1 / 36

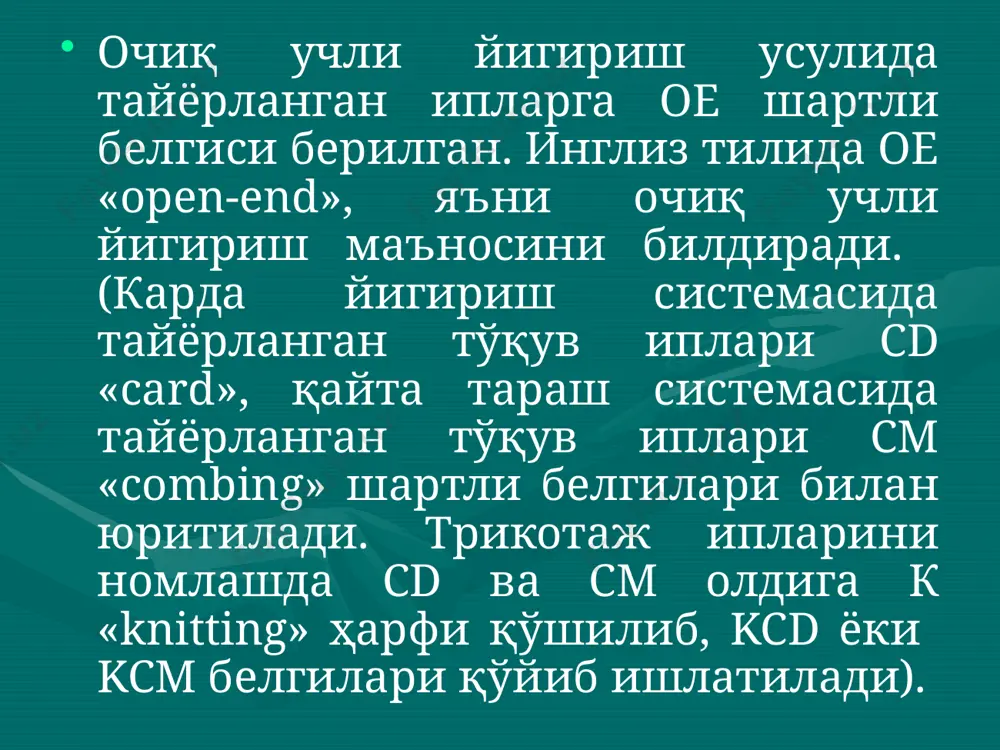

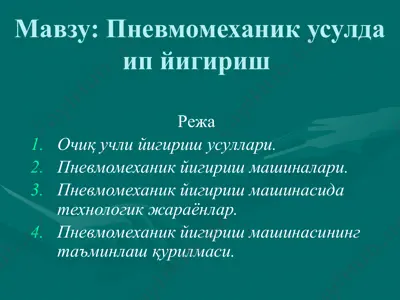

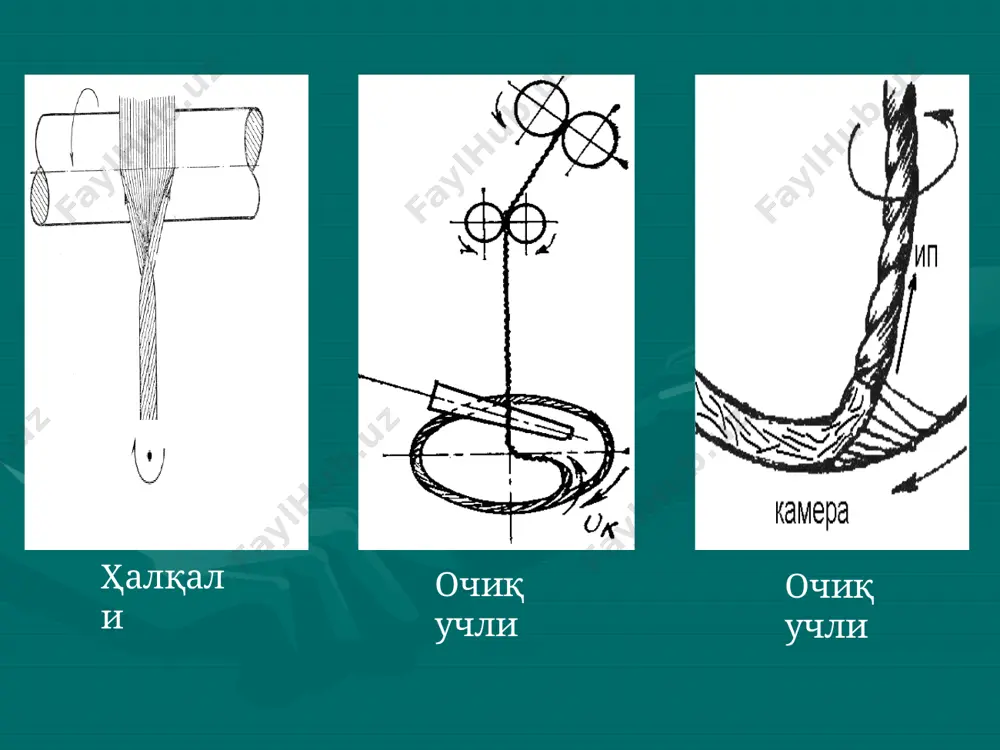

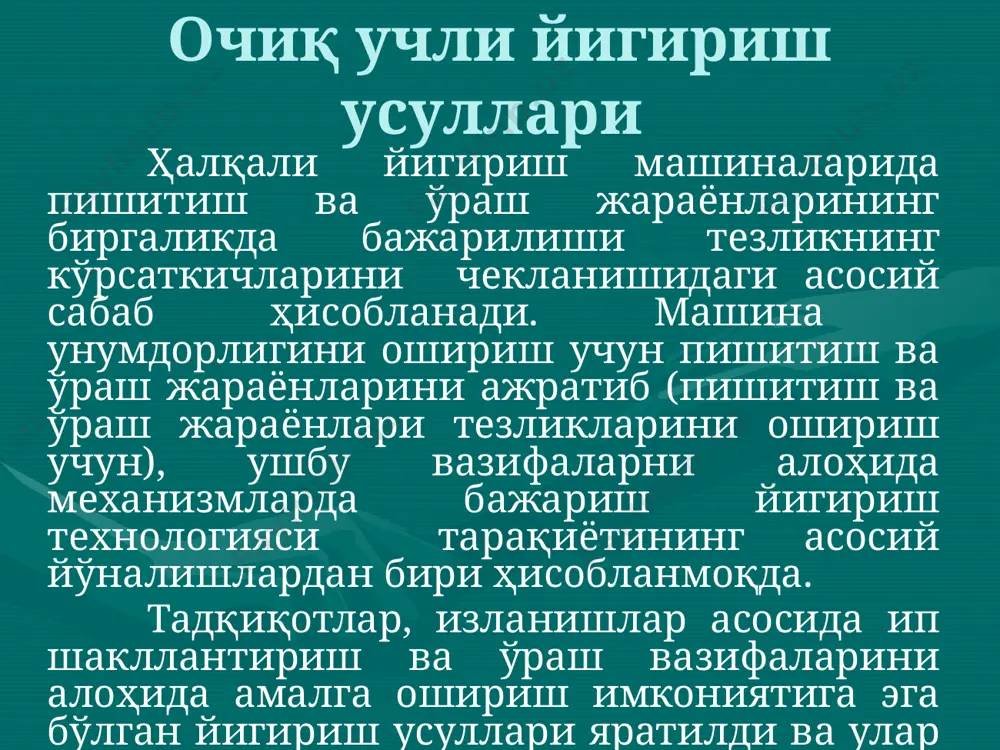

powerpoint presentation mavzu: pnevmomexanik usulda ip yigirish reja ochiq uchli yigirish usullari. pnevmomexanik yigirish mashinalari. pnevmomexanik yigirish mashinasida texnologik jarayonlar. pnevmomexanik yigirish mashinasining ta'minlash qurilmasi. ochiq uchli yigirish usullari halqali yigirish mashinalarida pishitish va o'rash jarayonlarining birgalikda bajarilishi tezlikning ko'rsatkichlarini cheklanishidagi asosiy sabab hisoblanadi. mashina unumdorligini oshirish uchun pishitish va o'rash jarayonlarini ajratib (pishitish va o'rash jarayonlari tezliklarini oshirish uchun), ushbu vazifalarni alohida mexanizmlarda bajarish yigirish texnologiyasi taraqiyotining asosiy yo'nalishlardan biri hisoblanmoqda. tadqiqotlar, izlanishlar asosida ip shakllantirish va o'rash vazifalarini alohida amalga oshirish imkoniyatiga ega bo'lgan yigirish usullari yaratildi va ular «ochiq uchli yigirish» deb atalmoqda. halqali ochiq uchli ochiq uchli ochiq uchli yigirish usulida tayyorlangan iplarga oe shartli belgisi berilgan. ingliz tilida oe «open-end», ya'ni ochiq uchli yigirish ma'nosini bildiradi. (karda yigirish sistemasida tayyorlangan to'quv iplari sd «card», qayta tarash sistemasida tayyorlangan to'quv iplari sm «combing» shartli belgilari bilan yuritiladi. trikotaj iplarini nomlashda cd va cm oldiga k «knitting» …

2 / 36

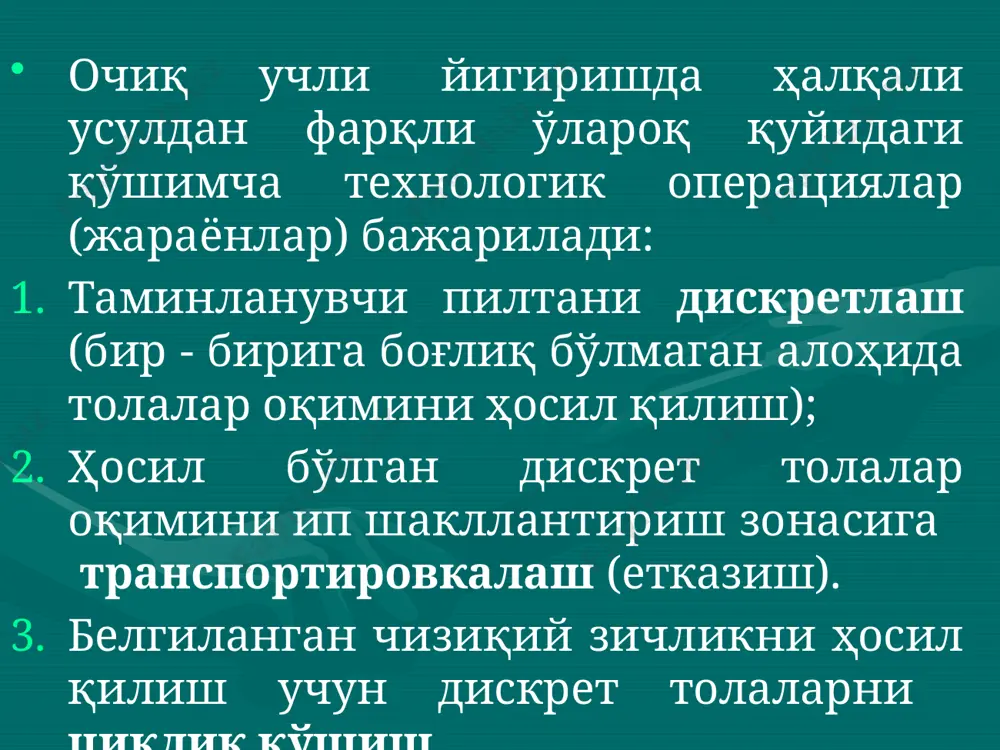

a yo'naltiriladi va mexanik tarzda buramlar beriladi). pnevmatik (ajratilgan tolalarni uzatish va pishitish havo girdobi yordamida amalga oshiriladi). elektromexanik (tolalarni to'g'rilash, parallellashtirish elektr maydoni yordamida pishitish esa mexanik usulda amalga oshiriladi). gidravlik (tolalarni uzatish va pishitib ip xosil qilishda suyuqlik oqimi qo'llaniladi). ochiq uchli yigirishning pnevmomexanik turi dunyo to'kimachilik korxonalarida yuqori samara bilan ishlatilmoqda. pnevmomexanik yigirish mashinalari pnevmomexanik yigirish mashinalarida ishchi organlarning katta tezlikda ishlashi hisobiga yuqori unumdorlikda 2,5 - 5,0 kilogramm og'irlikdagi bobinalarda o'rtacha chiziqiy zichlikdagi iplar tayyorlanmoqda. yigirish kamerasining uyiq qismida diskret tolalarning tsiklik qo'shilishi natijasida ipning shakllanishi, chiziqiy zichlik va pishiqligi bo'yicha notekislikni 30-40 foizga kamayishiga olib keldi. pnevmomexanik ip ravonroq, silliqroq, g'ovakroq, tozaroq hamda uzayishi yuqori bo'lganligi tufayli turli xil mahsulotlar tayyorlashda keng miqyosda ishlatilmoqda. pnevmomexanik yigirishda mahsulotning pastdan yuqoriga harakatlanishi tufayli operator mashinaga tik holatda xizmat ko'rsatadi. bu esa uning afzalliklaridan biri hisoblanadi. pnevmomexanik ip assortimentining cheklanganligi va pishiqligining halqali usulda yigirilgan ipga nisbatan 15-20 …

3 / 36

plarni tayyorlashda qo'llaniladi. rotorli yigirish mashinalari esa past navli paxta tolasi va chiqindi tolalardan yo'g'on iplar yigirishda ishlatilmoqda. kondersorli yigirish mashinalari asosan chiqindi tolalardan, ayniqsa, zig'ir tolalari chiqindilaridan foydalanib chirmoviqli iplar olishda foydalanilmoqda. pnevmomexanik yigirish mashinalarining texnik tavsiflari t/r texnik ko'rsatkichlar oerlikon-schlafhorst rieter oerlikon- czech autocoro-s360 autocoro-480 vt 923 r-40 bd-330 bd-416 1 ishlatiladigan tola uzunligi mm 60,0 gacha 60,0 gacha 60,0 gacha 60,0 60,0 60,0 2. ta'minlanadigan piltaning chiziqiy zichligi, kteks 7,0-2,5 7,0-2,5 3-7,0 2-7,0 3-7,0 2,5-7 3. ip chiziqiy zichligi, teks 14,7-145 10-145 14,5-200 10-200 10-250 15-150 4. diskret barabanchaning aylanishlar chastotasi, min-1 6000-9000 6000-9000 6000-10000 6000-10000 6000-10000 6000-10000 5. kameralar orasidagi masofa, mm. 230 230 220 220 210 210 6. yigirish kamerasining aylanishlar chastotasi, min-1 40000-130000 40000-150000 40000 110000 150000 31000-100000 25000-120000 7. ipning chiqish tezligi, m/min 230,0 300,0 170-200 255 150-170 180 8. cho'zish miqdori 20-450 20-450 11-350 35-300 11-350 40-350 9. pishitilganlik, bur/m 250-1600 250-1600 …

4 / 36

parametrlari kompyuter dasturlari yordamida boshqariladi. pnevmomexanik yigirish mashinalarining turlari (nkam=100000-150000min-1) oerlicon shlyafxorst (germaniya) autocoro s 240, 360, 480 oerlicon.chex. (chexiya) bd-320, bd-330, bd-350, bd –380 rieter (shvetsariya) r-20, r-40, bt –903, vt-904, vt-905 pnevmomexanik yigirish mashinasining texnologik sxemasi 1- ta'minlanuvchi pilta 2 - zichlagich 3 - ta'minlovchi stolcha 4 - ta'minlovchi tsilindr 5 - diskretlovchi baraban 6- konfuzor (tranportirovka kanali) 7 - yigirish kamerasi, 8 - ip sifatini nazorat qiluvchi datchik 9 - tortuvchi valllar 10 - ip uzilishini nazorat qiluvchi datchik 11 - ip taxlagich 12 -o'rovchi val 13- bobina pnevmomexanik yigirish mashinasida texnologik jarayonlar pilta 1 zichlagich 2 dan o'tib, ta'minlovchi stolcha 3 bilan ta'minlovchi tsilindr 4 yordamida diskretlovchi barabancha 5 ga uzatiladi. diskretlovchi baraban garnitura tishlari yordamida mahsulotni alohida-alohida tolalarga ajratadi. tolalarning diskret oqimi so'ruvchi havo ta'sirida konfuzor 6 orqali yigirish kamerasi 7 ga transportirovka qilinadi. yigirish kamerasining aylanishi hisobiga tolalar uning qiya sirtida siljib uyiq qismida …

5 / 36

ik yigirish mashinasining ta'minlash qurilmasi pnevmomexanik yigirish mashinasida ta'minlash, diskretlash, pishitish va ipning shakllanishi kabi vazifalar alohida yigirish qurilmalarida amalga oshiriladi. mashinaning ta'minlash qurilmasi zichlagich, ta'minlash stolchasi va ta'minlash tsilindridan iborat. zichlagich pilta tarkibidagi tolalarning zichlashishiga, ular orasidagi ishqalanish kuchini ko'payishiga, mahsulotni ma'lum shaklda va bir xil tezlikda uzatilishiga xizmat qiladi. ta'minlash stolchasi va tsilindr orasidan o'tayotgan tolalar tutami qattiq qisilgan holda diskretlovchi barabanchaga uzatiladi. stolcha plastinkali prujina ta'sirida tolalar tutamini tsilindrga qattiq qisilishini taminlaydi. ta'minlash tsilindr piltani zichlagichdan tortib o'tkazish va diskretlovchi barabanchaga uzatish vazifasini bajaradi. bd-330 pnevmomexanik yigirish mashinasining ta'minlash qurilmasi 1 - ta'minlovchi tsilindr 2 - zichlagich 3 - ta'minlovchi stolcha 4 - prujina 5 - havfsizlik richagi 6 - diskretlash barabanchasi 7- diskretlash barabanchasining garniturasi diskretlovchi barabancha 1 - barabancha; 2 - podshipnik; 3 - blokcha; 4 - arra tishli garnitura diskretlovchi barabancha ta'minlanayotgan mahsulotni alohida tolalarga ajratish va diskret tolalar oqimini hosil qilish vazifasini bajaradi. …
