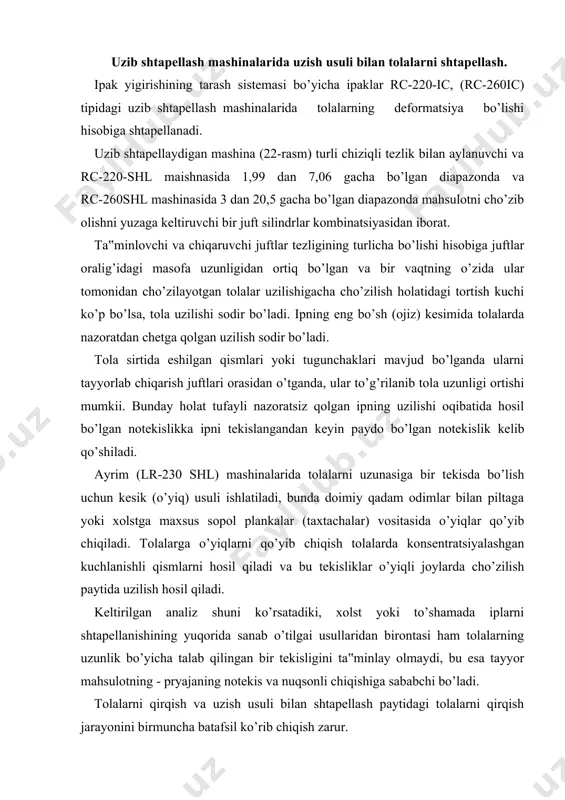

1522860814_70680.doc uzib shtapellash mashinalarida uzish usuli bilan tolalarni shtapellash reja: 1. tolalarning uzunligi bo’yicha shtapellanishi. tola qirqimlarini aralashtirish. 2. tolalarni pichoq vositasida mexanik qirqish bilan shtapellash. 3. ipak tolacining geometrik va fizik mexanik xarakteristikasi shtapellash ob’ekti sifatida uzib shtapellash mashinalarida uzish usuli bilan tolalarni shtapellash. ipak yigirishining tarash sistemasi bo’yicha ipaklar rc-220-ic, (rc-260ic) tipidagi uzib shtapellash mashinalarida tolalarning deformatsiya bo’lishi hisobiga shtapellanadi. uzib shtapellaydigan mashina (22-rasm) turli chiziqli tezlik bilan aylanuvchi va rc-220-shl maishnasida 1,99 dan 7,06 gacha bo’lgan diapazonda va rc-260shl mashinasida 3 dan 20,5 gacha bo’lgan diapazonda mahsulotni cho’zib olishni yuzaga keltiruvchi bir juft silindrlar kombinatsiyasidan iborat. ta‟minlovchi va chiqaruvchi juftlar tezligining turlicha bo’lishi hisobiga juftlar oralig’idagi masofa uzunligidan ortiq bo’lgan va bir vaqtning o’zida ular tomonidan cho’zilayotgan tolalar uzilishigacha cho’zilish holatidagi tortish kuchi ko’p bo’lsa, tola uzilishi sodir bo’ladi. ipning eng bo’sh (ojiz) kesimida tolalarda nazoratdan chetga qolgan uzilish sodir bo’ladi. tola sirtida eshilgan qismlari yoki tugunchaklari …

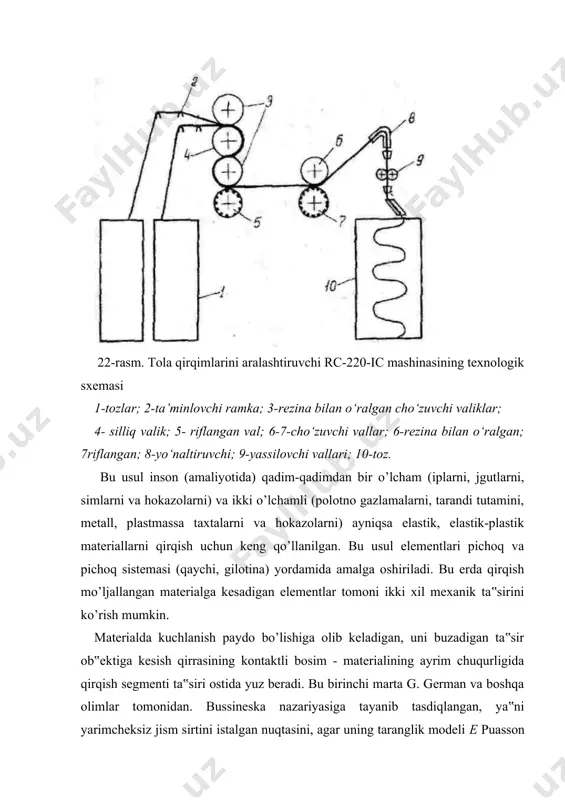

di. keltirilgan analiz shuni ko’rsatadiki, xolst yoki to’shamada iplarni shtapellanishining yuqorida sanab o’tilgai usullaridan birontasi ham tolalarning uzunlik bo’yicha talab qilingan bir tekisligini ta‟minlay olmaydi, bu esa tayyor mahsulotning - pryajaning notekis va nuqsonli chiqishiga sababchi bo’ladi. tolalarni qirqish va uzish usuli bilan shtapellash paytidagi tolalarni qirqish jarayonini birmuncha batafsil ko’rib chiqish zarur. 22-rasm. tola qirqimlarini aralashtiruvchi rc-220-ic mashinasining texnologik sxemasi 1-tozlar; 2-ta’minlovchi ramka; 3-rezina bilan o‘ralgan cho‘zuvchi valiklar; 4- silliq valik; 5- riflangan val; 6-7-cho‘zuvchi vallar; 6-rezina bilan o‘ralgan; 7riflangan; 8-yo‘naltiruvchi; 9-yassilovchi vallari; 10-toz. bu usul inson (amaliyotida) qadim-qadimdan bir o’lcham (iplarni, jgutlarni, simlarni va hokazolarni) va ikki o’lchamli (polotno gazlamalarni, tarandi tutamini, metall, plastmassa taxtalarni va hokazolarni) ayniqsa elastik, elastik-plastik materiallarni qirqish uchun keng qo’llanilgan. bu usul elementlari pichoq va pichoq sistemasi (qaychi, gilotina) yordamida amalga oshiriladi. bu erda qirqish mo’ljallangan materialga kesadigan elementlar tomoni ikki xil mexanik ta‟sirini ko’rish mumkin. materialda kuchlanish paydo bo’lishiga olib keladigan, uni …

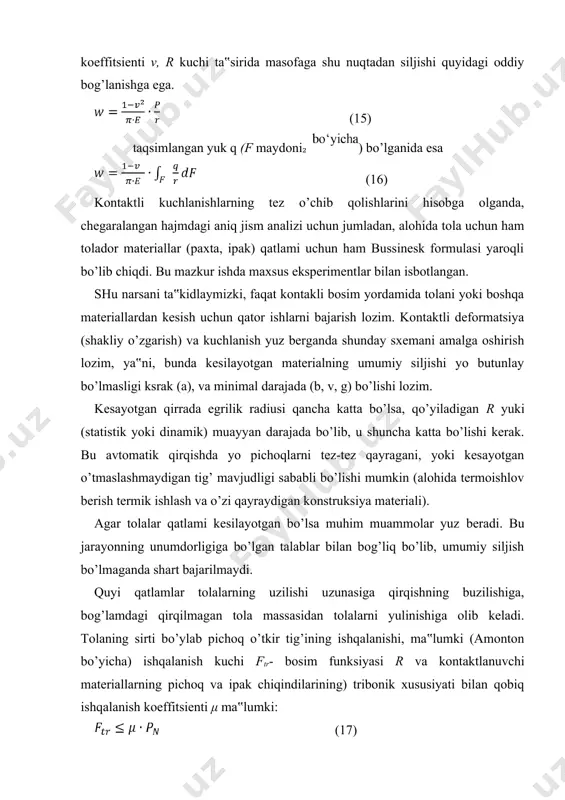

formulasi yaroqli bo’lib chiqdi. bu mazkur ishda maxsus eksperimentlar bilan isbotlangan. shu narsani ta‟kidlaymizki, faqat kontakli bosim yordamida tolani yoki boshqa materiallardan kesish uchun qator ishlarni bajarish lozim. kontaktli deformatsiya (shakliy o’zgarish) va kuchlanish yuz berganda shunday sxemani amalga oshirish lozim, ya‟ni, bunda kesilayotgan materialning umumiy siljishi yo butunlay bo’lmasligi ksrak (a), va minimal darajada (b, v, g) bo’lishi lozim. kesayotgan qirrada egrilik radiusi qancha katta bo’lsa, qo’yiladigan r yuki (statistik yoki dinamik) muayyan darajada bo’lib, u shuncha katta bo’lishi kerak. bu avtomatik qirqishda yo pichoqlarni tez-tez qayragani, yoki kesayotgan o’tmaslashmaydigan tig’ mavjudligi sababli bo’lishi mumkin (alohida termoishlov berish termik ishlash va o’zi qayraydigan konstruksiya materiali). agar tolalar qatlami kesilayotgan bo’lsa muhim muammolar yuz beradi. bu jarayonning unumdorligiga bo’lgan talablar bilan bog’liq bo’lib, umumiy siljish bo’lmaganda shart bajarilmaydi. quyi qatlamlar tolalarning uzilishi uzunasiga qirqishning buzilishiga, bog’lamdagi qirqilmagan tola massasidan tolalarni yulinishiga olib keladi. tolaning sirti bo’ylab pichoq o’tkir tig’ining ishqalanishi, …

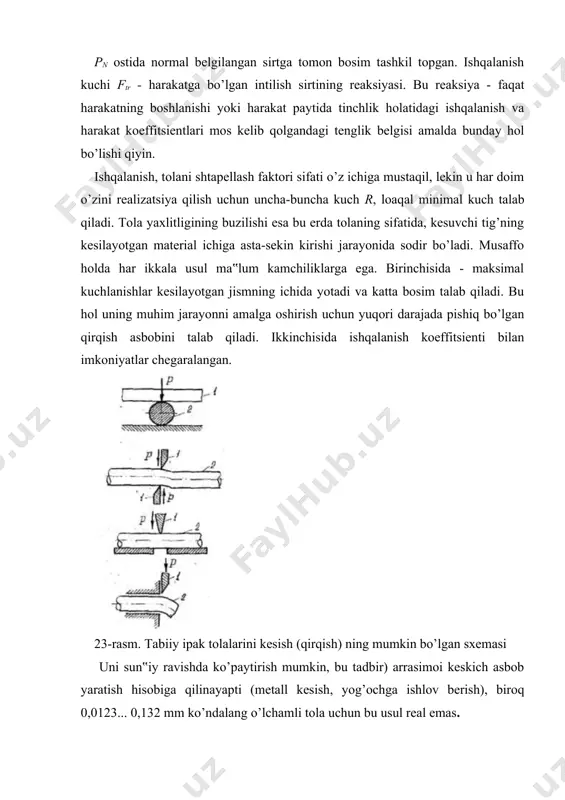

da tolaning sifatida, kesuvchi tig’ning kesilayotgan material ichiga asta-sekin kirishi jarayonida sodir bo’ladi. musaffo holda har ikkala usul ma‟lum kamchiliklarga ega. birinchisida - maksimal kuchlanishlar kesilayotgan jismning ichida yotadi va katta bosim talab qiladi. bu hol uning muhim jarayonni amalga oshirish uchun yuqori darajada pishiq bo’lgan qirqish asbobini talab qiladi. ikkinchisida ishqalanish koeffitsienti bilan imkoniyatlar chegaralangan. 23-rasm. tabiiy ipak tolalarini kesish (qirqish) ning mumkin bo’lgan sxemasi uni sun‟iy ravishda ko’paytirish mumkin, bu tadbir) arrasimoi keskich asbob yaratish hisobiga qilinayapti (metall kesish, yog’ochga ishlov berish), biroq 0,0123... 0,132 mm ko’ndalang o’lchamli tola uchun bu usul real emas. shuning uchun kesish usulida mexanik ta‟sirning har ikki turini - kontaktli bosimni va tolani kesish elementlarini kesish qirralariga ishqalanish turlaridan optimal foydalanish lozim. bu tabiiy ipakning tolador chiqindilarini maydalaydigan qurilmada amalga oshirildi. bunda (24-rasm) kesish mexanizmlaridan qaysi birini u erda ko’p realizatsiya qilinayotgan α burchagiga bog’liq α=0 matida tolani sof kontaktli chaynab shtapellash (prekusыvanie) …

an asbobda ko’rsatilganni hisobga olib, olib ishqalanish va yuqori kontaktli bosimni o’zida mujassamlashtirgan shtapellash sistemasi qabul qilindi. bu erda tabiiy ipakning bir muhim xususiyatiga e‟tiborni qaratamiz - ip yuqori darajada pishiq bo’lishiga qaramay ishqalanish jarayoniga etarli bardosh berolmaydi, bu hol qirqishning samarador bo’lgan mexanik usulini qo’llash imkonini beradi. termomexanik usulga kelganimizda - bu usul termoplastik sun‟iy tolalarni (kapron, polietilen va h.k.) qirqish yaxshi samara beradi. tabiiy ipakni termomexanik usul bilan shtapellashda ham etarli samara olinmadi va uning aniq modelini ishlab chiqishdan voz kechildi. materiallarni mexanik usulda qirqish jarayonida uning xususiyatlari muhim ahamiyatga ega, shuning uchun shtapellash jarayonini birmuncha batafsilroq tahlil qilish uchun ipak-xomashyo va inak chiqindilari tolalarining geometrik xarakteristikasini kengroq ko’rib chiqamiz. ipak tolacining geometrik va fizik mexanik xarakteristikasi shtapellash ob’ekti sifatida ma‟lumki, fibroin tabiiy ipakning asosi sifatida xarakat qiladi. suvda eriydigan seritsin esa, ipning ichida mavjud bo’lsa ham qaynoq suvda qayta ishlayotganda asta-sekin yuvilib ketadi va qaynatilgan paytda ipning …
