1522860211_70674.doc shtapellash paytida tola uzulishining yigirilgan ip notekisligiga bo’lgan ta’siri reja: 1. tolalar uzunligini turliligi va undagi mavjud nuqsonlarning yigirilgan ipak ipining shakllanishi va eshilish jarayonidagi notekisligiga ta’siri. 2. xulosalar birinchi bosqichda uzunligi bo’yicha bir xil va yaxlit bo’lgan tolalardan tashkil topgan benuqson ipni eshish jarayonini ko’ramiz. aytaylik, t ≥ 0 da pilikning o’ng uchiga (26- rasm) mk0 tashqi eshish momenti yondoshgan bo’lsin. 26- rasm. ipning o’qi bo’ylab eshish to’lqinlarini tarqalishi ma‟lumki, ip eshilayotgan paytda, ip birvarakayiga o’z o’qi atrofida aylanadi. uning uzunligi esa iping vintsimon chiziq bo’yicha joylashuvi hisobiga qisqaradi. ip ukrutkasi (uzunligining qisqarishi) eshilish darajasiga bog’liq bo’ladi, ya‟ni, vintsimon chiziqning qiyalama burchagiga va ip diametriga bog’liq bo’ladi. xom ipakning 1000 bur/m da eshilish paytida uning uzunligi hammasi bo’lib 10% gacha qisqaradi. eshilish paytida bir vaqtning o’zida ip qirqimlarda umumiy o’q kuchlanishi paydo bo’ladi. bu kuchlanish har momentda markaziy o’zak bo’ylab, unga yaqinlashtirib yo’naltirilgan bo’ladi va eshilish momenti ip …

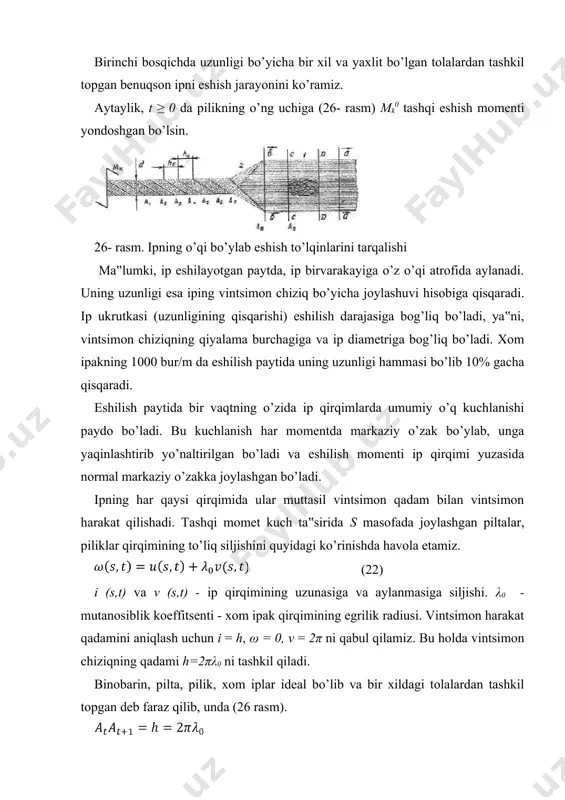

il etilayotgan jarayonga elastik muhitda to’lqinlarni yoyilish nazariyasini qo’llash mumkin. ma‟lum, taranglik muhitda uzunasiga yo’nalgan to’lqin, tovushning joydagi tezligi bilan tarqaladi burama to’lqin esa - ko’ndalang to’lqin tezligida tarqaladi bu erda, e - elastiklik moduli; 0 - zichlik; t - taranglik (tortilish); ε - ipning nisbiy uzayishi. shunday qilib xom ipakdagi eshilish jarayonida quyidagi to’lqinli ko’rinish kuzatiladi. dastlabki to’g’ri chiziqli tolalar bo’ylab avval uzunasiga yo’nalgan to’lqin o’tadi. natijada xom ipning 1-maydonidagi tola zarralari qo’zg’alib v΄ tezligida 2-maydon tomon harakat qila boshlaydi. 2 maydonda bo’lgan zarrachalar bir vaqtning o’zida v2" tezligida eshila boshlaydi va bu sohada ipning hamma qirqimlari v2" tezligida ilgarilab boradi, ya‟ni, 2-maydonning barcha qirqimlarida uzunasiga eshilish harakati yuz beradi. agar eshilish hosil bo’ladigan jarayon dinamikasini sekinlashtirish holatda ko’rilsa, unda pilikning quyidagicha to’lqinsimon harakati kuzatiladi. vaqt t0=a1a8/b holagda (26 rasmga qarang) a8a9 qismining oxiriga ipak bo’ylab b tezligida tarqaluvchi eshilish to’lqini keladi va t=a8a9/b vaqti ichida qismning o’ng tomonidagi …

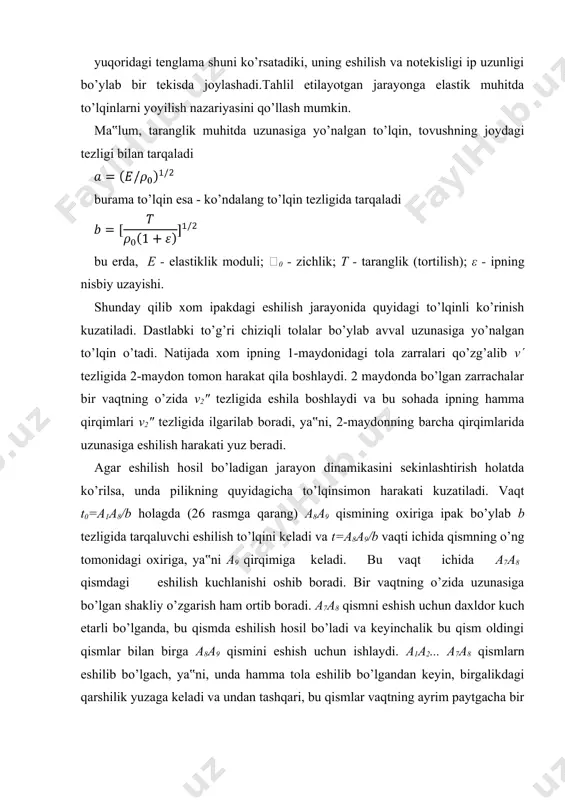

uz beradi. keyin vaqtning ayrim paytigacha bu qismlarning har qaysisida burama to’lqinlar vujudga keladi va o’shanda mazkur qismlarda eshish uchun etarli bo’lgan burama kuchlanish yig’ilib, nihoyat bu kuchlanish ipni eshishni ta‟minlaydi. ideal holatda pilta bir tekis vintsimon harakatni bajaradi va bir xil vaqt oralig’ida ipak uzunligiga bo’lagida muttasil vintsimon qadamlar bilan ideal iplar eshiladi. birmuncha murakkab jarayonlar pilta qirqimiga turli aralashsimon quramalar, g’umbaklarning qirqma qoldiqlari, buralgan tolalar va hokazolar tushib qolganida sodir bo’ladi. bundan ipning tuzilishi, yo’g’onligi buzilishi mumkin. qirqimga yirik nuqsonlar tushib qolgan taqdirda yigirilgan ipning ma‟lum qismida hosil bo’ladigai notekislikni birmuncha batafsil ko’rib chiqamiz. mayli, shunday bo’laqolsin: maksimal dmax va nominal dn ip diametrlari va n eshish vintining hisobiga 1-qirqim bo’g’inlarida ip eshilishining o’ta optimal bo’linishlariga va uning diametri o’rtacha qiymatdan juda kam darajadagi og’ishga ega bo’ladi. aytaylik, ipning ba‟zi sd qismlaridagi ayrim tolalar orasida bir tutam buralgan kalta tolalar qisilib qolgan (26-27 rasmlarga qarang). juda zich bo’lgani …

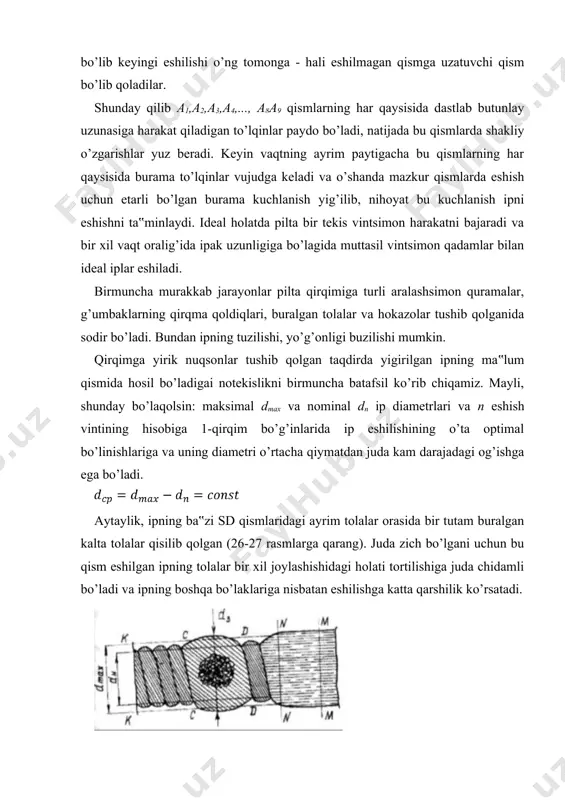

to’plash paytida dd uch qirqimlari h eshilish to’lqini ortida qoladi. dd qirqimidan o’ngroqqa joylashgan sd qismi ichidagiga qaraganda eshilishga kamroq qarshilik ko’rsatadi va keyin eshila boshlaydi, sd da esa bu paytda eshilish yuz bermaydi. shunday qilib, ipning eng zich qismini eshilishga yuqori darajada qarshilik ko’rsatishi tufayli, sd qismi eshilmay qoladi, vaholanki undan oldingi va undan keyingi iplar eshilgan holatda bo’ladilar. bunday holda ipning sd qismi qirqimning o’z o’qi atrofida yaxlit jismdek aylana boshlaydi (26 rasm). bunda ipning turli qirqimlarida turlicha diametrlarda bo’ladilar- d3 dan dmax gacha va sd qismdagi vintsimon chiziq qadami h dan anchagina ortiq bo’ladi. shunday qilib, pilta yoki ipda turli nuqsonlarning, shu qatori buralgan tolalarning bo’linishi - notekislikning ko’payishiga, ipning sifati va pishiqligiga ta‟sir ko’rsatishini birmuncha batafsilroq ko’rib chiqamiz (28 rasm). m ipning ayrim mn qismida p qirqimdagi tolalarning umumiy sonidan ayrim tolalarda uzilishlar bo’lsin. dastlab sof uzunasiga yuz beruvchi to’lqinlarning xom ip tolalarning uzunasiga tarqalish jarayonini …

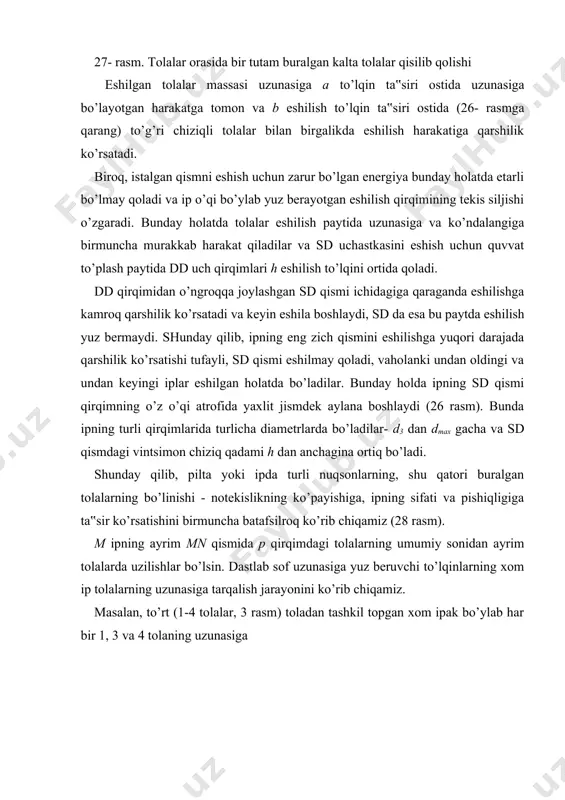

sodir bo’ladi. vaqtning ayrim paytida uzunasi bo’yicha harakat qiluvchi to’lqin a ipning tola 3 ning o’ng uchi joylashgan c-c qirqimiga yaqin keladi. ayni paytda mazkur tolaning o’ng uchidan uzunasi bo’ylab yo’naluvchi to’lqinning qisman aks etishi yuz beradi. bu jarayon, ma‟lumki quyidagi tarzda sodir bo’ladi: aytaylik, to’lqin a hali tola 2 ning o’ng uchiga etmadi. agap tola 2 ning chap uchini harakat tezligi ma‟lum bo’lsa, unda tolaning ii-qism uzunasiga harakatlanuvchi to’lqin a ning g’alayonli harakati ta‟siridagi harakat polimerlari quyidagi tenglamalar bilan aniqlanadi: c-c qirqimi erkin, shuning uchun cho’zilish bu qirqimda nolga teng, ts=0. agar iv qism muqim parametrlar qismi deb faraz qilinsa, unda t=0, iv qismning hamma erida bo’ladi, chunki c-c qirqimi iv qismga tegishli va bu qirqimda taranglik nolga teng. unda u2=-aε2 ligini hisobga olib, u4=2u2 ni topamiz, yani, zarraning o’ng uchidan uzunasiga harkatlanuvchi a to’lqinining qaytishi (aksi) paytida to’g’ri to’lqinigi zarrachaning ikki hissa tezligi bilan tolalar chap tomonga qarab …
