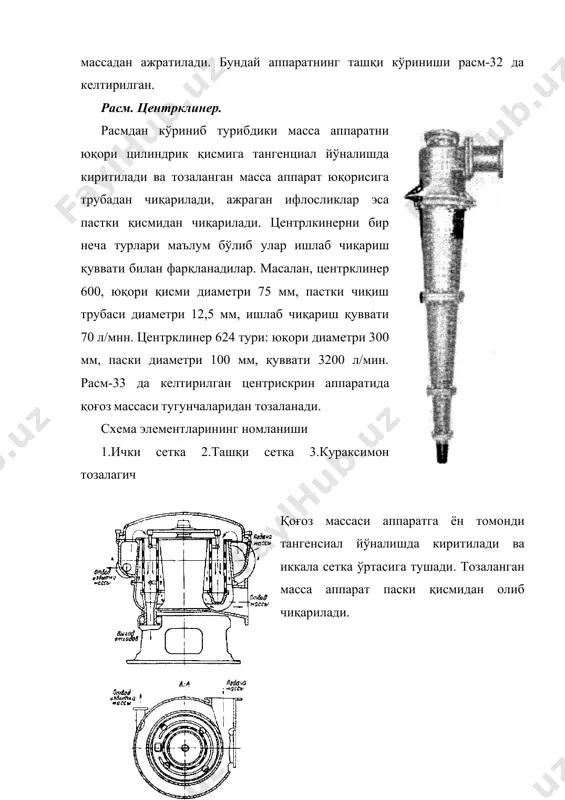

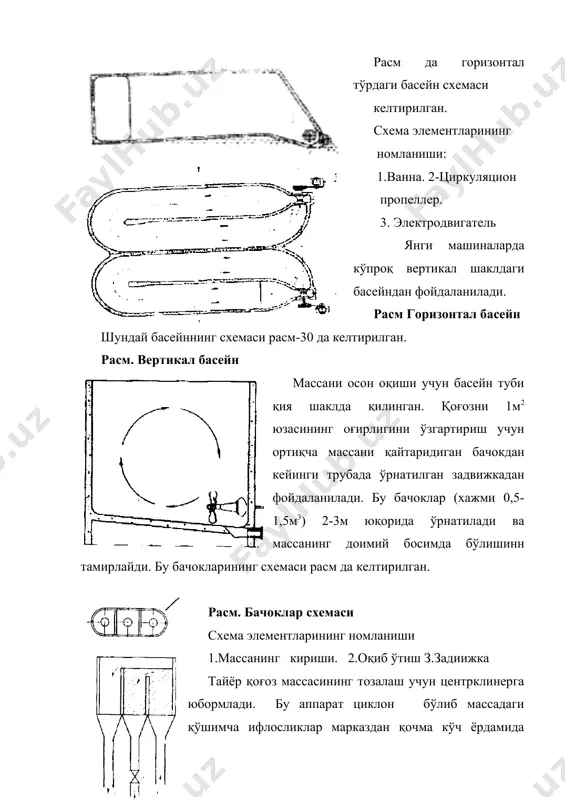

1403353211_45288.doc қоғоз қуйиш агрегати режа: 1.қоғоз қуйиш агрегатини технологик схемаси ва ишлаш принципи. 2.агрегат таркибига кирувчи аппарат ва машиналар ва уларнинг схемалари ва ишлаш принципи. расм да горизонтал тўрдаги басейн схемаси келтирилган. схема элементларининг номланиши: 1.ванна. 2-циркуляцион пропеллер. 3. электродвигатель янги машиналарда кўпроқ вертикал шаклдаги басейндан фойдаланилади. расм горизонтал басейн шундай басейннинг схемаси расм-30 да келтирилган. расм. вертикал басейн массани осон оқиши учун басейн туби қия шаклда қилинган. қоғозни 1м2 юзасининг оғирлигини ўзгартириш учун ортиқча массани қайтаридиган бачокдан кейинги трубада ўрнатилган задвижкадан фойдаланилади. бу бачоклар (хажми 0,5-1,5м3) 2-3м юқорида ўрнатилади ва массанинг доимий босимда бўлишинн тамирлайди. бу бачокларининг схемаси расм да келтирилган. расм. бачоклар схемаси схема элементларининг номланиши 1.массанинг кириши. 2.оқиб ўтиш з.задиижка тайёр қоғоз массасининг тозалаш учун центрклинерга юбормлади. бу аппарат циклон бўлиб массадаги қўшимча ифлосликлар марказдан қочма кўч ёрдамида массадан ажратилади. бундай аппаратнинг ташқи кўриниши расм-32 да келтирилган. расм. центрклинер. расмдан кўриниб турибдики масса аппаратни юқори цилиндрик қисмига …

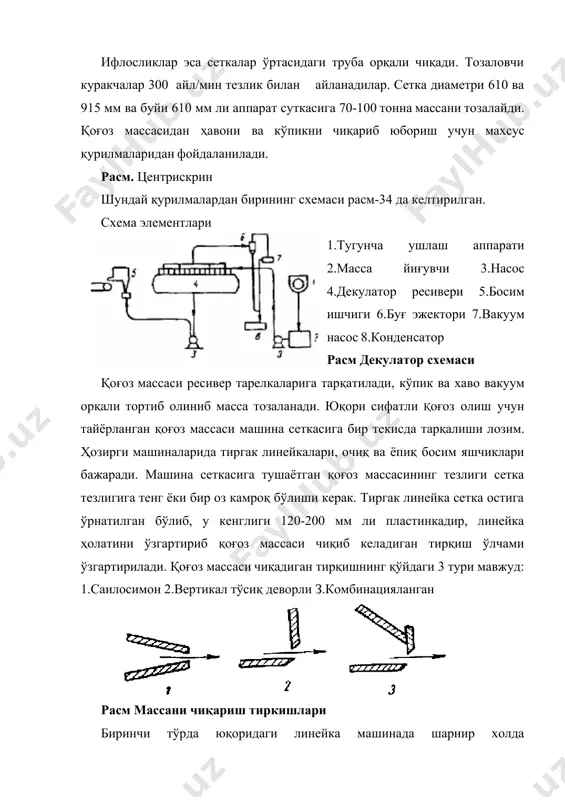

паски қисмидан олиб чиқарилади. ифлосликлар эса сеткалар ўртасидаги труба орқали чиқади. тозаловчи куракчалар 300 айл/мин тезлик билан айланадилар. сетка диаметри 610 ва 915 мм ва буйи 610 мм ли аппарат суткасига 70-100 тонна массани тозалайди. қоғоз массасидан ҳавони ва кўпикни чиқариб юбориш учун махсус қурилмаларидан фойдаланилади. расм. центрискрин шундай қурилмалардан бирининг схемаси расм-34 да келтирилган. схема элементлари 1.тугунча ушлаш аппарати 2.масса йиғувчи 3.насос 4.декулатор ресивери 5.босим ишчиги 6.буғ эжектори 7.вакуум насос 8.конденсатор расм декулатор схемаси қоғоз массаси ресивер тарелкаларига тарқатилади, кўпик ва хаво вакуум орқали тортиб олиниб масса тозаланади. юқори сифатли қоғоз олиш учун тайёрланган қоғоз массаси машина сеткасига бир текисда тарқалиши лозим. ҳозирги машиналарида тиргак линейкалари, очиқ ва ёпиқ босим яшчиклари бажаради. машина сеткасига тушаётган қоғоз массасининг тезлиги сетка тезлигига тенг ёки бир оз камроқ бўлиши керак. тиргак линейка сетка остига ўрнатилган бўлиб, у кенглиги 120-200 мм ли пластинкадир, линейка ҳолатини ўзгартириб қоғоз массаси чиқиб келадиган тирқиш ўлчами ўзгартирилади. …

г. 5. бадалов к.и. и др. « прядение хлопка и химических волокон» i-чась м.1982 г. 6. бадалов к.и. и др. « лабораторный практика по прядению хлопка и химических волокон » м.1978 г. 7. широков в.п. и др. «справочник по хлопкопрядению» м.1985 г. 8. х.х. ибрагимов. ва бош³. « йигириш машиналари» т. 1985 й. 9. болясов п.д. и др. « лабораторный практика по прядению хлопка и химических волокон » м.1967 г. 10. макаров а.и. и др. «расчет и конструирование машин прядильного производства» м. 1981 г. 11. иванов с.с., филатов о.а. «техконтроль в хлопкопрядение» м. 1978г. 12. плеханов ф.м. и др. «пневмомеханическая прядильная бд-200» м. 1976 г. � embed imaging. документ �� embed imaging. документ �� embed imaging. документ �� _1166631198.bin _1166690413.bin _1166628752.bin
