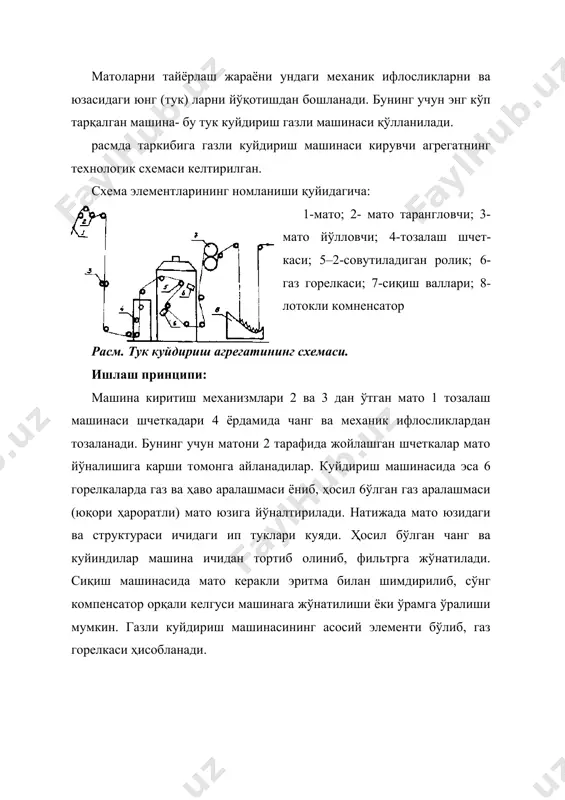

1403341907_44743.doc матоларни бўяш ва гул босишга тайёрлаш жиҳозлари режа: 1. мато юзини куйдириш агрегати. 2. матоларни арқон ҳолатда тайёрлаш жиҳозлари. 3. матоларни ёйилган ҳолатда тайёрлаш жиҳозлари. матоларни тайёрлаш жараёни ундаги механик ифлосликларни ва юзасидаги юнг (тук) ларни йўқотишдан бошланади. бунинг учун энг кўп тарқалган машина- бу тук куйдириш газли машинаси қўлланилади. расмда таркибига газли куйдириш машинаси кирувчи агрегатнинг технологик схемаси келтирилган. схема элементларининг номланиши қуйидагича: 1-мато; 2- мато тарангловчи; 3- мато йўлловчи; 4-тозалаш шчет-каси; 5–2-совутиладиган ролик; 6-газ горелкаси; 7-сиқиш валлари; 8-лотокли комненсатор расм. тук куйдириш агрегатининг схемаси. ишлаш принципи: машина киритиш механизмлари 2 ва 3 дан ўтган мато 1 тозалаш машинаси шчеткадари 4 ёрдамида чанг ва механик ифлосликлардан тозаланади. бунинг учун матони 2 тарафида жойлашган шчеткалар мато йўналишига карши томонга айланадилар. куйдириш машинасида эса 6 горелкаларда газ ва ҳаво аралашмаси ёниб, ҳосил 6ўлган газ аралашмаси (юқори ҳароратли) мато юзига йўналтирилади. натижада мато юзидаги ва структураси ичидаги ип туклари куяди. ҳосил …

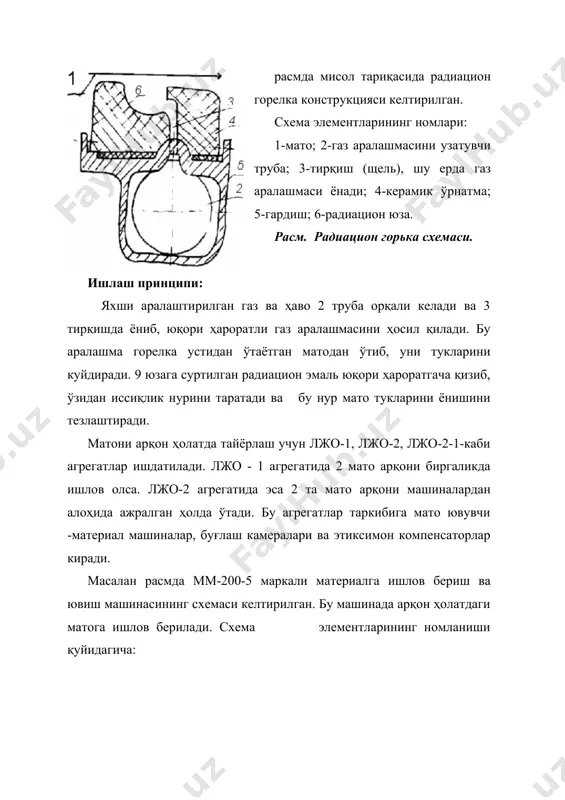

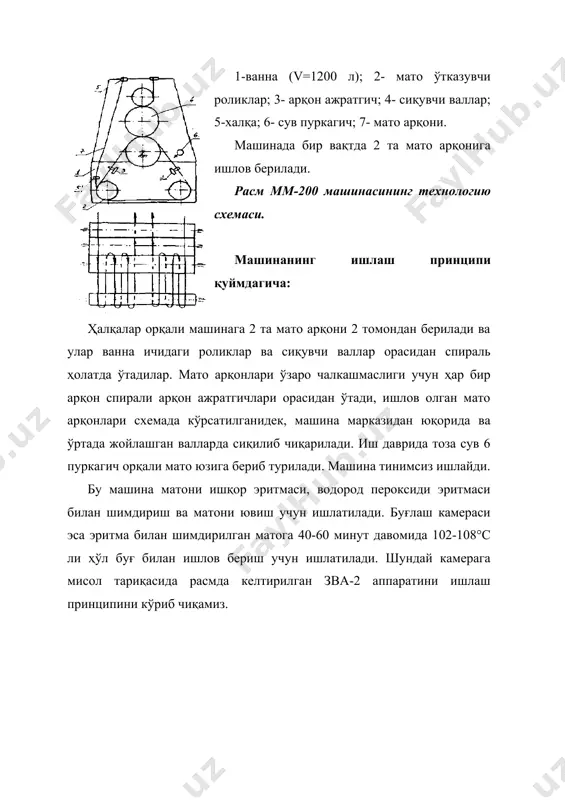

ўзидан иссиқлик нурини таратади ва бу нур мато тукларини ёнишини тезлаштиради. матони арқон ҳолатда тайёрлаш учун лжо-1, лжо-2, лжо-2-1-каби агрегатлар ишдатилади. лжо - 1 агрегатида 2 мато арқони биргаликда ишлов олса. лжо-2 агрегатида эса 2 та мато арқони машиналардан алоҳида ажралган ҳолда ўтади. бу агрегатлар таркибига мато ювувчи -материал машиналар, буғлаш камералари ва этиксимон компенсаторлар киради. масалан расмда мм-200-5 маркали материалга ишлов бериш ва ювиш машинасининг схемаси келтирилган. бу машинада арқон ҳолатдаги матога ишлов берилади. схема элементларининг номланиши қуйидагича: 1-ванна (v=1200 л); 2- мато ўтказувчи роликлар; 3- арқон ажратгич; 4- сиқувчи валлар; 5-халқа; 6- сув пуркагич; 7- мато арқони. машинада бир вақтда 2 та мато арқонига ишлов берилади. расм мм-200 машинасининг технологию схемаси. машинанинг ишлаш принципи қуймдагича: ҳалқалар орқали машинага 2 та мато арқони 2 томондан берилади ва улар ванна ичидаги роликлар ва сиқувчи валлар орасидан спираль ҳолатда ўтадилар. мато арқонлари ўзаро чалкашмаслиги учун ҳар бир арқон спирали арқон ажратгичлари …

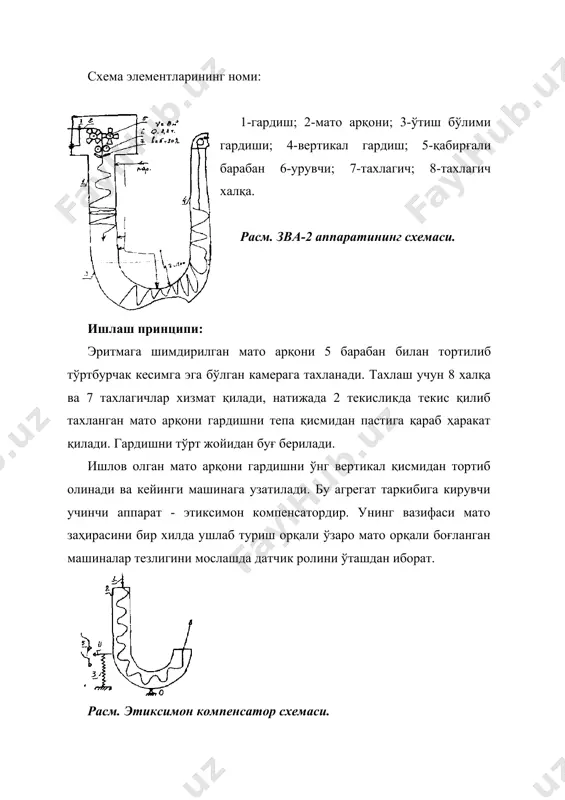

а ва 7 тахлагичлар хизмат қилади, натижада 2 текисликда текис қилиб тахланган мато арқони гардишни тепа қисмидан пастига қараб ҳаракат қилади. гардишни тўрт жойидан буғ берилади. ишлов олган мато арқони гардишни ўнг вертикал қисмидан тортиб олинади ва кейинги машинага узатилади. бу агрегат таркибига кирувчи учинчи аппарат - этиксимон компенсатордир. унинг вазифаси мато заҳирасини бир хилда ушлаб туриш орқали ўзаро мато орқали боғланган машиналар тезлигини мослашда датчик ролини ўташдан иборат. расм. этиксимон компенсатор схемаси. расмда этиксимон компенсаторни схемаси келтирилган бўлиб, унинг элементлари қуйидагича номланадилар: 1-мато арқони; 2- аппарат гардиши; 3-пружина; 4- пишанг; 5- охирги выключателлар. ишлаш принципи: аппарат 0 нуқтасидаги шарнирли асосга ўрнатилган, унинг иккинчи асоси вазифасини пружина бажаради. корпус ичидаги мато оғирлиги пружина таъсирида мувозаватда бўлади. бу ишчи ҳолатида компенсатордан олдинги ва кейинги машиналар бир меъёрда ишлайдилар. агар олдинги машина тезлиги ошса корпусни чап тарафида мато оғирлиги ошиб мунозават бузилади ва пружина сиқилиши натижасида пасаяди ва пастки выключатель эзилади, олдинги …

ш камерасига мисол тариқасида мзрк-180 маркали роликконвеерли буғлаш камерасини кўриб чиқамиз. бу камера лрб-180 агрегата такибига киради ва унинг схемаси расмда келтирилган. расм. мзрк-180 буғлаш камерасининг схемаси. схема элементларини номланиши қуйидагича: 1-мато; 2-зичлагич; 3-буғ трубаси; 4-юритувчиси бор ролик; 5-барабанча; 6-тортувчи ролик 7-транспортер; 8-тарангловчи ролик; 9-йўналтирувчи ролик. бу камера кимёвий толалардан ва уларнинг пахта билан аралашмасидан тайёрланган ва юза зичлиги 90-300 г/м2, кенглиги 160 см гача бўлган матоларни буғлашга мўлжалланган. камерани мато ўтадиган роликли ва конвеерли қисмлари бор, бу эса матони коннеерга жойлашдан олдин яхши исишини таъминлайди. камера деворлари зангламайдиган, легирланган пўлат листларидан тайёрланган, томини буғ билан иситиладиган «змеевик» яни трубалар билан таъминланганлиги унинг юзида сув томчилари ҳосил бўлишини олдини олади. иккита 5- нчи тортувчи роликлар ва конвеер доимий токда ишлайдиган электродвигателли юритувчига эга. юқорида жойлашган 4 роликларни бир қисми ҳам юритувчига эга. шу элементлар хисобига камерада мато ҳаракатга келтирилади. ишлаш принципи: эритма билан шимдирилган мато зичлагич орқали камерага киради ва …

прядение хлопка и химических волокон» i-часть м.1982 г. 5. бадалов к.и. и др. « прядение хлопка и химических волокон» i-чась м.1982 г. 6. бадалов к.и. и др. « лабораторный практика по прядению хлопка и химических волокон » м.1978 г. 7. широков в.п. и др. «справочник по хлопкопрядению» м.1985 г. 8. х.х. ибрагимов. ва бош³. « йигириш машиналари» т. 1985 й. 9. болясов п.д. и др. « лабораторный практика по прядению хлопка и химических волокон » м.1967 г. 10. макаров а.и. и др. «расчет и конструирование машин прядильного производства» м. 1981 г. 11. иванов с.с., филатов о.а. «техконтроль в хлопкопрядение» м. 1978г. 12. плеханов ф.м. и др. «пневмомеханическая прядильная бд-200» м. 1976 г. � embed imaging. документ �� _1166866311.bin
