пилталаш дастгохлари, кушиш ва чузиш жараёни. йигирилган ипак ипи сифатини назорат қилиш

DOC 186,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1
1403344201_44844.doc п т к 100 a = 100 п т к = a фвк т n а п × × × × = 3 10 60 n н ю у d n n × × - = p n ) ( п т к 100 a = фвк т n а ип ч × × × × × = 3 10 60 j n пилталаш дастгоҳлари, қўшиш ва чўзиш жараёни. йигирилган ипак ипи сифатини назорат қилиш режа: 1. пилталаш дастгоҳлари. улардаги қўшиш ва чўзиш жараёнларии. 2. пиликлаш жараёни ва дастгоҳлари. 3. йигириш жараёни ва ускуналари. 4. йигирилган ипак ипи сифатини назорат қилиш. ипак толаларни тараб, тарамлардан пилталар ҳосил қилингандан кейин улардан пилта, пилик, йигирилган ип ишлаб чиқаришдан аввал энг мақбул вариантда аралашма ҳосил қилиш керак. ипак толалар тарамлари ҳар турдаги ипак тола хом ашёлардан олинган. уларни гуруҳлари бўйича мустаҳкамлиги, тола узунлиги, қалинлиги, чўзилувчанлиги ҳар хил бўлиши мумкин. иккинчи томондан, ишлаб …
2

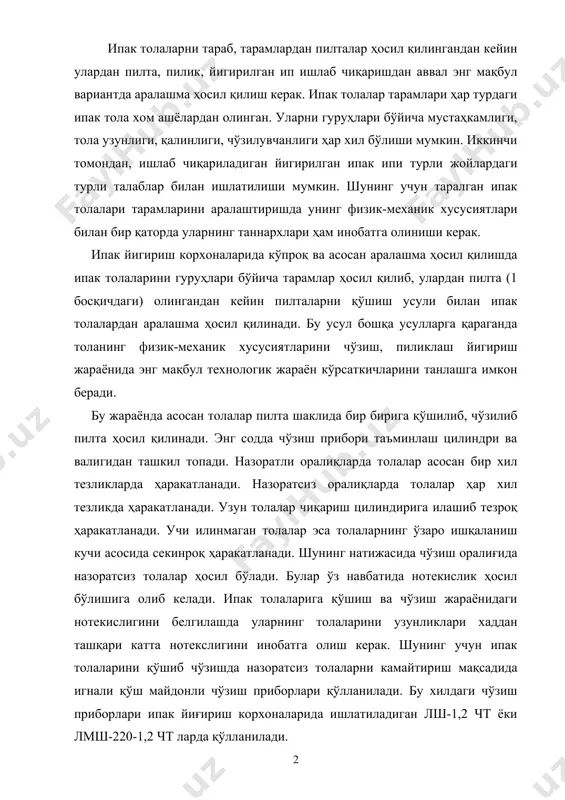

атида нотекислик ҳосил бўлишига олиб келади. ипак толаларига қўшиш ва чўзиш жараёнидаги нотекислигини белгилашда уларнинг толаларини узунликлари хаддан ташқари катта нотекслигини инобатга олиш керак. шунинг учун ипак толаларини қўшиб чўзишда назоратсиз толаларни камайтириш мақсадида игнали қўш майдонли чўзиш приборлари қўлланилади. бу хилдаги чўзиш приборлари ипак йиғириш корхоналарида ишлатиладиган лш-1,2 чт ёки лмш-220-1,2 чт ларда қўлланилади. фабрика маълумотига қараганда а=2,4-3,6 кг/соат. ишлаб чиқарилган пилта пиликлашдан аввал юқорида келтирилган пилталаш дастгоҳларидан ташқари «кринц» (италия) пилталаш дастгоҳларидан ўтказиш ҳам тавсия этилади. бу дастгоҳда тароқли майдондаги тароқларнинг игналари зич ва майда бўлади. шунинг ҳисобига толалар чўзиш жараёнида бир текис паралелланиб текисланади. бу эса ўз навбатида пиликлаш ва йигириш жараёнларини осонлаштиради. пилик ишлаб чиқаришдан асосий мақсад, паралелл толалардан ташкил топган кам мустаҳкамликка ва чўзилувчанликка эга бўлган пилтадан уни ингичкалаштириш ва бироз пишитиш йўли билан пилик ишлаб чиқаришдир. пилик пилтадан ингичкалиги ва узунаси бўйича эшилиш ҳамда кўндаланг кесим юзасини доирачага ёки овал шаклда бўлиши билан фарқ …
3

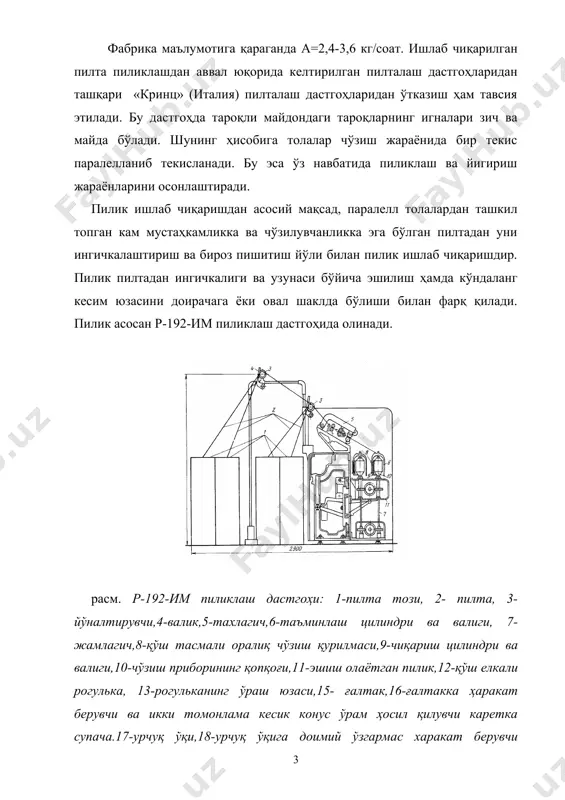

дастгоҳнинг йўналтирувчи ва тортиб олиш цилиндрлари орқали чўзиш механизмига йўналтирилади. дастгоҳда вр типидаги чўзиш приборларидан фойдаланилади. у гаризонтга нисбатан 30-450 да жойлашиши мумкин. чўзиш прибори икки цилиндрли, қўш тасмали бўлади. тахлагич орқали ўтган пилта оралиқ қўш тасмали чўзиш механизмига боргунча биринчи чўзиш жараёнини ўтади. бу орлалиқда пилта 1,5-3 марта чўзилади. кейинги оралиқда маҳсулот 4-7 марта чўзилади. пилик рогульканинг айланиши ҳисобига эшиш олади ва рогулька қўш елкасининг тешиги орқали ғалтакка цилиндрик икки томонлама конус шаклида ўралади. ўртача эшиш 42-45 бурам/метр бўлади. пиликда эшиш даражаси эшиш коэффициенти бўйича аниқланади: к-эшиш даражаси (-эшиш коэффициенти дастгоҳнинг амалий иш унумдорлиги: бу ерда: v-пиликнинг ғалтакка ўралиш тезлиги, м/мин n – урчуқлар сони 96, 132, 192 та тп-пиликнинг чизиқли зичлиги 130, 126 текс фвк- 0,90-0,94. пиликдан ингичкалаштириш ва маълум пишитиш йўли билан йигирилган ип олинади. бу ип ўзининг мустаҳкамлиги, кўндаланг кесим шакли ва қалинлиги билан пиликдан фарқ қилади. пилик овал шаклда бўлса, ип кўндаланг кесим юзаси думалоқдир. …
4

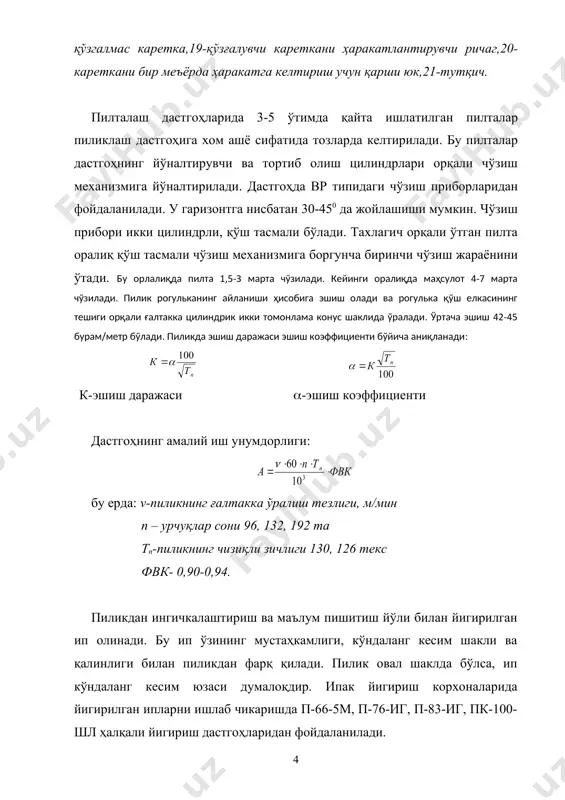

қ механизми ва чиқариш цилиндри орасида 20-28 мартагача, умумий чўзиш 8-30 мартагача бўлади. ингичкалашган ип чиқариш цилиндридан чиққандан кейин йўналтирувчи халқа, югурдак орқали урчуққа ўрнатилган найчага ўралади. урчуқнинг айланишидан югурдакннг орқада қолиши ҳисобига йигирилган ипга бурам берилади. йигирилган ипга ассортиментига қараб 550-700 бур/м берилади. чўзиш прибори горизонтга нисбатан 450с да жойлашган, бу бурчак йигирилган ипга бурам беришда катта роль ўйнайди. негаки чўзиш приборининг бурчаги катта бўлса эшиш етиб бормаган оралиқ шунча кам бўлади. натижада узилиш шунча кам бўлади. йигирилган ип чиқариш цилиндридан чиққандан кейин кўзча орқали ўтиб найчага ўралади. ўралиш тезлигини қуйидаги формула ёрдамида аниқланади: бу ерда: nу – урчуқнинг айланиш сони. nю – югурдакнинг айланиш сони. бурамлар сонини ҳисоблаш: (-эшиш коэффициенти 5 текс (= 44-45 7,14 текс (= 52-53 10 текс (= 60-62 йигириш дастгоҳининг амалий иш унумдорлигини ҳисоблаш формуласи: бу ерда: vч – чиқариш цилиндридан ип чиқариш тезлиги, м/мин. n – урчуқлар сони. (-эшиш ҳисобига ипнинг киришиши фвк= …
5

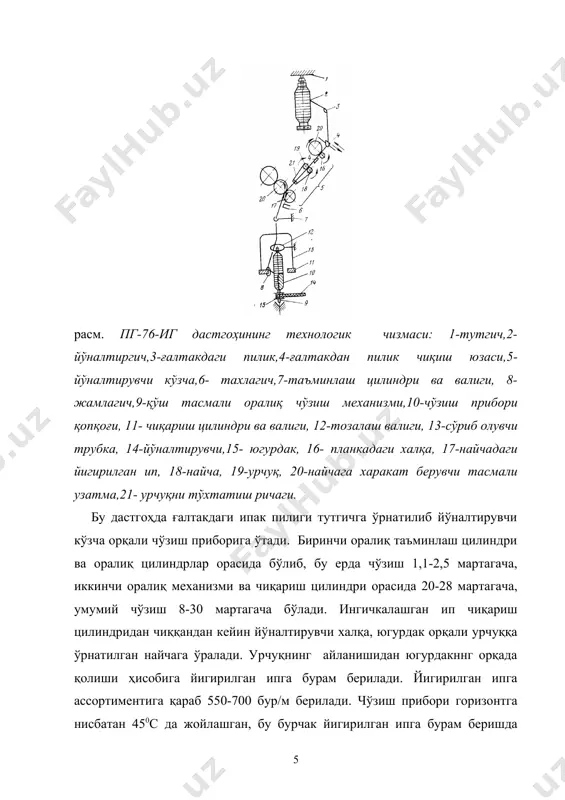

илади. дастгоҳда йигириш, қўшиш, эшиш ва катта паковкага ўраш бир вақтнинш ўзида бажарилади. бу эса ўз навбатида ишлаб чиқариш майдонидан фойдаланишни 2-3 ҳиссага кўпайтиради, ҳамда ишчи кучини кам талаб қилади. расм. пк-100-шл дастгоҳининг технологик чизмаси: 1- тутгич,2-тормоз ричаги,3-ғалтакдаги пилик,4-ғалтакдан пилик чиқариш юзаси,5- йўналтирувчи кўзча,6-тахлагич,7-таъминлаш цилиндри ва валиги,8- жамлагич,9-чўзиш механизми,10-чўзиш прибори қопқоғи,11- чиқариш цилиндри ва валиги,тозалаш валиги, 13- узилган толани сўриб олувчи труба,14-йўналтирувчи,15-ўртаси тешик урчуққа ўрнатилган найча,16-п-76-иг дан олинган якка ҳолдаги йигирилган ипак ипи, тешик найчага ўрнатилган.17-тешик урчуқнинг эшиш бериш тўсиқлари,18-тешик урчуққа ҳаракат бериш механизми,19-қўшилган, эшилган ипакларни тотиб олиш цилиндрлари,20- тахлагич кўзчаси,21- фрикцион барабан, 22-патронга ўрнатилган қўшилган эшилган йигирилган ип,23- патронга ип ўралиб тўлгандан кейин тўхтатиш ричаги,24-патронли тутувчи ричаг, 25- патрон бу дастгоҳда пилик йигирилиб, ундан ип олиш худди п-76-иг дастгоҳидаги кетма-кетлик бўйича бажарилади, сўнг тешик урчуққа ўрнатилган якка йигирилган ип найчадан чиқиб, чўзиш приборидан келаётган йигирилган ип билан кўзчада қўшилиб тешик урчуқ ичига йўналтирилади. бу иплар тешик урчуқнинг ичидаги 2 …
