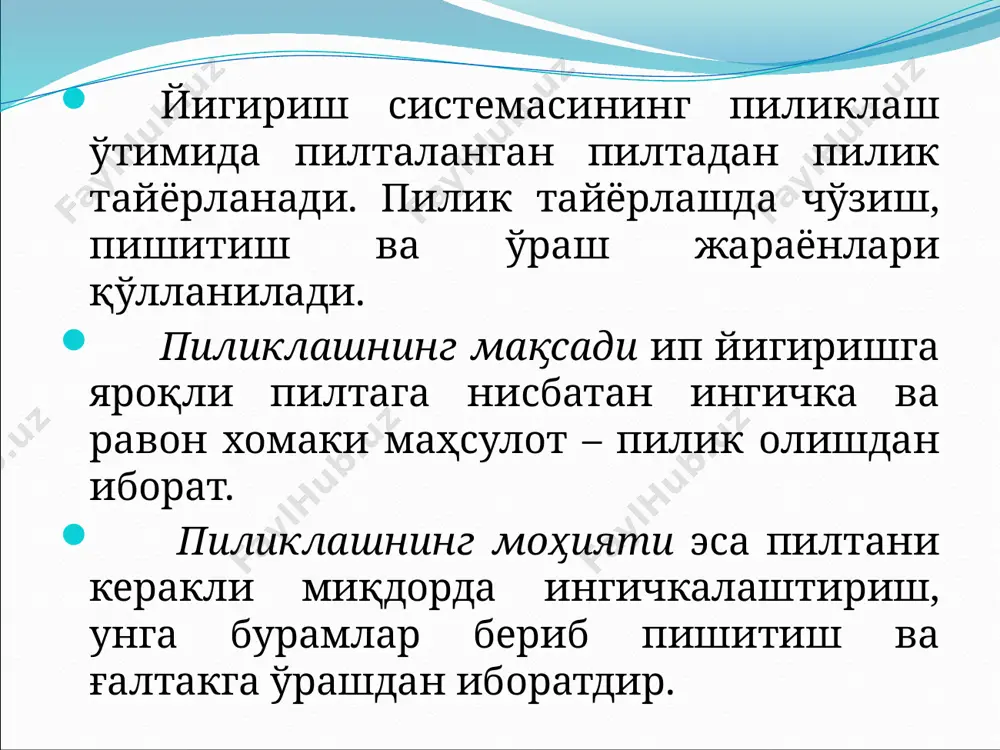

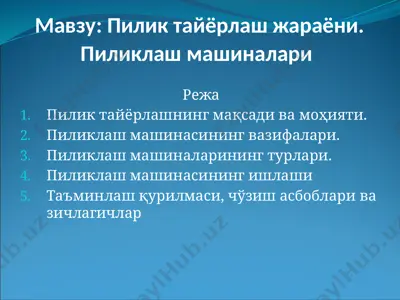

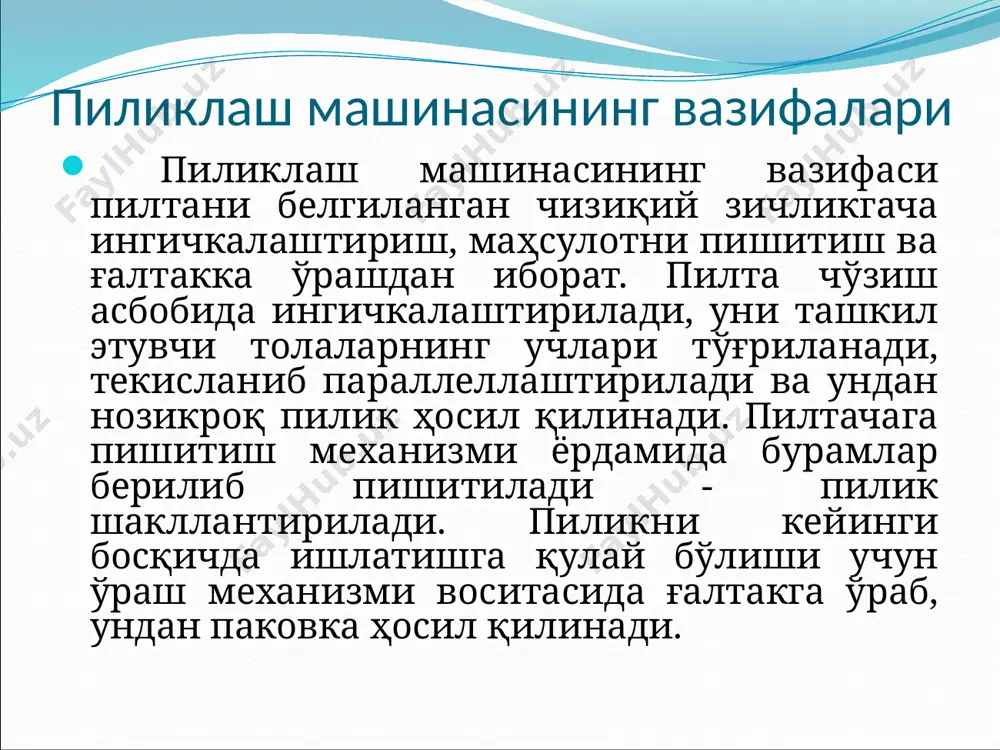

1715858545.pptx [ ] метр бурам n k у / 1 j = 1 j п t t k 100 × = a [ ] соат кг k m t n a n y h / 1000 60 2 × × × × = /docprops/thumbnail.jpeg powerpoint presentation мавзу: пилик тайёрлаш жараёни. пиликлаш машиналари режа пилик тайёрлашнинг мақсади ва моҳияти. пиликлаш машинасининг вазифалари. пиликлаш машиналарининг турлари. пиликлаш машинасининг ишлаши таъминлаш қурилмаси, чўзиш асбоблари ва зичлагичлар йигириш системасининг пиликлаш ўтимида пилталанган пилтадан пилик тайёрланади. пилик тайёрлашда чўзиш, пишитиш ва ўраш жараёнлари қўлланилади. пиликлашнинг мақсади ип йигиришга яроқли пилтага нисбатан ингичка ва равон хомаки маҳсулот – пилик олишдан иборат. пиликлашнинг моҳияти эса пилтани керакли миқдорда ингичкалаштириш, унга бурамлар бериб пишитиш ва ғалтакга ўрашдан иборатдир. пиликлаш машинасининг вазифалари пиликлаш машинасининг вазифаси пилтани белгиланган чизиқий зичликгача ингичкалаштириш, маҳсулотни пишитиш ва ғалтакка ўрашдан иборат. пилта чўзиш асбобида ингичкалаштирилади, уни ташкил этувчи толаларнинг учлари тўғриланади, текисланиб параллеллаштирилади ва …

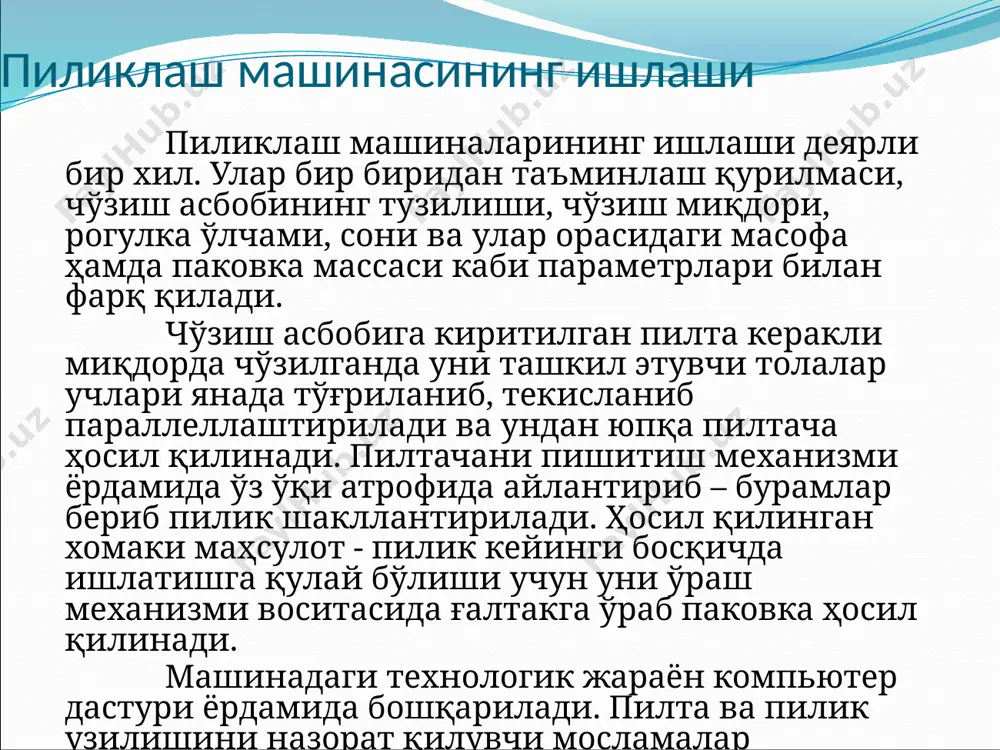

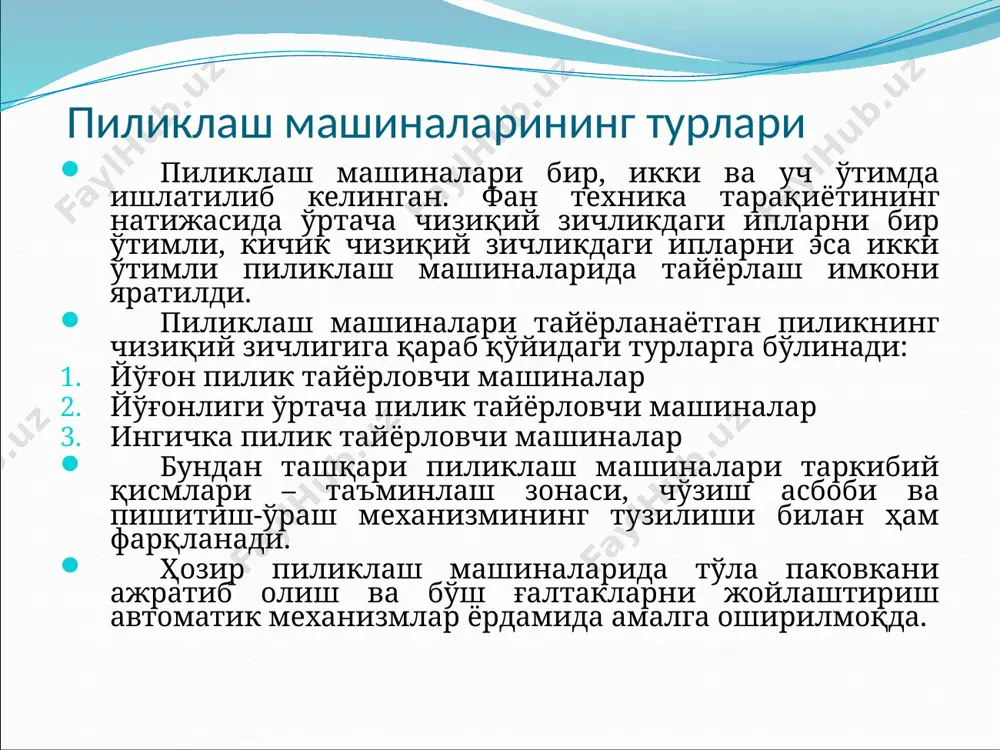

паковкани ажратиб олиш ва бўш ғалтакларни жойлаштириш автоматик механизмлар ёрдамида амалга оширилмоқда. пиликлаш машинасининг ишлаши пиликлаш машиналарининг ишлаши деярли бир хил. улар бир биридан таъминлаш қурилмаси, чўзиш асбобининг тузилиши, чўзиш миқдори, рогулка ўлчами, сони ва улар орасидаги масофа ҳамда паковка массаси каби параметрлари билан фарқ қилади. чўзиш асбобига киритилган пилта керакли миқдорда чўзилганда уни ташкил этувчи толалар учлари янада тўғриланиб, текисланиб параллеллаштирилади ва ундан юпқа пилтача ҳосил қилинади. пилтачани пишитиш механизми ёрдамида ўз ўқи атрофида айлантириб – бурамлар бериб пилик шакллантирилади. ҳосил қилинган хомаки маҳсулот - пилик кейинги босқичда ишлатишга қулай бўлиши учун уни ўраш механизми воситасида ғалтакга ўраб паковка ҳосил қилинади. машинадаги технологик жараён компьютер дастури ёрдамида бошқарилади. пилта ва пилик узилишини назорат қилувчи мосламалар ўрнатилган бўлиб, машинани автоматик тўхтатишга хизмат қилади. zinser-668, 670, rieter f-11, f-33 marzoli ft1 toyota fl-16, 100 хитой jwf 1415 пиликлаш машиналарининг техник тавсифи кўрсаткичлар р-260-5 zinser-668 f-15/f-35 ft 2n tj fa 458a ртт-132 …

6-ғалтакни ўрнатиш мосламаси; 7-ғалтакнинг ҳаракат узатмаси; 8-ғалтакли карретканинг ҳаракат узатмаси таъминлаш қурилмаси пиликлаш машинасида пилтали тазлар машинанинг орқа томонига жойлаштирилади. тазларнинг диаметри нисбатан катта майдонни эгаллайди (улар 4 қатор қилиб жойлаштирилади). таъминлаш қурилмалари қўйидаги талабларга жавоб бериши шарт: қурилма баландлиги хизмат кўрсатувчининг бўйини ҳисобга олган бўлиши керак. қурилма баландлигини ўзгартириш имконияти бўлиши шарт. тазларни жойлаштириш қулай ва осон бўлиши керак. узатилаётган пилталар бир-бирига тегмаслиги керак. пилта йўналтиргичлар таъминлаш қурилмаларида турли конструкциядаги бир ёки бир неча йўналтирувчи вал ва пилта ажраткичлар ишлатилади. силлиқ валл ҳалқали йўналтиргич пилта ажратгич баланд рамкали таъминлаш қурилмаларида яширин чўзилишнинг олдини олиш учун узатувчи йўналтирувчи валлар кўпайтирилиб, пилта жойлашган тазларда пружинали дисклар қўлланилмоқда. zinzer-668 пиликлаш машинасининг таъминлаш қурилмаси. 1-пилтали тазларнинг биринчи гуруҳи. 2- пилтали тазларнинг иккинчи гуруҳи. 3-таъминлаш қурилмасининг устуни. 4-олти қиррали йўналтирувчи вал. 5-пилта ажратгичлар. 6-фотореле (пилта узилишини сезувчи). 7-кронштейн. чўзиш асбоблари чўзиш асбоблари тузилиши, чўзувчи жуфтликлар сони, чўзиш зоналари, хусусий ва умумий чўзиш миқдори, босувчи …

риб, валикларнинг эластик қопламалари бир текис емирилишга хизмат қилган ва уларнинг хизмат муддатини узайишига олиб келган. пиликлаш машиналарида махсус конструкциядаги зичлагичлар қўлланилиши натижасида етакловчи механизмга эхтиёж қолмади. зичлагичлардан ўтаётган махсулотнинг ёйилиб харакатланиши эластик қопламаларнинг ишлаш муддати узайишига олиб келди. пиликлаш машиналарида ишлатиладиган зичлагичлар очиқ ва ёпиқ бўлиши мумкин. маҳсулот зичлагич тешигидан ўтаётганда таркибидаги толалар зичлашиб, бир-бирга яқинлашади, улар орасидаги контакт кўпайиб ишқаланиш кучи, уларнинг илашувчанлиги ортади. натижада чўзиш жараёни ҳар томонлама яхшиланади, яъни толаларнинг тўғриланиш ва параллеллаш даражаси ортади. 1-таъминлаш зонасидаги зичлагич 2-дастлабки чўзиш зонасидаги зичлагич 3- асосий чўзиш зонасидаги қўшалоқ зичлагич 1 2 3 пишитиш жараёнининг мақсади ва моҳияти маҳсулотни пишитиш жараёни ип ишлаб чиқаришда муҳим тадбирлардан бири ҳисобланади. пишитиш жараёни пиликлаш, йигириш ва пишитиш машиналарида қўлланилади. пишитиш жараёнининг мақсади нисбатан калта толалардан керакли пишиқликга эга бўлган юмалоқ шаклдаги маҳсулотни ҳосил қилишдан иборат. пишитиш жараёнининг моҳияти эса ўзаро параллел толаларни маҳсулот ўқи атрофида бураш орқали уларни винтсимон чизиқ бўйлаб …

бир метр маҳсулотга тўғри келган бурамлар сони пишитилганлик ёки пишитиш даражаси деб аталади. пиликнинг ўнг а) ва чап б) пишитилиши, битта ўрам в), ёйилмаси г). ўнг ва чап пишитилганлик мавжуд бўлиб улар қуйидагича белгиланади. z - ўнг пишитилганлик бўлиб соат стрелкасига бўйлаб йўналган бўлади. s – чап пишитилганлик бўлиб соат стрелкасига тескари йўналган бўлади. d – маҳсулот диаметри, мм h – битта бурамнинг баландлиги, мм β – пишитиш бурчаги. а) б) в) г) пишитилганлик даражасини қуйидагича аниқлаш мумкин k – пишитилганлик даражаси, бурам/метр. nу – урчуқ ёки рогульканинг айланишлар сони, мин-1; – олдинги цилиндрнинг тезлиги, м/мин. пишитилганлик коэффициенти пишитишнинг физикавий моҳиятини ифодалайди ва бурамлар (пишитиш) бурчагини ҳисоблаш орқали аниқланади. пишитилганлик коэффициенти ёрдамида турли чизиқий зичликдаги маҳсулотнинг пишитилганлик даражасини аниқлаш мумкин. т – пишитилганлик коэффициенти. тn – пиликнинг чизиқий зичлиги, текс пишитиш механизми пиликлаш машинасида чўзиш асбобидан чиқаётган пилтачага бурамлар бериш учун пишитиш механизмидан фойдаланилади. тузилиши ва ишлашига кўра пишитиш механизмини …
