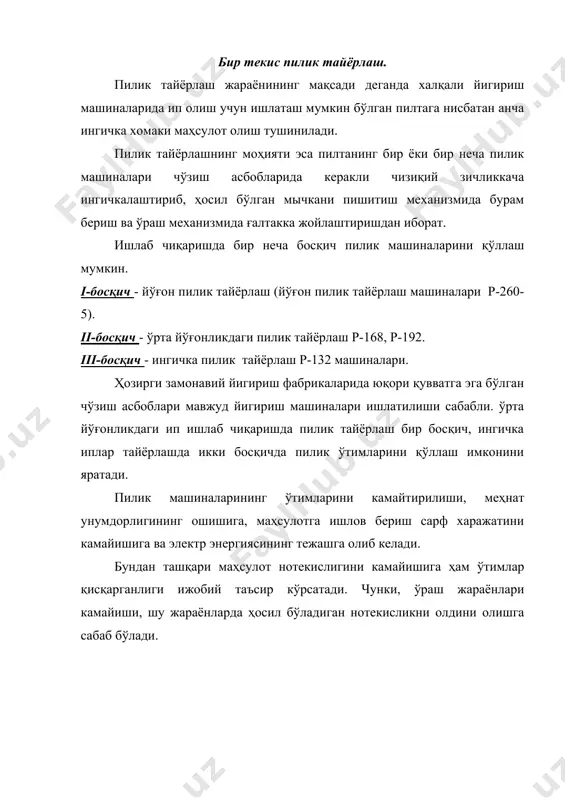

1403343754_44824.doc пилик машиналари, уларнинг турлари. пиликни пишитиш, ўраш режа: 1. бир текис пилик тайёрлаш. 2. пилик машиналарининг таъминлаш қурилмалари. 3. йўналтирувчи (водилка) механизми. 4. дифференциал механизмлар ва уларнинг турлари. 5. вилис формуласи. бир текис пилик тайёрлаш. пилик тайёрлаш жараёнининг мақсади деганда халқали йигириш машиналарида ип олиш учун ишлаташ мумкин бўлган пилтага нисбатан анча ингичка хомаки маҳсулот олиш тушинилади. пилик тайёрлашнинг моҳияти эса пилтанинг бир ёки бир неча пилик машиналари чўзиш асбобларида керакли чизиқий зичликкача ингичкалаштириб, ҳосил бўлган мычкани пишитиш механизмида бурам бериш ва ўраш механизмида ғалтакка жойлаштиришдан иборат. ишлаб чиқаришда бир неча босқич пилик машиналарини қўллаш мумкин. i-босқич - йўғон пилик тайёрлаш (йўғон пилик тайёрлаш машиналари р-260-5). ii-босқич - ўрта йўғонликдаги пилик тайёрлаш р-168, р-192. iii-босқич - ингичка пилик тайёрлаш р-132 машиналари. ҳозирги замонавий йигириш фабрикаларида юқори қувватга эга бўлган чўзиш асбоблари мавжуд йигириш машиналари ишлатилиши сабабли. ўрта йўғонликдаги ип ишлаб чиқаришда пилик тайёрлаш бир босқич, ингичка иплар тайёрлашда икки …

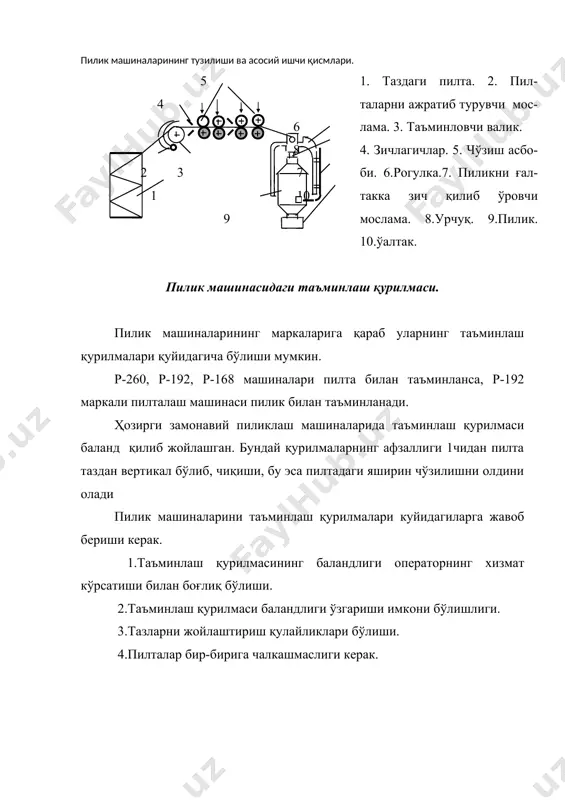

йидагича бўлиши мумкин. р-260, р-192, р-168 машиналари пилта билан таъминланса, р-192 маркали пилталаш машинаси пилик билан таъминланади. ҳозирги замонавий пиликлаш машиналарида таъминлаш қурилмаси баланд қилиб жойлашган. бундай қурилмаларнинг афзаллиги 1чидан пилта таздан вертикал бўлиб, чиқиши, бу эса пилтадаги яширин чўзилишни олдини олади пилик машиналарини таъминлаш қурилмалари куйидагиларга жавоб бериши керак. 1.таъминлаш қурилмасининг баландлиги операторнинг хизмат кўрсатиши билан боғлиқ бўлиши. 2.таъминлаш қурилмаси баландлиги ўзгариши имкони бўлишлиги. 3.тазларни жойлаштириш қулайликлари бўлиши. 4.пилталар бир-бирига чалкашмаслиги керак. йўналтирувчи (водилка) механизми. водилка механизми вазифаси шундан иборатки у чўзиш прибоининг эластик қопламли валикларнинг бир хил ёйилиши ва уларнинг хизмат вақтини оширади. водилка механизмининг ўзгармас қулочли ва ўзгарувчан қулочли турлари бўлади. мутахасисларнинг таъкидлашича ўзгарувчан қулочли водилкалар эластик қопламларнинг ейилиш муддатини узайтирар экан. дифференциал механизм. дифференциал механизм деб ўзгармас харакат билан ўзгарувчан харакатни қўшиб бирон бир ишчи қисмга харакат узатилишига айтилади. дифферециал механизм бош валдан ўзгармас, конуссимон барабанлардан ўзгарувчан характ олиб қўшилган харакатни ғалтакка узатиб беради. пилик машиналарида …

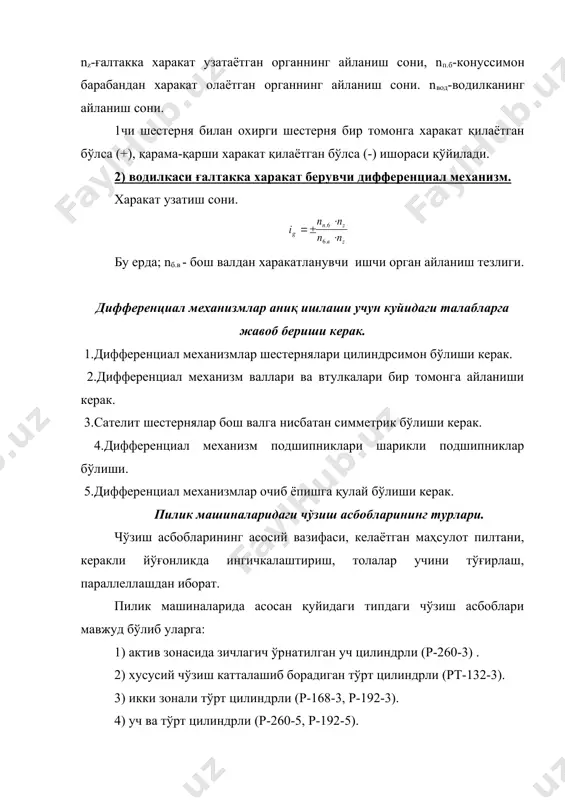

-) ишораси қўйилади. 2) водилкаси ғалтакка харакат берувчи дифференциал механизм. харакат узатиш сони. бу ерда; nб.в - бош валдан харакатланувчи ишчи орган айланиш тезлиги. дифференциал механизмлар аниқ ишлаши учун куйидаги талабларга жавоб бериши керак. 1.дифференциал механизмлар шестернялари цилиндрсимон бўлиши керак. 2.дифференциал механизм валлари ва втулкалари бир томонга айланиши керак. 3.сателит шестернялар бош валга нисбатан симметрик бўлиши керак. 4.дифференциал механизм подшипниклари шарикли подшипниклар бўлиши. 5.дифференциал механизмлар очиб ёпишга қулай бўлиши керак. пилик машиналаридаги чўзиш асбобларининг турлари. чўзиш асбобларининг асосий вазифаси, келаётган маҳсулот пилтани, керакли йўғонликда ингичкалаштириш, толалар учини тўғирлаш, параллеллашдан иборат. пилик машиналарида асосан қуйидаги типдаги чўзиш асбоблари мавжуд бўлиб уларга: 1) актив зонасида зичлагич ўрнатилган уч цилиндрли (р-260-3) . 2) хусусий чўзиш катталашиб борадиган тўрт цилиндрли (рт-132-3). 3) икки зонали тўрт цилиндрли (р-168-3, р-192-3). 4) уч ва тўрт цилиндрли (р-260-5, р-192-5). актив зонасига зичлагич ўрнатилган уч цилиндрли чўзиш асбоби. бу чўзиш асбобининг олдинги кам қувватли чўзиш асбобларидан р р р …

блари энг кўп тарқалган бўлиб, р-168-3, р-192-3 машиналарда мавжуд. бу чўзиш асбобининг фарқи цилиндрлар оралиғига зичлагичлар ўрна-тилган бўлиб, иккита кетма-кет чўзиш асбобидан ўтаётган бўлади. р р р р r3-4 соnst r1-2 шунинг учун ҳам бу чўзиш асбоби икки зонали деб аталади. оралиқ масофа r1-2=34(45мм r3-4=38(55мм чўзиш қуввати е=3,4(30гача. пиликни пишитиш. пишитиш механизми қуйидагилардан иборат бўлиб унга, рогулка, ғалтак ва урчуқ киради. урчуқ бир марта айланганда пилик бир марта буралади. пилик қанча ингичка бўлса, уни етарли даражада пишитиш учун шунча кўп бураш керак. пилик бурамлар сонини қуйидаги формула ёрдамида аниқлаш мумкин. бур/м бу ерда; к - бурамлар сони. (т-пишитилиш коэффициенти. тп-пилтани йўғонлиги, текс. (т-пишитиш коэффициенти толанинг узунлигига ва пиликнинг йўғонлигига қараб танланади. масалан, толаси-нинг узунлиги 30-33мм бўлган ўртача тола учун (т=27(30гача йўғон пиликлар учун (т=30(33, ингичка пилик учун (т=34(36 бўлади. пилик машинасида пиликни пишитиш икки хил бўлади. урчуқлар соат стрелкаси бўйича харакат қилса бурамлар ўнг пишитиш деб аталади ва z ҳарфи …

езлиги урчуқ тезлигидан катта бўлганлиги учун пилик ғалтакка ўралади. пилик ғалтакка зич ўралиши учун урчуқлар билан ғалтакларнинг тезлиги nz(nурч бўлиши керак. устки коретканинг юқорга ва пастга бир текис харакатланиб туриши натижасида пилик ғалтакка цилиндр шаклида конуссимон қилиб ўралади. ўраш тезлиги қуйидагича ёзилади. vур=nz-nурч. ўраш қонуни. пиликни ғалтакка ўраш учун қуйидаги 3та қонунга бўйсунади. ўрашнинг биринчи қонуни. ўалтакка ўралаётган пилик диаметри ошган сари ғалтакнинг тезлиги камайиб бориши керак. бу ерда: v-чиқарувчи цилиндр тезлиги. яъни (1 ) lо-чиқарувчи цилиндр билан рогулка ўртасидаги таранглик. dур-ўрам диаметри. nz=f(dур). яъни dур ( nz(, 1чи формуладан кўриниб турибдики ўрам диаметри иштирок этаётган қисми ўзгарувчан. ҳар бир қатламдан кейин ғалтак тезлиги бир оз камаяди. ўрашнинг иккинчи қонуни. ўраш процессида пилик қатламлари бир-бирининг устига зич бўлиб ўралиши керак, бунинг учун юқори коретка пастга юқорига харакат қилиб туради. қатлам ошган сари унинг тезлиги камайиб бориши керак. яъни vка=nур*h: бу ерда: nур-ўраш тезлиги h-битта қатлам баландлиги. бу формуладан кўриниб турибдики …
