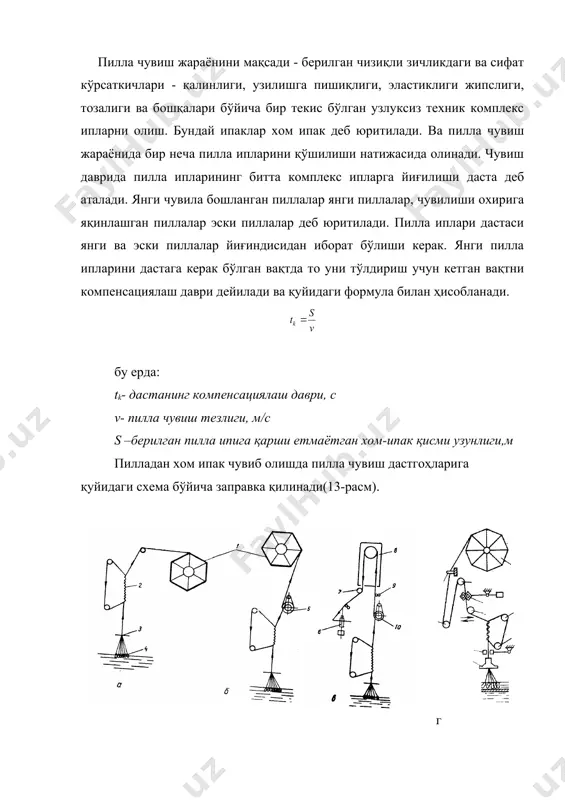

1403344105_44840.doc v s t k = t e p 3 10 × × = g e l t g m e n t e l f k н × × × × = 2 0357 , 0 e m g фвк a t t v у a × × × × = 1000 пилла чувиш технологияси ва техникаси режа: 1. пилла чувиш технологияси. 2. хом ипакнинг шаклланиши. 3. хом ипакнинг чизиқли зичлигини назорат қилиш ва ростлаш. 4. пилла чувишда қўлланиладиган механик ва автомат пилла чувиш дастгоҳлари. пилла чувиш жараёнини мақсади - берилган чизиқли зичликдаги ва сифат кўрсаткичлари - қалинлиги, узилишга пишиқлиги, эластиклиги жипслиги, тозалиги ва бошқалари бўйича бир текис бўлган узлуксиз техник комплекс ипларни олиш. бундай ипаклар хом ипак деб юритилади. ва пилла чувиш жараёнида бир неча пилла ипларини қўшилиши натижасида олинади. чувиш даврида пилла ипларининг битта комплекс ипларга йиғилиши даста деб аталади. янги чувила бошланган пиллалар янги пиллалар, чувилиши …

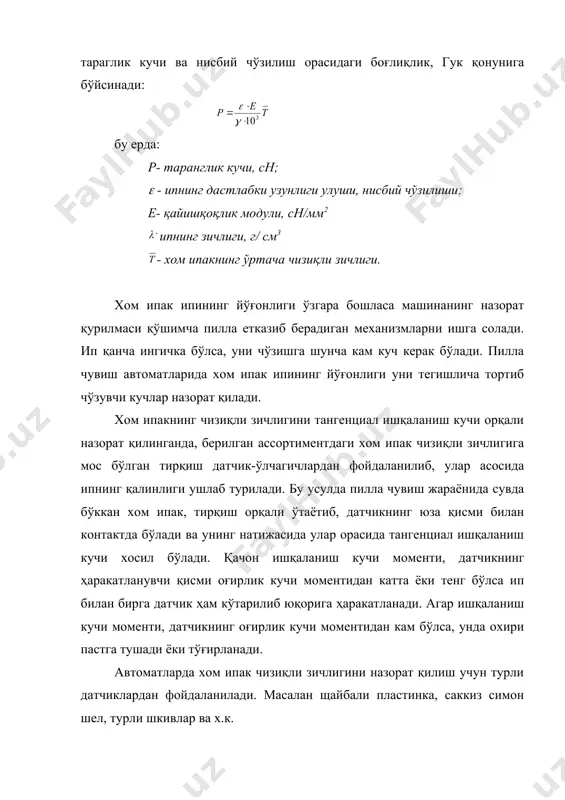

рилган паковкага хом-ипакни йиғиш; -қолдиқ пиллаларни йиғиш. хом ипакнинг чизиқли зичлигини: -даста тагидаги пиллалар сони доимийлиги билан; -доимий тортилишдаги ипнинг тараглик кучи билан; -ипнинг тангенциал ишқаланиш кучи билан назорат қилинади ва ростланади. даста тагидаги пиллалар сони билан назорат қилинганда янги ва эски пиллалар аралашмаси ва тўпи бир хиллиги асосида бунга эришилади. пилла ипининг йўғонлиги унинг учидан охирига томон камайиб боради. шунга кўра, бир йўла бир неча пилла тортила бошласа-ю, пиллалар сони ўзгартирилмаса, хом-ипакнинг йўғонлиги бир текис чиқмайди. агар янги тортила бошлаган пиллаларга эски, яъни ипининг анча қисми тортилган пиллалар қўшилса, хом-ипак ипи бутун узунлиги бўйича бир хил йўғонликда бўлади. хом ипакнинг чизиқли зичлигини таранглик кучи билан назорат қилинганда маҳсус назорат аппарати хом ипакнинг тараглик кучини р берилган нисбий катталиклар ( чўзилишини ўлчаб туради. бу хом ипак чизиқли зичлигини ростлаш ва назорат қилиш, чизиқли зичлик, тараглик кучи ва нисбий чўзилиш орасидаги боғлиқлик, гук қонунига бўйсинади: бу ерда: р- таранглик кучи, сн; …

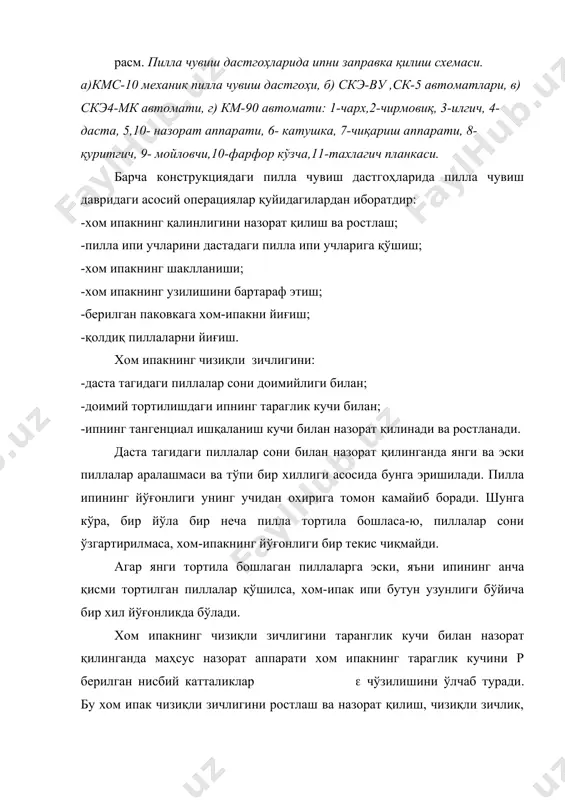

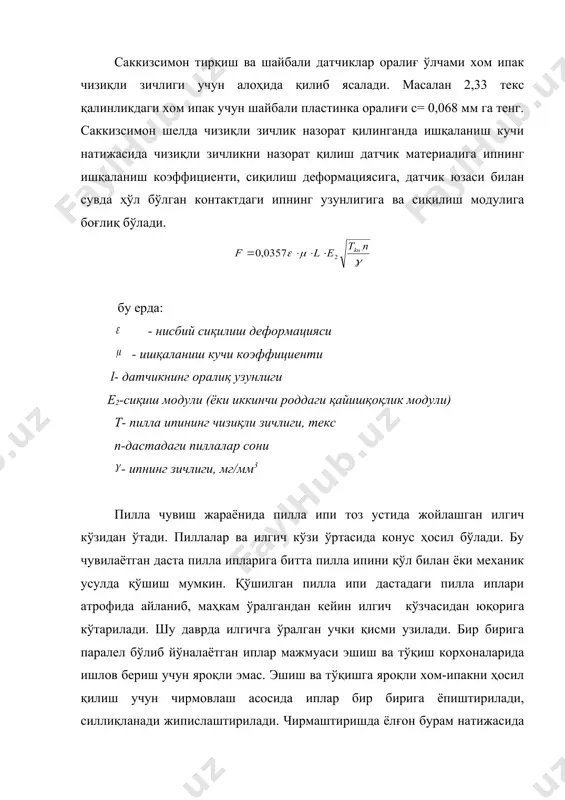

ш кучи моменти, датчикнинг ҳаракатланувчи қисми оғирлик кучи моментидан катта ёки тенг бўлса ип билан бирга датчик ҳам кўтарилиб юқорига ҳаракатланади. агар ишқаланиш кучи моменти, датчикнинг оғирлик кучи моментидан кам бўлса, унда охири пастга тушади ёки тўғирланади. автоматларда хом ипак чизиқли зичлигини назорат қилиш учун турли датчиклардан фойдаланилади. масалан щайбали пластинка, саккиз симон шел, турли шкивлар ва х.к. саккизсимон тирқиш ва шайбали датчиклар оралиғ ўлчами хом ипак чизиқли зичлиги учун алоҳида қилиб ясалади. масалан 2,33 текс қалинликдаги хом ипак учун шайбали пластинка оралиғи с= 0,068 мм га тенг. саккизсимон шелда чизиқли зичлик назорат қилинганда ишқаланиш кучи натижасида чизиқли зичликни назорат қилиш датчик материалига ипнинг ишқаланиш коэффициенти, сиқилиш деформациясига, датчик юзаси билан сувда ҳўл бўлган контактдаги ипнинг узунлигига ва сиқилиш модулига боғлиқ бўлади. бу ерда: - нисбий сиқилиш деформацияси - ишқаланиш кучи коэффициенти l- датчикнинг оралиқ узунлиги e2-сиқиш модули (ёки иккинчи роддаги қайишқоқлик модули) т- пилла ипининг чизиқли зичлиги, текс n-дастадаги …

, 4-локатели усули. чировлаш муҳим технологик омиллардан ҳисобланади. чирмовлашда мураккаб жараёнлар содир бўлиб; улар ипларни жипислаштириш, сувини сиқиш, нуқсонлардан ҳоли қилиш. чирмовлашда ёлғон бурам беришга эришилади. чирмовлашга кираётганда бурам берилиб, чиқаётганда бурам ечилади. лекин бурам бутунлай ечилмайди. узниишп системасидаги автомат пилла чувиш дастгоҳларида чиқаётган ипакнинг намлиги 225-230% бўлади, чирмовлашдан кейин эса 120-125 % га тушиши мумкин. қуритиш шкафига 100% га яқин намликда келади. чирмовлаш узунлиги ипнинг юқори қисмининг айрилиш бурчагига боғлиқ. шу ( бурчаги 80-850 ни ташкил этиши керак. шу бурчакнинг етишмаслиги ипларнинг боғланувчанлигини камайтириб, тозалиги бўйича нуқсонлар сонини кўпайтиришига ва намлиги ортиқ бўлишига сабаб бўлади. хом ипакни ғалтакга, калавага, бабинага ва бошқа паковкаларга йиғиш мумкин. кенг тарқалган паковка бу хом ипакни периметри 1,5 метрли чархга чизиқли зичлигига боғлиқ ҳолда эни 50 дан 70 мм ва вазни 40 дан 130 граммгача калаваларга йиғиш мумкин. механик пилла чувиш дастгоҳларида ва узниишп автоматларида битта уринишнинг ўзида берилган чархга хом ипак калавага крест …

30с ларда қайта катта периметрли чархга ёки бабинага ўраб олинади. пилла чувиш дастгоҳларни иккита синфга бўлиш мумкин: автомат ва механик пилла чувиш автоматлари. пилла чувиш автоматларига: скэ-4ву, ск-5, скэ-4-км, гунзе ва кейнан япон системасидаги дастгоҳлари киради. скэ-4-ву 10 та илгичдан иборат бўлиб, якка учини топиш дастгоҳи билан агрегат бўлиб ишлайди. дастгоҳ тоз олдидан, таъминлагичдан, тақсимлагичдан, ип йўналтиргичдан, илгичдан, йўналтирувчи блачоклардан, назорат аппаратидан ва йиғиш мосламасидан иборат. дастгоҳда хом ипакнинг чизиқли зичлигини назорат қилиш ва ростлаш: янги пилла ипи учини чувилаётган гуруҳга қўшиб юбориш; хом-ипакни калавага йиғиш; чувилмай қолган ва узилиб қолган пиллаларни тозалаб олиш ва уларни қайтадан яна учини топиш учун рк дастгоҳига жўнатиш жараёнлари автоматлаштирилган ва механизациялаштирилган (15-расм). расм. скэ-4ву автомати. 1-рама; 2-чувиш този; 3-тозолди тақсимлагичи; 4-таъминлагич; 5-тароқ; 6-таранглаш вали; 7-илгич; 8-пастки йўналтирувчи ролик; 9-юқори йўналтирувчи валик; 10-йиіув қурилмаси; 11-чарх; 12-йўналтирувчи кўзчаси; 13-сезгир элимент блокчаси; 14-назорат аппарати; 15-чирмовуқ; 16-ип узатгич; 17-даста конуси; 18-даста таги; 19-пастки панжара; 20-гидравлик транспортёр; 21-пилла …
