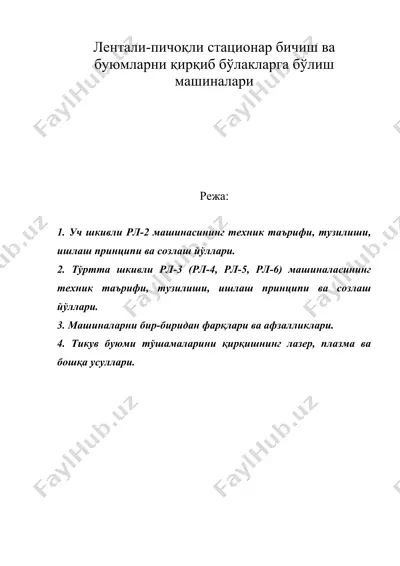

1403341249_44716.doc лентали-пичоқли стационар бичиш ва буюмларни қирқиб бўлакларга бўлиш машиналари режа: 1. уч шкивли рл-2 машинасининг техник таърифи, тузилиши, ишлаш принципи ва созлаш йўллари. 2. тўртта шкивли рл-3 (рл-4, рл-5, рл-6) машиналасининг техник таърифи, тузилиши, ишлаш принципи ва созлаш йўллари. 3. машиналарни бир-биридан фарқлари ва афзалликлари. 4. тикув буюми тўшамаларини қирқишнинг лазер, плазма ва бошқа усуллари. 1. уч шкивли рл-2 машинасининг техник таърифи, тузилиши, ишлаш принципи ва созлаш йўллари рл-2 машинаси қўлда бошқарилувчи машиналарда тўшамаларни кесувчи ва бўлакларга бўлувчи машиналарда қисмларга бўлинган деталларни қирқиш ва бўлакларга ажратиш вазифасини бажаради. машинанинг техник таърифи: иш унумдорлиги бир сменада, м 2000 бичиш столининг ўлчамлари, мм узунлиги 1500 эни 2000 машинанинг ишчи қулочи, мм 1000 лента-пичоқни йўналтирувчи шкивлар диаметри, мм 500 лента-пичоқни ўлчамлари, мм узунлиги 5200 эни 20 қалинлиги 0,5 кесиладиган тўшамани баландлиги, мм 130 электродвигатель типи ао-32-4 қуввати, квт 1,0 валини айланишлар частотаси, с-1 23,4 машинанинг ўлчамлари, мм узунлиги 2800 эни 1700 баландлиги …

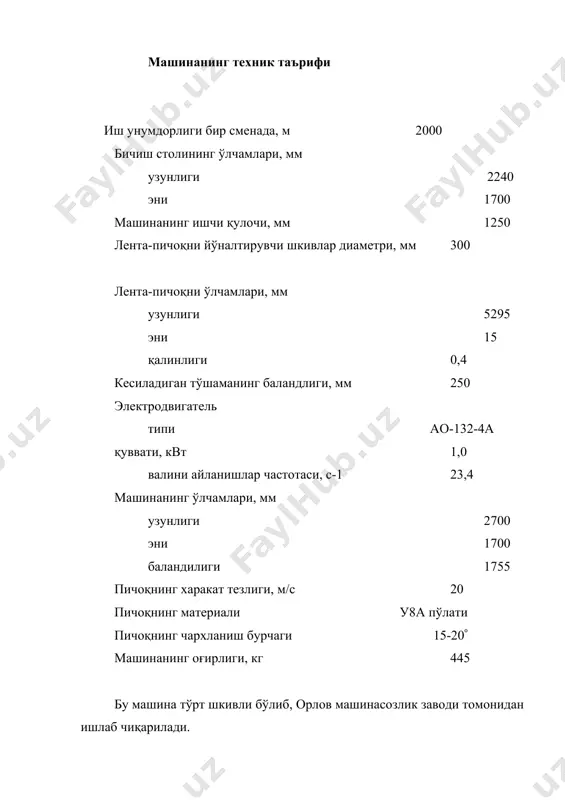

б кетишини олдини олади, бўлмаса у ишчига жароҳат етказиши мумкин. лента-пичоқ тўшамани кесиш участкасида солқилик хосил қилиб харакат қилса ва тўшамани сифатсиз ёки этри кесса, уни таранглиги, машина қулочини ўнг тарафида жойлашган шкивни ричаги ёрдамида соат стрелкаси томон буриш йўли билан оширилади. машина столи остида пичоқ ўтмаслашиб қолганда уни чархлаш учун механизм жойлаштирилган. машина столи устидаги материални қолдиқ қийқимлари махсус механизм - шипирги ёрдамида қутичага супуриб туширилади. 2. тўртта шкивли рл-3 (рл-4, рл-5, рл-6) машинасининг техник таърифи, тузилиши, ишлаш принципи ва созлаш йўллари рл-3 машинаси ҳар турли толалардан тўқилган газлама ва трикотаж деталларини кесиш ва бўлакларга бўлиш вазифасини бажаради. машинанинг техник таърифи иш унумдорлиги бир сменада, м 2000 бичиш столининг ўлчамлари, мм узунлиги 2240 эни 1700 машинанинг ишчи қулочи, мм 1250 лента-пичоқни йўналтирувчи шкивлар диаметри, мм 300 лента-пичоқни ўлчамлари, мм узунлиги 5295 эни 15 қалинлиги 0,4 кесиладиган тўшаманинг баландлиги, мм 250 электродвигатель типи ао-132-4а қуввати, квт 1,0 валини айланишлар частотаси, …

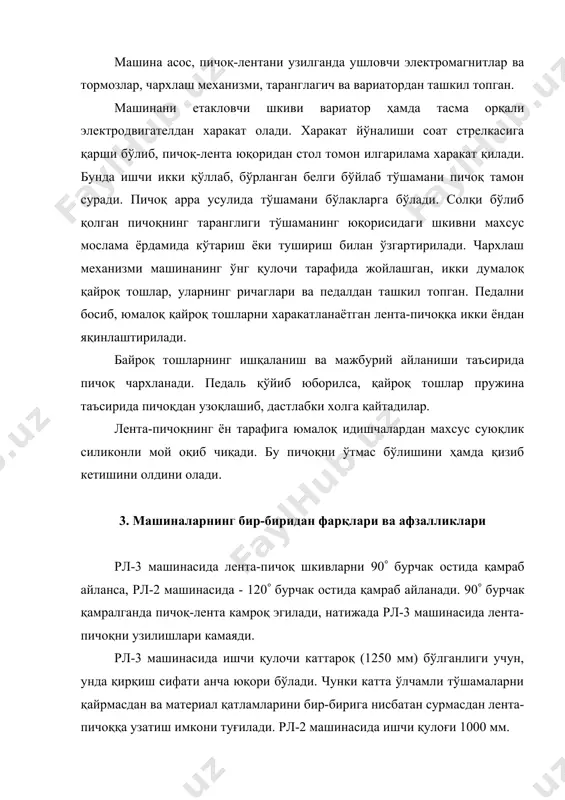

рхлаш механизми машинанинг ўнг қулочи тарафида жойлашган, икки думалоқ қайроқ тошлар, уларнинг ричаглари ва педалдан ташкил топган. педални босиб, юмалоқ қайроқ тошларни харакатланаётган лента-пичоққа икки ёндан яқинлаштирилади. байроқ тошларнинг ишқаланиш ва мажбурий айланиши таъсирида пичоқ чархланади. педаль қўйиб юборилса, қайроқ тошлар пружина таъсирида пичоқдан узоқлашиб, дастлабки холга қайтадилар. лента-пичоқнинг ён тарафига юмалоқ идишчалардан махсус суюқлик силиконли мой оқиб чиқади. бу пичоқни ўтмас бўлишини ҳамда қизиб кетишини олдини олади. 3. машиналарнинг бир-биридан фарқлари ва афзалликлари рл-3 машинасида лента-пичоқ шкивларни 90( бурчак остида қамраб айланса, рл-2 машинасида - 120( бурчак остида қамраб айланади. 90( бурчак қамралганда пичоқ-лента камроқ эгилади, натижада рл-3 машинасида лента-пичоқни узилишлари камаяди. рл-3 машинасида ишчи қулочи каттароқ (1250 мм) бўлганлиги учун, унда қирқиш сифати анча юқори бўлади. чунки катта ўлчамли тўшамаларни қайрмасдан ва материал қатламларини бир-бирига нисбатан сурмасдан лента-пичоққа узатиш имкони туғилади. рл-2 машинасида ишчи қулоғи 1000 мм. рл-3 машинасидаги вариатор уни тезлигини ўзгартириш имконини беради. рл-4 ва рл-6 …

, микроплазма билан, электр учқуни билан, ультратовуш билан, сув босими билан ва бошқаларни кўрсатиш мумкин. бу усуллар хақида махсус адабиётларда кенг ахборотлар келтирилган. адабиётлар: 1. анастасиев а.а. и др. машины, машины - автоматы и автомати- ческие линии легкой промышленности. учебник. м. 1983. 2. червяков ф.и.,сумароков н.в. швейные машины. м. 1968. 3. червяков ф.и., николаенко а.а. швейные машины. м. 1977. 4. вальщиков н.м. и др. оборудование швейного производства. м. 1977. 5. рейбарх л.б. и др. оборудование швейных предприятий. м. 1988. 6. архипов н.н. и др. лабораторный практикум по курсу “машины и аппараты швейного производства”. м. 1972. 7. исаев в.в. , франц в.я. тикув машиналарининг тузилиши, созланиши ва ремонти. т. 1982. 8. зак и.с. и др. комплексно-механизированные линии в швейной промышленности. м. 1988. 9. франц в.я., исаев в.в. иллюстрированное пособие по швейному оборудованию. м. 1976. 10.полухин в.п. и др. швейные машины цепного стежка. м. 1976. 11.исаев в.в. тикув корхоналарининг жихозлари. т. 1986.
