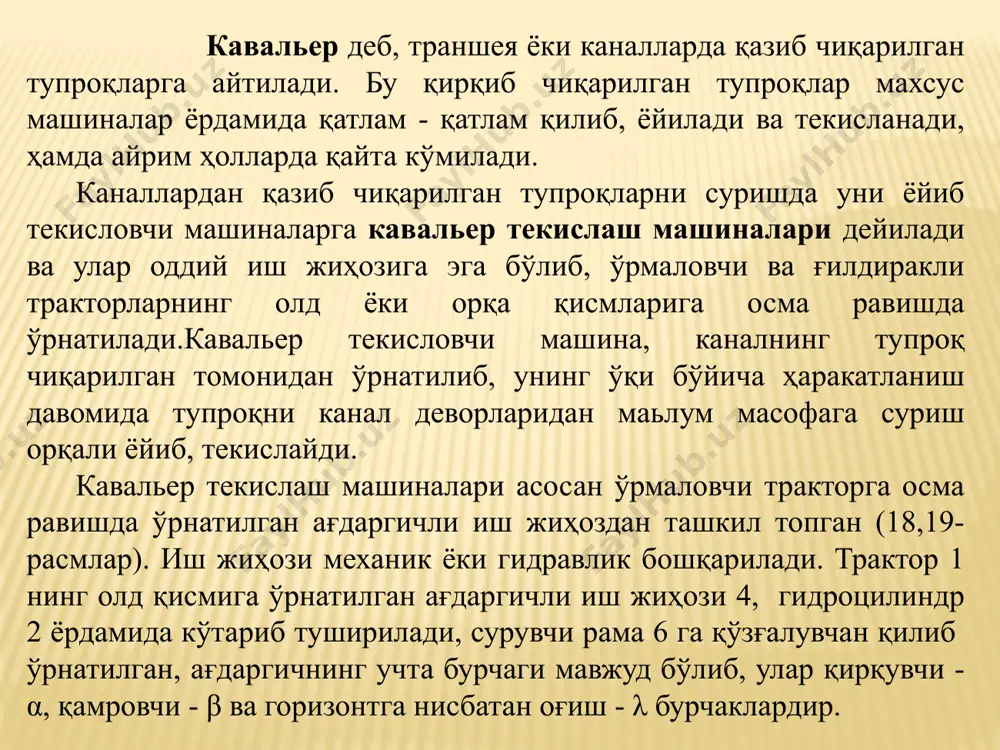

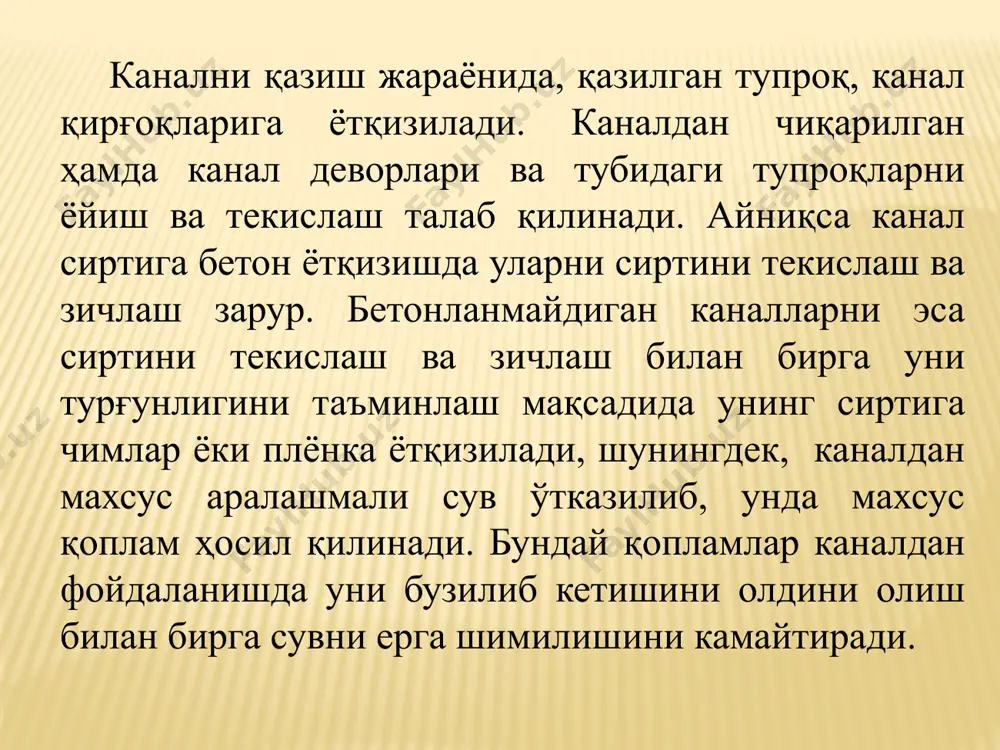

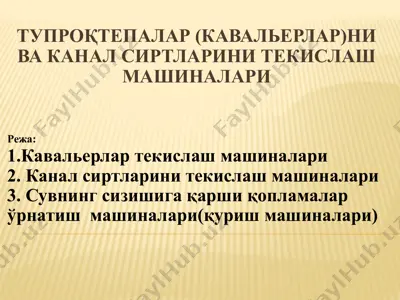

1625130742.pptx /docprops/thumbnail.jpeg 8 – маъруза мавзу: тупроқтепалар(кавальерлар)ни ва канал сиртларини текислаш миашиналари. тупроқтепалар (кавальерлар)ни ва канал сиртларини текислаш машиналари режа: 1.кавальерлар текислаш машиналари 2. канал сиртларини текислаш машиналари 3. сувнинг сизишига қарши қопламалар ўрнатиш машиналари(қуриш машиналари) канални қазиш жараёнида, қазилган тупроқ, канал қирғоқларига ётқизилади. каналдан чиқарилган ҳамда канал деворлари ва тубидаги тупроқларни ёйиш ва текислаш талаб қилинади. айниқса канал сиртига бетон ётқизишда уларни сиртини текислаш ва зичлаш зарур. бетонланмайдиган каналларни эса сиртини текислаш ва зичлаш билан бирга уни турғунлигини таъминлаш мақсадида унинг сиртига чимлар ёки плёнка ётқизилади, шунингдек, каналдан махсус аралашмали сув ўтказилиб, унда махсус қоплам ҳосил қилинади. бундай қопламлар каналдан фойдаланишда уни бузилиб кетишини олдини олиш билан бирга сувни ерга шимилишини камайтиради. кавальер деб, траншея ёки каналларда қазиб чиқарилган тупроқларга айтилади. бу қирқиб чиқарилган тупроқлар махсус машиналар ёрдамида қатлам - қатлам қилиб, ёйилади ва текисланади, ҳамда айрим ҳолларда қайта кўмилади. каналлардан қазиб чиқарилган тупроқларни суришда уни ёйиб текисловчи машиналарга …

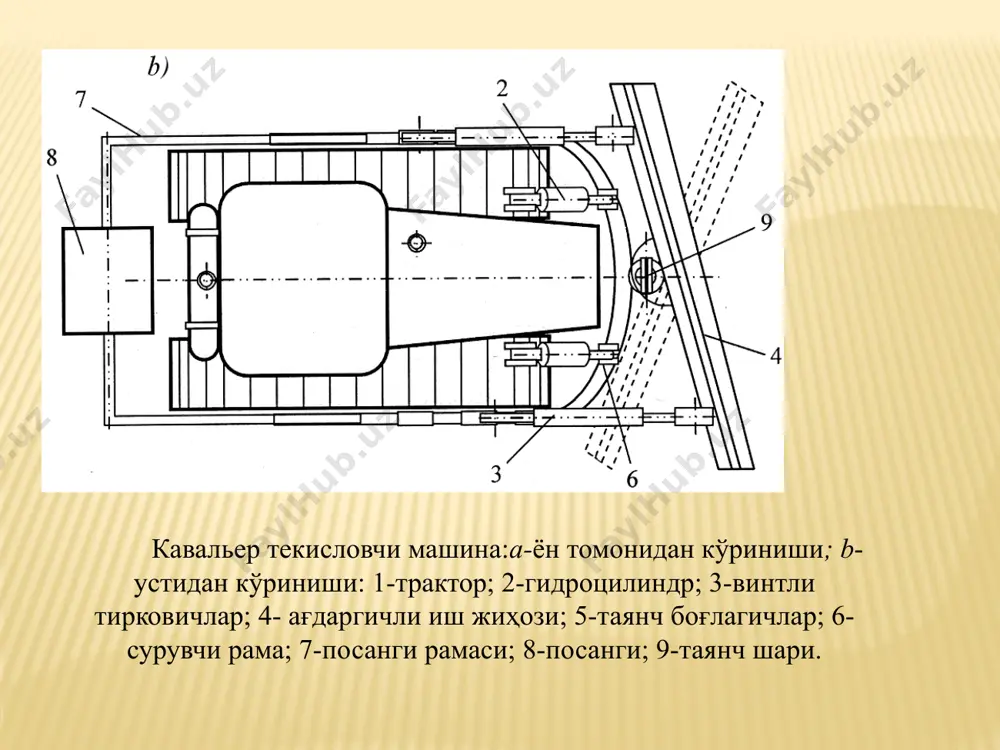

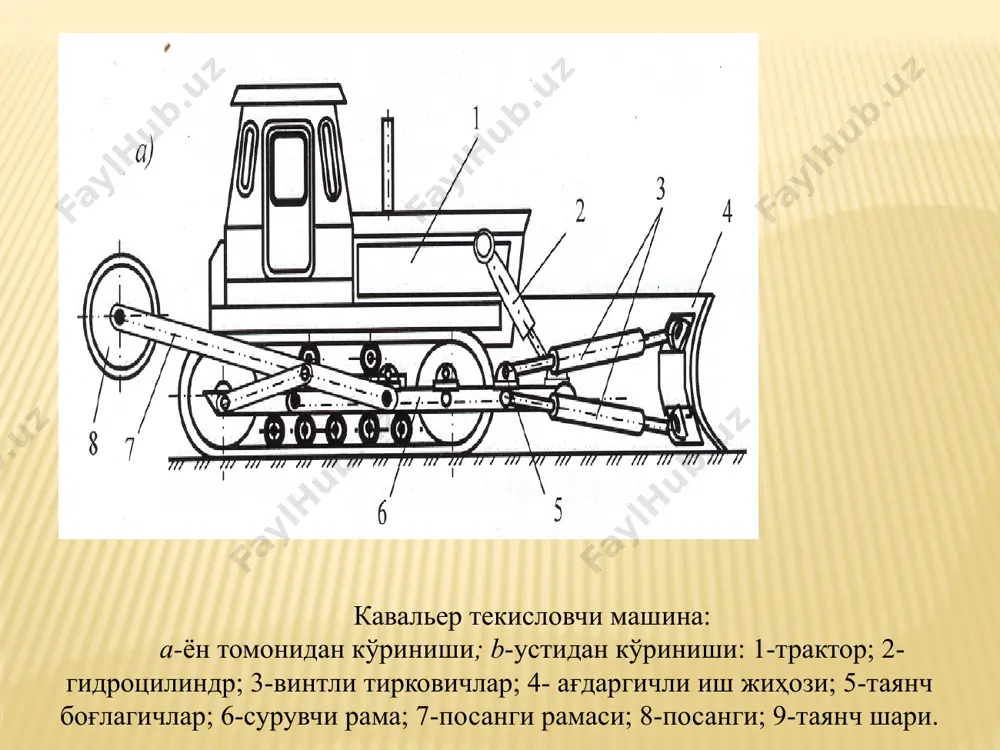

чи - α, қамровчи - β ва горизонтга нисбатан оғиш - λ бурчаклардир. кавальер текисловчи машина: а-ён томонидан кўриниши; b-устидан кўриниши: 1-трактор; 2-гидроцилиндр; 3-винтли тирковичлар; 4- ағдаргичли иш жиҳози; 5-таянч боғлагичлар; 6-сурувчи рама; 7-посанги рамаси; 8-посанги; 9-таянч шари. кавальер текисловчи машина:а-ён томонидан кўриниши; b-устидан кўриниши: 1-трактор; 2-гидроцилиндр; 3-винтли тирковичлар; 4- ағдаргичли иш жиҳози; 5-таянч боғлагичлар; 6-сурувчи рама; 7-посанги рамаси; 8-посанги; 9-таянч шари. занжирли трактор базасидаги кавальер текислагич: а-умумий кўриниши; b-ағдаргични бурувчи механизмлар; 1-ағдаргич (отвал); 2-гидроцилиндр; 3-сурувчи рама; 4-юриш жиҳозининг рамаси; 5-посанги; 6-трактор; 7-ағдаргични бурувчи гидроцилиндр; 8-қўзғалувчи рама; 9-ағдаргични эгувчи механизм. кўрсаткичлари қийматлари қуввати, квт иш жиҳозининг узунлиги, м иш жиҳозининг баландлиги, м тупроқни кўтариш баландлиги, м қамраш бурчагининг чегаравий қиймати, град иш жиҳозининг массаси, кг 37...96 2,5...6,8 0,8...1,75 0,6...1,05 450...900 650...4700 кавальер текисловчи машинанинг асосий кўрсаткичлари канал туби ва деворлари (откоси)ни текислаш машиналари қазилган каналларнинг туби ва деворлари (откоси)ни текислашдан асосий мақсад, унинг сиртига юқори сифатли ва бир хил қалинликда …

тланиб, уни тозалайди (а-расм). шу экскаваторнинг хартумига ўрнатилган тирноқли 7 иш жиҳозининг пастга қиладиган ҳаракати ёрдамида канал откоси тозаланади (b-расм). канал откосини тозалашда, трактор ва автогрейдр базасидаги махсус иш жиҳозли тозалагичлардан ҳам фойдаланилади (e, f, g, h-расм). кўп чўмичли 17 иш жиҳозига эга бўлган канал откосини тозалаш учун мўлжалланган экскаватор, махсус канал туби ва қирғоғига ўрнатилган темир йўл 18 га ўрнатилган ферма 16 дан ташкил топган (20, i-расм). чўмичлар ёрдамида канал откосидаги грунтлар қирқилиб, тасмали юклагич 19 га тушади ва у тупроқни маълум масофага чиқариб ташлайди. темир йўллар, канал нишаблигига муттаносиб равишда ўрнатилади. бу машинанинг ютуғи, уларнинг тўхтовсиз ишлашидир. канал туби ва деворлари (откоси)ни текислаш машиналари: а-махсус чўмичли экскаватор; b-махсус тирноқли иш жиҳозига эга бўлган экскаватор; d-махсус чўмичли экскаватор драглайн; e-махсус иш жиҳозли грейдер; f-махсус иш жиҳозли бульдозер; g-трактор орқасига ўрнатилган махсус иш жиҳозли текислагич; h-автогрейдрга ўрнатилган махсус иш жиҳозли тозалагич; i-кўп чўмичли канал откосини тозалагич; 1-экскаваторнинг айланиш платформаси; 2-хартум; …

ушбу темир йўлга, канал тозаловчи машина махсус юк кўтарувчи машиналар ёрдамида ўрнатилади. темир йўл 5 га ўрнатилган машина ҳаракатни юриш ускунаси 9 орқали олади (21-расм). 8 7 6 5 4 3 2 1 9 канал сиртини тўлиқ текисловчи машина: 1-тасмали юклагич; 2-винтли механизм; 3-ферма; 4-бошқарув жойи; 5-темир йўл; 6-кўп чўмичли иш жиҳози; 7-чўмич занжирини йўналтирувчи мослама; 8-иш жиҳозининг рамаси; 9-юриш мосламаси винтли механизм 2 ёрдамида керакли қирқиш қалинлиги ўрнатилиб, кўп чўмичли иш жиҳози 6 га ҳаракат берилади ва у қирқилган тупроқни бўйлама ва кўндаланг тасмали юклагичлар орқали каналнинг бирор ён томонига чиқариб ташланади. темир йўлдан машинанинг бир ўтишида қирқиш қалинлиги 0,15 м дан ошмаслик керак. агар қирқиш қалинлиги 0,15 м дан юқори бўлса, уни бир неча бор шу йўлдан қайта ўтиш орқали амалга ошириш зарур. бунда қирқиш қалинлиги винтли механизмлар орқали ўзгартирилади. канал сиртини тўла текисловчи машинанинг иш жараёни 22-расмда келтирилган. бунда ҳаракат манбаси 7, яъни ички ёнув двигатели ёрдамида …

сининг узатмалар қутиси. ҳаракат манбаси 7, 9 орқали ҳаракат тегишли равишда юриш ускунаси 11, кўп чўмичли иш жиҳози 4, тасмали юклагичлар 5 ва 8, винтли механизм 12 ларга тақсимланади. тракторнинг мотори 7, генератор 9 ни ҳаракатга келтириб, электр энергиясини ишлаб чиқаради. генератордан электр энергияси тегишли редукторлар ёрдамида, юриш ускунаси 19, тасмали юклагич 5, 8 ва кўп чўмичли иш жиҳози 4 ларга электр маторлар орқали узатилади. канал сиртида унча катта бўлмаган қалинликдаги тупроқларни қирқишда махсус машиналар ишлатилади. бу машиналарнинг тасмали юклагичлари бўлмайди ва каналнинг сирти бўйлаб қирқилган тупроқ, кўп чўмичли иш жиҳози ёрдамида чиқариб ташланади. канал қирғоқларини унинг нишаблигига мос равишда текисланиб, унга темир йўл ўрнатилади. ушбу темир йўлга, канал тозаловчи машина махсус юк кўтарувчи машиналар ёрдамида ўрнатилади. темир йўл 8 га ўрнатилган машина ҳаракатланди. винтли механизм 4 ёрдамида керакли қирқиш қалинлиги ўрнатилиб, кўп чўмичли иш жиҳози 5 га ҳаракат берилади. кўп чўмичли иш жиҳозининг бир томон занжири узайтирилган бўлиб, қирқилган …
