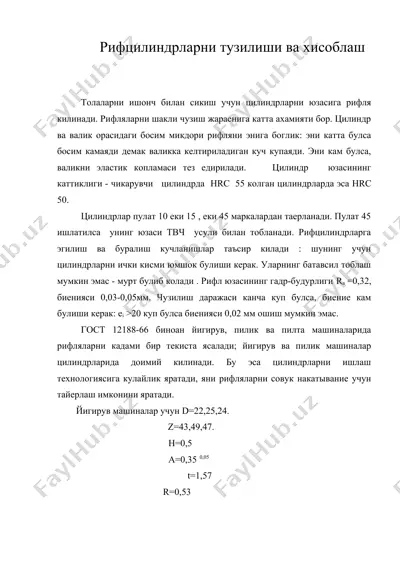

1403249077_43871.doc рифцилиндрларни тузилиши ва хисоблаш толаларни ишонч билан сикиш учун цилиндрларни юзасига рифля килинади. рифляларни шакли чузиш жараенига катта ахамияти бор. цилиндр ва валик орасидаги босим микдори рифляни энига боглик: эни катта булса босим камаяди демак валикка келтириладиган куч купаяди. эни кам булса, валикни эластик копламаси тез едирилади. цилиндр юзасининг каттиклиги - чикарувчи цилиндрда hrc 55 колган цилиндрларда эса hrc 50. цилиндрлар пулат 10 еки 15 , еки 45 маркалардан таерланади. пулат 45 ишлатилса унинг юзаси твч усули билан тобланади. рифцилиндрларга эгилиш ва буралиш кучланишлар таъсир килади : шунинг учун цилиндрларни ички кисми юмшок булиши керак. уларнинг батавсил тоблаш мумкин эмас - мурт булиб колади . рифл юзасининг гадр-будурлиги ra =0,32, биенияси 0,03-0,05мм. чузилиш даражаси канча куп булса, биение кам булиши керак: еi >20 куп булса биенияси 0,02 мм ошиш мумкин эмас. гост 12188-66 биноан йигирув, пилик ва пилта машиналарида рифляларни кадами бир текиста ясалади; йигирув ва пилик машиналар цилиндрларида …

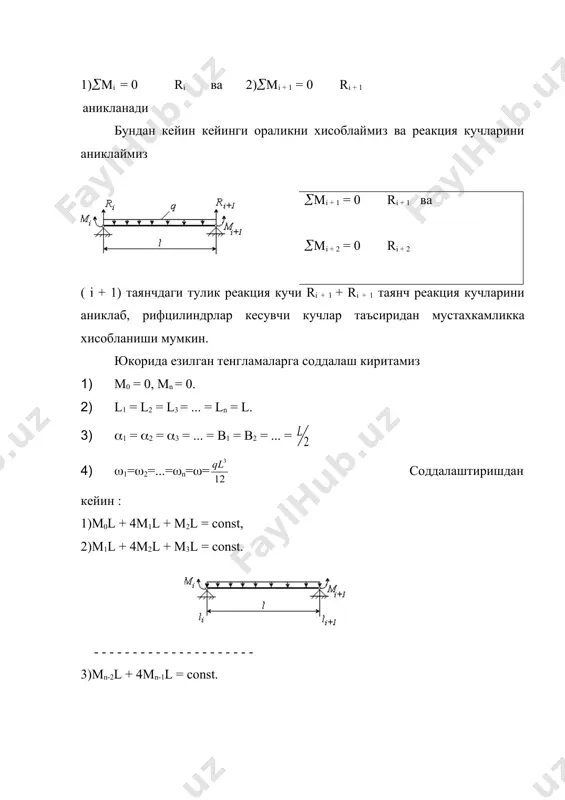

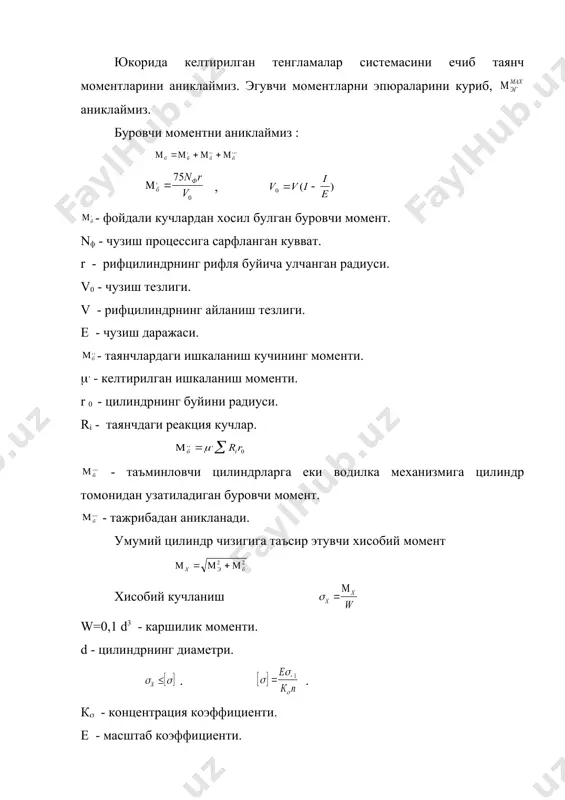

2 = 0 ri + 2 ( i + 1) таянчдаги тулик реакция кучи ri + 1 + ri + 1 таянч реакция кучларини аниклаб, рифцилиндрлар кесувчи кучлар таъсиридан мустахкамликка хисобланиши мумкин. юкорида езилган тенгламаларга соддалаш киритамиз 1) м0 = 0, мn = 0. 2) l1 = l2 = l3 = ... = ln = l. 3) (1 = (2 = (3 = ... = b1 = b2 = ... = 4) (1=(2=...=(n=(= соддалаштиришдан кейин : 1)м0l + 4m1l + m2l = const, 2)m1l + 4m2l + m3l = const. - - - - - - - - - - - - - - - - - - - - - 3)mn-2l + 4mn-1l = const. юкорида келтирилган тенгламалар системасини ечиб таянч моментларини аниклаймиз. эгувчи моментларни эпюраларини куриб, аниклаймиз. буровчи моментни аниклаймиз : , - фойдали кучлардан хосил булган буровчи момент. nф - чузиш процессига сарфланган кувват. r - рифцилиндрнинг …

рифцилиндрларни тузилиши ва хисоблаш - Page 3

рифцилиндрларни тузилиши ва хисоблаш - Page 4

рифцилиндрларни тузилиши ва хисоблаш - Page 5

Хотите читать дальше?

Скачайте полный файл бесплатно через Telegram.

Скачать полный файл

О "рифцилиндрларни тузилиши ва хисоблаш"

1403249077_43871.doc рифцилиндрларни тузилиши ва хисоблаш толаларни ишонч билан сикиш учун цилиндрларни юзасига рифля килинади. рифляларни шакли чузиш жараенига катта ахамияти бор. цилиндр ва валик орасидаги босим микдори рифляни энига боглик: эни катта булса босим камаяди демак валикка келтириладиган куч купаяди. эни кам булса, валикни эластик копламаси тез едирилади. цилиндр юзасининг каттиклиги - чикарувчи цилиндрда hrc 55 колган цилиндрларда эса hrc 50. цилиндрлар пулат 10 еки 15 , еки 45 маркалардан таерланади. пулат 45 ишлатилса унинг юзаси твч усули билан тобланади. рифцилиндрларга эгилиш ва буралиш кучланишлар таъсир килади : шунинг учун цилиндрларни ички кисми юмшок булиши керак. уларнинг батавсил тоблаш мумкин эмас - мурт булиб колади . рифл юзасининг гадр-будурлиги ra =0,32, бие...
