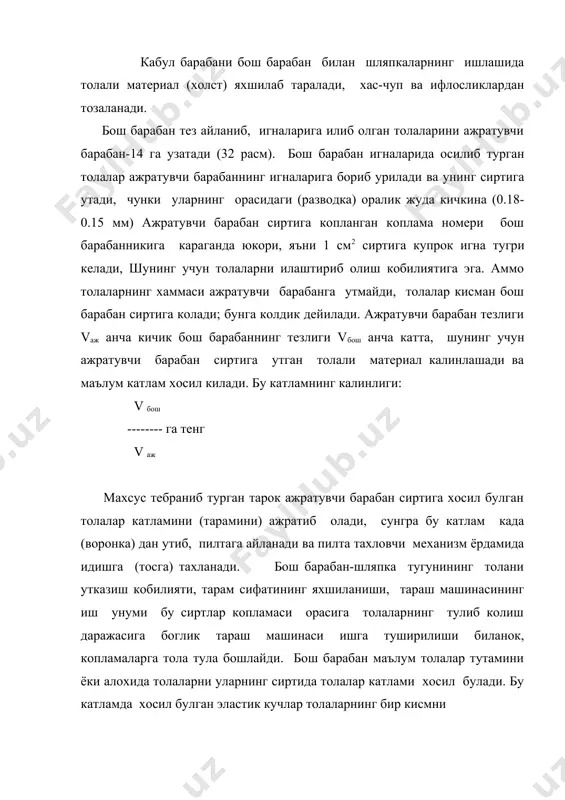

1403336063_44583.doc бош барабандан ажратувчи барабанга толаларнинг утиш жараёни режа: 1. бош барабан билан ажратиш барабани орасидаги тараш жа- раёни. 2.ажратувчи барабан сиртидан тарамни ажратиб олиш ва пилта хосил килиш. 3.с-50 маркали тараш машинасининг афзалликлари. 4.тараш машинасининг тараш даражаси. кабул барабани бош барабан билан шляпкаларнинг ишлашида толали материал (холст) яхшилаб таралади, хас-чуп ва ифлосликлардан тозаланади. бош барабан тез айланиб, игналарига илиб олган толаларини ажратувчи барабан-14 га узатади (32 расм). бош барабан игналарида осилиб турган толалар ажратувчи барабаннинг игналарига бориб урилади ва унинг сиртига утади, чунки уларнинг орасидаги (разводка) оралик жуда кичкина (0.18-0.15 мм) ажратувчи барабан сиртига копланган коплама номери бош барабанникига караганда юкори, яъни 1 см2 сиртига купрок игна тугри келади, шунинг учун толаларни илаштириб олиш кобилиятига эга. аммо толаларнинг хаммаси ажратувчи барабанга утмайди, толалар кисман бош барабан сиртига колади; бунга колдик дейилади. ажратувчи барабан тезлиги vаж анча кичик бош барабаннинг тезлиги vбош анча катта, шунинг учун ажратувчи барабан сиртига утган …

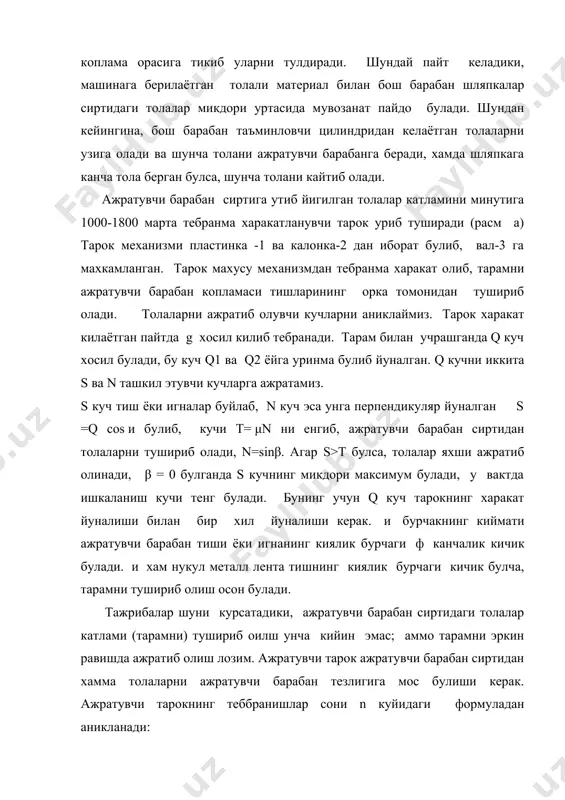

нага берилаётган толали материал билан бош барабан шляпкалар сиртидаги толалар микдори уртасида мувозанат пайдо булади. шундан кейингина, бош барабан таъминловчи цилиндридан келаётган толаларни узига олади ва шунча толани ажратувчи барабанга беради, хамда шляпкага канча тола берган булса, шунча толани кайтиб олади. ажратувчи барабан сиртига утиб йигилган толалар катламини минутига 1000-1800 марта тебранма харакатланувчи тарок уриб туширади (расм а) тарок механизми пластинка -1 ва калонка-2 дан иборат булиб, вал-3 га махкамланган. тарок махусу механизмдан тебранма харакат олиб, тарамни ажратувчи барабан копламаси тишларининг орка томонидан тушириб олади. толаларни ажратиб олувчи кучларни аниклаймиз. тарок харакат килаётган пайтда g хосил килиб тебранади. тарам билан учрашганда q куч хосил булади, бу куч q1 ва q2 ёйга уринма булиб йуналган. q кучни иккита s ва n ташкил этувчи кучларга ажратамиз. s куч тиш ёки игналар буйлаб, n куч эса унга перпендикуляр йуналган s =q cos и булиб, кучи т= μn ни енгиб, ажратувчи барабан сиртидан толаларни …

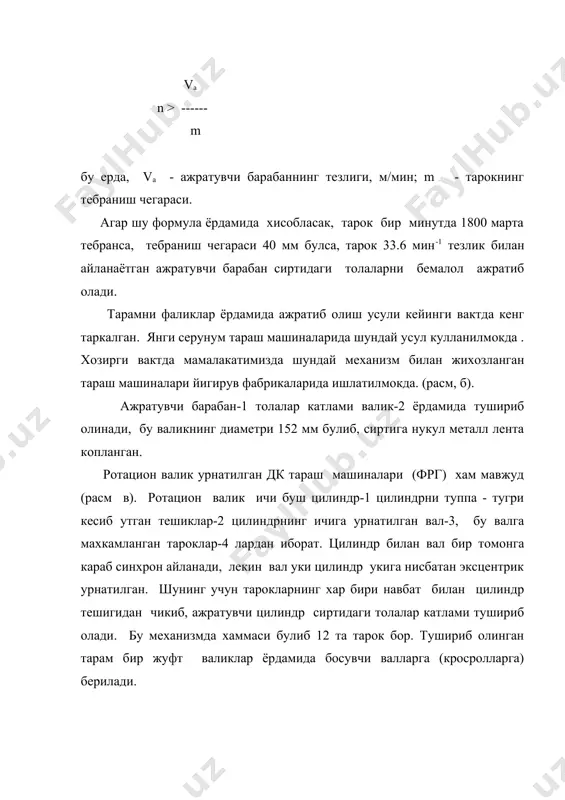

араси 40 мм булса, тарок 33.6 мин-1 тезлик билан айланаётган ажратувчи барабан сиртидаги толаларни бемалол ажратиб олади. тарамни фаликлар ёрдамида ажратиб олиш усули кейинги вактда кенг таркалган. янги серунум тараш машиналарида шундай усул кулланилмокда . хозирги вактда мамалакатимизда шундай механизм билан жихозланган тараш машиналари йигирув фабрикаларида ишлатилмокда. (расм, б). ажратувчи барабан-1 толалар катлами валик-2 ёрдамида тушириб олинади, бу валикнинг диаметри 152 мм булиб, сиртига нукул металл лента копланган. ротацион валик урнатилган дк тараш машиналари (фрг) хам мавжуд (расм в). ротацион валик ичи буш цилиндр-1 цилиндрни туппа - тугри кесиб утган тешиклар-2 цилиндрнинг ичига урнатилган вал-3, бу валга махкамланган тароклар-4 лардан иборат. цилиндр билан вал бир томонга караб синхрон айланади, лекин вал уки цилиндр укига нисбатан эксцентрик урнатилган. шунинг учун тарокларнинг хар бири навбат билан цилиндр тешигидан чикиб, ажратувчи цилиндр сиртидаги толалар катлами тушириб олади. бу механизмда хаммаси булиб 12 та тарок бор. тушириб олинган тарам бир жуфт валиклар ёрдамида босувчи …

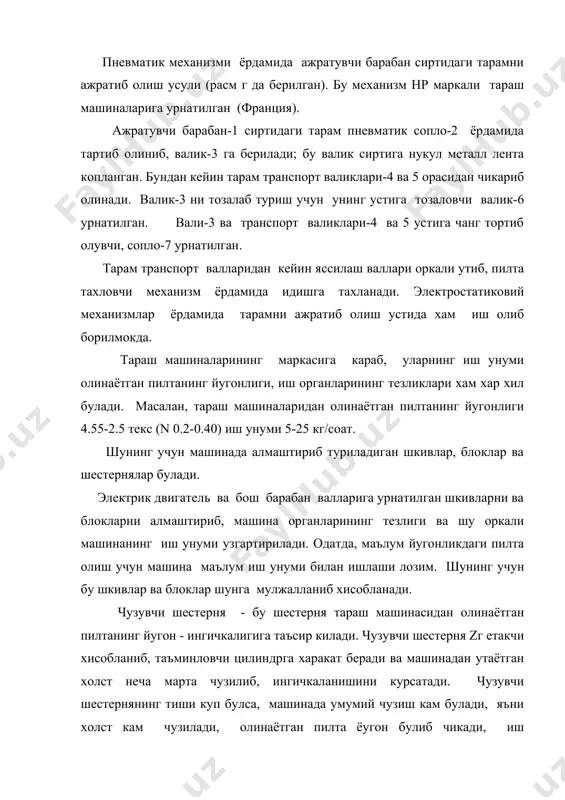

нг тезликлари хам хар хил булади. масалан, тараш машиналаридан олинаётган пилтанинг йугонлиги 4.55-2.5 текс (n 0.2-0.40) иш унуми 5-25 кг/соат. шунинг учун машинада алмаштириб туриладиган шкивлар, блоклар ва шестернялар булади. электрик двигатель ва бош барабан валларига урнатилган шкивларни ва блокларни алмаштириб, машина органларининг тезлиги ва шу оркали машинанинг иш унуми узгартирилади. одатда, маълум йугонликдаги пилта олиш учун машина маълум иш унуми билан ишлаши лозим. шунинг учун бу шкивлар ва блоклар шунга мулжалланиб хисобланади. чузувчи шестерня - бу шестерня тараш машинасидан олинаётган пилтанинг йугон - ингичкалигига таъсир килади. чузувчи шестерня zг етакчи хисобланиб, таъминловчи цилиндрга харакат беради ва машинадан утаётган холст неча марта чузилиб, ингичкаланишини курсатади. чузувчи шестернянинг тиши куп булса, машинада умумий чузиш кам булади, яъни холст кам чузилади, олинаётган пилта ёугон булиб чикади, иш унумдорлиги ортади. агар чузувчи шестернянинг тиши оз булса, умумий чузиш куп булади, яъни холст куп чузилади, олинаётган пилта ингичка булиб чикади. чузувчи шестерня толаларининг таралиш …

(s) куйидаги формуладан аникланади: π * dб * nб * 1000 dб * nб * 1000 s = ------------------------- = ----------------------- π * dу * nу * t х dу * nу * tх π * dб * nб * nx dб * nб * nx s = ------------------------- = ----------------------- π * dу * nу dу * nу бу ерда, тх - холстнинг йугонлиги, текс; nx - холстнинг номери; d б - бош барабаннинг тезолиги, мин-1 ; d у - таъминловчи цилиндрнинг диаметри, мм ; n у - таъминловчи цилиндрнинг тезлиги, мин-1; d б - бош барабаннинг диаметри, мм ; юргизувчи шестерня zю харакатни ажратувчи барабанга бериб, унинг тезлигини узгартириш оркали машинанинг иш унумига таъсир килади. zю тиши канча куп булса, ажратувчи барабан тез айланади ва иш унуми шунча юкори булади ва аксинча. машинанинг иш унуми ростланиб туришда бу шестерня тишлари сонини тугри хисоблаш мухим. "бухоротекс" хиссадорлик жамиятида карашли …
