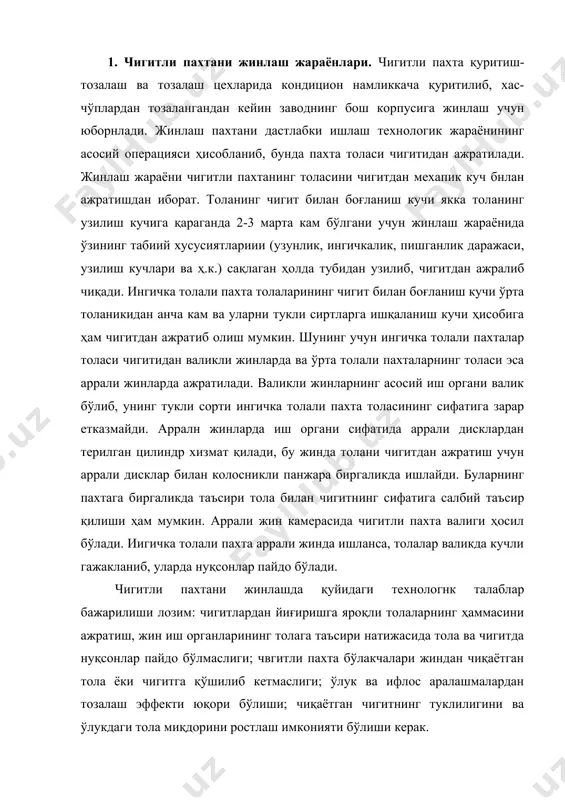

1404306233_52604.doc чигитли пахтани валикли жинларда ишлаш. толани тозалаш режа: 1. чигитли пахтани жинлаш жараёнлари. 2. валикли жинлар конструкциясн. 3. валикли жиннинг асосий иш органлари. 4. тола тозалаш технологик схемаси. 5. конденсерлар 1. чигитли пахтани жинлаш жараёнлари. чигитли пахта қуритиш-тозалаш ва тозалаш цехларида кондицион намликкача қуритилиб, хас-чўплардан тозалангандан кейин заводнинг бош корпусига жинлаш учун юборнлади. жинлаш пахтани дастлабки ишлаш технологик жараёнининг асосий операцияси ҳисобланиб, бунда пахта толаси чигитидан ажратилади. жинлаш жараёни чигитли пахтанинг толасини чигитдан мехапик куч бнлан ажратишдан иборат. толанинг чигит билан боғланиш кучи якка толанинг узилиш кучига қараганда 2-3 марта кам бўлгани учун жинлаш жараёнида ўзининг табиий хусусиятлариии (узунлик, ингичкалик, пишганлик даражаси, узилиш кучлари ва ҳ.к.) сақлаган ҳолда тубидан узилиб, чигитдан ажралиб чиқади. ингичка толали пахта толаларининг чигит билан боғланиш кучи ўрта толаникидан анча кам ва уларни тукли сиртларга ишқаланиш кучи ҳисобига ҳам чигитдан ажратиб олиш мумкин. шунинг учун ингичка толали пахталар толаси чигитидан валикли жинларда ва ўрта толали …

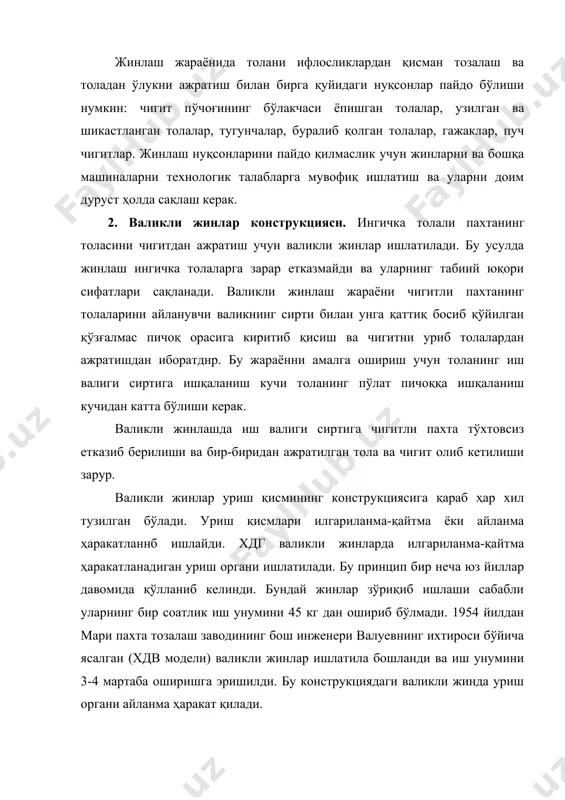

итда нуқсонлар пайдо бўлмаслиги; чвгитли пахта бўлакчалари жиндан чиқаётган тола ёки чигитга қўшилиб кетмаслиги; ўлук ва ифлос аралашмалардан тозалаш эффекти юқори бўлиши; чиқаётган чигитнинг туклилигини ва ўлукдаги тола миқдорини ростлаш имконияти бўлиши керак. жинлаш жараёнида толани ифлосликлардан қисман тозалаш ва толадан ўлукни ажратиш билан бирга қуйидаги нуқсонлар пайдо бўлиши нумкин: чигит пўчоғининг бўлакчаси ёпишган толалар, узилган ва шикастланган толалар, тугунчалар, буралиб қолган толалар, гажаклар, пуч чигитлар. жинлаш нуқсонларини пайдо қилмаслик учун жинларни ва бошқа машиналарни технологик талабларга мувофиқ ишлатиш ва уларни доим дуруст ҳолда сақлаш керак. 2. валикли жинлар конструкциясн. ингичка толали пахтанинг толасини чигитдан ажратиш учун валикли жинлар ишлатилади. бу усулда жинлаш ингичка толаларга зарар етказмайди ва уларнинг табиий юқори сифатлари сақланади. валикли жинлаш жараёни чигитли пахтанинг толаларини айланувчи валикнинг сирти билан унга қаттиқ босиб қўйилган қўзғалмас пичоқ орасига киритиб қисиш ва чигитни уриб толалардан ажратишдан иборатднр. бу жараённи амалга ошириш учун толанинг иш валиги сиртига ишқаланиш кучи толанинг …

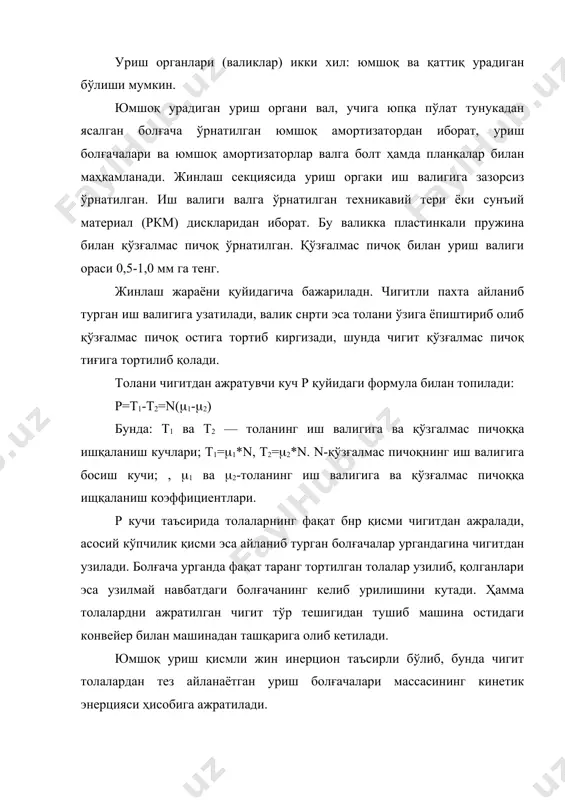

ганлари (валиклар) икки хил: юмшоқ ва қаттиқ урадиган бўлиши мумкин. юмшоқ урадиган уриш органи вал, учига юпқа пўлат тунукадан ясалган болғача ўрнатилган юмшоқ амортизатордан иборат, уриш болғачалари ва юмшоқ амортизаторлар валга болт ҳамда планкалар билан маҳкамланади. жинлаш секциясида уриш оргаки иш валигига зазорсиз ўрнатилган. иш валиги валга ўрнатилган техникавий тери ёки сунъий материал (ркм) дискларидан иборат. бу валикка пластинкали пружина билан қўзғалмас пичоқ ўрнатилган. қўзғалмас пичоқ билан уриш валиги ораси 0,5-1,0 мм га тенг. жинлаш жараёни қуйидагича бажариладн. чигитли пахта айланиб турган иш валигига узатилади, валик снрти эса толани ўзига ёпиштириб олиб қўзғалмас пичоқ остига тортиб киргизади, шунда чигит қўзғалмас пичоқ тиғига тортилиб қолади. толани чигитдан ажратувчи куч р қуйидаги формула билан топилади: p=t1-t2=n((1-(2) бунда: т1 ва т2 — толанинг иш валигига ва қўзгалмас пичоққа ишқаланиш кучлари; т1=(1*n, т2=(2*n. n-қўзғалмас пичоқнинг иш валигига босиш кучи; , (1 ва (2-толанинг иш валигига ва қўзғалмас пичоққа ищқаланиш коэффициентлари. р кучи таъсирида толаларнинг …

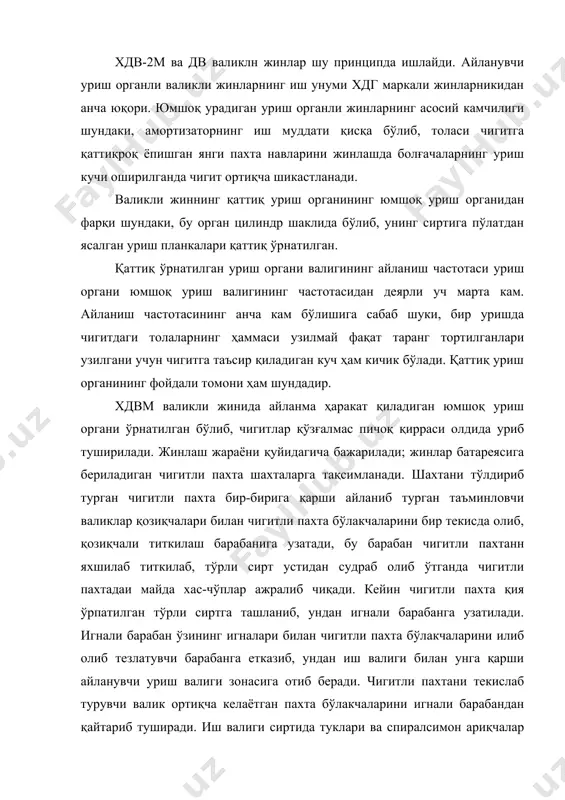

ликли жиннинг қаттиқ уриш органининг юмшоқ уриш органидан фарқи шундаки, бу орган цилиндр шаклида бўлиб, унинг сиртига пўлатдан ясалган уриш планкалари қаттиқ ўрнатилган. қаттиқ ўрнатилган уриш органи валигининг айланиш частотаси уриш органи юмшоқ уриш валигининг частотасидан деярли уч марта кам. айланиш частотасининг анча кам бўлишига сабаб шуки, бир уришда чигитдаги толаларнинг ҳаммаси узилмай фақат таранг тортилганлари узилгани учун чигитга таъсир қиладиган куч ҳам кичик бўлади. қаттиқ уриш органининг фойдали томони ҳам шундадир. хдвм валикли жинида айланма ҳаракат қиладиган юмшоқ уриш органи ўрнатилган бўлиб, чигитлар қўзғалмас пичоқ қирраси олдида уриб туширилади. жинлаш жараёни қуйидагича бажарилади; жинлар батареясига бериладиган чигитли пахта шахталарга тақсимланади. шахтани тўлдириб турган чигитли пахта бир-бирига қарши айланиб турган таъминловчи валиклар қозиқчалари билан чигитли пахта бўлакчаларини бир текисда олиб, қозиқчали титкилаш барабанига узатади, бу барабан чигитли пахтанн яхшилаб титкилаб, тўрли сирт устидан судраб олиб ўтганда чигитли пахтадаи майда хас-чўплар ажралиб чиқади. кейин чигитли пахта қия ўрпатилган тўрли сиртга ташланиб, …

абан остидаги тўрли сирт кўзларидан ўтиб, қия тўрли сиртга ва чигит конвейерига тушади. бу жараёнда чигитли пахтанинг айрим бўлакчалари игнали барабан ёрдамида қайтадан илиб олиниб яна иш валигига ва уриш органига қайтарилаверади, жинлаш жараёни такрорланади. бу жараён чигитдаги ҳамма толалар ажратиб олингунча қайтарила беради. чигитдан ажратилган толаларни иш валигидан олиш учун ажратиш валиги хизмат қилади. бу толалар вакуум клапан орқали тола трубасига узатилади ва конденсерга етказилади. хдвм маркали жиннинг техник характеристикаси тола бўйича аш унуми, кг/соат 80 гача тозалаш эффекти, % 25 гача валикларни айлантирадиган электр моторлар иш валиги ао-52-6, 4,5 квт уриш валиги ао-42-6, 1,7квт валикларнинг абланиш частотаси, мин-1 иш валиги 220 уриш валиги 1800 технологик зазорлар, мм: қозиқчалар билан тур ораси 12 иш валиги билан уриш болгачаларининг учи ўртасидаги оралиқ 1 тўр билан чгинли барабан ораси 10 тўр билан уриш валиги ораси 15 иш валигшшиг диаметри, мм: энг каттаси 180 энг кичиги 130 уриш валигининг диаметри, мм 74 …
