андазаларни техник кўпайтириш

DOC 804,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

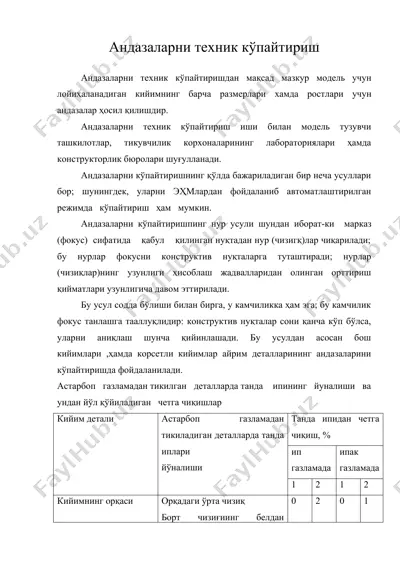

1403150168_43521.doc андазаларни техник кўпайтириш андазаларни техник кўпайтиришдан мақсад мазкур модель учун лойиҳаланадиган кийимнинг барча размерлари хамда ростлари учун андазалар ҳосил қилишдир. андазаларни техник кўпайтириш иши билан модель тузувчи ташкилотлар, тикувчилик корхоналарининг лабораториялари ҳамда конструкторлик бюролари шуғулланади. андазаларни кўпайтиришнинг қўлда бажариладиган бир неча усуллари бор; шунингдек, уларни эҳмлардан фойдаланиб автоматлаштирилган режимда кўпайтириш ҳам мумкин. андазаларни кўпайтиришпинг нур усули шундан иборат-ки марказ (фокус) сифатида қабул қилинган нуқтадан нур (чизигқ)лар чиқарилади; бу нурлар фокусни конструктив нуқталарга туташтиради; нурлар (чизиқлар)нинг узунлиги ҳисоблаш жадвалларидан олинган орттириш қийматлари узунлигича давом эттирилади. бу усул содда бўлиши билан бирга, у камчиликка ҳам эга; бу камчилик фокус танлашга тааллуқлидир: конструктив нуқталар сони қанча кўп бўлса, уларни аниқлаш шунча қийинлашади. бу усулдан асосан бош кийимлари ,ҳамда корсетли кийимлар айрим деталларининг андазаларини кўпайтиришда фойдаланилади. астарбоп газламадан тикилган деталларда танда ипининг йуналиши ва ундан йўл қўйиладиган четга чиқишлар кийим детали астарбоп газламадан тикиладиган деталларда танда иплари йўналиши танда ипидан четга чиқиш, % …

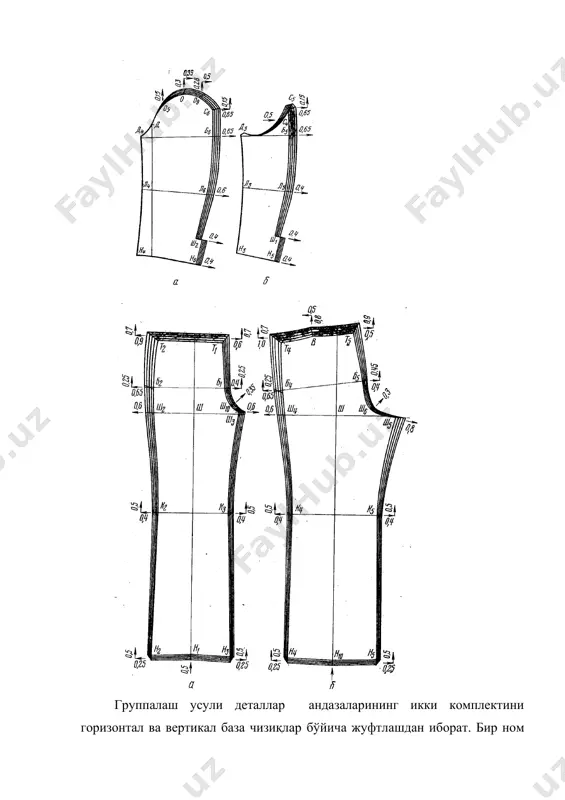

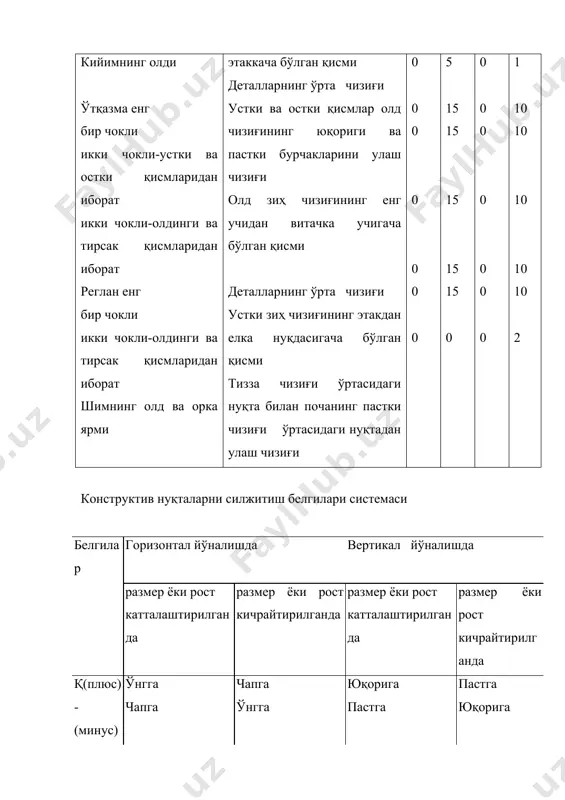

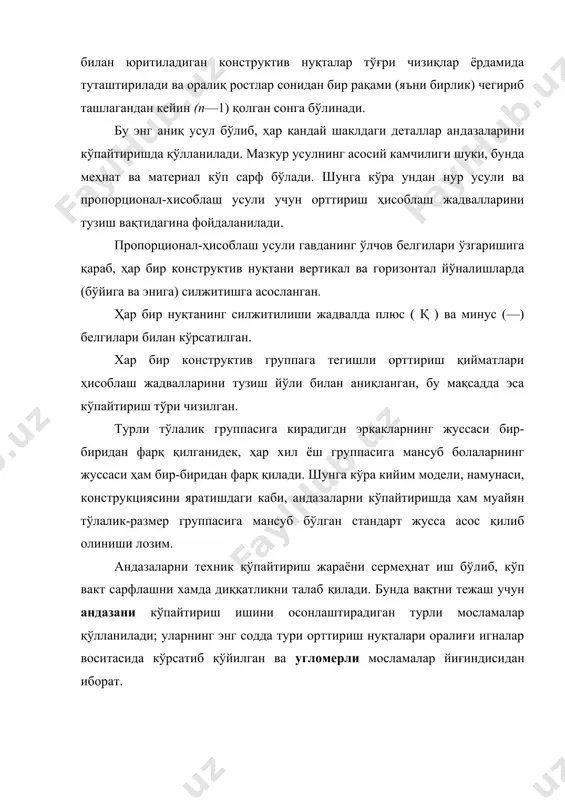

0 0 0 2 5 15 15 15 15 15 0 0 0 0 0 0 0 0 0 1 1 10 10 10 10 10 2 конструктив нуқталарни силжитиш белгилари системаси белгилар горизонтал йўналишда вертикал йўналишда размер ёки рост катталаштирилганда размер ёки рост кичрайтирилганда размер ёки рост катталаштирилганда размер ёки рост кичрайтирилганда қ(плюс) -(минус) ўнгга чапга чапга ўнгга юқорига пастга пастга юқорига группалаш усули деталлар андазаларининг икки комплектини горизонтал ва вертикал база чизиқлар бўйича жуфтлашдан иборат. бир ном билан юритиладиган конструктив нуқталар тўғри чизиқлар ёрдамида туташтирилади ва оралиқ ростлар сонидан бир рақами (яъни бирлик) чегириб ташлагандан кейин (п—1) қолган сонга бўлинади. бу энг аниқ усул бўлиб, ҳар қандай шаклдаги деталлар андазаларини кўпайтиришда қўлланилади. мазкур усулнинг асосий камчилиги шуки, бунда меҳнат ва материал кўп сарф бўлади. шунга кўра ундан нур усули ва пропорционал-хисоблаш усули учун орттириш ҳисоблаш жадвалларини тузиш вақтидагина фойдаланилади. пропорционал-ҳисоблаш усули гавданинг ўлчов белгилари ўзгаришига қараб, ҳар бир …

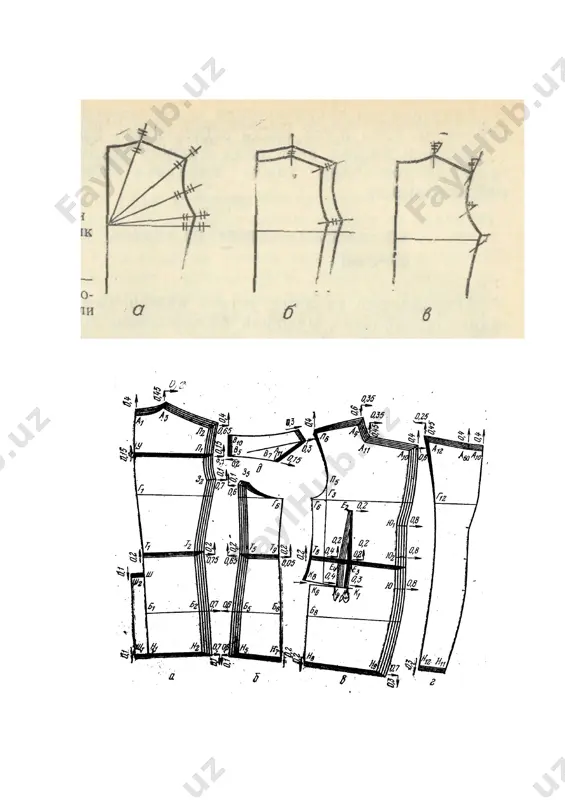

и оралиғи игналар воситасида кўрсатиб қўйилган ва угломерли мосламалар йиғиндисидан иборат.

Ko'proq o'qimoqchimisiz?

Faylni Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"андазаларни техник кўпайтириш" haqida

1403150168_43521.doc андазаларни техник кўпайтириш андазаларни техник кўпайтиришдан мақсад мазкур модель учун лойиҳаланадиган кийимнинг барча размерлари хамда ростлари учун андазалар ҳосил қилишдир. андазаларни техник кўпайтириш иши билан модель тузувчи ташкилотлар, тикувчилик корхоналарининг лабораториялари ҳамда конструкторлик бюролари шуғулланади. андазаларни кўпайтиришнинг қўлда бажариладиган бир неча усуллари бор; шунингдек, уларни эҳмлардан фойдаланиб автоматлаштирилган режимда кўпайтириш ҳам мумкин. андазаларни кўпайтиришпинг нур усули шундан иборат-ки марказ (фокус) сифатида қабул қилинган нуқтадан нур (чизигқ)лар чиқарилади; бу нурлар фокусни конструктив нуқталарга туташтиради; нурлар (чизиқлар)нинг узунлиги ҳисоблаш жадвалларидан олинган орттириш қийматлари узунлигича давом этти...

DOC format, 804,5 KB. "андазаларни техник кўпайтириш"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: андазаларни техник кўпайтириш DOC Bepul yuklash Telegram
