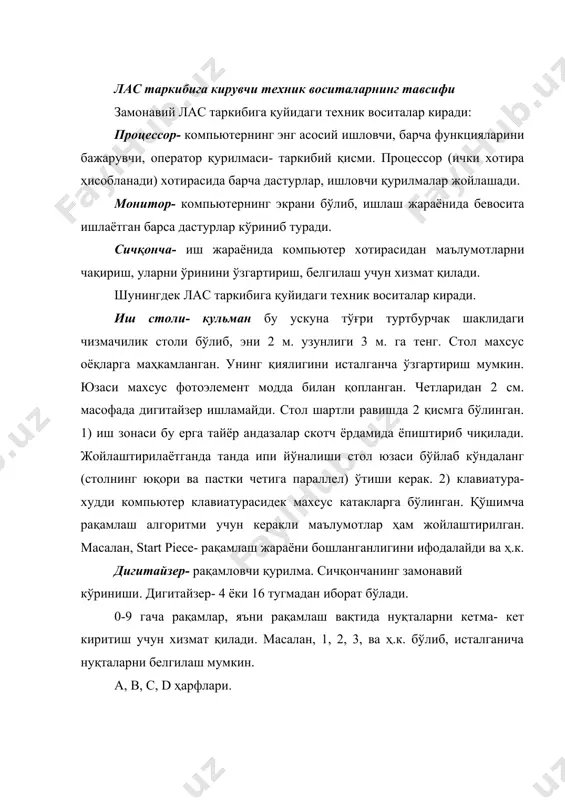

1403153549_43534.doc ласда андазалар ва жойлашмаларни бажариш ишларини кетма- кетлик тартиби режа: 1. лас комплектига кирувчи техник воситалар 2. андазаларни тайёрлашга қўйиладиган талаблар 3. accu markда электрон жадваллар билан ишлаш 4. андазаларни рақамлаш 5. pds/ silhuette да моделлаштириш 6. marker making да жойлашмани бажариш лас таркибига кирувчи техник воситаларнинг тавсифи замонавий лас таркибига қуйидаги техник воситалар киради: процессор- компьютернинг энг асосий ишловчи, барча функцияларини бажарувчи, оператор қурилмаси- таркибий қисми. процессор (ички хотира ҳисобланади) хотирасида барча дастурлар, ишловчи қурилмалар жойлашади. монитор- компьютернинг экрани бўлиб, ишлаш жараёнида бевосита ишлаётган барса дастурлар кўриниб туради. сичқонча- иш жараёнида компьютер хотирасидан маълумотларни чақириш, уларни ўринини ўзгартириш, белгилаш учун хизмат қилади. шунингдек лас таркибига қуйидаги техник воситалар киради. иш столи- кульман бу ускуна тўғри туртбурчак шаклидаги чизмачилик столи бўлиб, эни 2 м. узунлиги 3 м. га тенг. стол махсус оёқларга маҳкамланган. унинг қиялигини исталганча ўзгартириш мумкин. юзаси махсус фотоэлемент модда билан қопланган. четларидан 2 см. масофада дигитайзер …

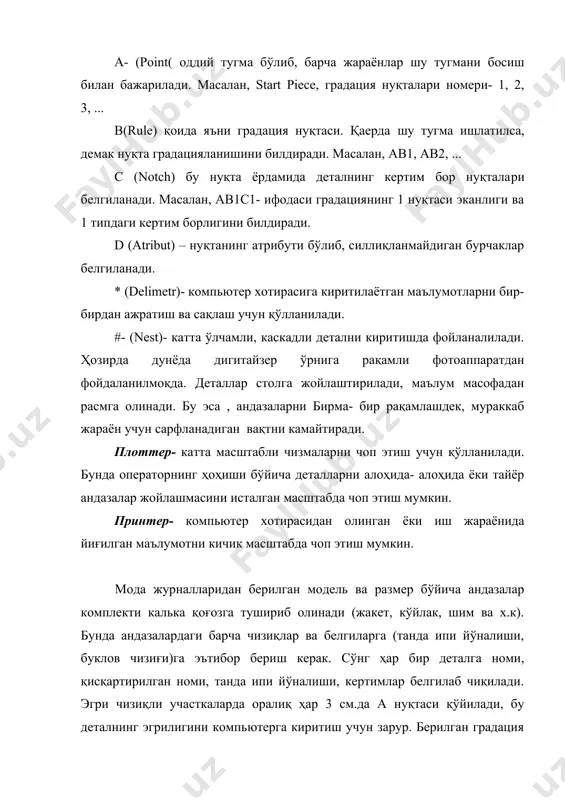

б, барча жараёнлар шу тугмани босиш билан бажарилади. масалан, start piece, градация нуқталари номери- 1, 2, 3, ... в(rule) қоида яъни градация нуқтаси. қаерда шу тугма ишлатилса, демак нуқта градацияланишини билдиради. масалан, ав1, ав2, ... с (notch) бу нуқта ёрдамида деталнинг кертим бор нуқталари белгиланади. масалан, ав1с1- ифодаси градациянинг 1 нуқтаси эканлиги ва 1 типдаги кертим борлигини билдиради. d (atribut) – нуқтанинг атрибути бўлиб, силлиқланмайдиган бурчаклар белгиланади. * (delimetr)- компьютер хотирасига киритилаётган маълумотларни бир- бирдан ажратиш ва сақлаш учун қўлланилади. #- (nest)- катта ўлчамли, каскадли детални киритишда фойланалилади. ҳозирда дунёда дигитайзер ўрнига рақамли фотоаппаратдан фойдаланилмоқда. деталлар столга жойлаштирилади, маълум масофадан расмга олинади. бу эса , андазаларни бирма- бир рақамлашдек, мураккаб жараён учун сарфланадиган вақтни камайтиради. плоттер- катта масштабли чизмаларни чоп этиш учун қўлланилади. бунда операторнинг ҳоҳиши бўйича деталларни алоҳида- алоҳида ёки тайёр андазалар жойлашмасини исталган масштабда чоп этиш мумкин. принтер- компьютер хотирасидан олинган ёки иш жараёнида йиғилган маълумотни кичик масштабда …

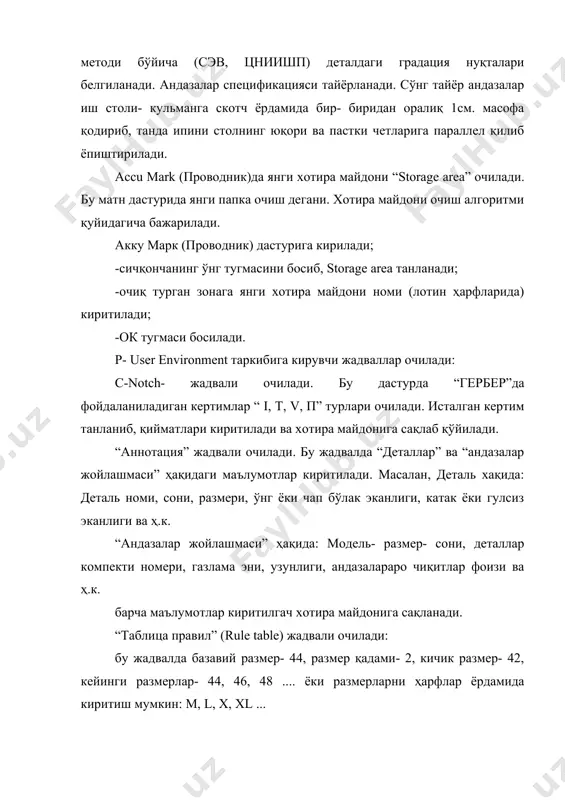

тира майдони “storage area” очилади. бу матн дастурида янги папка очиш дегани. хотира майдони очиш алгоритми қуйидагича бажарилади. акку марк (проводник) дастурига кирилади; -сичқончанинг ўнг тугмасини босиб, storage area танланади; -очиқ турган зонага янги хотира майдони номи (лотин ҳарфларида) киритилади; -ок тугмаси босилади. р- user environment таркибига кирувчи жадваллар очилади: c-notch- жадвали очилади. бу дастурда “гербер”да фойдаланиладиган кертимлар “ i, t, v, п” турлари очилади. исталган кертим танланиб, қийматлари киритилади ва хотира майдонига сақлаб қўйилади. “аннотация” жадвали очилади. бу жадвалда “деталлар” ва “андазалар жойлашмаси” ҳақидаги маълумотлар киритилади. масалан, деталь хақида: деталь номи, сони, размери, ўнг ёки чап бўлак эканлиги, катак ёки гулсиз эканлиги ва ҳ.к. “андазалар жойлашмаси” ҳақида: модель- размер- сони, деталлар компекти номери, газлама эни, узунлиги, андазалараро чиқитлар фоизи ва ҳ.к. барча маълумотлар киритилгач хотира майдонига сақланади. “таблица правил” (rule table) жадвали очилади: бу жадвалда базавий размер- 44, размер қадами- 2, кичик размер- 42, кейинги размерлар- 44, 46, 48 …

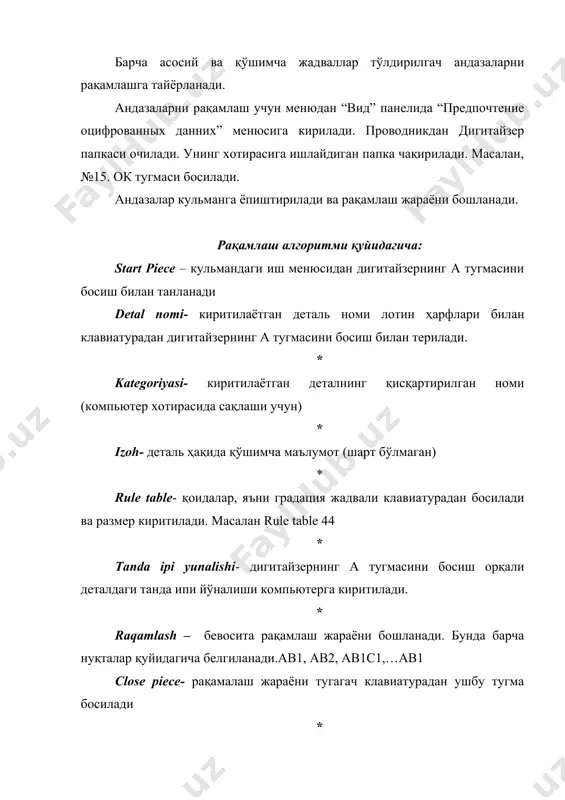

, яъни градация жадвали клавиатурадан босилади ва размер киритилади. масалан rule table 44 * tanda ipi yunalishi- дигитайзернинг а тугмасини босиш орқали деталдаги танда ипи йўналиши компьютерга киритилади. * raqamlash – бевосита рақамлаш жараёни бошланади. бунда барча нуқталар қуйидагича белгиланади.ab1, ab2, ab1c1,…ab1 close piece- рақамалаш жараёни тугагач клавиатурадан ушбу тугма босилади * end input – бу деталларни киритиш бутунлай тугуганлигини ифодалайди. барча деталлар дигитайзер хотирасига киритилгач, ҳар бирининг рақамлаш жадваллари очиб текшириб кўрилади ва “янги хотира майдони”га чақирилади. сўнг pds/ silhuette (конструктор) дастури очилади. деталлар экранга чақирилади. бу дастурда деталларни тўғрилаш, букловдаги деталларни очиб сақлаш, чок ҳақларини бериш ишлари бажарилади. шунингдек баъзи бир нуқсони бор деталлар (эгри чизиқлари қийшайган) бўлса модификация менюсига кириб нуқсонлар бартараф этилади. андазаларни барча чизиқлари бўйича текширилади. юзалари аниқланади. градация белгиланган размерлар бўйича бажарилади. бунинг учун деталлар нуқталари, категорияси ҳақидаги маълумотлар яна бир бор текшириб кўрилади. градция олдиндан берилган методика бўйича киргазилади. marker making дастурида андазалар …

кейинги жойлашмани бажариш мумкин. бир неча хилда жойлашмани бажариб, орасидан энг оптимали танлаб олинади. бунда операторнинг малакасига таянган ҳолда андазалар жойлашмаси бажарилади.
