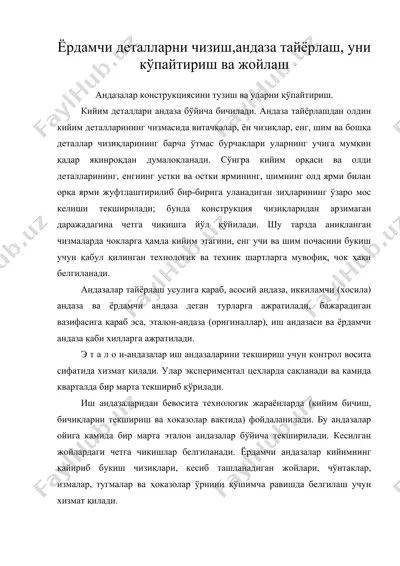

1403153826_43536.doc ёрдамчи деталларни чизиш,андаза тайёрлаш, уни кўпайтириш ва жойлаш андазалар конструкциясини тузиш ва уларни кўпайтириш. кийим деталлари андаза бўйича бичилади. андаза тайёрлашдан олдин кийим деталларининг чизмасида витачкалар, ён чизиқлар, енг, шим ва бошқа деталлар чизиқларининг барча ўтмас бурчаклари уларнинг учига мумкин қадар яқинроқдан думалоқланади. сўнгра кийим орқаси ва олди деталларининг, енгнинг устки ва остки ярмининг, шимнинг олд ярми билан орқа ярми жуфтлаштирилиб бир-бирига уланадиган зиҳларининг ўзаро мос келиши текширилади; бунда конструкция чизиқларидан арзимаган даражадагина четга чиқишга йўл қўйилади. шу тарзда аниқланган чизмаларда чокларга ҳамда кийим этагини, енг учи ва шим почасини букиш учун қабул қилинган технологик ва техник шартларга мувофиқ, чок ҳақи белгиланади. андазалар тайёрлаш усулига қараб, асосий андаза, иккиламчи (хосила) андаза ва ёрдамчи андаза деган турларга ажратилади, бажарадиган вазифасига қараб эса, эталон-андаза (оригиналлар), иш андазаси ва ёрдамчи андаза каби хилларга ажратилади. э т а л о н-андазалар иш андазаларини текшириш учун контрол восита сифатида хизмат қилади. улар экспериментал цехларда …

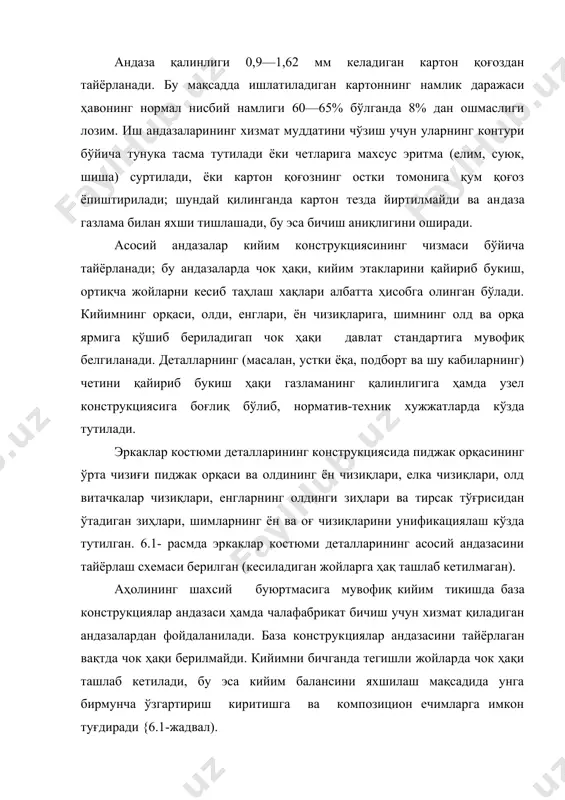

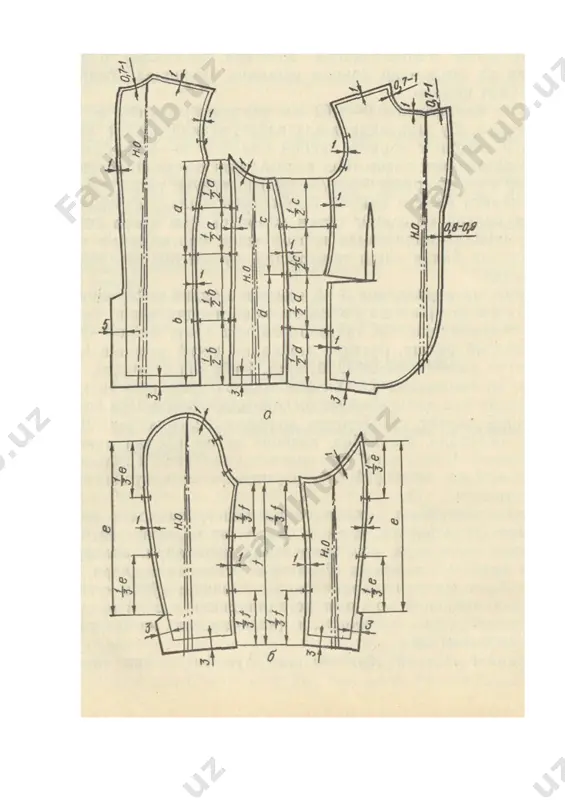

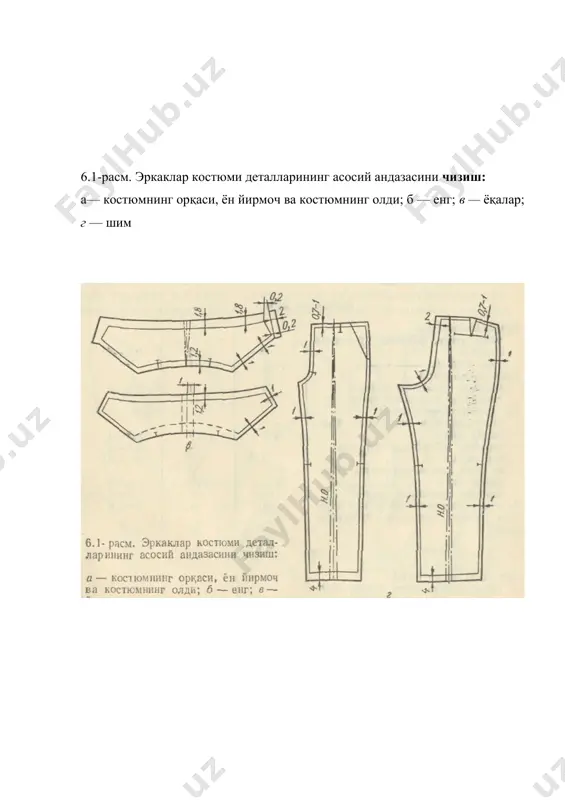

ёки картон қоғознинг остки томонига қум қоғоз ёпиштирилади; шундай қилинганда картон тезда йиртилмайди ва андаза газлама билан яхши тишлашади, бу эса бичиш аниқлигини оширади. асосий андазалар кийим конструкциясининг чизмаси бўйича тайёрланади; бу андазаларда чок ҳақи, кийим этакларини қайириб букиш, ортиқча жойларни кесиб таҳлаш хақлари албатта ҳисобга олинган бўлади. кийимнинг орқаси, олди, енглари, ён чизиқларига, шимнинг олд ва орқа ярмига қўшиб бериладигап чок ҳақи давлат стандартига мувофиқ белгиланади. деталларнинг (масалан, устки ёқа, подборт ва шу кабиларнинг) четини қайириб букиш ҳақи газламанинг қалинлигига ҳамда узел конструкциясига боғлиқ бўлиб, норматив-техник хужжатларда кўзда тутилади. эркаклар костюми деталларининг конструкциясида пиджак орқасининг ўрта чизиғи пиджак орқаси ва олдининг ён чизиқлари, елка чизиқлари, олд витачкалар чизиқлари, енгларнинг олдинги зиҳлари ва тирсак тўғрисидан ўтадиган зиҳлари, шимларнинг ён ва оғ чизиқларини унификациялаш кўзда тутилган. 6.1- расмда эркаклар костюми деталларининг асосий андазасини тайёрлаш схемаси берилган (кесиладиган жойларга ҳақ ташлаб кетилмаган). аҳолининг шахсий буюртмасига мувофиқ кийим тикишда база конструкциялар андазаси ҳамда …

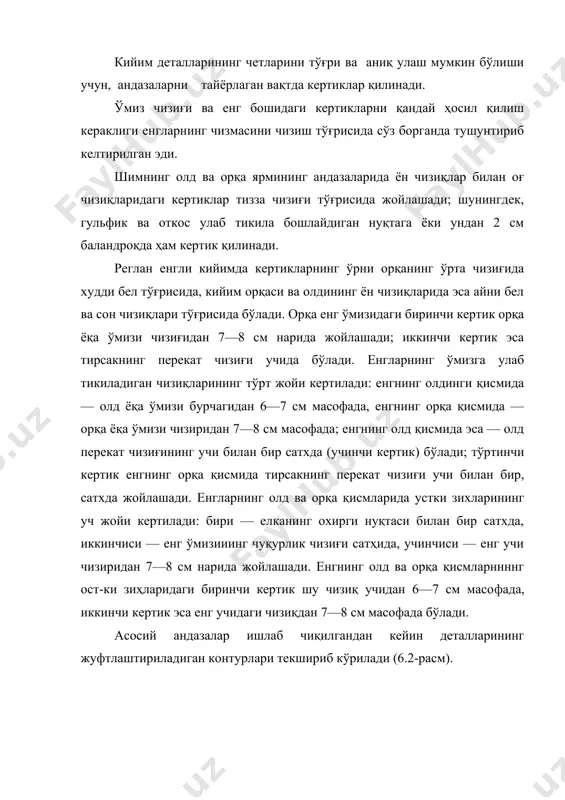

ундан 2 см баландроқда ҳам кертик қилинади. реглан енгли кийимда кертикларнинг ўрни орқанинг ўрта чизиғида худди бел тўғрисида, кийим орқаси ва олдининг ён чизиқларида эса айни бел ва сон чизиқлари тўғрисида бўлади. орқа енг ўмизидаги биринчи кертик орқа ёқа ўмизи чизиғидан 7—8 см нарида жойлашади; иккинчи кертик эса тирсакнинг перекат чизиғи учида бўлади. енгларнинг ўмизга улаб тикиладиган чизиқларининг тўрт жойи кертилади: енгнинг олдинги қисмида — олд ёқа ўмизи бурчагидан 6—7 см масофада, енгнинг орқа қисмида — орқа ёқа ўмизи чизиридан 7—8 см масофада; енгнинг олд қисмида эса — олд перекат чизиғининг учи билан бир сатхда (учинчи кертик) бўлади; тўртинчи кертик енгнинг орқа қисмида тирсакнинг перекат чизиғи учи билан бир, сатхда жойлашади. енгларнинг олд ва орқа қисмларида устки зихларининг уч жойи кертилади: бири — елканинг охирги нуқтаси билан бир сатхда, иккинчиси — енг ўмизииинг чуқурлик чизиғи сатҳида, учинчиси — енг учи чизиридан 7—8 см нарида жойлашади. енгнинг олд ва орқа қисмларннннг …

га этак чизиғи,вертикал йуналишда пастга тўғри бнчимли кийимда тўкис бичимли кийимда 3 - 2 1 - 2,5 - - 2,5 - 1 5 3 3 - 2 1 - 2,5 - - 2,5 - 1 4 3 2 2,3 - 2-2,5 0,3 2,5-3 2,5-3 2-2,5 2,5 1,7-2 0,5 5-6 - кийимнинг олди ёқа ўмизининг чети чизиқ учида,вертикал йуналишда юқорига ўмиз асосида елка чизиғи(чети) вертикал йуналишда юқорига горизонтал йуналишда чапга енг ўмизининг чети устки қисмида,горизонтал йуналишда чапга вертикал йуналишда юқорига тор жойида ён чизиқ учида,горизонтал йуналишда чапга вертикал йуналишда юқорига ён чизиқ горизонтал йуналишда чапга этак чизиғи, вертикал йуналишда пастга 2 1 3 - 2,5 - 3 2,5 - 3 5 2 1 3 - 2,5 - 3 2,5 - 3 4 2,5-3 - 2,5-3 0,5 2,5-3 2,5-3 2-2,5 2-2,5 1,7-2 2-2,5 0,5 енг енг боши чизиғи (чети) енгнинг устки қисми,тирсак чизиғининг учида, вертикал йуналишда юқорига енгнинг остки қисми,тирсак чизиғининг учида,вертикал …

ёрланадиган деталлар (кийимнинг кўкрак қисмига, елкага ва ёқа оралиғига қўйиладиган дағал матодан иборат бортовка)нинг андазалари; астарлик материалдан тайёрланадиган деталлар (пиджак ва жилетканинг олд қисмига, йирмочга, opқa этакка, енг ўмизига, ён этакка, енглар учига, устки ва остки ёқаларга, подбортга қўйиладиган такрорий оралиқ материал) андазалари. подборт, кийим олди ва орқасининг астари, енг астари андазаларини тайерлаш тартиби 6.3- расмда кўрсатилган. ёрдамчи андазалар кийим деталларининг асосий ва нккиламчи андазаларидап фойдаланиб тайёрланади. асосий ва иккиламчи эталон-андазаларга ҳамда иш андазаларига техник талабларга мувофиқ қуйидаги белгилар қўйилади: газламанинг бўйлама йўналишини ифодаловчи чизиқ танда ипи йуналиши (т. и); бўйлама йўналишдан четга чиқиш чизиқлари; улоқ тушадигап жойларда уларнинг минимал ва максимал кенглигини кўрсатувчи чизиқлap; бир-бирига уланадиган деталларнинг жуфтлаштириладиган жойларидаги контрол кертиклар. ёрдамчи андазаларда чўнтаклар, витачкалар, бурмалар,измалар, тугмалар ва хоказолар ўрни кўрсатилади. асосий, иккиламчи ва ёрдамчи эталон-андазаларнинг хамда иш андазаларипинг барча комплектларида кесиладиган жойлардаги чизиқлар бўйича (андазанинг четидап 1 мм қочириб) 8—10 см оралатиб тамға босилади ёки чизиқ чизилади; тамға …
