pilik tayyorlashning maqsadi va mohiyati. piliklash mashinalarining turlari

PPTX 5,2 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

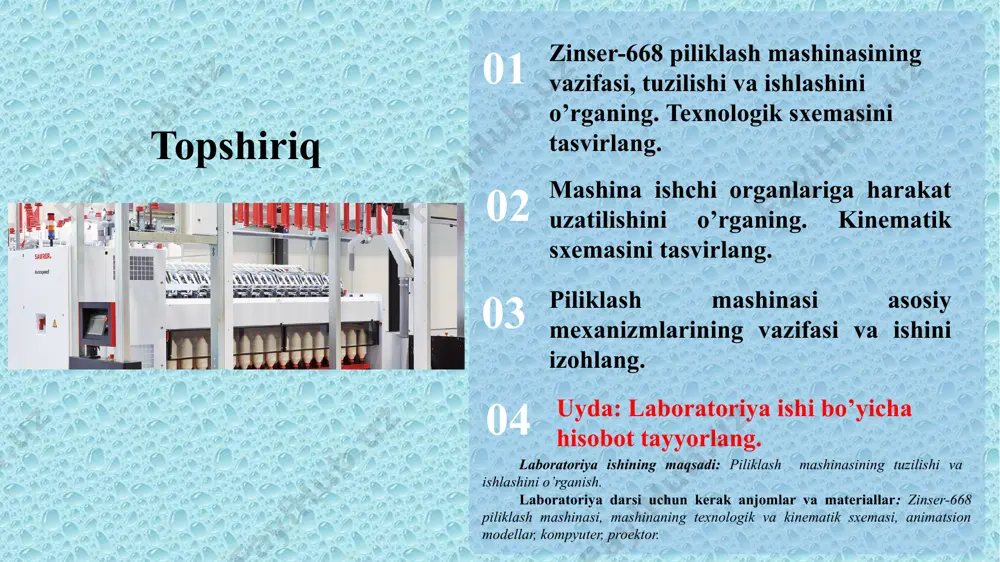

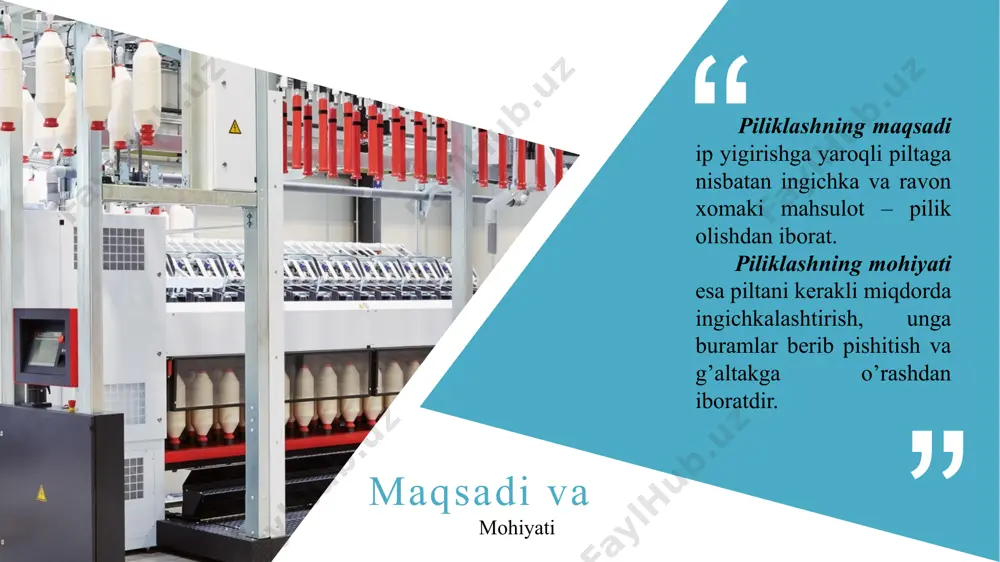

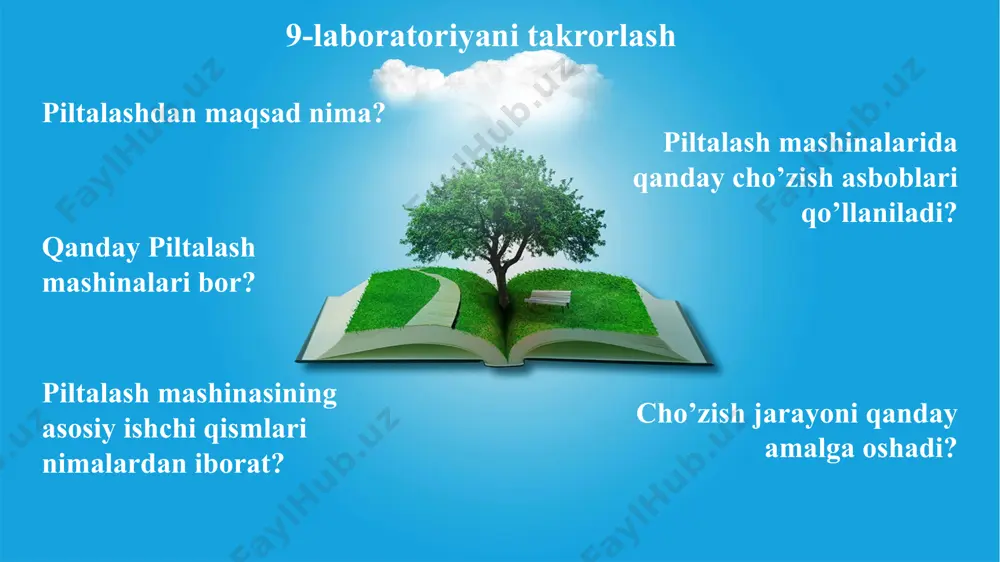

1715858094.pptx /docprops/thumbnail.jpeg powerpoint presentation tarmoq texnologiyasi va jihozlari fani mavzu: pilik tayyorlashning maqsadi va mohiyati. piliklash mashinalarining turlari. topshiriq 01 02 03 04 zinser-668 piliklash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. mashina ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. piliklash mashinasi asosiy mexanizmlarining vazifasi va ishini izohlang. uyda: laboratoriya ishi bo’yicha hisobot tayyorlang. laboratoriya ishining maqsadi: piliklash mashinasining tuzilishi va ishlashini o’rganish. laboratoriya darsi uchun kerak anjomlar va materiallar: zinser-668 piliklash mashinasi, mashinaning texnologik va kinematik sxemasi, animatsion modellar, kompyuter, proektor. 9-laboratoriyani takrorlash piltalashdan maqsad nima? qanday piltalash mashinalari bor? piltalash mashinasining asosiy ishchi qismlari nimalardan iborat? piltalash mashinalarida qanday cho’zish asboblari qo’llaniladi? cho’zish jarayoni qanday amalga oshadi? piliklashning maqsadi ip yigirishga yaroqli piltaga nisbatan ingichka va ravon xomaki mahsulot – pilik olishdan iborat. piliklashning mohiyati esa piltani kerakli miqdorda ingichkalashtirish, unga buramlar berib pishitish va g’altakga o’rashdan iboratdir. mohiyati maqsadi va zinser-668 piliklash mashinasining texnologik …

i harakat uzatish seksiyasi boshqaruv shkafi zinser-668 piliklash mashinasi 1-piltali tazlarning birinchi guruhi. 2- piltali tazlarning ikkinchi guruhi. 3-ta’minlash qurilmasining ustuni. 4-olti qirrali yo’naltiruvchi val. 5-pilta ajratgichlar. 6-fotorele (pilta uzilishini sezuvсhi). 7-kronshteyn. zinzer-668 piliklash mashinasining ta’minlash qurilmasi. pilta yo’naltirgichlar ta’minlash qurilmalarida turli konstruksiyadagi bir yoki bir necha yo’naltiruvchi val va pilta ajratkichlar ishlatiladi. baland ramkali ta’minlash qurilmalarida yashirin cho’zilishning oldini olish uchun uzatuvсhi yo’naltiruvchi vallar ko’paytirilib, pilta joylashgan tazlarda prujinali disklar qo’llanilmoqda. silliq vall halqali yo’naltirgich pilta ajratgich piliklash mashinasining knimatik sxemasini 1 - euw-ta’minlovchi silindr, d=30 mm; 2 - muw-oraliq silindr, d=30 mm; 3 - auw-chiqaruvchi silindr, d=30 mm; 4-servomotor m31/32/b31; cho’zish asbobiga harakat uzatuvchi elektrodvigatil =1500 ; s1-tishli shkiv, tishlar soni 32 ta; s2-tishli shkiv, tishlar soni 56-112 ta; d15, d16, d17, d18, d19 - shesternyalar; d16- tishlar soni 18 ta; d17- tishlar soni 87 ta; nw - umumiy cho‘zishni o‘zgartiruvchi shesternya tishlar soni 26-80 ta; d18- tishlar …

iklash mashinasining cho’zish asbobi 1-yuklash richagi 2-ta’minlovchi ustki valik (eow) 3-o’rta ustki valik (mow) 4-chiquvchi ustki valik (aow) 5-ta’minlovchi silindr (euw) 6-chiqaruvchi silindr (auw) 7-o‘rta silindr (muw) 1- pilta 2- ta’millash juftligi 3- o’rta juftlik 4- chiqaruvchi juftlik 5- zichlagich 1- umumiy cho’zish miqdorini o’zgartiruvchi shesterna nw 2- o’zgarmaydigan cho’zish shesrernasi d15 i- chiqaruvchi silindr (auw) diametri ii- o‘rta silindr (muw) diametri iii- ta’minlovchi silindr (euw) diametri wv- o’zgarmaydigan shesrerna nv- o’zgaradigan shesrerna. d16, d17, d18, d19 – tishlari soni o’zgarmaydigan shesrernalar zinser-668 piliklash mashinasi cho’zish asbobining silindrlariga harakat uzatilishi 5-ta’minlovchi silindr (euw) 6-chiqaruvchi silindr (auw) 7-o‘rta silindr (muw) v1-dastlabki cho’zish zonasi v2-asosiy cho’zish zonasi vg-umumiy cho’zish zonasi 3x3 tizimidagi сho’zish asbobi i- chiqaruvchi сho’zish juftligi ii-oraliq сho’zish juftligi iii-ta’minlovchi сho’zish juftligi a-dastlabki сho’zish zonasi b – asosiy сho’zish zonasi ushbu сho’zish asbobi uch zichlagichdan, ikki tasmachadan, uch silindr va uchta valiklikdan tashkil topgan bo’lib, сho’zish ikki zonada amalga oshiriladi. …

g ilashuvchanligi ortadi. natijada сho’zish jarayoni har tomonlama yaxshilanadi, ya’ni tolalarning to’g’rilanish va parallellash darajasi ortadi. 1-ta’minlash zonasidagi zichlagich 2-dastlabki сho’zish zonasidagi zichlagich 3-asosiy cho’zish zonasidagi qo’shaloq zichlagich ta’minlash zonasidagi zichlagich dastlabki сho’zish zonasidagi zichlagich asosiy cho’zish zonasidagi qo’shaloq zichlagich buram taqsimlagichlar buramlarni bir tekisligini ta’minlash maqsadida har xil tuzilishdagi buram taqsimlagichlar ishlatiladi. ularning ishchi sirtlari va riflya - o‘yiqlari har xil tuzilishga ega bo‘lib tola turlariga qarab tanlanadi. a b v a - taqsimlagichning sirti yumoloqlashtirilib, riflyalari sezgir qilib ishlangan, u universal hisoblanib paxta va kimyoviy tolalardan chiziqiy zichlik 500 teksgacha bo’lgan pilik tayyorlashda ishlatiladi. b – taqsimlagichning sirti yumoloqlashtirilmay, o’tkir riflyalar bilan jihozlangan, u paxta, viskoza va boshqa kimyoviy tolalardan chiziqiy zichlik 1000 teksgacha bo’lgan pilik ishlab chiqarishda qo’llaniladi. v - taqsimlagichning sirti yumoloqlashtirilgan o’tmas riflyali qilib ishlangan, u paxta va kimyoviy tolalar aralashmasidan chiziqiy zichlik 500 teksdan kam bo’lgan pilik ishlab chiqarishda qo’llaniladi. shunday qilib, piliklash mashinasi …

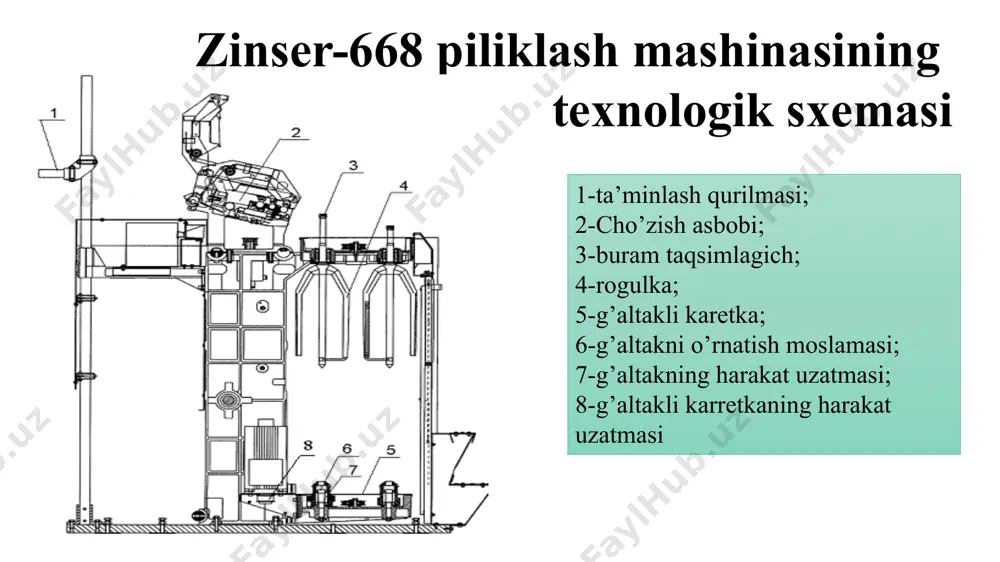

tasma, 3- rogulkalarning tishli tasmasi, 4-oraliq ustun, 5-rogulka, 6-ustki karetka, 7-tishli shkiv, 8-tishli tasma rogulka ishchi va muvozanatlovchi shoxchalardan tuzilgan. ishchi shoxcha g’ovak, tirqishli va maxsus shaklga ega bo’lib pilikni uzilmasdan pishitilib o’tishini ta’minlaydi. g’ovak shoxshadagi tirqish pilikni shaylash (zapravka) qulayligini ta’minlaydi. rogulkadagi lapkasha o’ralayotgan pilikning tarangligini rostlashga (bir xil zichlikda o’ralishiga) xizmat qiladi. g‘altaklarning harakat uzatmasi 1-tishli shkiv, 2-g‘altak, 3-etaklovchi (povodok), 4-servomotor m21-28, 5-harakatni o’zgartiruvchi datchik, 6-dvigatelning tishli tasmasi, 7-g’altakka harakat uzatuvchi tishli tasma, 8-bog’lovchi tishli tasmi. 1 - g’altakli karetka 2 - g’altakli karetkaning segmentlar paneli 4 - pakovkaning tayanch uzeli 3 - segmentlarni o’rnatish uchun konsollar piliklash mashinasining o’rash qurilmasi mashinaning o’rash qurilmasi g’altakli karetka, g’altak va harakat uzatish moslamasidan iborat. g’altakli karetka konsollarga o’rnatilgan bir qancha segmentlar birik-masidan tuzilgan, ularga g’altaklarning tayanch qismi va tasmali uzat- masi joylashtirilgan bo’lib, alohida servomatordan harakat oladi. o’ng va shap pishitilganlik b g a v pilikning o’ng a) va chap …
