кучланиш кучайтиргичлари. кучланиш кучайтиргичлари амалий схемалари

DOC 40,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

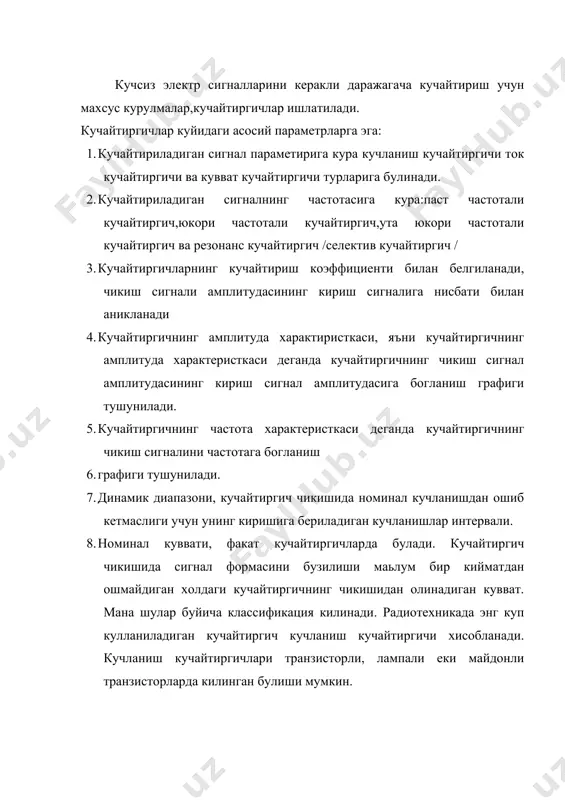

1405924940_57074.doc кучланиш кучайтиргичлари. кучланиш кучайтиргичлари амалий схемалари режа: 1.кучланиш кучайтиргичларининг асосий параметрлари. 2.электрон лампа асосида йигилган кучайтиргичнинг принципиал схемаси ва ундаги элементларнинг вазифалари. 3.бикутбий транзисторли кучайтиргичнинг принципиал схемаси. 4.операцион кучайтиргич асосида йигилган кучайтиргичнинг принципиал схемаси ва ишлаш принципи. кучсиз электр сигналларини керакли даражагача кучайтириш учун махсус курулмалар,кучайтиргичлар ишлатилади. кучайтиргичлар куйидаги асосий параметрларга эга: 1. кучайтириладиган сигнал параметирига кура кучланиш кучайтиргичи ток кучайтиргичи ва кувват кучайтиргичи турларига булинади. 2. кучайтириладиган сигналнинг частотасига кура:паст частотали кучайтиргич,юкори частотали кучайтиргич,ута юкори частотали кучайтиргич ва резонанс кучайтиргич /селектив кучайтиргич / 3. кучайтиргичларнинг кучайтириш коэффициенти билан белгиланади, чикиш сигнали амплитудасининг кириш сигналига нисбати билан аникланади 4. кучайтиргичнинг амплитуда характиристкаси, яъни кучайтиргичнинг амплитуда характеристкаси деганда кучайтиргичнинг чикиш сигнал амплитудасининг кириш сигнал амплитудасига богланиш графиги тушунилади. 5. кучайтиргичнинг частота характеристкаси деганда кучайтиргичнинг чикиш сигналини частотага богланиш 6. графиги тушунилади. 7. динамик диапазони, кучайтиргич чикишида номинал кучланишдан ошиб кетмаслиги учун унинг киришига бериладиган кучланишлар интервали. 8. номинал куввати, факат …

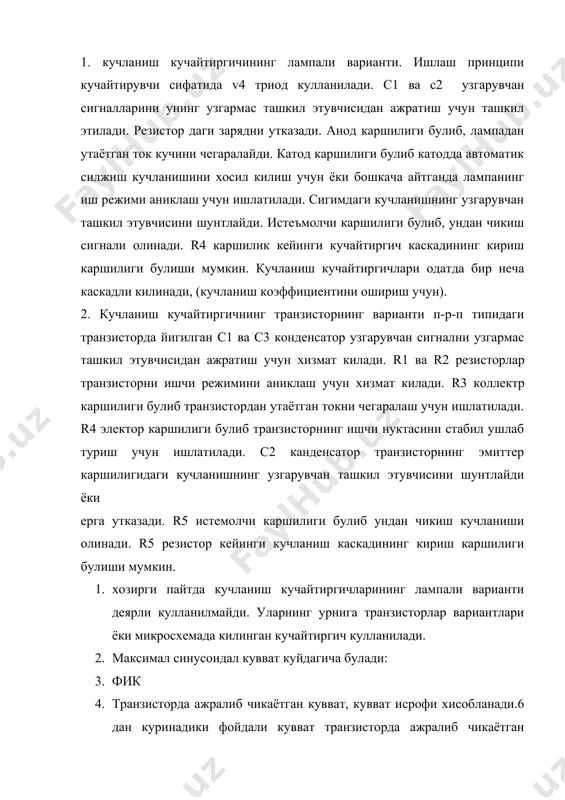

арувчан сигналларини унинг узгармас ташкил этувчисидан ажратиш учун ташкил этилади. резистор даги зарядни утказади. анод каршилиги булиб, лампадан утаётган ток кучини чегаралайди. катод каршилиги булиб катодда автоматик силжиш кучланишини хосил килиш учун ёки бошкача айтганда лампанинг иш режими аниклаш учун ишлатилади. сигимдаги кучланишнинг узгарувчан ташкил этувчисини шунтлайди. истеъмолчи каршилиги булиб, ундан чикиш сигнали олинади. r4 каршилик кейинги кучайтиргич каскадининг кириш каршилиги булиши мумкин. кучланиш кучайтиргичлари одатда бир неча каскадли килинади, (кучланиш коэффициентини ошириш учун). 2. кучланиш кучайтиргичнинг транзисторнинг варианти п-р-п типидаги транзисторда йигилган с1 ва с3 конденсатор узгарувчан сигнални узгармас ташкил этувчисидан ажратиш учун хизмат килади. r1 ва r2 резисторлар транзисторни ишчи режимини аниклаш учун хизмат килади. r3 коллектр каршилиги булиб транзистордан утаётган токни чегаралаш учун ишлатилади. r4 электор каршилиги булиб транзисторнинг ишчи нуктасини стабил ушлаб туриш учун ишлатилади. с2 канденсатор транзисторнинг эмиттер каршилигидаги кучланишнинг узгарувчан ташкил этувчисини шунтлайди ёки ерга утказади. r5 истемолчи каршилиги булиб ундан чикиш кучланиши олинади. …

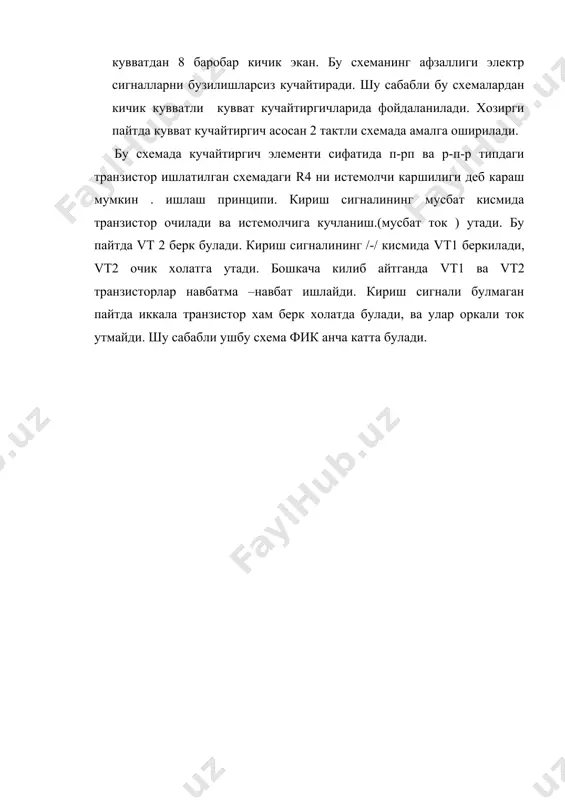

зистор ишлатилган схемадаги r4 ни истемолчи каршилиги деб караш мумкин . ишлаш принципи. кириш сигналининг мусбат кисмида транзистор очилади ва истемолчига кучланиш.(мусбат ток ) утади. бу пайтда vt 2 берк булади. кириш сигналининг /-/ кисмида vt1 беркилади, vt2 очик холатга утади. бошкача килиб айтганда vt1 ва vt2 транзисторлар навбатма –навбат ишлайди. кириш сигнали булмаган пайтда иккала транзистор хам берк холатда булади, ва улар оркали ток утмайди. шу сабабли ушбу схема фик анча катта булади. адабиётлар. 1.н.турдиев.радиоэлектроника асослари.т.1992 йил. 2.ю.ф.колонтаевский.радиоэлектроника.м.1988 йил. 1.ю.а.ганин, э.м.тухтасинов.радиотехника. 2.в.т.поляков.посвящение в радиоэлектронику

кучланиш кучайтиргичлари. кучланиш кучайтиргичлари амалий схемалари - Page 4

кучланиш кучайтиргичлари. кучланиш кучайтиргичлари амалий схемалари - Page 5
