mikrokontrollar asosida ishlaydigan xona namligi va haroratini nazorat qilish moslamasi

PPTX 9.7 MB Free download

Page preview (5 pages)

Scroll down 👇

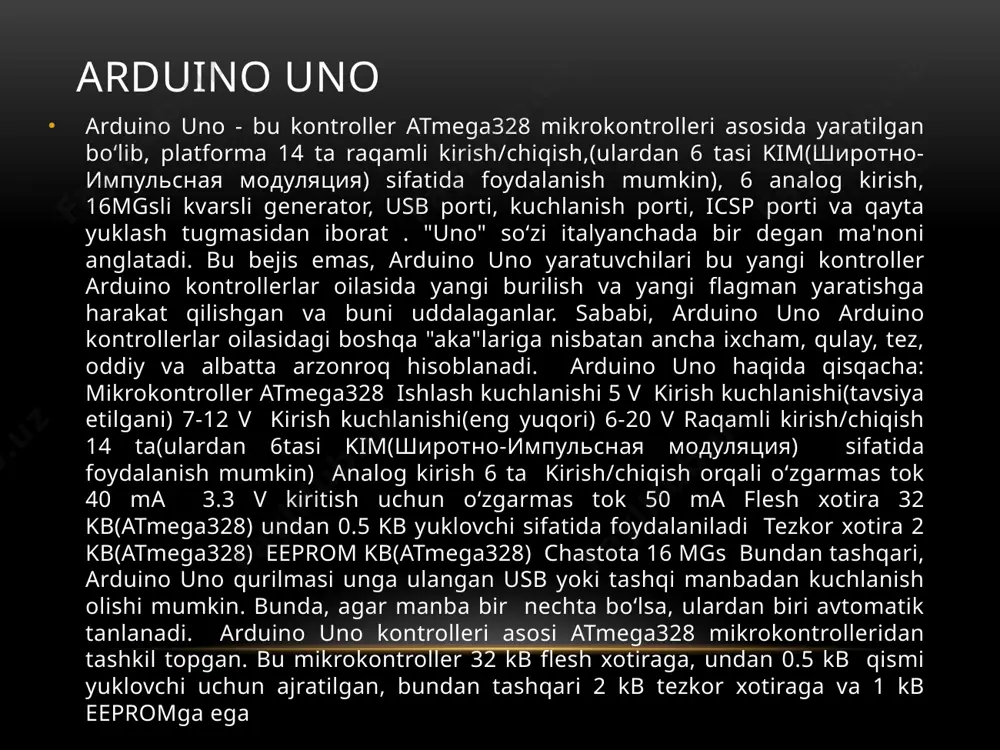

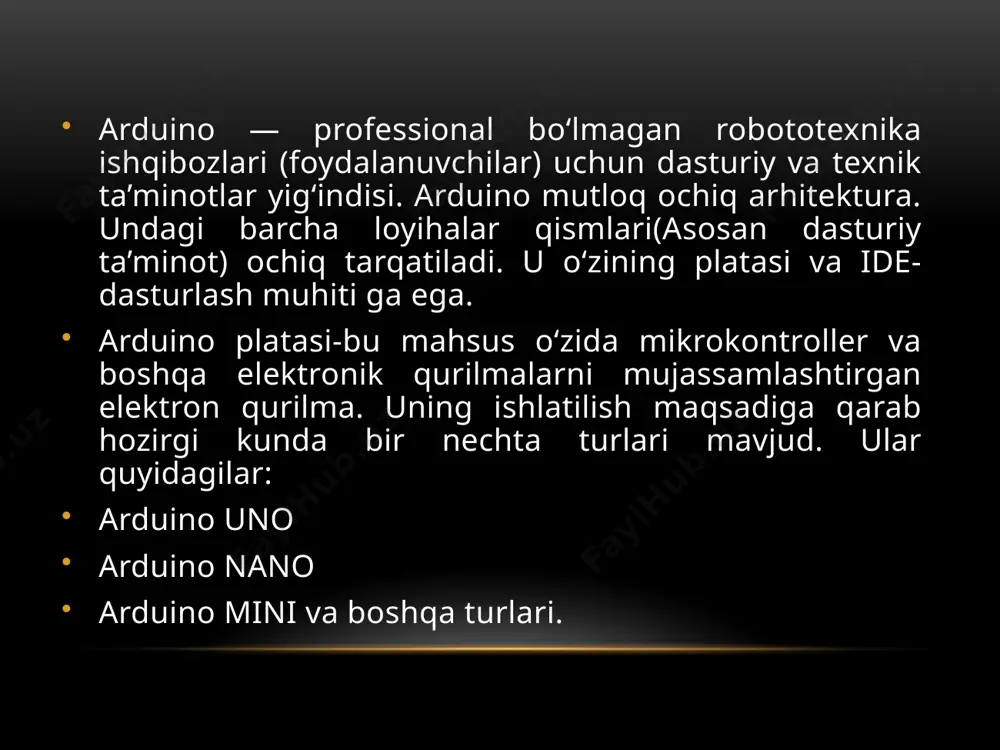

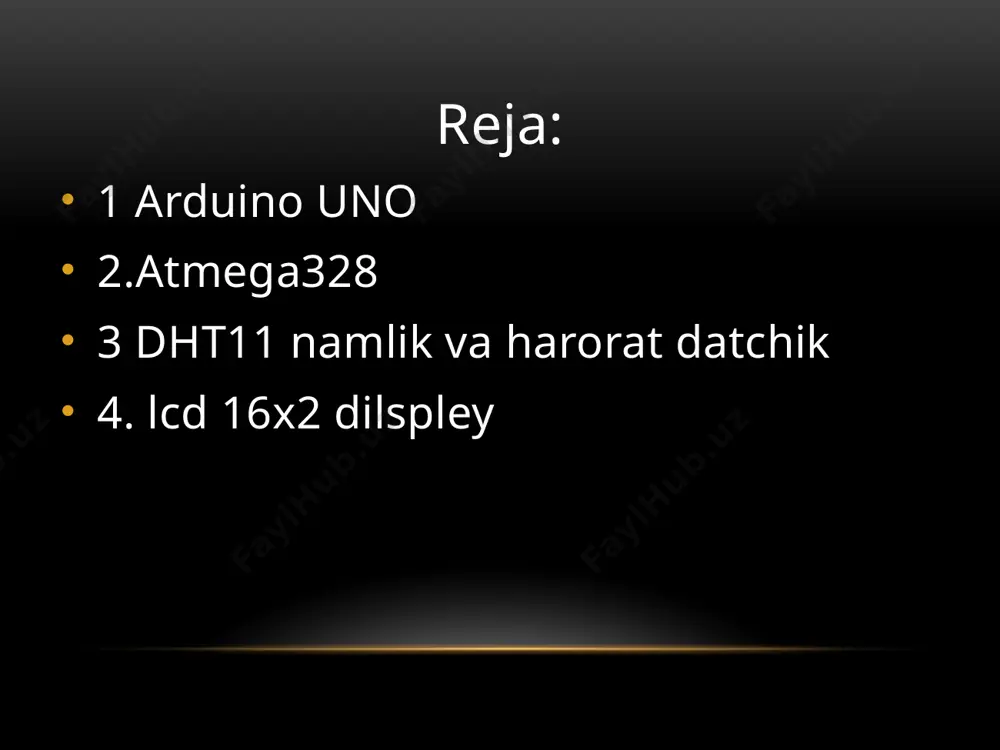

1706465617.pptx /docprops/thumbnail.jpeg mikrokontrollar asosida ishlaydigan xona namligi va haroratini nazorat qilish moslamasi mikrokontrollar asosida ishlaydigan xona namligi va haroratini nazorat qilish moslamasi reja: 1 arduino uno 2.atmega328 3 dht11 namlik va harorat datchik 4. lcd 16x2 dilspley arduino — professional boʻlmagan robototexnika ishqibozlari (foydalanuvchilar) uchun dasturiy va texnik ta’minotlar yigʻindisi. arduino mutloq ochiq arhitektura. undagi barcha loyihalar qismlari(asosan dasturiy ta’minot) ochiq tarqatiladi. u oʻzining platasi va ide-dasturlash muhiti ga ega. arduino platasi-bu mahsus oʻzida mikrokontroller va boshqa elektronik qurilmalarni mujassamlashtirgan elektron qurilma. uning ishlatilish maqsadiga qarab hozirgi kunda bir nechta turlari mavjud. ular quyidagilar: arduino uno arduino nano arduino mini va boshqa turlari. arduino uno arduino uno - bu kontroller atmega328 mikrokontrolleri asosida yaratilgan bo‘lib, platforma 14 ta raqamli kirish/chiqish,(ulardan 6 tasi kim(широтно-импульсная модуляция) sifatida foydalanish mumkin), 6 analog kirish, 16mgsli kvarsli generator, usb porti, kuchlanish porti, icsp porti va qayta yuklash tugmasidan iborat . "uno" so‘zi italyanchada bir degan …

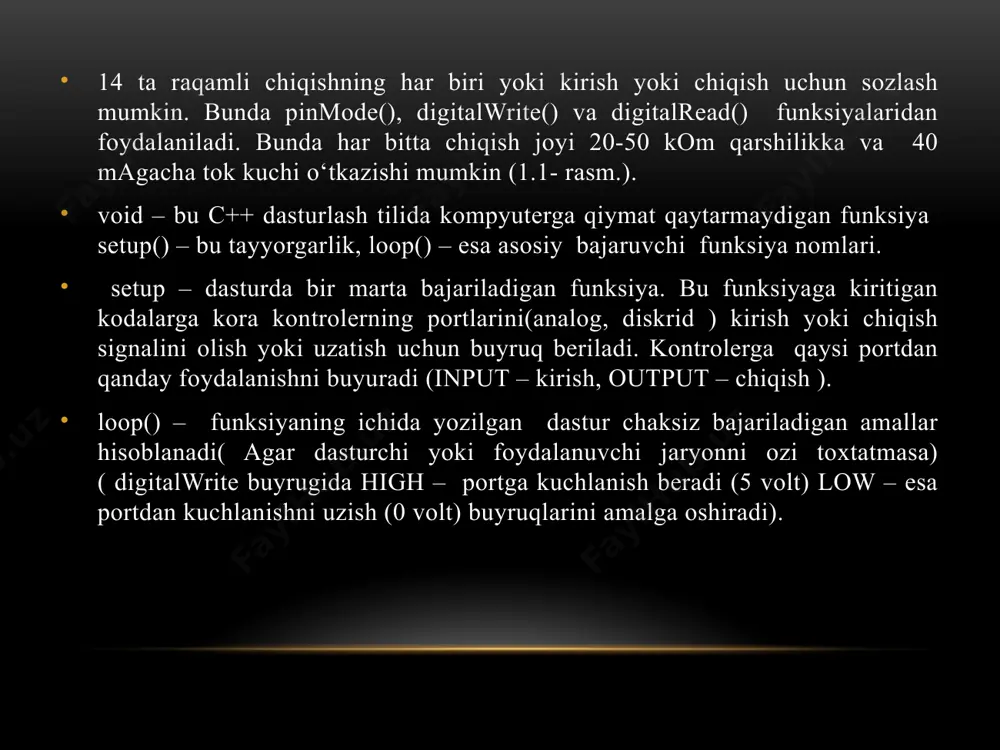

fatida foydalaniladi tezkor xotira 2 kb(atmega328) eeprom kb(atmega328) chastota 16 mgs bundan tashqari, arduino uno qurilmasi unga ulangan usb yoki tashqi manbadan kuchlanish olishi mumkin. bunda, agar manba bir nechta bo‘lsa, ulardan biri avtomatik tanlanadi. arduino uno kontrolleri asosi atmega328 mikrokontrolleridan tashkil topgan. bu mikrokontroller 32 kb flesh xotiraga, undan 0.5 kb qismi yuklovchi uchun ajratilgan, bundan tashqari 2 kb tezkor xotiraga va 1 kb eepromga ega 14 ta raqamli chiqishning har biri yoki kirish yoki chiqish uchun sozlash mumkin. bunda pinmode(), digitalwrite() va digitalread() funksiyalaridan foydalaniladi. bunda har bitta chiqish joyi 20-50 kom qarshilikka va 40 magacha tok kuchi o‘tkazishi mumkin (1.1- rasm.). void – bu c++ dasturlash tilida kompyuterga qiymat qaytarmaydigan funksiya setup() – bu tayyorgarlik, loop() – esa asosiy bajaruvchi funksiya nomlari. setup – dasturda bir marta bajariladigan funksiya. bu funksiyaga kiritigan kodalarga kora kontrolerning portlarini(analog, diskrid ) kirish yoki chiqish signalini olish yoki uzatish uchun buyruq …

ster xususiyatiga ega; - to‘liq statik ishlaydi; - 1 kbayt eeprom xotiraga ega; - 2 kbayt internal sram xotiraga ega; - dasturlarni yozish va o‘chirish davriyligi: 10000 flash xotira/100000 eeprom; - faoliyat davriyligi: 20 yil 85°c xaroratda/100 yil 25°c xaroratda; - ulanishi mumkin bo‘lgan tok manbasi: 1.8 - 5.5v; - xarorat shkalasi: -40°c to 85°c; - tezlik va tok manbasi mutanosibligi: o 0 - 4mhz @ 1.8 - 5.5v; o 0 – 10 mhz @ 2.7 - 5.5.v; o 0 - 20mhz 4.5 - 5.5v. atmega328 mikrokontrollerining arduino pltasi bilan bog‘lanish xaritasi . atmega328 oyoqlari (ranglar izohi: qora – gnd, qizil – tok manbai, sariq – boshqarish, ochsariq – oyoqchalar,oq - atmega328 ning funksional oyoqchlari, qoramtiroq – raqamli oyoqchalar, yashil – anologli aoyoqchalar, pushti – pwm, ko‘k – maxsus kirish/chiqish, jigarrang – arduino kirish/chiqish nuqtalari) dht11 namlik va harorat sensor hona haroratini va havo namligini o`lchashni biz arduino uno, dht11 …

qlash uchun ishlatiladi. u avtomatik iqlim nazorati qurilmalarida ham qo‘llaniladi. atrof-muhit monitoringi qurilmalari ham ushbu sensordan foydalanadi. bog‘ni kuzatish tizimlari dht11 sensorlaridan ham foydalanadi. shunday qilib, bularning barchasi dht11 harorat va namlik sensori haqida edi. lcd 16x2 dilspley lcd displey ikki xil rejimda, ya'ni 4 bitli va 8 bitli rejimda ishlashi mumkin. 4 bitli rejimda biz ma'lumotlarni nibble orqali yuboramiz, avval yuqori nibble va keyin pastki nibble . nibble nima ekanligini bilmaganlar uchun: nibble to‘rt bitdan iborat guruhdir, shuning uchun baytning pastki to‘rt biti (d0-d3) pastki nibbleni, yuqori to‘rt bit (d4-d7) ni tashkil qiladi. baytdan yuqori nibble hosil qiladi. bu bizga 8 bitli ma'lumotlarni yuborish imkonini beradi. 8 bitli rejimda biz 8 bitli ma'lumotlarni to‘g‘ridan-to‘g‘ri bitta zarbada yuborishimiz mumkin, chunki biz barcha 8 ma'lumotlar liniyasidan foydalanamiz lcd16x2 ning arduino uno ga ulanish sxemasi kod #include #include #include #include "dht.h" #define dhtpin 2 #define dhttype dht11 const int rs = 8, …

ni aniqlash uchun ishlatiladi. u avtomatik iqlim nazorati qurilmalarida ham qo‘llaniladi. atrof-muhit monitoringi qurilmalari ham ushbu sensordan foydalanadi. bog‘ni kuzatish tizimlari dht11 sensorlaridan ham foydalanadi. foydalanilgan adabiyotlar ro‘yhati s.x umarov “tibbiyot texnikalari” tta. toshkent .2014-y. toshdtu. toshkent 2018-y. tursunov m.a. biotexnika tibbiyot qurilmalari va tizimlari. oʻquv qoʻllanma. toshdtu. toshkent 2013-y. л.в илясов «биомедицинская аналитическая техника» https://minikar.ru/uz/schaste/stopa-u-malysha-5-mes-povernuta-vnutr-profilaktika-i-lechenie-stupni-bukvoi/ https://mirhat.ru/uz/landscape-design/ways-of-imposing-the-tire-the-technique-of-imposing-immobilizing-tires-and-bandages-for-injuries/ https://fingernal.ru/uz/materials/sovremennye-metody-rasshireniya-nizhnei-i-verhnei-chelyusti-plyusy-i-minusy/ image1.png image3.png image4.jpeg image5.jpeg image6.png image7.jpeg image8.png image9.png image10.jpg image11.png image12.png image13.png image14.png image15.png
