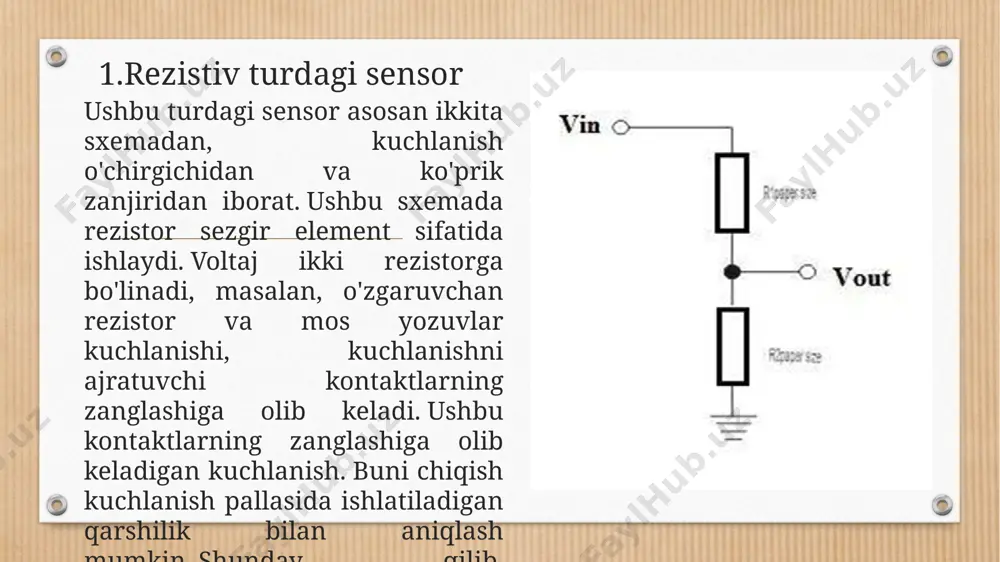

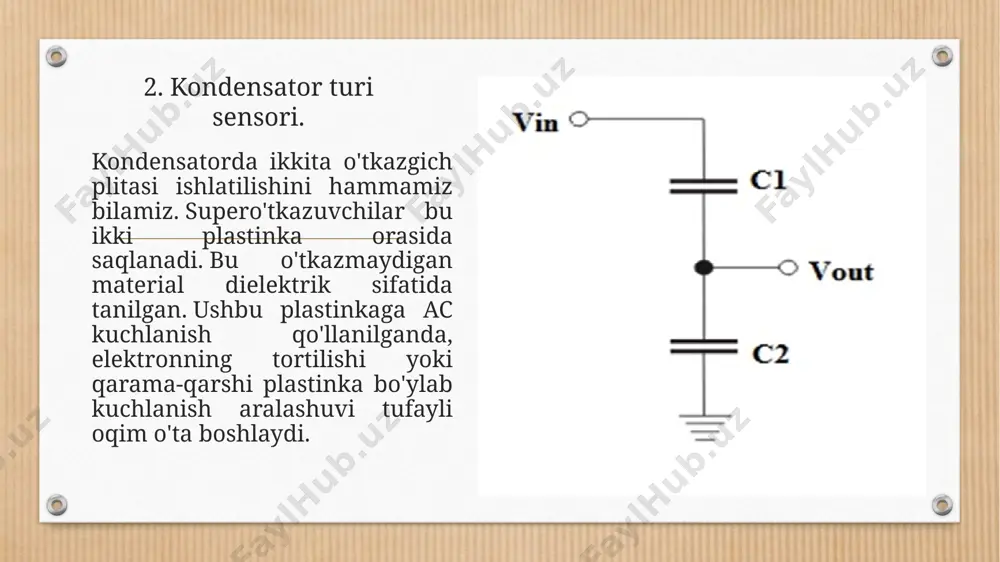

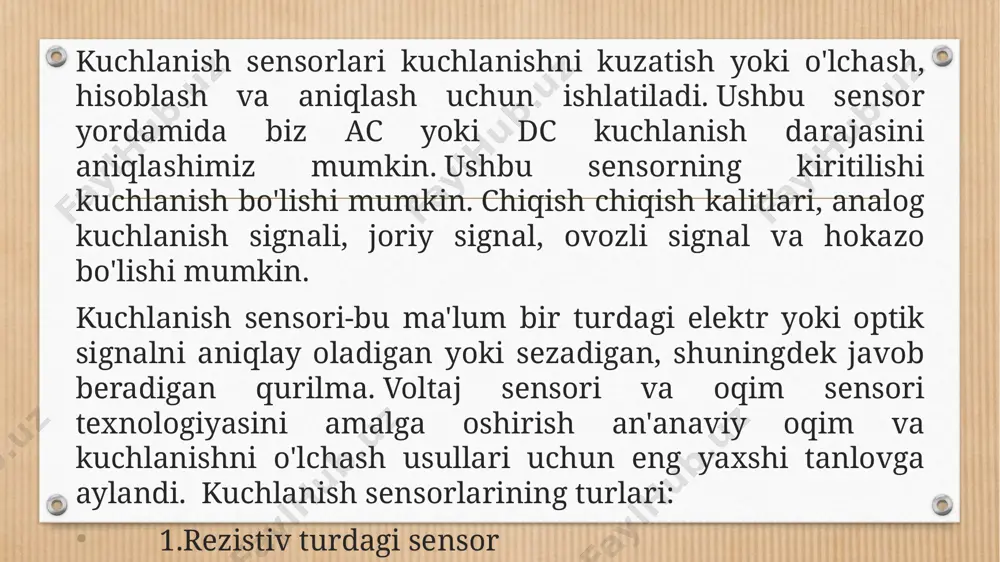

1706465831.pptx bir chipli mikrokontrollerda kuchlanishni o’lchash va boshqarish moslamasi bir chipli mikrokontrollerda kuchlanishni o’lchash va boshqarish moslamasi 1 reja 2 1-reja acs712 datchigi parametrlari 2-reja mikrokontroller va lcd 16x2 ekran haqida 3-reja acs712 datchining arduinoga ulanishi kuchlanish sensorlari kuchlanishni kuzatish yoki o'lchash, hisoblash va aniqlash uchun ishlatiladi. ushbu sensor yordamida biz ac yoki dc kuchlanish darajasini aniqlashimiz mumkin. ushbu sensorning kiritilishi kuchlanish bo'lishi mumkin. chiqish chiqish kalitlari, analog kuchlanish signali, joriy signal, ovozli signal va hokazo bo'lishi mumkin. kuchlanish sensori-bu ma'lum bir turdagi elektr yoki optik signalni aniqlay oladigan yoki sezadigan, shuningdek javob beradigan qurilma. voltaj sensori va oqim sensori texnologiyasini amalga oshirish an'anaviy oqim va kuchlanishni o'lchash usullari uchun eng yaxshi tanlovga aylandi. kuchlanish sensorlarining turlari: 1.rezistiv turdagi sensor 2.kondensator turi sensori. 1.rezistiv turdagi sensor ushbu turdagi sensor asosan ikkita sxemadan, kuchlanish o'chirgichidan va ko'prik zanjiridan iborat. ushbu sxemada rezistor sezgir element sifatida ishlaydi. voltaj ikki rezistorga bo'linadi, masalan, …

irligi: acs712 5a: 185mv / a; acs712 20a: 100mv / a; acs712 30a: 66mv / a; acs713 20a: 185mv / a; acs713 30a: 133 mv/a. ta'minot kuchlanishi +5,0 v; iste'mol oqimi 11ma dan oshmaydi; joriy shinaning qarshiligi 1,2 mω; ish harorati -40°c...+85°c; hajmi 31 mm x 13 mm. arduino uno - bu kontroller atmega328 mikrokontrolleri asosida yaratilgan bo‘lib, platforma 14 ta raqamli kirish/chiqish, (ulardan 6 tasi kim(широтно-импульсная модуляция) sifatida foydalanish mumkin), 6 analog kirish, 16mgsli kvarsli generator, usb porti, kuchlanish porti, icsp porti va qayta yuklash tugmasidan iborat . ulanish acs712 oqim sensori arduino platasiga acs712 ni arduino platasiga ulash uchun 3 ta sim ishlatiladi: vcc-quvvat (mos yozuvlar kuchlanishi 5v); gnd- yer; out-signal (arduino kontrollerining analog piniga ulangan). oqimni o'lchash uchun sensor quvvat manbai va yuk o'rtasidagi kontaktlarning zanglashiga ulanadi. lcd - bu turli xil ma'lumotlarni namoyish qilish uchun elektron qurilma. agar biz lcd 16x2 haqida gapiradigan bo'lsak, bunday ekranlar …

sh uchun ishlatiladi (masalan, anakartlarda, o'rnatilgan tizimlarda, mobil telefonlarda). standart kuchlanish + 5v yoki +3.3 v ni tashkil qiladi, ammo boshqalarga ham ruxsat beriladi.klassik adreslash 16 ta ajratilgan manzilga ega 7 bitli manzil maydonini o'z ichiga oladi. acs712 sensorining arduino unoga ulanishi sxemasi kuchlanishni o’lchash va boshqarish tasviri xulosa xulosa sifatida shuni aytishim mumkinki , acs712 sensori kuchlanishni o’lchashda eng qulay hisoblanadi . har qanday adc ning aniqligi mos yozuvlar kuchlanish manbasining barqarorligiga bog'liq. shuning uchun, ta’minot kuchlanishi beqaror bo’lsa o'lchovlar aniq bo'lishi mumkin emas. ammo, agar acs712 sensorining ta’minot kuchlanishi adc mos yozuvlar kuchlanishi bo'lsa, uning chiqish kuchlanishi mos yozuvlar kuchlanishining tebranishlari tufayli har qanday analog-raqamli konversiya xatolarini qoplaydi. ko'rib turganingizdek, yuqoridagi sensor elektronika va elektr tizimlarida muhim komponent hisoblanadi. shuning uchun, boshqa ko'plab hayotiy dasturlar qatorida ortiqcha yuklanishni oldini olish uchun uni barcha elektr jihozlariga ulashingiz mumkin. foydalanilgan adabiyotlar 1.x.yu.a basxanova, u.b.amirsaidov mikroprotsessorlar toshkent - 2016 2.x umarov …
