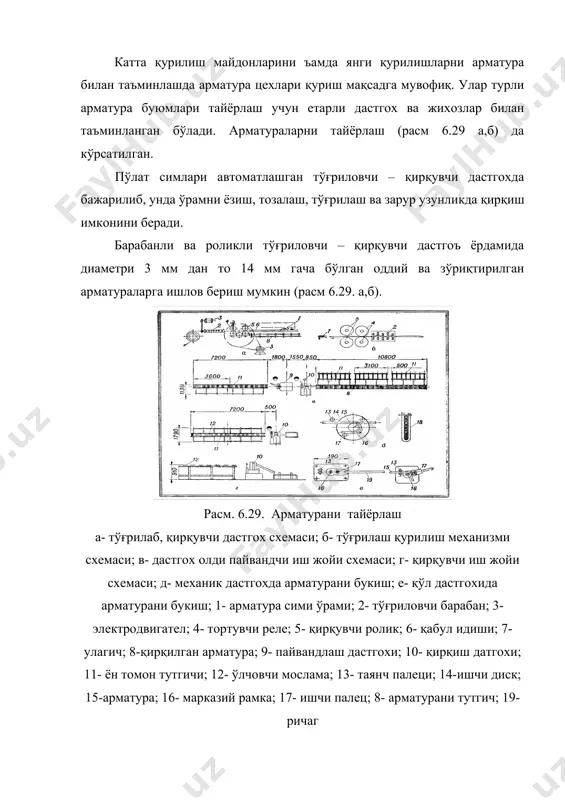

1538379652_72368.docx зўриқтирилмайдиган арматураларни тайёрлаш режа: 1. арматураларни пайвандлаш 2. пайвандлаш ашёлари 3. арматура буюмларини йиғиш катта қурилиш майдонларини ъамда янги қурилишларни арматура билан таъминлашда арматура цехлари қуриш мақсадга мувофиқ. улар турли арматура буюмлари тайёрлаш учун етарли дастгох ва жихозлар билан таъминланган бўлади. арматураларни тайёрлаш (расм 6.29 а,б) да кўрсатилган. пўлат симлари автоматлашган тўғриловчи – қирқувчи дастгохда бажарилиб, унда ўрамни ёзиш, тозалаш, тўғрилаш ва зарур узунликда қирқиш имконини беради. барабанли ва роликли тўғриловчи – қирқувчи дастгоъ ёрдамида диаметри 3 мм дан то 14 мм гача бўлган оддий ва зўриқтирилган арматураларга ишлов бериш мумкин (расм 6.29. а,б). расм. 6.29. арматурани тайёрлаш а- тўғрилаб, қирқувчи дастгох схемаси; б- тўғрилаш қурилиш механизми схемаси; в- дастгох олди пайвандчи иш жойи схемаси; г- қирқувчи иш жойи схемаси; д- механик дастгохда арматурани букиш; е- қўл дастгохида арматурани букиш; 1- арматура сими ўрами; 2- тўғриловчи барабан; 3-электродвигател; 4- тортувчи реле; 5- қирқувчи ролик; 6- қабул идиши; 7-улагич; 8-қирқилган …

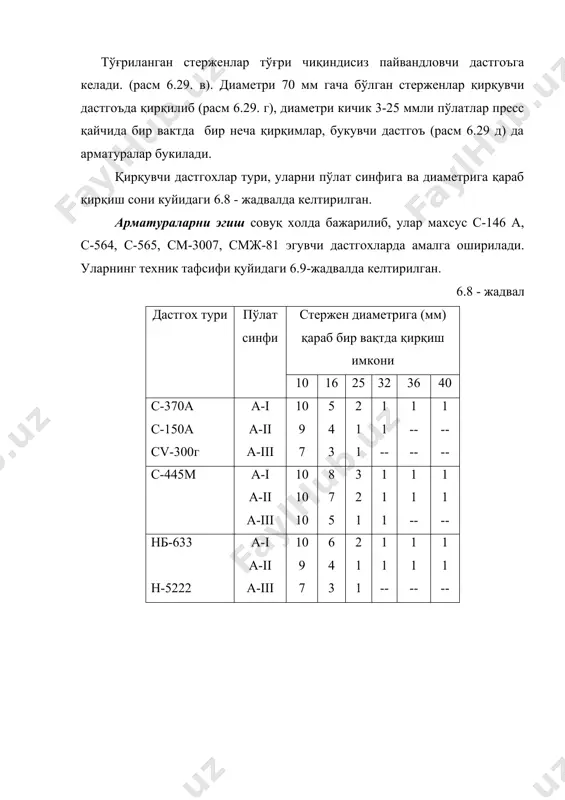

ержен диаметрига (мм) қараб бир вақтда қирқиш имкони 10 16 25 32 36 40 с-370а с-150а cv-300г а-i а-ii а-iii 10 9 7 5 4 3 2 1 1 1 1 -- 1 -- -- 1 -- -- с-445м а-i а-ii а-iii 10 10 10 8 7 5 3 2 1 1 1 1 1 1 -- 1 1 -- нб-633 н-5222 а-i а-ii а-iii 10 9 7 6 4 3 2 1 1 1 1 -- 1 1 -- 1 1 -- арматура эгувчи дастгохларнинг техник тавсифи 6.9-жадвал кўрсаткич дастгох тури с-146а с-564 с-565 см-3007 смж-301 1 2 3 4 5 6 эгиладиган пўлатнинг энг катта диаметри а-i а-iii 40 32 70 60 90 80 40 40 32 28 эгувчи дискнинг айланиш тезлиги иб/мин. энг катта энг кичик 14 3,7 1,22 -- 0,63 -- 12,66 6,33 20 10 харакат тури элект-ромеханик -- -- гидрав-лик электро-механик эгувчи дискни автоматик тухтатиш …

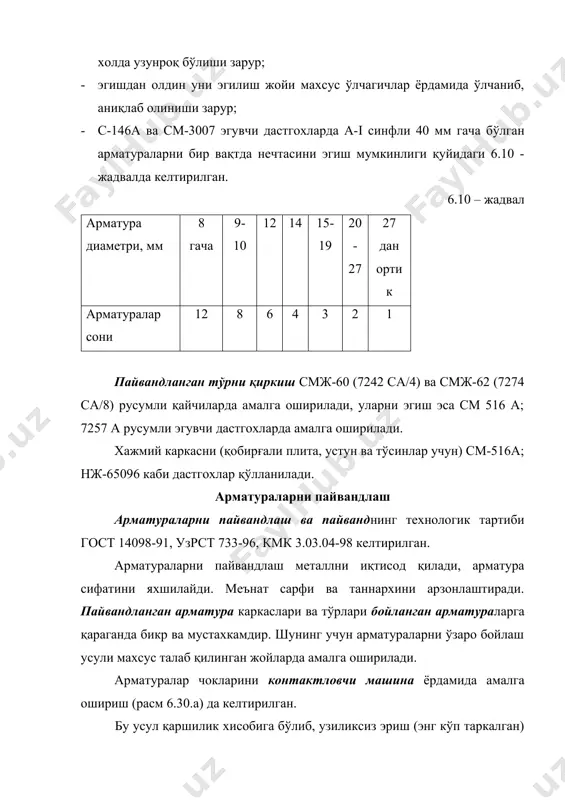

арматура каркаслари ва тўрлари бойланган арматураларга қараганда бикр ва мустахкамдир. шунинг учун арматураларни ўзаро бойлаш усули махсус талаб қилинган жойларда амалга оширилади. арматуралар чокларини контактловчи машина ёрдамида амалга ошириш (расм 6.30.а) да келтирилган. бу усул қаршилик хисобига бўлиб, узиликсиз эриш (энг кўп таркалган) ёки киздирилиб эриши орқали амалга оширилади. ўзликсиз эриш усулда машина тутгичига қистирилган арматуралар ўз аро яқинлаштирилиб, ток узатилса уларни ўзаро яқин кўндаланг кесимлари эриб, қайнаб, ўз аро бирикади. бунда арматурани қўшимча қиздиргичига эхтиёж қолмайди. қиздириб - эритиш усули эса арматура диаметри 50 мм ва ундан ортиқ бўлган юқори углеродли пўлатларда амалга оширилиб, ундан арматура кўндаланг кесим қисимлари яқинлаштирилиши билан бир вақтда арматура қиздирилиб туради. бу уз навбатида эришни тезлатиб, электр қувватини иқтисод бўлишига олиб келади. расм 6.30. арматураларни пайвандлаш. а-чокларни электр контакт усулда пайвандловчи машина схемаси; б-худди шу, чокларни контакт нуқтали электр пайвандловчи машина схемаси; в-тўғри ва нотўғри холатда пайвандланган чок кўриниши; г- чокларни арматурани устма уст …

иган нуктали-контактли машиналарнинг таснифи 6.11-жадвал курсатгичи машиналар мтмс 10х35 мтмс 14х75 мтмс 14х75-9 атмс 14х75-10 мтм-12 1 2 3 4 5 6 пайвандланадиган арматура диаметри,мм: буйлама кўндаланг 3-8 3-6 3-12 3-10 3-12 3-10 3-10 3-10 12-32 8-12 буйлама арматура сони 20 36 24 36 26 буйлама арматура кадами, мм 100-250 100-300 100-300 100-400 200 кундаланг арматура кадами, мм 100-300 100-300 100-300 40-400 100, 200 300, 600 пайвандланадиган тур-нинг энг катта эни, мм 1950 3750 2300 3700 3000 электродларнинг энг катта силжиши, мм 50 30 30 50 50 электродларнинг сиқиш кучи, кг куч 250 500 500 500 1000 хаво сарфи м3/соат 20 420 350 500 54 совутувчи сув сарфи л/соат 1200 2000 1350 2000 2000 улчамлари, мм узунлиги эни баландлиги 1950 2480 1650 3460 8675 1820 3460 6275 1820 2023 4271 1750 2690 3580 1960 массаси, кг 3800 9100 6700 7650 5000 катта ўлчамли арматура синчларини, арматура синчларини йириклаштириш, ўта оғир …

длаш сони 150 65 150 65 40 40 -- уланиш муддати, % 20 20 20 20 20 20 8 бирламчи кучланиш, в 380/ 220 380/ 220 380 380 380 380 38 номинал куввати, ква 54 124 170 260 365 400 120 номинал пайвандловчи ток, а 12500 16000 25000 16000 32000 40000 16000 электрод чикиши, мм 500 500 500 500 500 500 -- электродга номинал таъсир кучи кг куч 1400 1400 1600 1200 1200 3200 630 устки электроднинг ишчи қадами, мм 80 100 -- 150 150 -- -- хаво сарфи, м3/соат 12 33 40 25 25 -- -- совутадиган сув сарфи л/соат 700 1100 800 1200 1200 -- -- ўлчамлари, мм: узунлиги эни баландлиги 1820 450 1400 2177 716 1480 1960 530 1585 2275 796 1555 -- -- -- 2250 641 1620 1830 500 1420 ёйли пайвандлаш учун ўзгарувчан токли пайвандлаш аппарати хамда ўзгармас токли агрегат ишлатилади. ўзгарувчан токли аппарат бирламчи …
