1543903814_73044.docx 1 - ъолат 2 - ъолат 3 - ъолат 4 - ъо - лат 2 - ъолат 3 - ъолат 4 - ъолат 2 - ъолат 3 - ъолат 4 - ъолат 1 - ъолат 2 - ъолат 3 - ъолат 4 - ъолат 5 - ъолат 1 - ъолат 2 - ъолат 3 - ъолат 4 - ъолат 5 - ъолат 1 - ъолат 2 - ъолат 3 - ъолат 4 - ъо - лат илгакларни тайёрлаш технологияси режа: 1. илгаклар ва тирсакларни хизмат вазифалари, тайёрлаш бўйича техник талаблар, қўлланиладиган материаллар ва хомашё турлари. 2. шарнирли илгакларга механик ишлов бериш технологик жараёнининг кетма-кетлиги ва бажарилиш тартиби. 3. илгакларни назорат қилиш 4. шатунларни хизмат вазифаларии, тайёрлаш бўйича техник талаблар қўлланиладиган материаллар ва ҳом-ашё турлари илгаклар ва тирсакларни хизмат вазифалари, тайёрлаш бўйича техник талаблар, қўлланиладиган материаллар ва хомашё турлари. харакатни ўзгартириш илгаклари ўқ бўйича харакатланганда тишли ғилдирак муфта ва шунга …

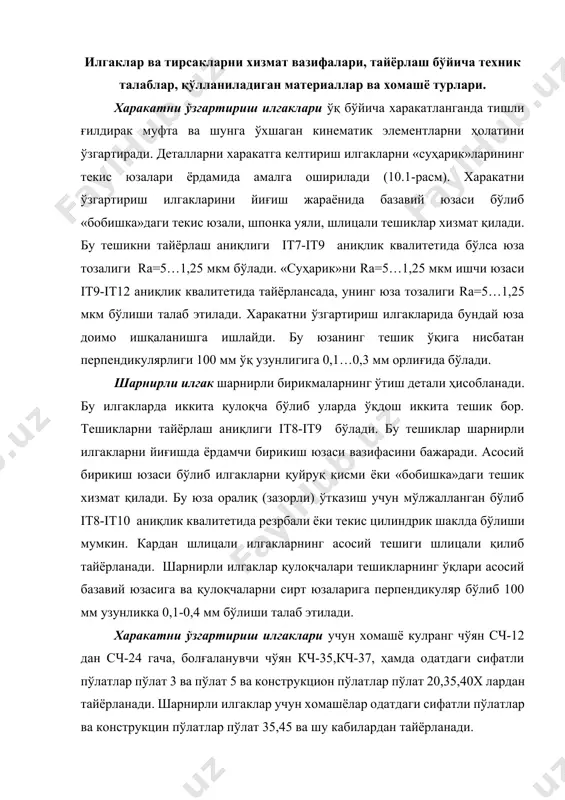

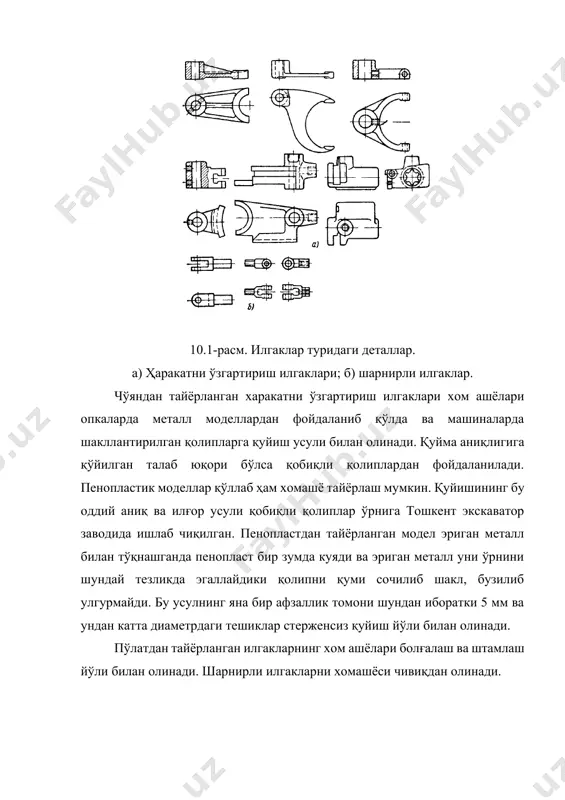

it10 аниқлик квалитетида резpбали ёки текис цилиндрик шаклда бўлиши мумкин. кардан шлицали илгакларнинг асосий тешиги шлицали қилиб тайёрланади. шарнирли илгаклар қулоқчалари тешикларнинг ўқлари асосий базавий юзасига ва қулоқчаларни сирт юзаларига перпендикуляр бўлиб 100 мм узунликка 0,1-0,4 мм бўлиши талаб этилади. харакатни ўзгартириш илгаклари учун хомашё кулранг чўян сч-12 дан сч-24 гача, болғаланувчи чўян кч-35,кч-37, ҳамда одатдаги сифатли пўлатлар пўлат 3 ва пўлат 5 ва конструкцион пўлатлар пўлат 20,35,40х лардан тайёрланади. шарнирли илгаклар учун хомашёлар одатдаги сифатли пўлатлар ва конструкцин пўлатлар пўлат 35,45 ва шу кабилардан тайёрланади. 10.1-расм. илгаклар туридаги деталлар. а) ҳаракатни ўзгартириш илгаклари; б) шарнирли илгаклар. чўяндан тайёрланган харакатни ўзгартириш илгаклари хом ашёлари опкаларда металл моделлардан фойдаланиб қўлда ва машиналарда шакллантирилган қолипларга қуйиш усули билан олинади. қуйма аниқлигига қўйилган талаб юқори бўлса қобиқли қолиплардан фойдаланилади. пенопластик моделлар қўллаб ҳам хомашё тайёрлаш мумкин. қуйишининг бу оддий аниқ ва илғор усули қобиқли қолиплар ўрнига тошкент экскаватор заводида ишлаб чиқилган. пенопластдан тайёрланган …

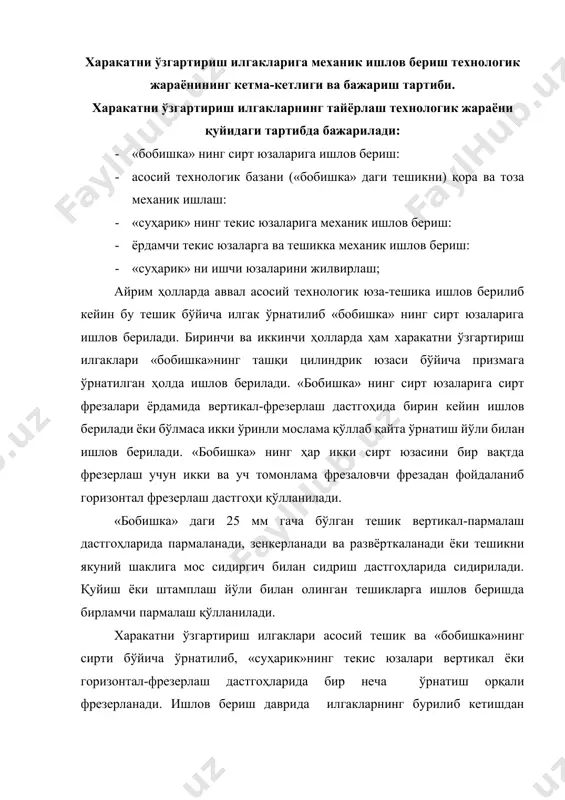

аник ишлов бериш: · ёрдамчи текис юзаларга ва тешикка механик ишлов бериш: · «суҳарик» ни ишчи юзаларини жилвирлаш; айрим ҳолларда аввал асосий технологик юза-тешика ишлов берилиб кейин бу тешик бўйича илгак ўрнатилиб «бобишка» нинг сирт юзаларига ишлов берилади. биринчи ва иккинчи ҳолларда ҳам харакатни ўзгартириш илгаклари «бобишка»нинг ташқи цилиндрик юзаси бўйича призмага ўрнатилган ҳолда ишлов берилади. «бобишка» нинг сирт юзаларига сирт фрезалари ёрдамида вертикал-фрезерлаш дастгоҳида бирин кейин ишлов берилади ёки бўлмаса икки ўринли мослама қўллаб қайта ўрнатиш йўли билан ишлов берилади. «бобишка» нинг ҳар икки сирт юзасини бир вақтда фрезерлаш учун икки ва уч томонлама фрезаловчи фрезадан фойдаланиб горизонтал фрезерлаш дастгоҳи қўлланилади. «бобишка» даги 25 мм гача бўлган тешик вертикал-пармалаш дастгоҳларида пармаланади, зенкерланади ва развёрткаланади ёки тешикни якуний шаклига мос сидиргич билан сидриш дастгоҳларида сидирилади. қуйиш ёки штамплаш йўли билан олинган тешикларга ишлов беришда бирламчи пармалаш қўлланилади. харакатни ўзгартириш илгаклари асосий тешик ва «бобишка»нинг сирти бўйича ўрнатилиб, «суҳарик»нинг текис юзалари …

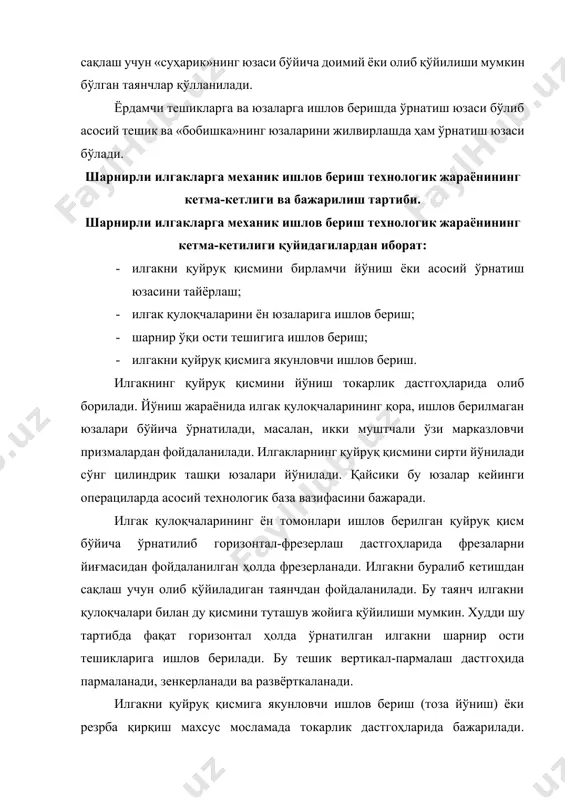

оҳларида олиб борилади. йўниш жараёнида илгак қулоқчаларининг қора, ишлов берилмаган юзалари бўйича ўрнатилади, масалан, икки муштчали ўзи марказловчи призмалардан фойдаланилади. илгакларнинг қуйруқ қисмини сирти йўнилади сўнг цилиндрик ташқи юзалари йўнилади. қайсики бу юзалар кейинги операциларда асосий технологик база вазифасини бажаради. илгак қулоқчаларининг ён томонлари ишлов берилган қуйруқ қисм бўйича ўрнатилиб горизонтал-фрезерлаш дастгоҳларида фрезаларни йиғмасидан фойдаланилган ҳолда фрезерланади. илгакни буралиб кетишдан сақлаш учун олиб қўйиладиган таянчдан фойдаланилади. бу таянч илгакни қулоқчалари билан ду қисмини туташув жойига қўйилиши мумкин. худди шу тартибда фақат горизонтал ҳолда ўрнатилган илгакни шарнир ости тешикларига ишлов берилади. бу тешик вертикал-пармалаш дастгоҳида пармаланади, зенкерланади ва развёрткаланади. илгакни қуйруқ қисмига якунловчи ишлов бериш (тоза йўниш) ёки резpба қирқиш махсус мосламада токарлик дастгоҳларида бажарилади. мослама деталнинг шарнир ўрнатиладиган тешиги бўйича базалаш имкониятига эга бўлиши керак. шу тартибда деталнинг йиғишда икки асосий базавий юзаларни ўзаро тўғри жойлашуви таъминланади. қуйруқ қисмига эга бўлмаган балки тешикли (қадам узатмаси илгаклари) илгакларга механик ишлов бериш …

екширилади (3.2.-расм). бу мосламалар индикаторлар билан жиҳозланади. текшириш жараёнида харакатни ўзгартириш илгаги бармоққа ўрнатилади ва бурилиб кетишдан сақлаш учун «бобишка» даги резpбали тешикдан фойдаланилади. ўлчаш асбобининг шарли чети текширилаётган «суҳарик» нинг ишчи юзаси билан тўқнаштирилади. ўлчаш бирикмасининг айлантириш натижасида ўлчаш асбобининг шари назорат қилинаётган ишчи юза бўйича сирпанади натижада индикатор юзанинг базавий тешикка нисбатан перпендикулярлигини кўрсатади. шатунларни хизмат вазифаларии, тайёрлаш бўйича техник талаблар қўлланиладиган материаллар ва ҳом-ашё турлари шатунлар кривошип-шатун механизмларининг узатиш элементи вазифасини бажаради, масалан, цилиндр-поршенли машиналарида. шатунлар поршен билан тирсакли вални бирлаштириб илгариланма-қайтма харакатни айланма харакатга ўтказиш учун хизмат қилади ёки бўлмаса харакатни аксинчасига ўзгартиради (11.1-расм). 11.1-расм. шатуннинг тузилиши шатун тирсакли валнинг шатун бўйини билан бирикадиган кривошип ва поршен билан унинг бармоқ ости тешиги орқали бирикадиган поршен каллакларидан иборат бўлади. кривошип ва поршени каллакларини бириктирувчи қисм шатуннинг стержени деб юритилади. аксарият шатунларда унинг кривошип каллаги тирсакли вал билан йиғишни осонлаштириш учун икки қисмдан иборат бўлади ва шатуннинг ўзаги …
