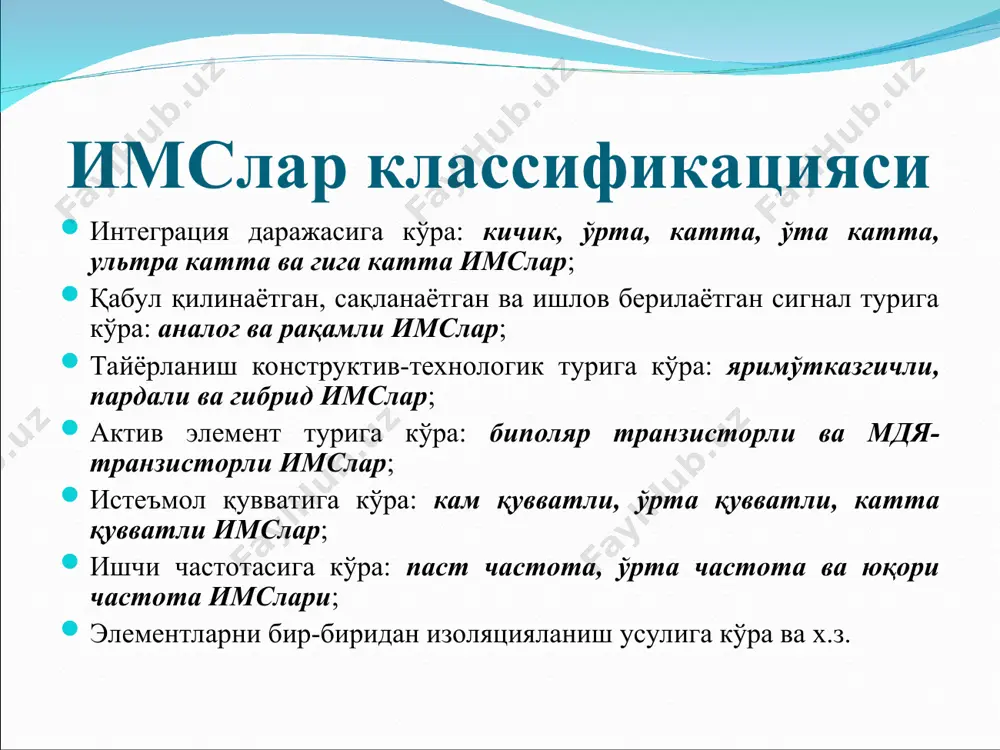

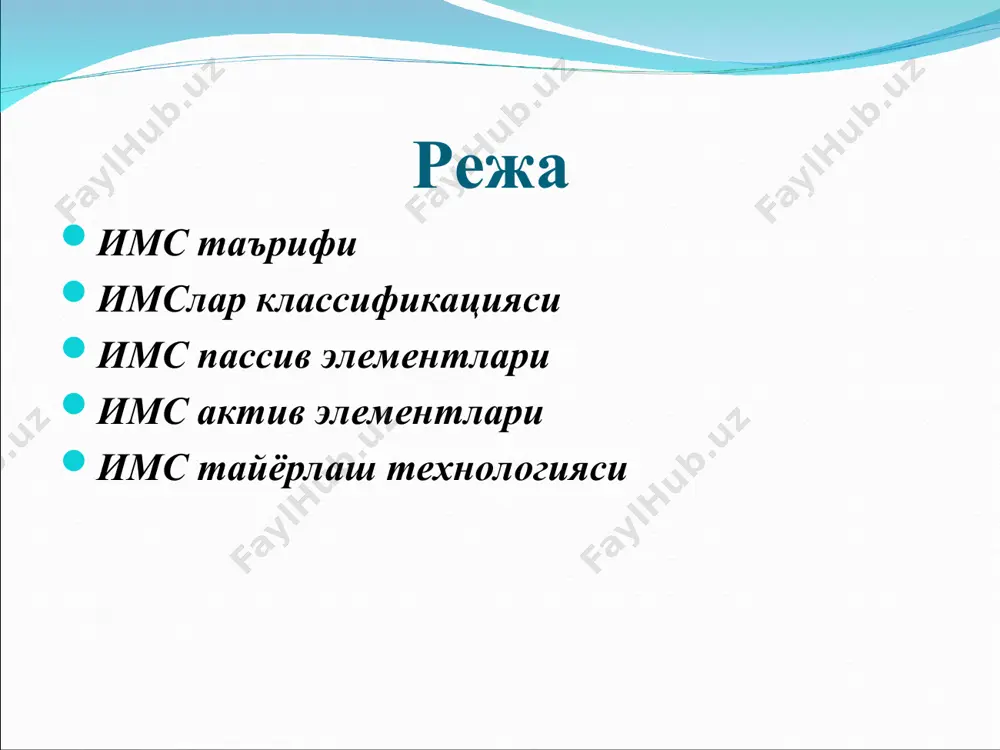

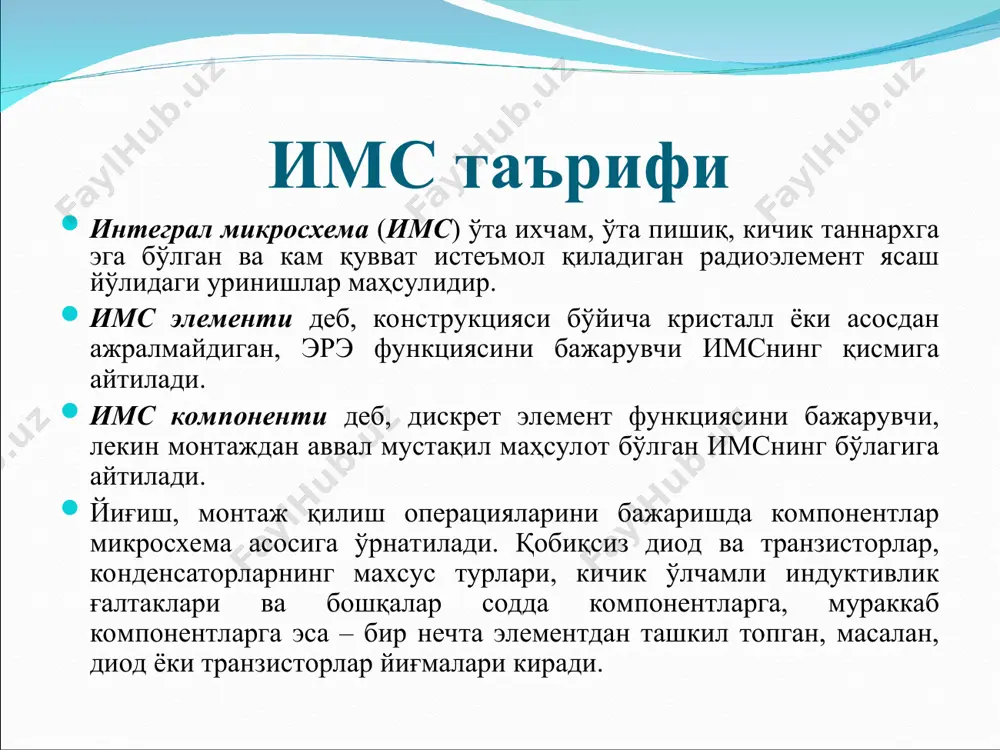

powerpoint presentation имс тайёрлаш технологияси. имс актив ва пассив элементлари режа имс таърифи имслар классификацияси имс пассив элементлари имс актив элементлари имс тайёрлаш технологияси имс таърифи интеграл микросхема (имс) ўта ихчам, ўта пишиқ, кичик таннархга эга бўлган ва кам қувват истеъмол қиладиган радиоэлемент ясаш йўлидаги уринишлар маҳсулидир. имс элементи деб, конструкцияси бўйича кристалл ёки асосдан ажралмайдиган, эрэ функциясини бажарувчи имснинг қисмига айтилади. имс компоненти деб, дискрет элемент функциясини бажарувчи, лекин монтаждан аввал мустақил маҳсулот бўлган имснинг бўлагига айтилади. йиғиш, монтаж қилиш операцияларини бажаришда компонентлар микросхема асосига ўрнатилади. қобиқсиз диод ва транзисторлар, конденсаторларнинг махсус турлари, кичик ўлчамли индуктивлик ғалтаклари ва бошқалар содда компонентларга, мураккаб компонентларга эса – бир нечта элементдан ташкил топган, масалан, диод ёки транзисторлар йиғмалари киради. имслар классификацияси интеграция даражасига кўра: кичик, ўрта, катта, ўта катта, ультра катта ва гига катта имслар; қабул қилинаётган, сақланаётган ва ишлов берилаётган сигнал турига кўра: аналог ва рақамли имслар; тайёрланиш конструктив-технологик турига кўра: …

2 / 26

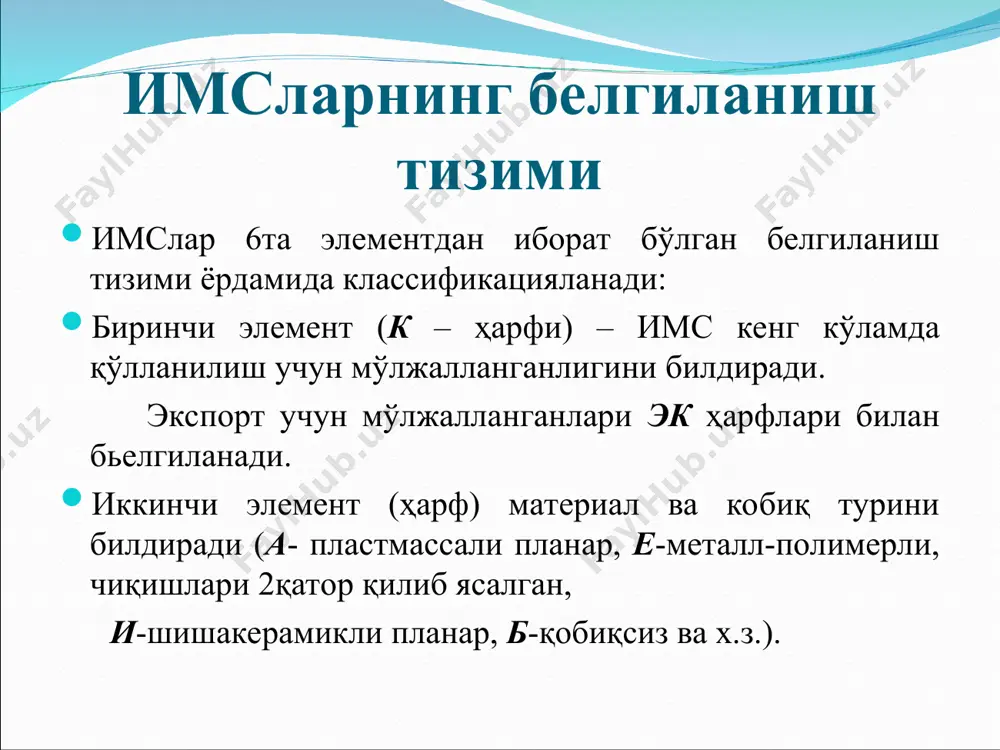

х.з.). имсларнинг белгиланиш тизими учинчи элемент (битта сон) – имснинг конструктив-технологик турини билдиради (1,5,6,7-яримўтказгичли, 2,4,8-гибрид, 3-бошқа: пардали, керамик, вакуумли). тўртинчи элемент (иккита ёки учта сон) – имс сериясининг тартиб рақамини билдиради. иккита сон бирлаликда-аниқ серия рақамини билдиради. бешинчи элемент (иккита ҳарф) – имснинг функционал вазифасини билдиради. олтинчи элемент бир турдаги имс сериялари ичидаги ишланма тартиб рақамини билдиради. яримўтказгич имслар яратишда технологик жараён ва операциялар яримўтказгич имслар тайёрлаш учун асосий материал бўлган - кремний монокристал қуймалари олишдан бошланади. (чохральский усули) ҳосил бўлган кремний қуймаси n– ёки р–турли электр ўтказувчанликка эга бўлади. қуйма узунлиги 150 см, диаметри эса 150 мм ва ундан катта бўлиши мумкин. зонали эритиш усулида монокристал ифлослантирувчи киритмалардан қўшимча тозаланади. яримўтказгич имслар яратишда технологик жараён ва операциялар эпитаксия. эпитаксия жараёни асос сиртида унинг кристалл тузилишини такрорловчи юпқа монокристал ишчи қатламлар ҳосил қилиш учун ишлатилади. газ фазали ва суюқ фазали эпитаксия усуллари кенг тарқалган бўлиб, улар монокристал асос сиртида n– …

3 / 26

суртилади ва кварц шиша ниқоб орқали ёритилади. ниқоблар шаффоф ва шаффоф эмас соҳаларга эга бўлгани учун фоторезистнинг маълум соҳаларига ёруғлик (ультрабинафша нур) таъсир этиб, унинг хусусияти ўзгартирилади. бундай ниқоблар фотошаблонлар деб аталади. яримўтказгич имслар яратишда технологик жараён ва операциялар имс тайёрлашда фотолитография жараёнидан бир неча марта (5÷7 марта) фойдаланилади (негиз қатламлар, эмиттерлар, омик контактлар ҳосил қилишда ва х.з.). бунда ҳар гал ўзига хос “расм”ли фотошаблонлар ишлатилади. яримўтказгич имслар яратишда технологик жараён ва операциялар легирлаш - яримўтказгич ҳажмига киритмаларни киритиш жараёни. имслар тайёрлашда легирлаш схеманинг актив ва пассив элементларини ҳосил қилиш ҳамда зарур ўтказувчанликни таъминлаш учун керак. диффузия ёрдамида легирлаш бутун кристалл юзаси бўйлаб ёки ниқобдаги тирқишлар орқали маълум соҳаларда (локал) амалга оширилади. ион легирлаш етарли энергиягача тезлатилган киритма ионларини ниқобдаги тирқишлар орқали кристалга киритиш билан амалга оширилади. ион легирлаш универсаллиги ва осон амалга оширилиши билан характерланади. ионлар токини ўзгартириб легирловчи киритмалар концентрациясини, энергиясини ўзгартириб эса – легирлаш чуқурлигини бошқариш мумкин. …

4 / 26

шириш учун қўлланилади. мисол тариқасида металлашни – кристалл ёки асос сиртида металл пардалар ҳосил қилиш жараёнини кўриб чиқамиз. металлаш учун олтин, никель, кумуш, алюминий ва cr-au, ti-au ва бошқалар ишлатилади. кремний асосидаги имсларда металлашни амалга ошириш учун асосан алюминийдан фойдаланилади. металлаш жараёни яримўтказгич пластина ҳажмида схема элементлари ҳосил қилингандан сўнг амалга оширилади. яримўтказгич имслар яратишда технологик жараён ва операциялар пластиналарни кристалларга ажратиш ва йиғиш операциялари. барча асосий технологик операциялар бажариб бўлингандан сўнг, юзларча ва ундан кўп исларга эга пластина алоҳида кристалларга бўлинади. пластиналар лазер скрайбер ёрдамида, яъни тайёрланган ислар орасидан лазер нурини юргизиб кристалларга ажратилади. ишлатишга яроқли кристаллар қобиқларга ўрнатилади, бунда кристал аввал қобиққа елимланади ёки кавшарланади. сўнг кристал сиртидаги контакт юзачалар қобиқ электродларига ингичка (ø 20÷30 мкм) симлар ёрдамида уланади. яримўтказгич имслар яратишда технологик жараён ва операциялар симлар уланаётганда термокомпрессиядан фойдаланилади, яъни уланаётган сим билан контакт юзачаси ёки микросхема электроди 200÷300 0с температурада ва юқори босимда бир – бирига …

5 / 26
