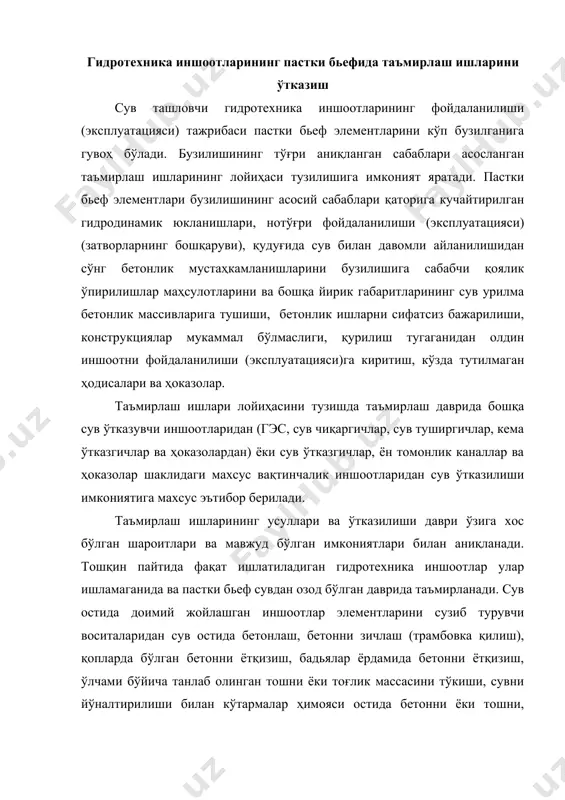

1572346249.doc гидротехника иншоотларининг пастки бьефида таъмирлаш ишларини ўтказиш режа: 1. гидротехника иншоотларининг пастки бьефида таъмирлаш ишларини ўтказиш 2. қопларда бўлган бетонни ётқизиш усули 3. сувни йўналтирилиши билан кўтармалар ҳимояси остида таъмирлаш усули 4. гидротехника қувур ва туннелларни таъмирлаш ишларининг хусусиятлари гидротехника иншоотларининг пастки бьефида таъмирлаш ишларини ўтказиш сув ташловчи гидротехника иншоотларининг фойдаланилиши (эксплуатацияси) тажрибаси пастки бьеф элементларини кўп бузилганига гувоҳ бўлади. бузилишининг тўғри аниқланган сабаблари асосланган таъмирлаш ишларининг лойиҳаси тузилишига имконият яратади. пастки бьеф элементлари бузилишининг асосий сабаблари қаторига кучайтирилган гидродинамик юкланишлари, нотўғри фойдаланилиши (эксплуатацияси) (затворларнинг бошқаруви), қудуғида сув билан давомли айланилишидан сўнг бетонлик мустаҳкамланишларини бузилишига сабабчи қоялик ўпирилишлар маҳсулотларини ва бошқа йирик габаритларининг сув урилма бетонлик массивларига тушиши, бетонлик ишларни сифатсиз бажарилиши, конструкциялар мукаммал бўлмаслиги, қурилиш тугаганидан олдин иншоотни фойдаланилиши (эксплуатацияси)га киритиш, кўзда тутилмаган ҳодисалари ва ҳоказолар. таъмирлаш ишлари лойиҳасини тузишда таъмирлаш даврида бошқа сув ўтказувчи иншоотларидан (гэс, сув чиқаргичлар, сув туширгичлар, кема ўтказгичлар ва ҳоказолардан) ёки сув ўтказгичлар, …

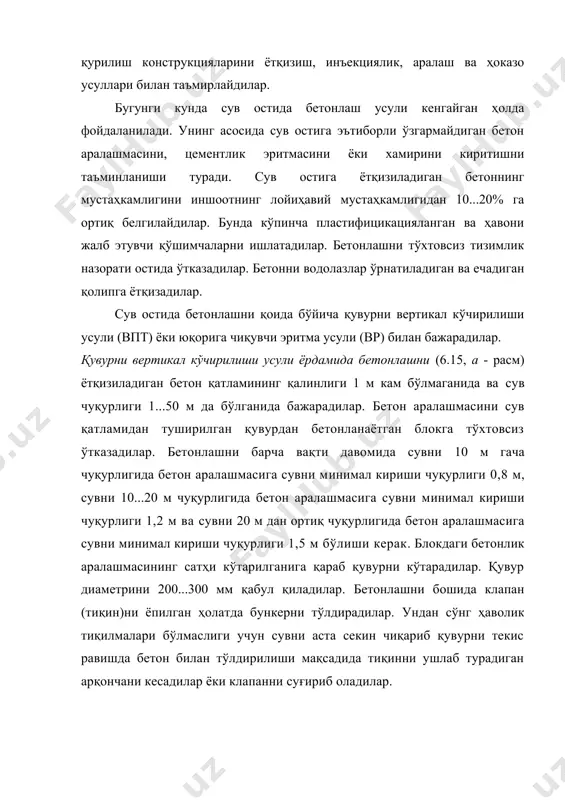

ўлчами бўйича танлаб олинган тошни ёки тоғлик массасини тўкиши, сувни йўналтирилиши билан кўтармалар ҳимояси остида бетонни ёки тошни, қурилиш конструкцияларини ётқизиш, инъекциялик, аралаш ва ҳоказо усуллари билан таъмирлайдилар. бугунги кунда сув остида бетонлаш усули кенгайган ҳолда фойдаланилади. унинг асосида сув остига эътиборли ўзгармайдиган бетон аралашмасини, цементлик эритмасини ёки хамирини киритишни таъминланиши туради. сув остига ётқизиладиган бетоннинг мустаҳкамлигини иншоотнинг лойиҳавий мустаҳкамлигидан 10...20% га ортиқ белгилайдилар. бунда кўпинча пластифицикацияланган ва ҳавони жалб этувчи қўшимчаларни ишлатадилар. бетонлашни тўхтовсиз тизимлик назорати остида ўтказадилар. бетонни водолазлар ўрнатиладиган ва ечадиган қолипга ётқизадилар. сув остида бетонлашни қоида бўйича қувурни вертикал кўчирилиши усули (впт) ёки юқорига чиқувчи эритма усули (вр) билан бажарадилар. қувурни вертикал кўчирилиши усули ёрдамида бетонлашни (6.15, а - расм) ётқизиладиган бетон қатламининг қалинлиги 1 м кам бўлмаганида ва сув чуқурлиги 1...50 м да бўлганида бажарадилар. бетон аралашмасини сув қатламидан туширилган қувурдан бетонланаётган блокга тўхтовсиз ўтказадилар. бетонлашни барча вақти давомида сувни 10 м гача чуқурлигида бетон …

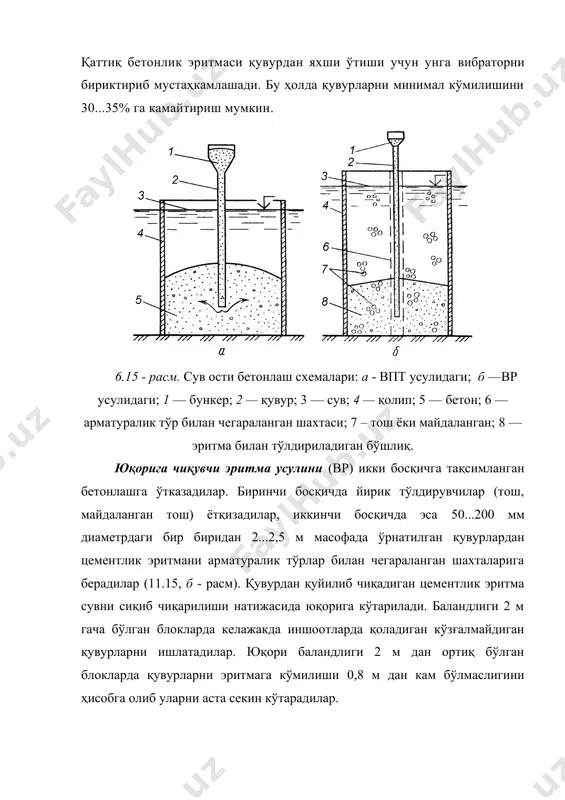

вурларни минимал кўмилишини 30...35% га камайтириш мумкин. 6.15 - расм. сув ости бетонлаш схемалари: а - впт усулидаги; б —вр усулидаги; 1 — бункер; 2 — қувур; 3 — сув; 4 — қолип; 5 — бетон; 6 — арматуралик тўр билан чегараланган шахтаси; 7 – тош ёки майдаланган; 8 — эритма билан тўлдириладиган бўшлиқ. юқорига чиқувчи эритма усулини (вр) икки босқичга тақсимланган бетонлашга ўтказадилар. биринчи босқичда йирик тўлдирувчилар (тош, майдаланган тош) ётқизадилар, иккинчи босқичда эса 50...200 мм диаметрдаги бир биридан 2...2,5 м масофада ўрнатилган қувурлардан цементлик эритмани арматуралик тўрлар билан чегараланган шахталарига берадилар (11.15, б - расм). қувурдан қуйилиб чиқадиган цементлик эритма сувни сиқиб чиқарилиши натижасида юқорига кўтарилади. баландлиги 2 м гача бўлган блокларда келажакда иншоотларда қоладиган кўзғалмайдиган қувурларни ишлатадилар. юқори баландлиги 2 м дан ортиқ бўлган блокларда қувурларни эритмага кўмилиши 0,8 м дан кам бўлмаслигини ҳисобга олиб уларни аста секин кўтарадилар. бетонлаш чуқурлиги 20 м гача бўлганида тўлдирувчи сифатида …

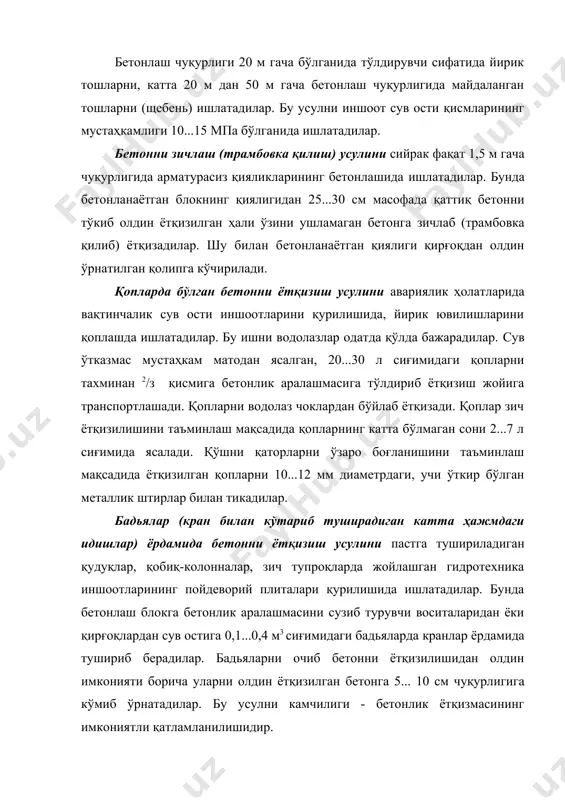

долаз чоклардан бўйлаб ётқизади. қоплар зич ётқизилишини таъминлаш мақсадида қопларнинг катта бўлмаган сони 2...7 л сиғимида ясалади. қўшни қаторларни ўзаро боғланишини таъминлаш мақсадида ётқизилган қопларни 10...12 мм диаметрдаги, учи ўткир бўлган металлик штирлар билан тикадилар. бадьялар (кран билан кўтариб туширадиган катта ҳажмдаги идишлар) ёрдамида бетонни ётқизиш усулини пастга тушириладиган қудуқлар, қобиқ-колонналар, зич тупроқларда жойлашган гидротехника иншоотларининг пойдеворий плиталари қурилишида ишлатадилар. бунда бетонлаш блокга бетонлик аралашмасини сузиб турувчи воситаларидан ёки қирғоқлардан сув остига 0,1...0,4 м3 сиғимидаги бадьяларда кранлар ёрдамида тушириб берадилар. бадьяларни очиб бетонни ётқизилишидан олдин имконияти борича уларни олдин ётқизилган бетонга 5... 10 см чуқурлигига кўмиб ўрнатадилар. бу усулни камчилиги - бетонлик ётқизмасининг имкониятли қатламланилишидир. пастда рыбинск сув омборига оқиб келадиган шексна дарёсидаги шекснинск гидроузели (россия) сув ўтказувчи иншоотининг пастки бьефида сув остида бетонлаш таъмирлаш ишларининг кетма-кетлиги кўрсатилган. фойдаланилиши (эксплуатацияси) биринчи йилларида, сувни техник сабаблари бўйича фақат гэснинг асосан ўнг томондаги гидроагрегатлар монтаж қилинмаган юзалик сув ташлагичларидан туширган эдилар. тошқин …

нлик аралашмаси (в 15) ётган қопларидан деворларни тузиб, дренаж тешиклар бўлган жойларида эса металлик қувурларни ўрнатдилар. шу билан ташкил этилган блокни ғовакларнинг ҳажми 40...45% бўлган, 40...70 мм йириклигидаги ювилган майдаланган тош (щебень) билан тўлдирдилар. тўлдирилган блокни устидан уч қатор жойлашган четларидан металлик учбурчак бириктирилган 0,25 м қалинлигидаги плиталар билан қопладилар. плиталарда учи ўткирланган ёриқсимон (2×4 см) кесикларига эга бўлган ва пастки томондан эгилувчан шланглари ёрдамида сув юзасидан юқорироқ чиқарилган 63 мм диаметрдаги инъекцион қувурларини жойлашувига мўлжалланган тешикларини кўзда тутган эдилар. плиталар остки юзасида арматуралар учларини чиқариб уларни плиталар ётқизилишида щебеньга бостирдилар. плиталар орасидаги чокларни плиталар тепасигача ювилган майдаланган тошга (щебеньга) тўлдирдилар ва блокга цементлик хамири қуйилганидан сўнг уларни металл тунукалик тасмалари остига бекитган эдилар. ушбу металл тунукалик тасмаларини плиталар четларидан бириктирилган учбурчакларига сув остида пайвандладилар. блокга бетонни ечиладиган воронкалардан ва 50 мм диаметрдаги эгилувчан резиналик шланглардан бир навбатда бетон аралаштирувчи механизм билан жиҳозланган сузиб турувчи солдан қувурни кўтармасдан қуйган эдилар. …
