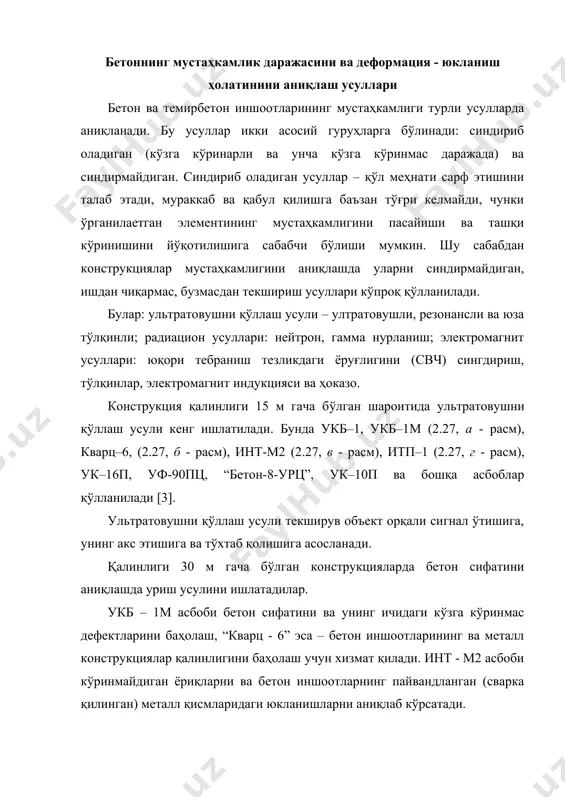

1572346631.doc бетоннинг мустаҳкамлик даражасини ва деформация юкланиш ҳолатинини аниқлаш усуллари режа: 1. бетоннинг мустаҳкамлик даражасини ва деформация - юкланиш ҳолатинини аниқлаш усуллари 2. бетон ва унинг тагидан фильтрацияни кузатиш усуллари бетоннинг мустаҳкамлик даражасини ва деформация - юкланиш ҳолатинини аниқлаш усуллари бетон ва темирбетон иншоотларининг мустаҳкамлиги турли усулларда аниқланади. бу усуллар икки асосий гуруҳларга бўлинади: синдириб оладиган (кўзга кўринарли ва унча кўзга кўринмас даражада) ва синдирмайдиган. синдириб оладиган усуллар – қўл меҳнати сарф этишини талаб этади, мураккаб ва қабул қилишга баъзан тўғри келмайди, чунки ўрганилаетган элементининг мустаҳкамлигини пасайиши ва ташқи кўринишини йўқотилишига сабабчи бўлиши мумкин. шу сабабдан конструкциялар мустаҳкамлигини аниқлашда уларни синдирмайдиган, ишдан чиқармас, бузмасдан текшириш усуллари кўпроқ қўлланилади. булар: ультратовушни қўллаш усули – ултратовушли, резонансли ва юза тўлқинли; радиацион усуллари: нейтрон, гамма нурланиш; электромагнит усуллари: юқори тебраниш тезликдаги ёруғлигини (свч) сингдириш, тўлқинлар, электромагнит индукцияси ва ҳоказо. конструкция қалинлиги 15 м гача бўлган шароитида ультратовушни қўллаш усули кенг ишлатилади. бунда укб–1, …

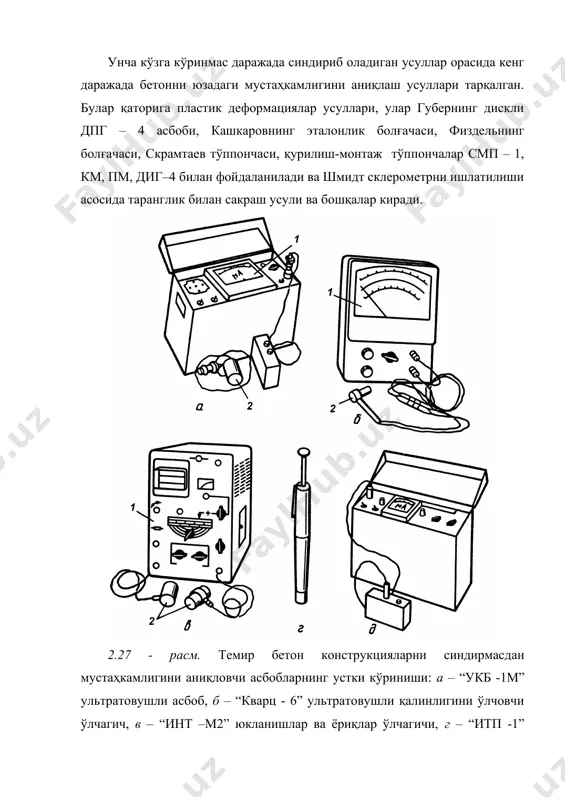

ўринмас даражада синдириб оладиган усуллар орасида кенг даражада бетонни юзадаги мустаҳкамлигини аниқлаш усуллари тарқалган. булар қаторига пластик деформациялар усуллари, улар губернинг дискли дпг – 4 асбоби, кашкаровнинг эталонлик болғачаси, физдельнинг болғачаси, скрамтаев тўппончаси, қурилиш-монтаж тўппончалар смп – 1, км, пм, диг–4 билан фойдаланилади ва шмидт склерометрни ишлатилиши асосида таранглик билан сакраш усули ва бошқалар киради. 2.27 - расм. темир бетон конструкцияларни синдирмасдан мустаҳкамлигини аниқловчи асбобларнинг устки кўриниши: а – “укб -1м” ультратовушли асбоб, б – “кварц - 6” ультратовушли қалинлигини ўлчовчи ўлчагич, в – “инт –м2” юкланишлар ва ёриқлар ўлчагичи, г – “итп -1” қопламанинг қалинлигини ўлчовчи ўлчагич, д – арматура параметрларини ўлчагичи; 1 - рўйхатга олувчи асбоб, 2 – ўзгартиргич. а.м.губер билан таклиф этилган дискли дпг – 4 асбоби (2.28, а - расм) қуйидагича ишлайди. синов ўтказишдан олдин 1 соат дан кам бўлмаган вақтда тайёрланаётган жойни ҳўллайдилар. асбобни ўрнатадилар кейин эса дискни аниқланган масофага ўтказадилар. диск ўзининг оғирлиги таъсирида …

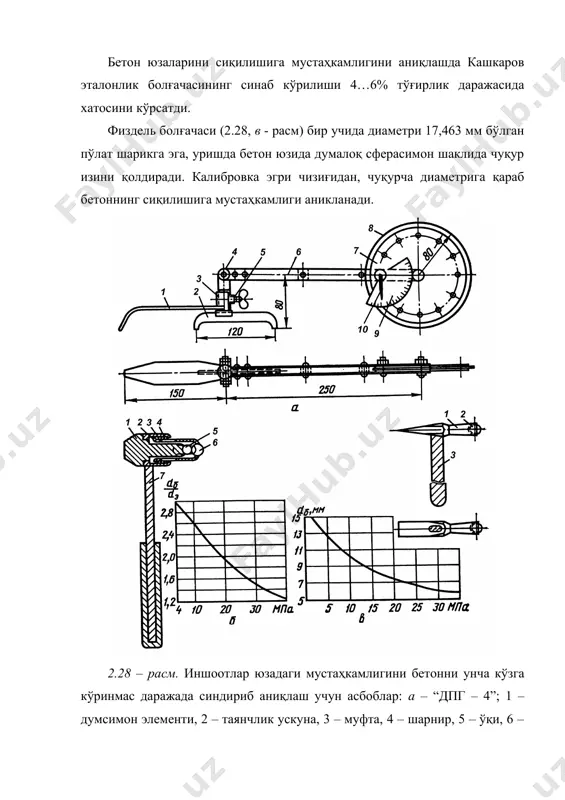

5 мм лик пўлат думалоқ шариги эталон стерженда қолдирган чуқурча dэ диаметрини ўлчайдилар. бетон сиқилишига мустаҳкамлигини калибровка графиги ёрдамида аниқланади (2.28, б - расм). бунда болғача билан бетон юзадаги қолдирилган чуқурча изларининг сони 10 дан кам бўлмаслиги шароитида текширилади. олдин юкланган бетон элементларининг (тўсинлар, плиталар ва ҳоказо) мустаҳкамлигини аниқлашда болғача билан қолдирилган чуқурча изларининг сони 15...20 дан кам бўлмаслиги шарт. бетон юзаларини сиқилишига мустаҳкамлигини аниқлашда кашкаров эталонлик болғачасининг синаб кўрилиши 4…6% тўғирлик даражасида хатосини кўрсатди. физдель болғачаси (2.28, в - расм) бир учида диаметри 17,463 мм бўлган пўлат шарикга эга, уришда бетон юзида думалоқ сферасимон шаклида чуқур изини қолдиради. калибровка эгри чизиғидан, чуқурча диаметрига қараб бетоннинг сиқилишига мустаҳкамлиги аникланади. 2.28 – расм. иншоотлар юзадаги мустаҳкамлигини бетонни унча кўзга кўринмас даражада синдириб аниқлаш учун асбоблар: а – “дпг – 4”; 1 –думсимон элементи, 2 – таянчлик ускуна, 3 – муфта, 4 – шарнир, 5 – ўқи, 6 – стержень, 7 – …

ни аниқлаш учун ва уни кейинги фойдаланилиши (эксплуатацияси)га яроқлигини баҳолаш учун массив ичидан диаметри 100 мм ўлчамида намуналар бурғилаб чиқарилади, ушбу намуналарни махсус стендларда мустаҳкамлигига синаб кўрадилар. синашда намуналар ҳўллиги даражаси бетон массивининг ҳўллиги даражасига тенг бўлиши шарт, чунки бетон мустаҳкамлиги унинг сувга тўйинган даражасига боғлиқ ҳолда ўзгаради. тажрибали мутахассис деярлик аниқ ҳолда массив ичидаги бетоннинг ҳолатини кўз чамали кўриб баҳолаши мумкин (ранги, ғоваклиги даражаси, зичлиги, тўлдирувчилар ҳажмига). бетоннинг дастлабки мустаҳкамлигини баҳолаш учун гидропроект конструкциясидаги йиғма фотобуроскоп ҳам ишлатилади. олинган намуналарни қмқ талабларига мувофиқ синов лабораторияга юборадилар, бетон иншоотининг яхлитлигини қайта тиклаш учун, намуна олинган жойидаги қудуқлар (скважиналар)ни бетонни анкерларга мустаҳкамланган ҳолда стерженлар ёки тўр билан арматуралаб вибрация ёрдамида бетонлашади ёки торкретлашадилар. баъзан бурғиланган қудуқлар (скважиналар)ни бетон мустаҳкамлигига намуналарни олиши билан биргалигида бетонни сув ўтказилиши қобилиятини синаш учун ҳам ишлатадилар. шу мақсадда қудуқлар (скважиналар) орқали бетонга керакли босим билан сувни киритадилар. бетон массивининг сув ўтказмаслик қобилияти нисбий сув сингдириш қобилиятига …

нзометрик усул қўлланилишида тензометрлар ёрдамида бетоннинг нисбий деформациялари аниқланади, улар қийматларига мувофиқ жисмнинг таранг судралувчи юкланиши ҳолати учун мавжуд бўлган функционал боғланишларига қараб юкланишлар ҳисобланади. бу усул асосий усул деб ҳисобланади, чунки унинг ёрдамида деформациялардан ташқари ҳам юкланишларни (нормал ва уринма) аниқлаш мумкин. бу усул юкланишларни бетонлик тананинг юзасида, ҳамда ичида ўлчаш учун қўлланилади. жаҳон тажрибасида сиқиш юкланишларни ўлчайдиган дисксимон шаклидаги ўзгартиргичлари маълум, лекин ватанимиз тажрибасида улар кенг даражада қўлланилишни топмади, чунки бетондаги ҳажмий юкланишлар ҳолати шароитида уларнинг бетонга таъсири етарли даражада ўрганилмаган ҳамда уларнинг бетон массивида ўрнатилиши қатор технологик қийинчиликларни яратади. уринма юкланишларини бевосита аниқлаш қийин, шунинг учун нисбий деформацияларни уч йўналишлар бўйича (ортогонал ўқлар ва уларга 45º бурчак остида) ўлчаб кейин эса юзадаги барча юкланишлар мажмуаси (комплекси)ни ҳисоблайдилар. ҳажмий юкланиш ҳолатини ҳисоблашда нисбий деформацияларни олти, баъзан 12 йўналишлари бўйича ўлчайдилар. чизиқли юкланишларини, блоклар ҳарорати ҳолатини ва бошқа ҳодисаларни тадқиқотлашда якка тензометрлар ўрнатилади. тензометрик розеткаларнинг ўрнатилиши схемаси 2.30 - …
