1572346648.doc тупроқлик иншоотларнинг юкланиши ҳолатини кузатилиши режа: 1. яхлит оғир бетон иншоотларини кузатиш 2. чўкишлар, горизонталь кўчишлар ва эгилишлар кузатуви учун хизмат этувчи асбобларнинг конструкциялари ва жойлашуви принциплари тупроқлик иншоотларнинг юкланиши ҳолатини кузатилиши тупроқлик иншоотларининг мустаҳкамлиги на барқарорлигини баҳоланиши мақсадида уларнинг юкланиши ҳолати кузатилиши олиб борилади. тўғон танасида ва унинг элементларида юкланишларни аниқлашда асосан икки усул қўлланилади: юкланишларни бевосита ўлчаш усули ва тупроқнинг деформациясини асбоб ускуналар ёрдамида ўлчаб натижасини таранглик ва эластиклик назарияси усули бўйича қайта ҳисоблаш асосида юкланишлар кўрсаткичларига ўтказиш. деформацияларни экстензометр (2.17, д - расм) ёрдамида ўлчаш мумкин. лекин деформацияларни юкланишларга қайта ҳисоблаб ўтказиш мураккаб ва етарли тўғрилик даражасига эга эмас, шу сабабларга кўра ушбу усул кенг қўлланилмайди. кенгроқ даражада сиқувчи юкланишларни бевосита ўлчаш усули фойдаланилади. тўғонлардаги юкланиш ҳолатини баҳолаш учун тупроқдаги юкланишни ва ғоваклардаги босимни билиш зарур [6]. шу сабабларга асосан ўлчаш жойларида, қоида бўйича, тупроқ динамометрлари ва пьезодинамометрларини биргаликда ўрнатадилар (2.17, а - расм). тупроқ динамометрлари …

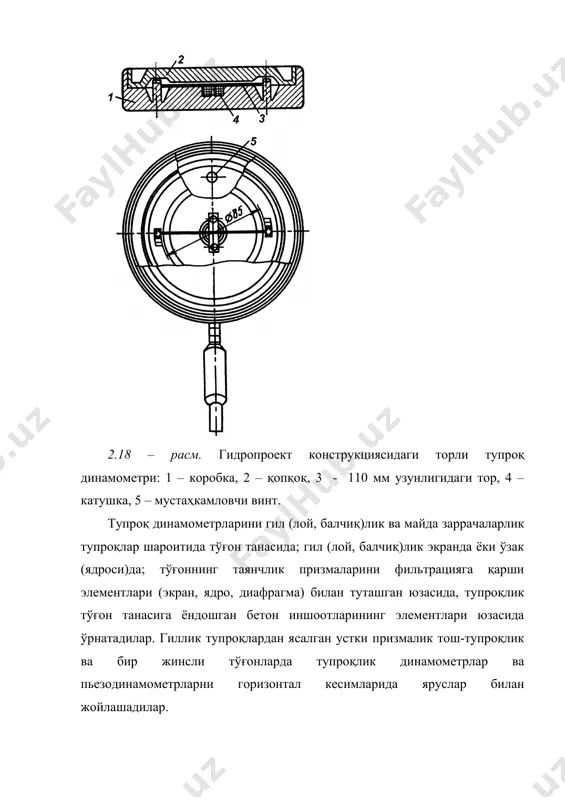

ебраниши тезлигига қараб тарировка эгри чизиқи бўйича аниқлайдилар. 2.18 – расм. гидропроект конструкциясидаги торли тупроқ динамометри: 1 – коробка, 2 – қопқоқ, 3 - 110 мм узунлигидаги тор, 4 – катушка, 5 – мустаҳкамловчи винт. тупроқ динамометрларини гил (лой, балчиқ)лик ва майда заррачаларлик тупроқлар шароитида тўғон танасида; гил (лой, балчиқ)лик экранда ёки ўзак (ядроси)да; тўғоннинг таянчлик призмаларини фильтрацияга қарши элементлари (экран, ядро, диафрагма) билан туташган юзасида, тупроқлик тўғон танасига ёндошган бетон иншоотларининг элементлари юзасида ўрнатадилар. гиллик тупроқлардан ясалган устки призмалик тош-тупроқлик ва бир жинсли тўғонларда тупроқлик динамометрлар ва пьезодинамометрларни горизонтал кесимларида яруслар билан жойлашадилар. уларнинг ўрнатилиши ўпирилиши, деформациялари, шикастланишлари ва ҳоказо эҳтимоли бор бўлган жойларида олдиндан белгиланади. бундан ташқари тўғоннинг ўқи бўйича динамометрларни пьезодинамометрлар билан биргаликда жойлашадилар. юкланишлар ўлчаш жойида бир пьезодинамометр ҳамда горизонталь, вертикаль ва горизонтга 45о бурчак остида жойлашган ҳолда уч сонидан кам бўлмаган тупроқлик (грунт) динамометрларини ўрнатадилар. пьезодинамометр доимо горизонтал жойлаштирилади. тўғонларнинг ядросида, экранларида тупроқлик (грунт) динамометрлари …

кўрсаткичларини биргаликда таҳлил этилиши имконияти бўлиши ҳисобидан бундай йўналтишадилар. сув ўтказувчи қувурларнинг юзасида тўғон танаси билан ёндошган жойларида тупроқ босимини баҳолаш имкониятини берадиган тупроқ динамометрларини, пьезометрларини ёки пьезодинамометрларини ўрнатадилар. юкланиш ва ғоваклардаги босимни кузатилиши қуйидаги муддатларида [6] бажарилади: қурилиш даврида – 1…2 ой оралигида; сув омборини сувга тўлдириши даврида – 7...10 сутка оралигида; фойдаланилиши (эксплуатацияси) бошлангич даврида – 1 ой оралигида; фойдаланилиши (эксплуатацияси) 2…4 – чи йиллар даврида 1 кварталга 1 марта; фойдаланилиши (эксплуатацияси) 3 – чи ва кейинчалик йиллар даврида – ярим йил оралигида. тупроқдаги нормал юкланиши σ ва ғовак босими σп ўлчагандан сўнг, тупроқ скелетида σ ск нормал юкланиши қуйидаги формуладан ҳисобланади σ ск = σ – σп (2.6) тупроқ скелетида 45о ва 90о бурчаги остида жойлашган учта йўналишлари бўйича нормал юкланишларини аниқлаб, мор доираси ёрдамида (6) бош юкланишларни ва юкланишларнинг бош ўқларининг йўналишларини топадилар, улар ёрдамида асосий юкланишларнинг траекторияларини тузиш имқонияти яратилади. тўғоннинг асоси билан контактланиши жойидаги …

илар. бетон ҳолатини кузатилишининг мақсади – бетондаги ёриқларни аниқлаш, ишқорини, гардини, қаватланишини ва майдаланиб тўқилишини аниқлаш, арматураси очилиши жойларини ва бошқача шикастланган жойларини аниқлаш. бетондаги имкониятли дефектлар ва бузилишларини аниқлаш учун бетон юзасини айрим бўлакларга бўлиб унинг устидан кўз чамали кузатувларини ўтказадилар. бунда алоҳида қоғозда расм шаклида ушбу бетон юзасини чизиб кўз чамали кузатувлари асосида амалдаги юзасида аниқланган ўзгаришларини кўрсатадилар. кўз чамали кузатувларини устки юзадаги жойларда ҳамда ичидаги кўзга кўринмас жойларида ҳам (сув кеткизган ҳолатидаги бўшликларда, кузатув галереяларда, қудуқларда, қувурларда, сув ўтказгичларда) ўтказадилар. бетон иншоотларининг сув сатҳи ўзгариб турувчи ҳолатида жойлашган юзаларини сув сатҳи паст бўлган даврида ёзги пайтида кемадан, қиш пайтида эса мустаҳкам муз қатламларидан кузатадилар. сув омбори сувга тўлдирилиши даврида кўз чамали кузатувларни фойдаланилиши (эксплуатацияси) биринчи – иккинчи йилларда - ҳар кунида, кейинроқ 3…4 йиллар давомида хафтага 1…2 мартаба, кейинроқ иншоот нормал ишлаши ҳолатида хафтага 1 мартабадан кам эмас бажарадилар. иншоотда ёриқлар, кузатиладиган дефектлар ривожланиши аниқланган бўлса кузатузатувларни …

ўчоқларини кўрсатилишида қуйидаги: ҳўлсимон доғлар – сезилишига бетон ҳўл бўлиши; ҳўл доғлар – бетонни тегишида қўлни ҳўлланиши; бетон юзадаги сувни ўтказувчи жойлари – бетон юзаси доғлар билан қопланган, лекин сув қуйилиб оқмаган; кам даражадаги сув оқизувчи жойлари – оқаётган сув томчилари; ўртача даражадаги сув оқизувчи жойлари – оқиб кетаётган сувнинг майда жилғалари; кўп даражадаги сув оқизувчи жойлари - бетон юзаси бўйича яхлит оқувчи сув қатлами; свишчлар – бетондан ажралиб оқаётган айрим сув жилғалари; бетонда оққан сув излари, доғлари ва бетон устидаги бетон ишқорланишининг маҳсулотлари, - таърифлари қабул қилинган. кўз чамалида аниқланган барча дефектларни журналда ёзиб қўядилар: уларнинг кўринишини расмлар шаклида кўрсатадилар, фотосуратларга туширадилар, санасини, ҳажмини ва кузатилган жойини кўрсатиб ҳар бир дефектни кўрсатадилар. кўз чамали кузатуви натижасида аниқланган дефектларни журналга ёзиб кўрсатилишида дефектларларнинг барчасини номерлаб қабул қилинган шартли белгиларга асосланиб таърифлайдилар (2.19 - расм). бунда ёриқлар ва чокларнинг ўлчамларига ва уларнинг очилиши интенсивлигига, чоклар тўлдирувчиларни оқиб чиқиши изларига, четларининг шикастланишига, …
