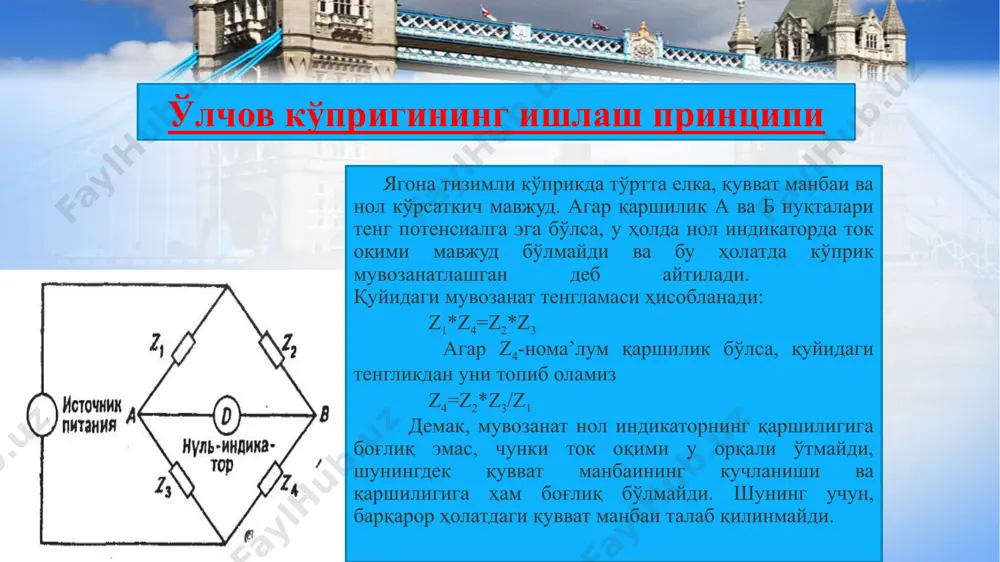

1699607640.pptx k r r r r u i t ab m 3 1 2 - × = сд рд эк а в 6,3 в rp rш rп rзrд rб r1r2 rл rл rt /docprops/thumbnail.jpeg 2-tajriba mashg’uloti. mavzu: avtomatik ko‘prikning graduirovka xarakteristikasini o‘rganish mavzu: avtomatik ko‘prikning graduirovka xarakteristikasini o‘rganish ўлчов кўпригининг ишлаш принципи ягона тизимли кўприкда тўртта елка, қувват манбаи ва нол кўрсаткич мавжуд. агар қаршилик а ва б нуқталари тенг потенсиалга эга бўлса, у ҳолда нол индикаторда ток оқими мавжуд бўлмайди ва бу ҳолатда кўприк мувозанатлашган деб айтилади. қуйидаги мувозанат тенгламаси ҳисобланади: z1*z4=z2*z3 агар z4-нома’лум қаршилик бўлса, қуйидаги тенгликдан уни топиб оламиз z4=z2*z3/z1 демак, мувозанат нол индикаторнинг қаршилигига боғлиқ эмас, чунки ток оқими у орқали ўтмайди, шунингдек қувват манбаининг кучланиши ва қаршилигига ҳам боғлиқ бўлмайди. шунинг учун, барқарор ҳолатдаги қувват манбаи талаб қилинмайди. агар занжир нафақат актив, реактив қаршиликлардан иборат бўлса, улар з фазавий кўринишида ва шунда кўприк фазавий бурчаклари …

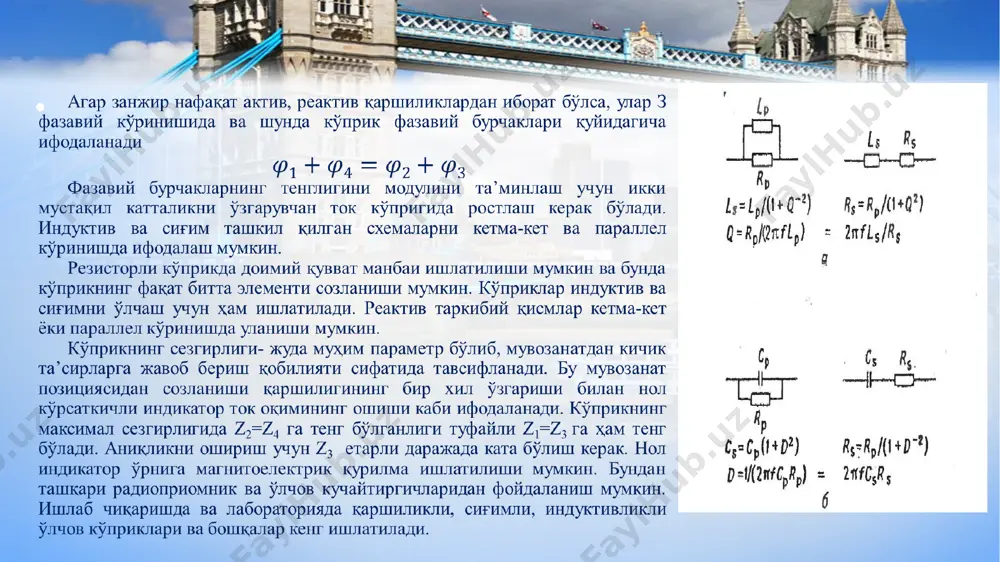

ишлатилиши мумкин. бундан ташқари радиоприомник ва ўлчов кучайтиргичларидан фойдаланиш мумкин. ишлаб чиқаришда ва лабораторияда қаршиликли, сиғимли, индуктивликли ўлчов кўприклари ва бошқалар кенг ишлатилади. индуктивликни аниқлаш кўприкли схемалари бу кўприклар занжирда берилган ғалтак ёки сиғим билан таққослаш орқали индуктивликни ўлчашда ишлатилади. бу кўприкни ток билан та’минлаш учун ўзгарувчан ток манбаидан фойдаланилади. энг кенг тарқалган индуктивликни аниқлаш усули қиймати берилган индуктивлик билан кўприк орқали таққослаш ҳисобланади. агар кўприк мувозанат ҳолатга келса rx ва lx қуйидагича аниқланади: бу ерда r1- ғалтак- l1 ни ёқиш учун ишлатиладиган ростланадиган қаршилик. кўприкнинг мувозанат ҳолатида rx ва lx ни тенглаштириш учун, r1 ва l1 ни ростлашимиз керак бўлади. агар ғалтакнинг ўзининг қаршилиги жуда ката бўлганда биз r қаршиликни олишга мажбур бўламиз. бу индуктивликни ўлчаш диапозонини кенгайтириш учун қўлланилади. максвелл-вин кўприги. максвелл томонидан таклиф этилган винннинг ривожлантирилган усули бу қаршиликка параллел уланган сиғимнинг ёрдами билан индуктивликни аниқлашдан иборат. бунда конденсатордаги ток ғалтакдаги токдан илгарилаб кетиши мумкин ва бунда …

токи кўприкнинг а учида иккига — 11 ва 12 га бўлинади. rt=k·rp-k1=f(rp) rt ўзгариши билан реохорд қаршилиги rp ўзгартириб, кўприкни мувозанат холатга келтириш мумкин. мувозанатлаштирилган rўприкнинг принципиал схемаси. мувозанатлаштирилмаган кўприклар ҳароратни ўлчаш учун қаршилик термометрлари билан биргаликда ҳам қўлланилади. аммо улардан газ анализаторларида, концентратормерларда ва қатор ўлчаш воситаларида кенг фойдаланилади. мувозанатлаштирилмаган кўприклар ҳароратни бевосита ўлчаш имконини беради. расмда бу куприкнинг схемаси келтирилган: r — ростлаш қаршилиги; r1,r2,r3 — кўприкнинг доимий қаршиликлари; rм — милливольтметр қаршилиги; rн — назорат каршилиги; н (назорат) ҳолатидан ў ўлчаш ҳолатига ўтказиш алмашлаб улагичи — п; rt — қаршилик термометри; п—ў ҳолатда турганида rt нинг ўзгариши билан милливольтметр оркали таъминлаш кучланишига тўғри мутаносиб бўлган ток ўтади. демак, ток ўзгармас бўлиши керак, бу вазифани ростлаш каршилиги r бажаради. таъминлаш кучланишини назорат қаршилиги rн бажаради. rh нинг қиймати шундай танланиши керакки, каршилик уланганда асбоб стрелкаси шкаладаги қизил чизиқли белгини кўрсатсин. rt қаршилик ўзгарганда, алмашлаб улагич ў вазиятда турганида, …

ини силжитувчи синхрон двигатель. кўприкли ўлчаш схемасидаги барча қаршиликлар манганин симдан тайёрланади. расмдан кўриниб турибдики, қаршилик термометри уч симли ўлчаш схемаси усулида уланган. бу ҳолда термометрни кўприк билан улайдиган симларнинг қаршилиги кўприкнинг rt ва r1 елкаларига тақсимланади. шунинг учун, атроф-муҳит ҳароратининг ўзгариши натижасида уланган симлар қаршилигининг ўзгариши сабабли ҳосил бўлган хатолик қиймати камаяди. термометр қаршилиги rt нинг ўзгариши натижасида кўприк схемасининг мувозанати йўқолади, а ва b чўққилардан кучайтиргичнинг кириш қисмига нобаланс кучланиш келади. кучайтиргич бу кучланишни реверсив двигатель ишга тушгунча кучайтиради. двигателнинг чиқиш вали реохорд сирпанғичи ва каретка билан кинематик боғланганлиги учун бу вал уларни нобалласт кучланиш камайиб, нолга тенг бўлгунча силжитади. кўприк схема мувозанат ҳолатига келганда реверсив двигателнинг ротори тўхтайди, реохорд сирпанғичи эса кўрсаткичли каретка билан бирга ўлчанаётган термометр қаршилнгига тенг холатни эгаллайди. мувозанатлаштирилган автоматик кўприклар қуйидаги афзалликларга эга: 1) кўприкнинг кўрсатиши таъминлаш кучланишига боғлиқ эмас; 2) асбобнинг кўрсатиши ҳарорат ўзгариши билан чизиқли боғланган; 3) ўлчашлар (кўприкни мвозанатлаштириш) автоматик …
