тупроққа механик ишлов беришда бажариладиган ишлар ва жараёнлар

DOC 836.0 KB Free download

Page preview (5 pages)

Scroll down 👇

1404475662_53710.doc s r p / = 2 / см h v p q = ab p k h = h a b q , a a a q b b abq g q abq g b a octg овtg оа = = q obtg oc = b q a tg obtg овtg оа = = a = b q g a b q g = g = q = a = q g a = q g b = q сos g g a b q a b g q a b 2 sin / a p n = = f f = α =n р sin 1 f f a e f a a )/cos + nsin( = cos ntg + nsin = fcos + р1 = р a j a ¢ = + = sin ) sin( r r р f = / f a f f f …

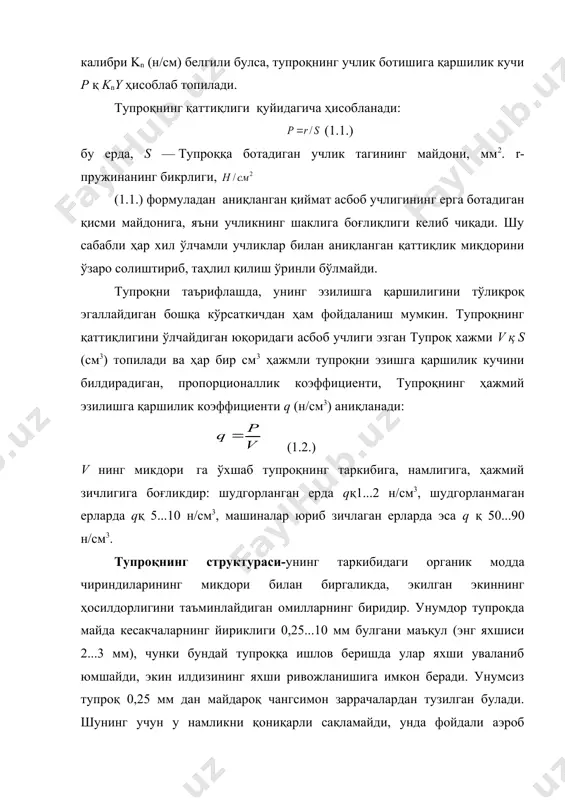

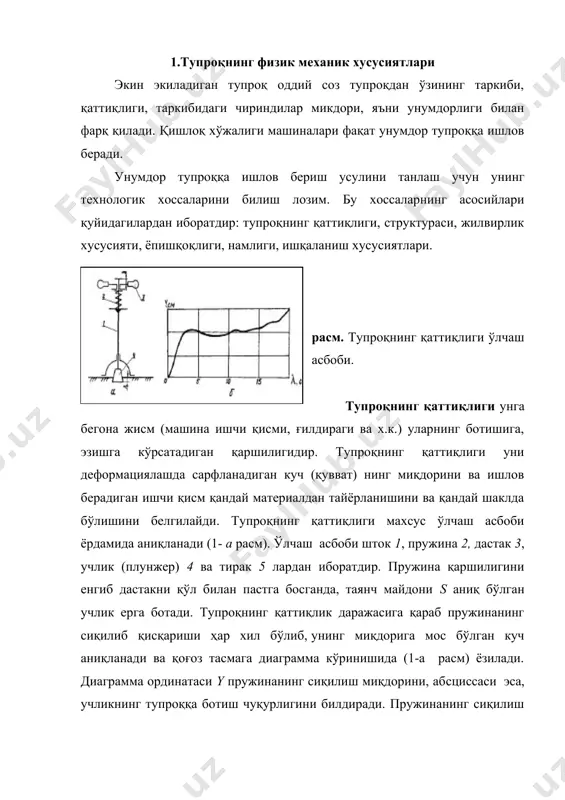

қоғоз тасмага диаграмма кўринишида (1-а расм) ёзилади. диаграмма ординатаси y пружинанинг сиқилиш миқдорини, абcциссаси эса, учликнинг тупроққа ботиш чуқурлигини билдиради. пружинанинг сиқилиш калибри kn (н/см) белгили булса, тупроқнинг учлик ботишига қаршилик кучи р қ kny ҳисоблаб топилади. тупроқнинг қаттиқлиги қуйидагича ҳисобланади: (1.1.) бу ерда, s — тупроққа ботадиган учлик тагининг майдони, мм2. r-пружинанинг бикрлиги, (1.1.) формуладан аниқланган қиймат асбоб учлигининг ерга ботадиган қисми майдонига, яъни учликнинг шаклига боғлиқлиги келиб чиқади. шу сабабли ҳар хил ўлчамли учликлар билан аниқланган қаттиқлик миқдорини ўзаро солиштириб, таҳлил қилиш ўринли бўлмайди. тупроқни таърифлашда, унинг эзилишга қаршилигини тўлиқроқ эгаллайдиган бошқа кўрсаткичдан ҳам фойдаланиш мумкин. тупроқнинг қаттиқлигини ўлчайдиган юқоридаги асбоб учлиги эзган тупроқ хажми v қ s (см3) топилади ва ҳар бир см3 ҳажмли тупроқни эзишга қаршилик кучини билдирадиган, пропорционаллик коэффициенти, тупроқнинг ҳажмий эзилишга қаршилик коэффициенти q (н/см3) аниқланади: (1.2.) v нинг микдори га ўхшаб тупроқнинг таркибига, намлигига, ҳажмий зичлигига боғликдир: шудгорланган ерда qқ1...2 н/см3, шудгорланмаган ерларда …

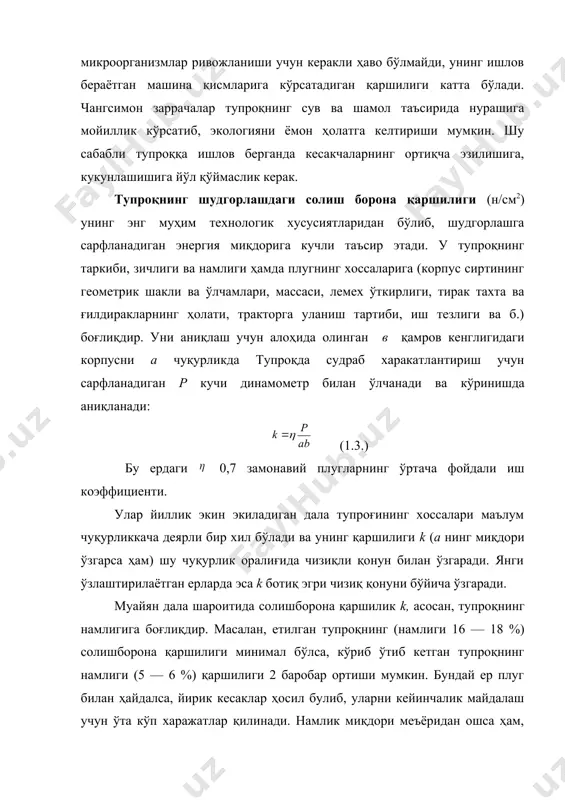

а мойиллик кўрсатиб, экологияни ёмон ҳолатга келтириши мумкин. шу сабабли тупроққа ишлов берганда кесакчаларнинг ортиқча эзилишига, кукунлашишига йўл қўймаслик керак. тупроқнинг шудгорлашдаги солиш борона қаршилиги (н/см2) унинг энг муҳим технологик хусусиятларидан бўлиб, шудгорлашга сарфланадиган энергия миқдорига кучли таъсир этади. у тупроқнинг таркиби, зичлиги ва намлиги ҳамда плугнинг хоссаларига (корпус сиртининг геометрик шакли ва ўлчамлари, массаси, лемех ўткирлиги, тирак тахта ва ғилдиракларнинг ҳолати, тракторга уланиш тартиби, иш тезлиги ва б.) боғлиқдир. уни аниқлаш учун алоҳида олинган в қамров кенглигидаги корпусни а чуқурликда тупроқда судраб харакатлантириш учун сарфланадиган р кучи динамометр билан ўлчанади ва кўринишда аниқланади: (1.3.) бу ердаги 0,7 замонавий плугларнинг ўртача фойдали иш коэффициенти. улар йиллик экин экиладиган дала тупроғининг хоссалари маълум чуқурликкача деярли бир хил бўлади ва унинг қаршилиги k (а нинг миқдори ўзгарса ҳам) шу чуқурлик оралиғида чизиқли қонун билан ўзгаради. янги ўзлаштирилаётган ерларда эса k ботиқ эгри чизиқ қонуни бўйича ўзгаради. муайян дала шароитида солишборона қаршилик k, …

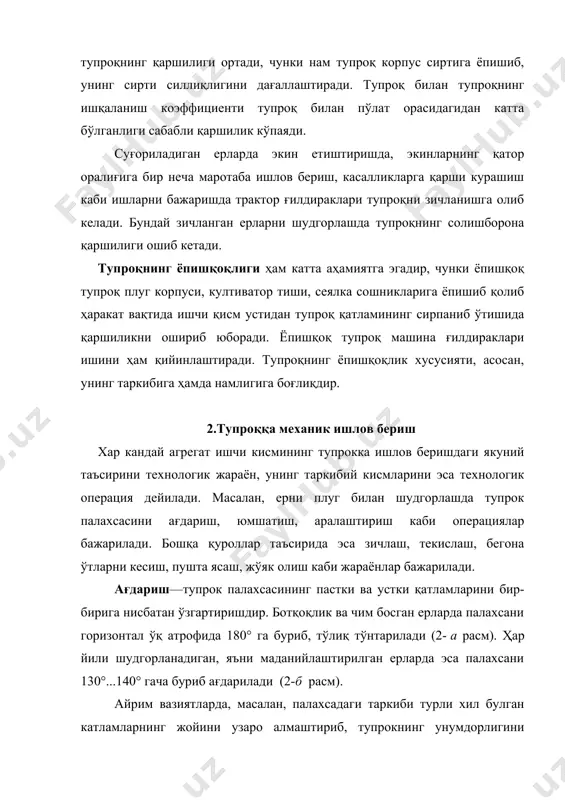

нг солишборона қаршилиги ошиб кетади. тупроқнинг ёпишқоқлиги ҳам катта аҳамиятга эгадир, чунки ёпишқоқ тупроқ плуг корпуси, култиватор тиши, сеялка сошникларига ёпишиб қолиб ҳаракат вақтида ишчи қисм устидан тупроқ қатламининг сирпаниб ўтишида қаршиликни ошириб юборади. ёпишқоқ тупроқ машина ғилдираклари ишини ҳам қийинлаштиради. тупроқнинг ёпишқоқлик хусусияти, асосан, унинг таркибига ҳамда намлигига боғлиқдир. 2.тупроққа механик ишлов бериш хар кандай агрегат ишчи кисмининг тупрокка ишлов беришдаги якуний таъсирини технологик жараён, унинг таркибий кисмларини эса технологик операция дейилади. масалан, ерни плуг билан шудгорлашда тупрок палахсасини ағдариш, юмшатиш, аралаштириш каби операциялар бажарилади. бошқа қуроллар таъсирида эса зичлаш, текислаш, бегона ўтларни кесиш, пушта ясаш, жўяк олиш каби жараёнлар бажарилади. ағдариш—тупрок палахсасининг пастки ва устки қатламларини бир-бирига нисбатан ўзгартиришдир. ботқоқлик ва чим босган ерларда палахсани горизонтал ўқ атрофида 180° га буриб, тўлиқ тўнтарилади (2- а расм). ҳар йили шудгорланадиган, яъни маданийлаштирилган ерларда эса палахсани 130°...140° гача буриб ағдарилади (2-б расм). айрим вазиятларда, масалан, палахсадаги таркиби турли хил булган …

суғриш учун шароит яратишдир. шундай қилиб, маълум тартибда бажарилган бир нечта операциялар технологик жараённи ташкил қилади. кўпинча, машинанинг битта ишчи қисми муайян технологик жараённи бажаради. масалан, шудгорлаш технологик жараёнини бажараётган плуг корпуси тупроқ палахсасини тубидан ва ён томонидан (шудгор девори буйлаб) кесиб олади, ағдаради, юмшатади ва аралаштиради. ерни шудгорлаш, чуқур юмшатиш, анғиз ва чимли дала юзасини саёз юмшатиш, култивациялаш, бороналаш, зичлаш, фрезалаш каби технологик жараёнлар кенг таркалган. бир нечта технологик жараёнлар мажмуаси тупроққа ишлов бериш тизими дейилади. масалан, тупрокка ишлов беришнинг асосий (чукур) ва қўшимча (саёз) тизимлари мавжуддир. асосий ишлов бериш икки кўринишда—тупроқ палахсасини ағдариб хамда ағдармасдан шудгорлаб бажарилади. қўшимча ишлов бериш эса экишдан олдинги ва экишдан кейинги турларга бўлинади. 3. пона назарияси ер ишлаш қуролларининг иш органлари хилма-хил бўлишига қарамай, улар иш сиртларининг геометрик шакли жихатидан понага ўхшайди. пона плуг корпуси, култиватор панжаси, эгат олиш тупроқ суриш иш органларининг дастлабки тури ҳисобланади. шунинг учун ер ишлаш қуроллари иш органларининг …
