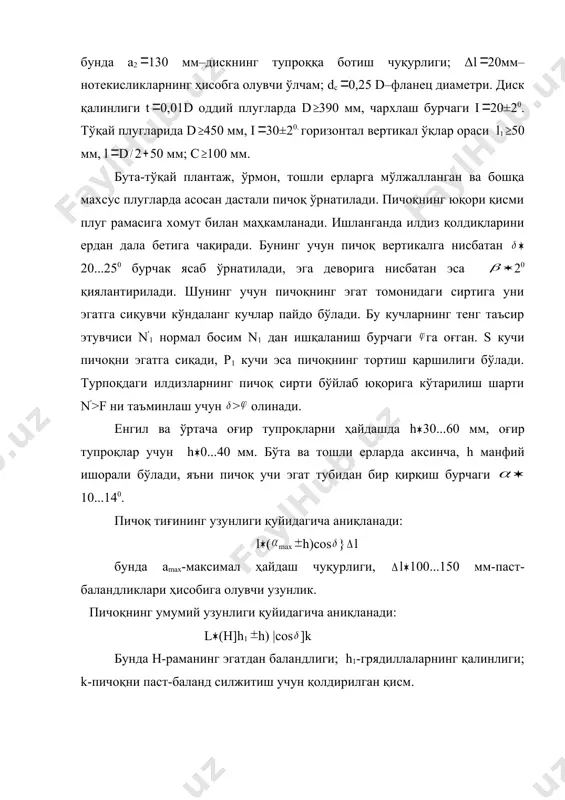

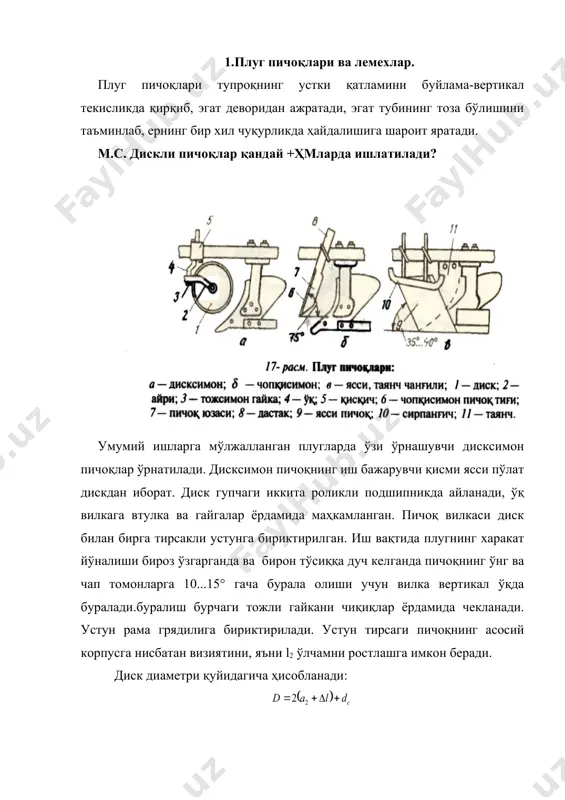

антаж, ўрмон, тошли ерларга мўлжалланган ва бошқа махсус плугларда асосан дастали пичоқ ўрнатилади. пичоқнинг юқори қисми плуг рамасига хомут билан маҳкамланади. ишланганда илдиз қолдиқларини ердан дала бетига чақиради. бунинг учун пичоқ вертикалга нисбатан embed equation.3 20...250 бурчак ясаб ўрнатилади, эга деворига нисбатан эса 20 қиялантирилади. шунинг учун пичоқнинг эгат томонидаги сиртига уни эгатга сиқувчи кўндаланг кучлар пайдо бўлади. бу кучларнинг тенг таъсир этувчиси n'1 нормал босим n1 дан ишқаланиш бурчаги га оғган. s кучи пичоқни эгатга сиқади, р1 кучи эса пичоқнинг тортиш қаршилиги бўлади. турпоқдаги илдизларнинг пичоқ сирти бўйлаб юқорига кўтарилиш шарти n'>f ни таъминлаш учун > олинади. енгил ва ўртача оғир тупроқларни ҳайдашда h 30...60 мм, оғир тупроқлар учун h 0...40 мм. бўта ва тошли ерларда аксинча, h манфий ишорали бўлади, яъни пичоқ учи эгат тубидан бир қирқиш бурчаги 10...140. пичоқ тиғининг узунлиги қуйидагича аниқланади: l ( max h)cos } l бунда amax-максимал ҳайдаш чуқурлиги, l 100...150 мм-паст-баландликлари ҳисобига …

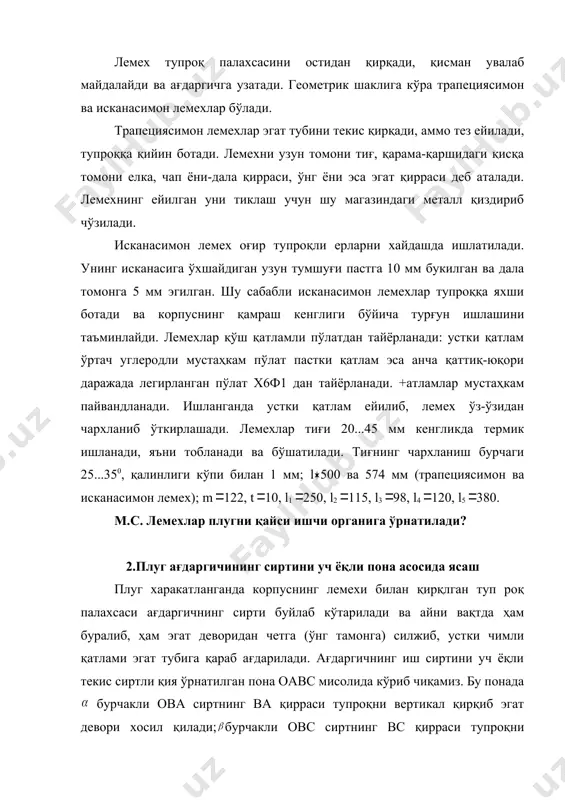

атламли пўлатдан тайёрланади: устки қатлам ўртач углеродли мустаҳкам пўлат пастки қатлам эса анча қаттиқ-юқори даражада легирланган пўлат х6ф1 дан тайёрланади. +атламлар мустаҳкам пайвандланади. ишланганда устки қатлам ейилиб, лемех ўз-ўзидан чархланиб ўткирлашади. лемехлар тиғи 20...45 мм кенгликда термик ишланади, яъни тобланади ва бўшатилади. тиғнинг чархланиш бурчаги 25...350, қалинлиги кўпи билан 1 мм; l 500 ва 574 мм (трапециясимон ва исканасимон лемех); m 122, t 10, l1 250, l2 115, l3 98, l4 120, l5 380. м.с. лемехлар плугни қайси ишчи органига ўрнатилади? 2.плуг ағдаргичининг сиртини уч ёқли пона асосида ясаш плуг харакатланганда корпуснинг лемехи билан қирқлган туп роқ палахсаси ағдаргичнинг сирти буйлаб кўтарилади ва айни вақтда ҳам буралиб, ҳам эгат деворидан четга (ўнг тамонга) силжиб, устки чимли қатлами эгат тубига қараб ағдарилади. ағдаргичнинг иш сиртини уч ёқли текис сиртли қия ўрнатилган пона оавс мисолида кўриб чиқамиз. бу понада бурчакли ова сиртнинг ва қирраси тупроқни вертикал қирқиб эгат девори хосил қилади; бурчакли …

к ўзгармаса, эгри чизиқли сирт хосил бўлади. бундай сирт цилиндрнинг бир қисми бўлиб, ўқ чизиғи эгат деворига бурчак остида оғган бўлади. ағдаргичнинг цилиндрик сирти ҳам шундай ясалади. понанинг горизонтал қирасига параллел ва эгат деворига бурчак остида жойлашган ab тўғри чизиқни ўз-ўзига параллел ҳолда бирор сd эгри чизиқ буйлаб йўналтирсак ҳам цилиндрик сирт ҳосил бўлади. бунда аb тўғри чизиғи эгат тубига доим параллел, бурчак эса ўзгармай қолиши лозим. цилиндрик сиртли ағдаргичнинг хусуятлари: а) хоz текислигига параллел бўлган барча қирқимларда юқори кўтарилган сари бурчак тез катталашади. натижада тупроқ ағдаргичнинг сиртида кўтарилиб, кўп эгилади, узлуксиз майдаланади; б) хоу текислигига параллел бўлган барча қирқимларда ясовчи аb тўғри чизиғининг эгат деворига қиялик бурчаги ўзгармайди, в) zоу текислигига параллел бўлган барча қирқимларда бурчаклар жуда оз катталашади, натижада ағдаргич тупроқни қониқарли айлантира олмайди. шунинг учун плугларда цилиндрик сиртли ағдаргичлар ишлатилмайди. маданий ва яримвинтсимон ағдаргичларнинг иш сиртлари ҳам цилиндрик сирт каби ясовчини иккита йўналтирувчи эгри чизиқ бўйлаб эгат …

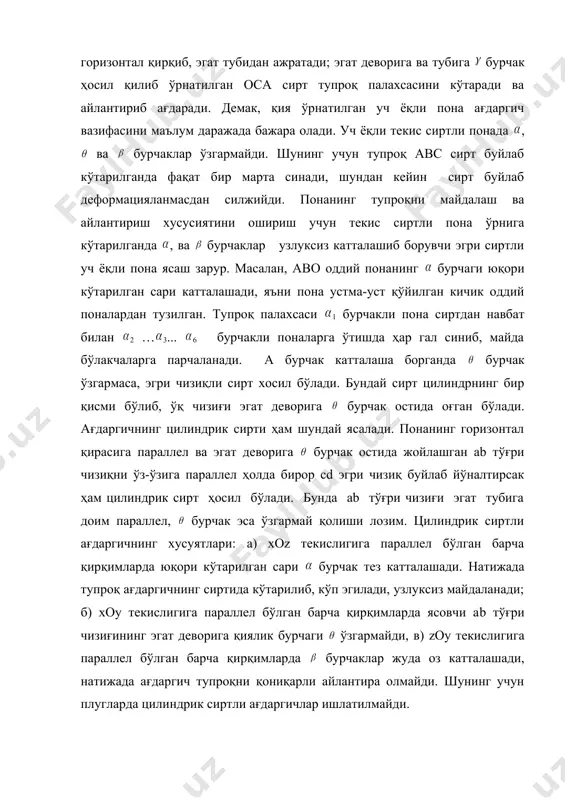

аний ва яримвинтсимон сиртларни ясашда фарқ қуйидагилардан иборат. маданий сирт ясовчисининг эгат деворига қиялик бурчаги юқори кўтраила борган сари маълум қонун бўйича ўзгариб 0 min max қийматлари эришади. θ бурчак билан бир қаторда бурчак ҳам катталаша боради. пона бурчакларининг ўзаро боғланиши формуласига асосан бурчаклар катталашганда бурчак ҳам катталашади ва ағдаргичнинг юқори қисмида 900 ошиши мумкин. демак, маданий ағдаргич цилиндрик сирт каби тупроқни яхши майдалайди ва айни вақтда уни айлантириб ағдариш хусусиятига ҳам эга бўлади. яримвинтсимон сирт ясовчилари юқори кўтарила борган сари ва бурчаклар маданий сиртникига нисбатан тезроқ катталашади, палахсани кўпроқ ағдаради. бурчак жуда оз ўзгаради, яъни ағдаргич эгат тубига нисбатан анча ётиқ ўрнатилади, шунинг учун ҳам яримвинтсимон ағдаргич тупроқни суст майдалайди. уч ёқли пона тупроқни бурчакка буради. агар бурчак аста катталаштрилса, яъни шу бурчаклари ошиб борувчи поналар кетма-кет ўрнатилса, винт сиртли ағдаргич (геликоид) ҳосил бўлади. шунда бурчак ўзгармас бўлади. демак, винтсимон ағдаргичли плуглар тупроқ палахсаларини синдирмасдан, майдаланмасдан тўла айлантириб ётқизади, …
