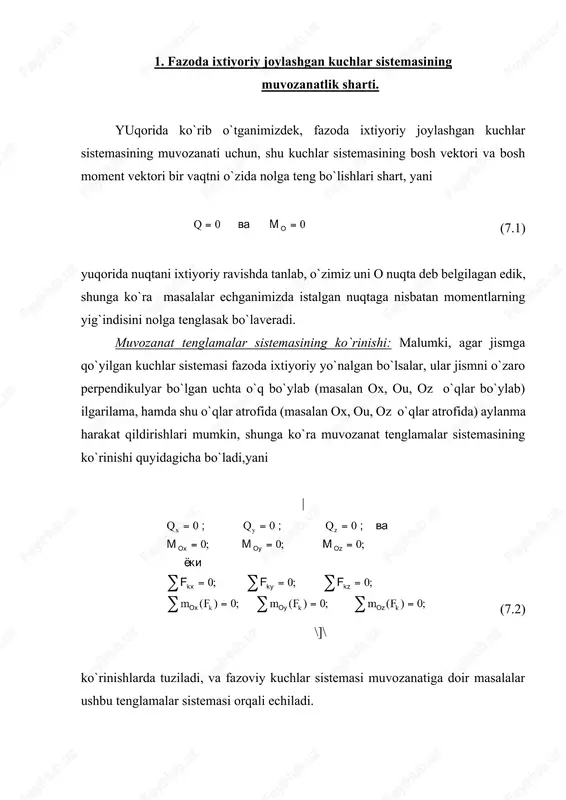

$fazoviy kuchlar sistemasi tasiridagi qattiq jismlarning muvozanatlik shartlari qattiq jismning kuchlar sistemasi ta’sirida muvozanati reja: 1. fazoviy kuchlar sistemasi tasiridagi qattiq jismlarning muvozanatlik shartlari. 2. qo`shma konstruktsiyalarning muvozanatlik shartlari. 1. fazoda ixtiyoriy joylashgan kuchlar sistemasining muvozanatlik sharti. yuqorida ko`rib o`tganimizdek, fazoda ixtiyoriy joylashgan kuchlar sistemasining muvozanati uchun, shu kuchlar sistemasining bosh vektori va bosh moment vektori bir vaqtni o`zida nolga teng bo`lishlari shart, yani (7.1) yuqorida nuqtani ixtiyoriy ravishda tanlab, o`zimiz uni o nuqta deb belgilagan edik, shunga ko`ra masalalar echganimizda istalgan nuqtaga nisbatan momentlarning yig`indisini nolga tenglasak bo`laveradi. muvozanat tenglamalar sistemasining ko`rinishi: malumki, agar jismga qo`yilgan kuchlar sistemasi fazoda ixtiyoriy yo`nalgan bo`lsalar, ular jismni o`zaro perpendikulyar bo`lgan uchta o`q bo`ylab (masalan ox, ou, oz o`qlar bo`ylab) ilgarilama, hamda shu o`qlar atrofida (masalan ox, ou, oz o`qlar atrofida) aylanma harakat qildirishlari mumkin, shunga ko`ra muvozanat tenglamalar sistemasining ko`rinishi quyidagicha bo`ladi,yani | (7.2) \]\ ko`rinishlarda tuziladi, va fazoviy kuchlar sistemasi muvozanatiga …$

2 / 19

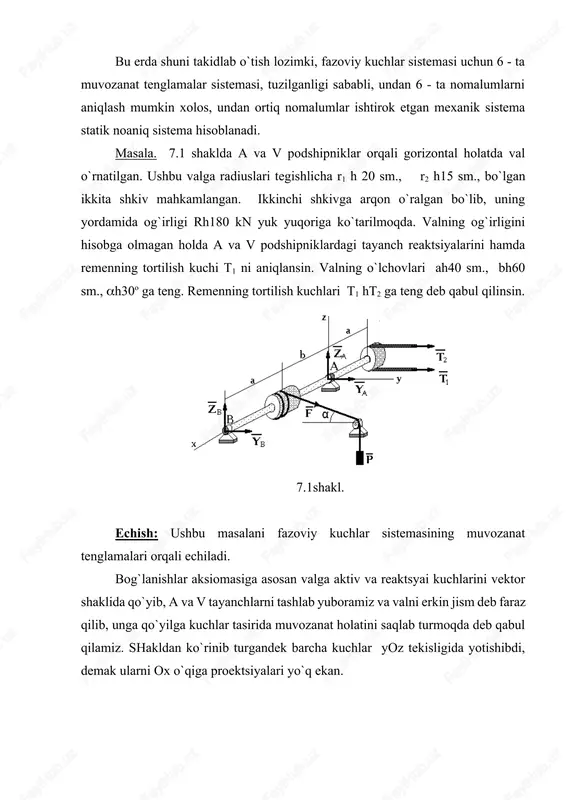

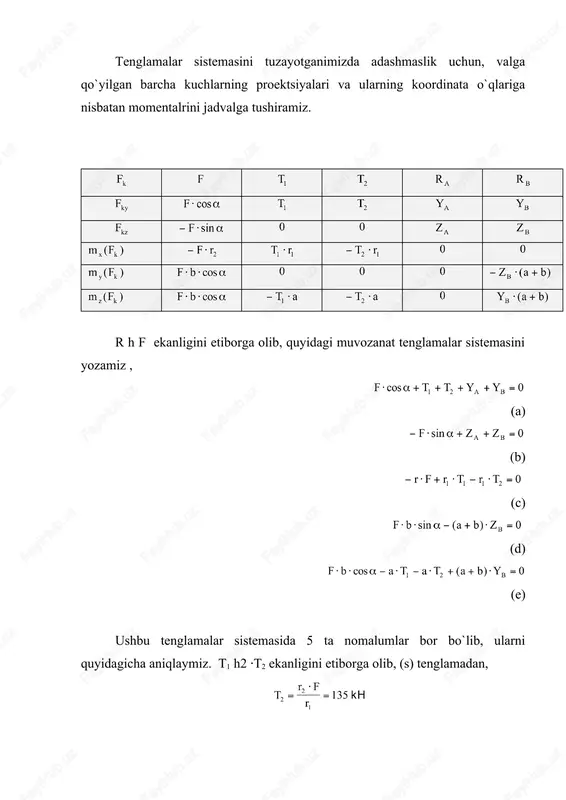

ing tortilish kuchi t1 ni aniqlansin. valning o`lchovlari ah40 sm., bh60 sm., h30o ga teng. remenning tortilish kuchlari t1 ht2 ga teng deb qabul qilinsin. 7.1shakl. echish: ushbu masalani fazoviy kuchlar sistemasining muvozanat tenglamalari orqali echiladi. bog`lanishlar aksiomasiga asosan valga aktiv va reaktsyai kuchlarini vektor shaklida qo`yib, a va v tayanchlarni tashlab yuboramiz va valni erkin jism deb faraz qilib, unga qo`yilga kuchlar tasirida muvozanat holatini saqlab turmoqda deb qabul qilamiz. shakldan ko`rinib turgandek barcha kuchlar yoz tekisligida yotishibdi, demak ularni ox o`qiga proektsiyalari yo`q ekan. tenglamalar sistemasini tuzayotganimizda adashmaslik uchun, valga qo`yilgan barcha kuchlarning proektsiyalari va ularning koordinata o`qlariga nisbatan momentalrini jadvalga tushiramiz. r h f ekanligini etiborga olib, quyidagi muvozanat tenglamalar sistemasini yozamiz , (a) (b) (c) (d) (e) ushbu tenglamalar sistemasida 5 ta nomalumlar bor bo`lib, ularni quyidagicha aniqlaymiz. t1 h2 t2 ekanligini etiborga olib, (s) tenglamadan, (d) tenglamadan (e) tenglamadan aniqlangan qiymatlarni qolgan tenglamalarga qo`yib, nomalumlarni …

3 / 19

atilgan, cd balkaning d uchi vertikal devorga suyanib turibdi. balkalarning og`irligini hisobga olmagan holda, unga qo`yilgan ikkita aktiv r1h100 kn va r2h40 kn kuchlardan qo`shma konstruktsiyaning a, v, s va d nuqtalarida hosil bo`lgan tayanch reaktsiyalar aniqlansin. 7.2 shakl ushbu masalada 4 - ta tayanch reaktsiyalari bor bo`lib, ular quyidagilardan iboratdir: a nuqtada ikkita reaktsiya kuchi bor, yani rax va ray, v nuqtada rv, d nuqtada nd normal reaktsiya kuchlari tasir etmoqda. hamma kuchlar bir tekislikda joylashganliklari sababli bunday kuchlar sistemasi, yassi kuchlar sistemasiga kiradi. bog`lanishlar aksiomasiga asosan jismga tasir etayotgan barcha kuchlarni reaktsiya kuchlarini vektor shaklida ifodalab, bog`lanishlarni tashlab yuboramiz, va jismni shu kuchlar sistemasi tasirida muvozanat holda turibdi deb qabul qilamiz, yani 7.3 shakl yassi kuchlar sistemasining muvozanat tenglamalar sistemasi 3 -ta tenglamadan iborat bo`lganligi uchun, faqat 3 -ta nomalumni aniqlash mumkin xolos. konstruktsiyani s nuqtada ikkita qismga ajratib, har bir qismi uchun alohida alohida muvozanat tenglamalar sistemasini …

4 / 19

an . yuqoridagi bazi qiymatlar manfiy ishorali bo`lib qoldi, buning sababi, biz reaktsiya kuchini teskari tomonga yo`naltirgan ekanmiz. demak ushbu qiymatlarning asli yo`nalishi, shaklda ko`rsatilgan yo`nalishga teskari tomonga yo`nalgan ekan, lekin ularning son qiymatlari saqlanganicha qolaveradi. agar konstruktsiya uchta, to`rtta va undan ko`p qismlardan tashkil topsa ,xuddi shu kabi, xar birini qattiq jismlardan iborat alohida alohida qismlarga ajratib olib, so`ngra har bir qism uchun muvozanat tenglamalar sistemasini tuzib olamiz va sistema shaklida echib tegishli nomalumlarni aniqlaymiz. savollar: 1) fazoviy kuchlar sistemasining geometrik muvozanat shartini tushuntirib bering? 2) fazoviy kuchlar sistemasi muvozanatining analitik shartini yozib bering? 3) fazoda joylashgan parallel kuchlar sistemasining geometrik muvozanat shartlarini yozib bering? 4) fazoda joylashgan parallel kuchlar sistemasining analitik muvozanat shartlarini yozib bering? 5) parallel kuchlar tasirida muvozanatda bo`lgan jismlarga misol keltiring? 6) fazoviy kuchlar sistemasida nechta nomalumni aniqlash mumkin? 7) qo`shma konstruktsiyalar deb qanday konstruktsiyalarga aytiladi? 8) qo`shma konstruktsiyalarning muvozanat tenglamalar sistemasi qanday tuziladi? 9) …
