1 / 19

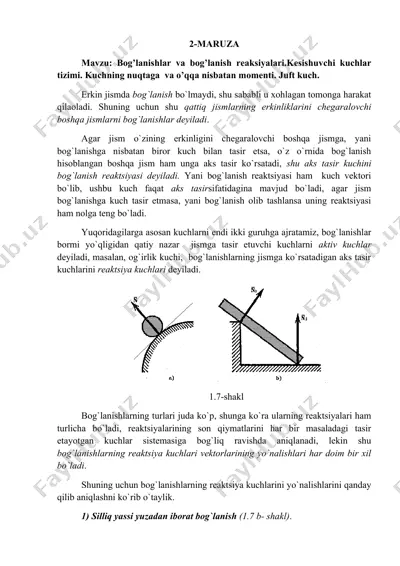

2-maruza mavzu: bog’lanishlar va bog’lanish reaksiyalari.kesishuvchi kuchlar tizimi. kuchning nuqtaga va o’qqa nisbatan momenti. juft kuch. erkin jismda bog`lanish bo`lmaydi, shu sababli u xohlagan tomonga harakat qilaoladi. shuning uchun shu qattiq jismlarning erkinliklarini chegaralovchi boshqa jismlarni bog`lanishlar deyiladi. agar jism o`zining erkinligini chegaralovchi boshqa jismga, yani bog`lanishga nisbatan biror kuch bilan tasir etsa, o`z o`rnida bog`lanish hisoblangan boshqa jism ham unga aks tasir ko`rsatadi, shu aks tasir kuchini bog`lanish reaktsiyasi deyiladi. yani bog`lanish reaktsiyasi ham kuch vektori bo`lib, ushbu kuch faqat aks tasirsifatidagina mavjud bo`ladi, agar jism bog`lanishga kuch tasir etmasa, yani bog`lanish olib tashlansa uning reaktsiyasi ham nolga teng bo`ladi. yuqoridagilarga asosan kuchlarni endi ikki guruhga ajratamiz, bog`lanishlar bormi yo`qligidan qatiy nazar jismga tasir etuvchi kuchlarni aktiv kuchlar deyiladi, masalan, og`irlik kuchi, bog`lanishlarning jismga ko`rsatadigan aks tasir kuchlarini reaktsiya kuchlari deyiladi. 1.7-shakl bog`lanishlarning turlari juda ko`p, shunga ko`ra ularning reaktsiyalari ham turlicha bo`ladi, reaktsiyalarining son qiymatlarini har bir masaladagi …

2 / 19

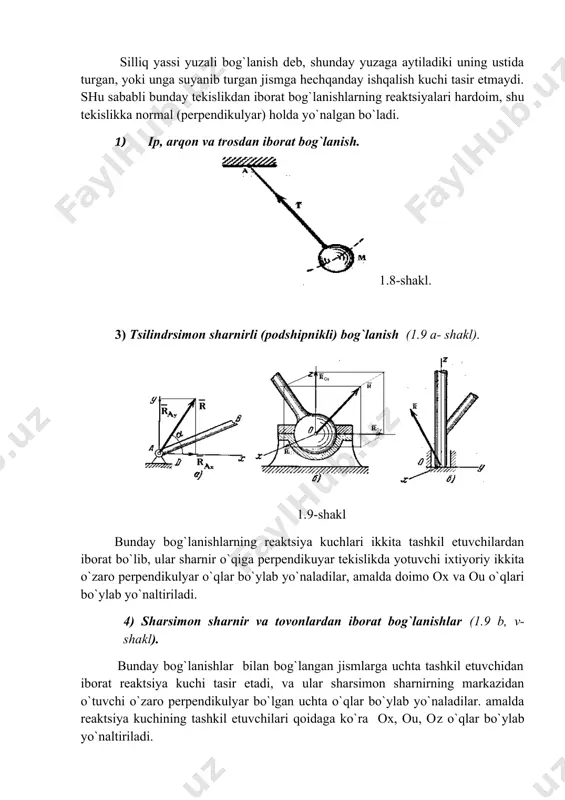

shakl bunday bog`lanishlarning reaktsiya kuchlari ikkita tashkil etuvchilardan iborat bo`lib, ular sharnir o`qiga perpendikuyar tekislikda yotuvchi ixtiyoriy ikkita o`zaro perpendikulyar o`qlar bo`ylab yo`naladilar, amalda doimo ox va ou o`qlari bo`ylab yo`naltiriladi. 4) sharsimon sharnir va tovonlardan iborat bog`lanishlar (1.9 b, v- shakl). bunday bog`lanishlar bilan bog`langan jismlarga uchta tashkil etuvchidan iborat reaktsiya kuchi tasir etadi, va ular sharsimon sharnirning markazidan o`tuvchi o`zaro perpendikulyar bo`lgan uchta o`qlar bo`ylab yo`naladilar. amalda reaktsiya kuchining tashkil etuvchilari qoidaga ko`ra ox, ou, oz o`qlar bo`ylab yo`naltiriladi. 5) ingichka sterjenlardan iborat bog`lanishlar. 1.10- shakl. bunday bog`lanishlar jismga faqat shu sterjening o`qi bo`ylab yo`nalgan qarshilik kuchi ko`rsataoladilar xolos, shunga ko`ra ularning reaktsiya kuchlari faqat sterjenlar o`qi bo`ylab yo`naltiriladi. 6) sferasimon silliq yuzadan iborat bog`lanish (1.7 a- shakl). bunday bog`lanishlar jimslarga faqat normal yo`nalishdagi reaktsiya kuchi (qarshilik kuchi) ko`rsataoladilar xolos, shunga ko`ra jism bilan sferik yuza tutashgan nuqtadan urinma o`q o`tkaziladi va reaktsiya kuchini shu nuqtadan boshlab urinma …

3 / 19

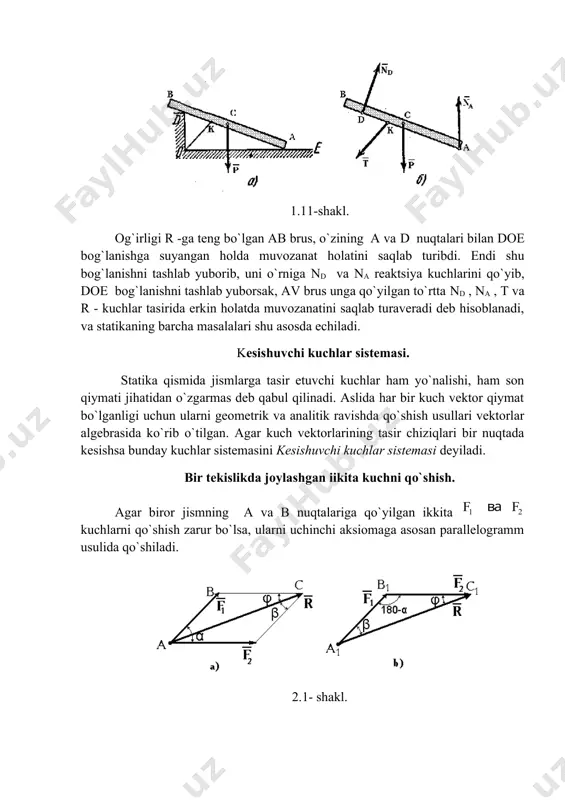

hni tashlab yuborib, uni o`rniga nd va na reaktsiya kuchlarini qo`yib, doe bog`lanishni tashlab yuborsak, av brus unga qo`yilgan to`rtta nd , na , t va r - kuchlar tasirida erkin holatda muvozanatini saqlab turaveradi deb hisoblanadi, va statikaning barcha masalalari shu asosda echiladi. kesishuvchi kuchlar sistemasi. statika qismida jismlarga tasir etuvchi kuchlar ham yo`nalishi, ham son qiymati jihatidan o`zgarmas deb qabul qilinadi. aslida har bir kuch vektor qiymat bo`lganligi uchun ularni geometrik va analitik ravishda qo`shish usullari vektorlar algebrasida ko`rib o`tilgan. agar kuch vektorlarining tasir chiziqlari bir nuqtada kesishsa bunday kuchlar sistemasini kesishuvchi kuchlar sistemasi deyiladi. bir tekislikda joylashgan iikita kuchni qo`shish. agar biror jismning a va b nuqtalariga qo`yilgan ikkita kuchlarni qo`shish zarur bo`lsa, ularni uchinchi aksiomaga asosan parallelogramm usulida qo`shiladi. 2.1- shakl. faraz filaylik biror a nuqtada ikkita va kuchlar qo`yilgan bo`lsin. uchinchi aksiomaga asosan shu kuch vektorlarga parallelogramm quramiz, shu parallelogramning a nuqtasidan o`tuvchi diagonali bo`lgan …

4 / 19

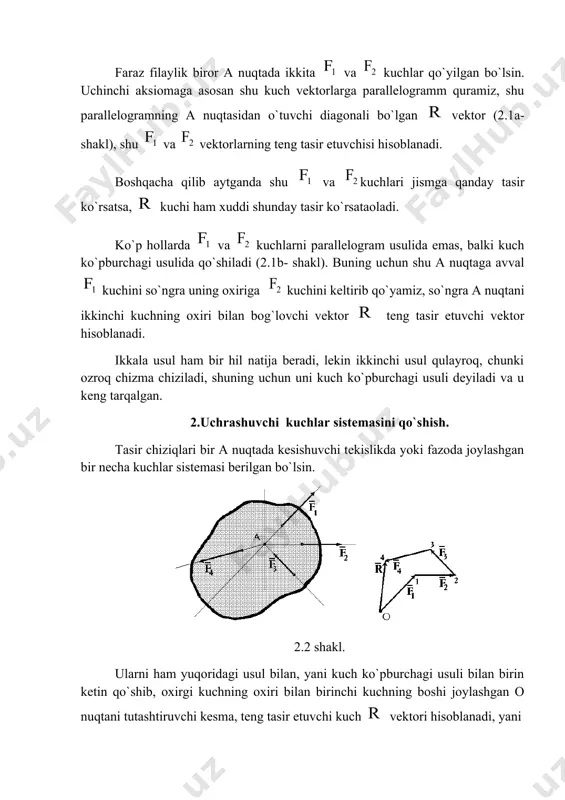

yuqoridagi usul bilan, yani kuch ko`pburchagi usuli bilan birin ketin qo`shib, oxirgi kuchning oxiri bilan birinchi kuchning boshi joylashgan o nuqtani tutashtiruvchi kesma, teng tasir etuvchi kuch vektori hisoblanadi, yani (2.1) 2.2 b shaklda ko`rsatilgan figura kuch ko`pburchagi deyiladi, agar berilgan kuchlar bir tekislikda joylashgan bo`lsa teng tasir etuvchi kuch vektori ham shu tekislikda yotadi, agar berilgan kuchlar sistemasi fazoda joylashgan bo`lsa teng tasir etuvchi kuch vektori ham fazoda joylashadi. 3.bir tekislikda joylashgan parallel yoki tasir chiziqlari chizmadan tashqarida kesishuvchi ikkita kuchni qo`shish. faraz qilaylik bir tekislikda joylashgan lekin tasir chiziqlari mutloq kesishmaydigan, yoki chizmadan tashqarida kesishadigan ikkita kuchlarni qo`shish zarur bo`lsin (2.4 shakl.), 2.4 shakl. buning uchun, va kuchlar qo`yilgan nuqtalardan o`tuvchi av - o`q o`tkazamiz, so`ngra birinchi kuchni oxiriga ikkinchi kuchni o`z yo`nalishi va qiymati bilan ko`chirib qo`yamiz. 2.5 shakl. yuqorida aytganimizdek kuch ko`pburchagi usulidagi kabi, a nuqtani, ikkinchi kuchni ko`chirilgandan keyingi holatini oxiri bilan birlashtiruvchi kesma teng …

5 / 19

etadi, shuning uchun ikkinchi aksiomaga asosan ularni sistemadan olib tashlasak, ushbu sistemada o nuqtada kesishuvchi kuchlar qoladi xolos. u holda ularning teng tasir etuvchisi vektori ham shu o nuqtadan o`tishligi isbotlandi, yani uning yo`nalishi ham, son qiymati ham aniqlandi. ushbu qoida orqali parallel kuchlarning teng tasir etuvchisini tasir chizig`i qaerdan o`tishini osongina aniqlash mumkin. 1. kuchning o`qqa va tekislikka proektsiyasi. yuqoridagi usullar geometrik yoki grafik usul hisoblanadi, kuchlar soni oz bo`lgan hollarda va katta aniqlik talab qilinmagan hollarda, ushbu usul o`zining soddaligi sababli keng qo`llaniladi. lekin kuchlar soni ko`p bo`lganda va katta aniqlik talab qilgan hollarda analitik usul qo`llaniladi, ayniqsa xozirgi zamonaviy kompyuterlar yordamida masalalar albatta analitik usul bilan echiladi. buning uchun, harqanday kuch tekislikda joylashgan bo`lsa ikkita tashkil etuvchilarga, fazoda joylashgan bo`lsa uchta tashkil etuvchilarga ajratilib, masalalar echiladi. agar shu tashkil etuvchilar ox, ou va oz o`qlariga parallel bo`lsa, ular shu kuchning koordinata o`qlaridagi proektsiyalari hisoblanadilar. 2.7 shakl. shunga …
