оддий статик ноаниқ системалар хисоби

DOCX 82,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1538796326_72585.docx x , 1 d ò = dz ei m x 2 1 11 d dz ei m m x p p ò = d 1 1 ( ) ( ) ei l m m 3 3 1 1 11 - = d ei qe ip 8 4 - = d 0 8 3 4 3 = - ey ql x ey l ql x 8 3 1 = 1 1 x m 1 m 1 1 x m ( ) o x p ip x p x i = d + = d + d = d 1 1 11 , 1 , 1 1 d оддий статик ноаниқ системалар хисоби режа: 1. эгилишга ишлайдиган оддий статик ноаниқ системалар. куч усули 2. статик ноаниқлик даражаси 3. асосий система танлаш. 4. куч усулининг каноник тенгламалари. агар балкага таъсир этувчи кучлар битта текисликда ётса, балкани махкамлаш учун зарур бўлган минимал богланишлар …

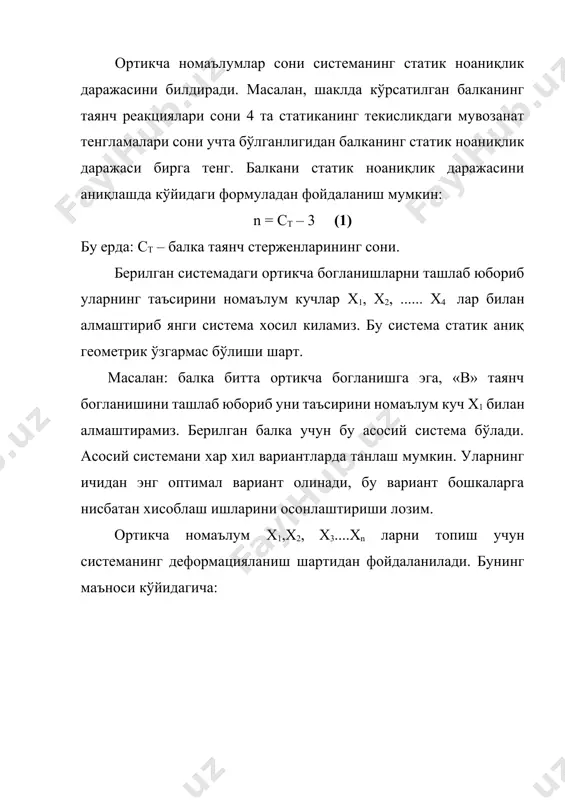

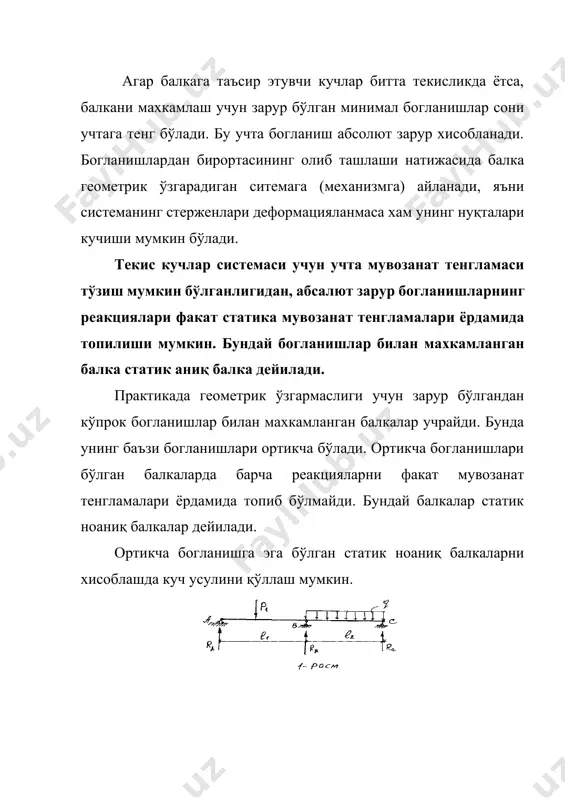

ум кучлар x1, x2, ...... x4 лар билан алмаштириб янги система хосил киламиз. бу система статик аниқ геометрик ўзгармас бўлиши шарт. масалан: балка битта ортикча богланишга эга, «в» таянч богланишини ташлаб юбориб уни таъсирини номаълум куч x1 билан алмаштирамиз. берилган балка учун бу асосий система бўлади. асосий системани хар хил вариантларда танлаш мумкин. уларнинг ичидан энг оптимал вариант олинади, бу вариант бошкаларга нисбатан хисоблаш ишларини осонлаштириши лозим. ортикча номаълум x1,x2, x3....xn ларни топиш учун системанинг деформацияланиш шартидан фойдаланилади. бунинг маъноси кўйидагича: асосий система берилган юк, ортикча номаълумлар таъсиридан худди берилган статик ноаниқ балкага ўхшаш деформацияланади, яъни тўзилган тенгламалар асосий системанинг кучишлари богланишлари ташлаб юборилган системага қўйилган чекланишларга мос келиш шартини ифодалайди. бу тенгламаларни деформация тенгламалари деб атаймиз. ортикча номаълумлар топилгач, мувозанат тенгламалари ёрдамида колган номаълум реакциялар топилади ва сунгра ички кучлар аниқланади. кўйидаги оддий мисолда статик ноаниқ системани хисоблашни кўрамиз. балкани статик ноаниқлик даражасини топамиз n = cт – 3 …

р билан биргаликда хисобга олиниб m ва q лар аниқланади ва уларни эпюралари кўрилади. эгувчи моментни эпюрасини кўришда кўйидаги формуладан фойдаланиш хам мумкин. mx = + mр - - ифода тўзатилган эпюра деб юритилади. у эпюрасининг барча ординаталарини x1 нинг топилган кийматига кўпайтириб кўрилади. кўриниб турибдики mx эпюраси ва mр ординаталарини характерли кесимлар бўйича алгеброик йигиндиси сифатида топилади. фойдаланилган адабиётлар: 1. урозбоев “материаллар қаршилиги кўрси”, тошкент: “ўқитувчи”, 1979, 510 б. 2. а.ф.смирнов тахрири остида “материаллар қаршилиги”, тошкент: “ўқитувчи”, 1988, 464 б. 3. в.м.феодосев “сопротивление материалов”, м.1979. 4. в.и.самул “основ теории упругости и пластичности”, м., 1982. image5.wmf oleobject2.bin image6.wmf oleobject3.bin image7.wmf oleobject4.bin image8.wmf oleobject5.bin image9.wmf oleobject6.bin image10.wmf oleobject7.bin image11.wmf oleobject8.bin image12.wmf oleobject9.bin oleobject10.bin image13.wmf oleobject11.bin image14.wmf oleobject12.bin image1.png image2.png image3.png image4.wmf oleobject1.bin

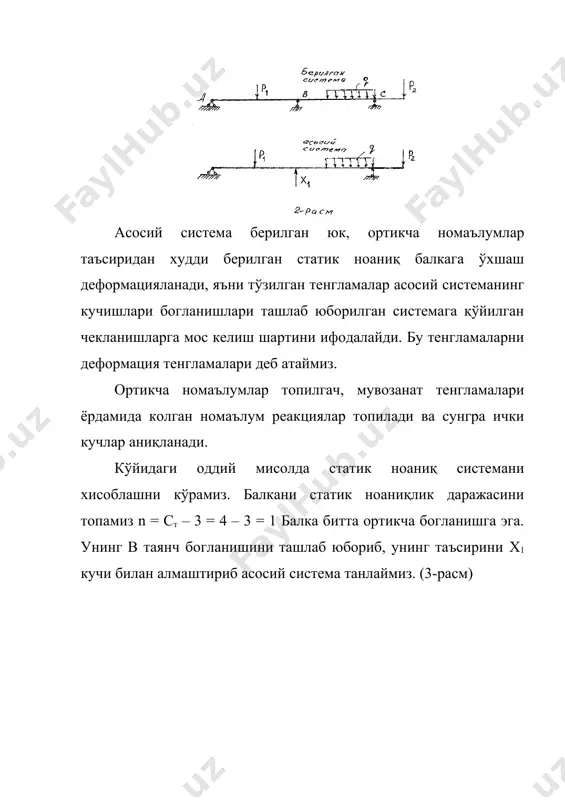

оддий статик ноаниқ системалар хисоби - Page 4

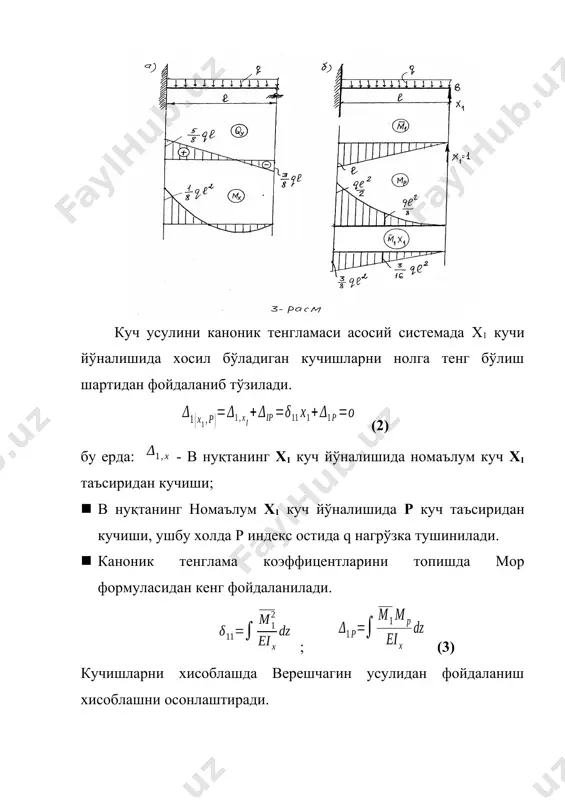

оддий статик ноаниқ системалар хисоби - Page 5
