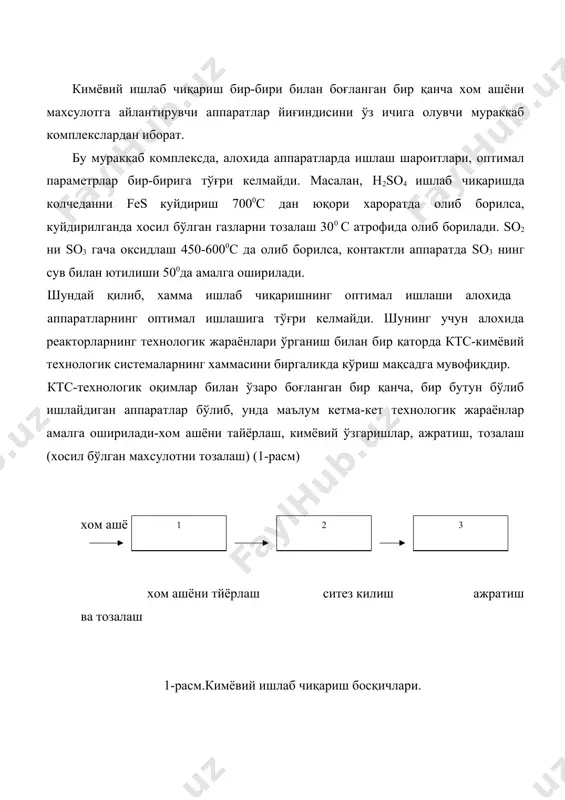

1403328616_44484.doc кимё технологик системалар режа: 1. ● кимёвий ишлаб чиқариш бу мураккаб система 2. ● ктс нинг моделлари 3. ● ктс схемасини ифодалаш усуллари 4. ● функционал схема 5. ● технологик схема 6. ● операторли схема 7. ● блокли схема 8. ● ктс боғлари кимёвий ишлаб чиқариш бир-бири билан боғланган бир қанча хом ашёни махсулотга айлантирувчи аппаратлар йиғиндисини ўз ичига олувчи мураккаб комплекслардан иборат. бу мураккаб комплексда, алохида аппаратларда ишлаш шароитлари, оптимал параметрлар бир-бирига тўғри келмайди. масалан, h2so4 ишлаб чиқаришда колчеданни fes куйдириш 7000с дан юқори хароратда олиб борилса, куйдирилганда хосил бўлган газларни тозалаш 300 с атрофида олиб борилади. so2 ни so3 гача оксидлаш 450-6000с да олиб борилса, контактли аппаратда so3 нинг сув билан ютилиши 500да амалга оширилади. шундай қилиб, хамма ишлаб чиқаришнинг оптимал ишлаши алохида аппаратларнинг оптимал ишлашига тўғри келмайди. шунинг учун алохида реакторларнинг технологик жараёнлари ўрганиш билан бир қаторда ктс-кимёвий технологик системаларнинг хаммасини биргаликда кўриш мақсадга мувофиқдир. ктс-технологик …

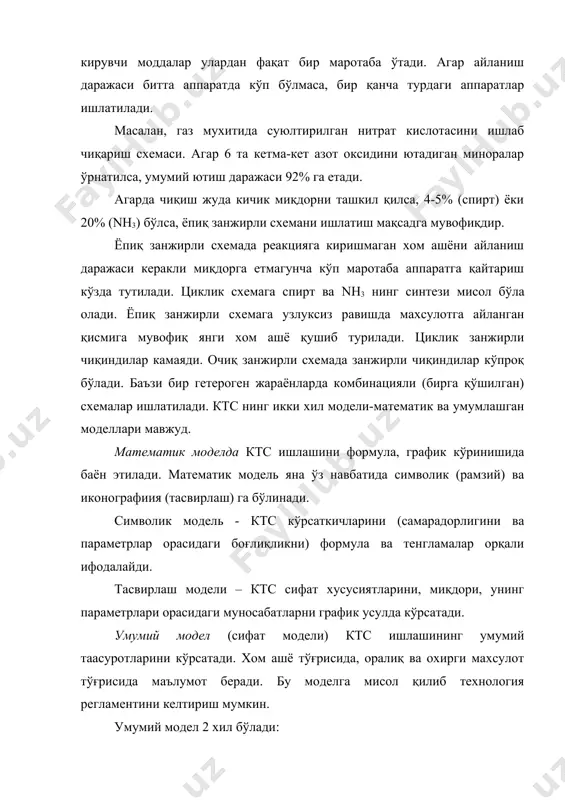

ция алохида аппаратларда кетади. ктс холати унинг конструкцион параметрларига ва технологик режимига боғлиқ бўлади. геометрик характеристика – хажми. диаметри, баландлиги ва х.к.- конструкцион параметрлар хисобланади. ктс нинг технологик режим параметрларига реагентлар концентрацияси, харорат, босим, катализатор фаоллиги, махсулот миқдорига ва сифатига таъсир қилувчи омиллардир. жараёнларни ва аппаратларни бирин-кетин баён қилиш ва уларнинг тасвири ктс нинг технологик схемаси деб аталади. технологик схема икки турга бўлинади: 1. очиқ занжирли технологик схема 2. ёпиқ занжирли (халқасимон) технологик схема очиқ занжирли схема аппаратлар йиғиндисидан иборат бўлиб, реакцияга кирувчи моддалар улардан фақат бир маротаба ўтади. агар айланиш даражаси битта аппаратда кўп бўлмаса, бир қанча турдаги аппаратлар ишлатилади. масалан, газ мухитида суюлтирилган нитрат кислотасини ишлаб чиқариш схемаси. агар 6 та кетма-кет азот оксидини ютадиган миноралар ўрнатилса, умумий ютиш даражаси 92% га етади. агарда чиқиш жуда кичик миқдорни ташкил қилса, 4-5% (спирт) ёки 20% (nh3) бўлса, ёпиқ занжирли схемани ишлатиш мақсадга мувофиқдир. ёпиқ занжирли схемада реакцияга киришмаган хом …

– ктс сифат хусусиятларини, миқдори, унинг параметрлари орасидаги муносабатларни график усулда кўрсатади. умумий модел (сифат модели) ктс ишлашининг умумий таасуротларини кўрсатади. хом ашё тўғрисида, оралиқ ва охирги махсулот тўғрисида маълумот беради. бу моделга мисол қилиб технология регламентини келтириш мумкин. умумий модел 2 хил бўлади: 1. операцион-кўрсатмали 2. иконографикли иконографикка қуйидаги схемалар киради: · функционал; · технологик; · структурали; · операторли. функционал схема – бирор бир технологик жарённи бажарувчи кичик системалар орасидаги технологик боғланишни кўрсатади. контакт аппарат парчаланиш конденсация ректификеция хаво технологик схема – технологик операцияларнинг кетма-кетлиги ва элементларининг тури ва боғланиш йўлларини кўрсатади. аммиак синтезт технологик схемада хар бир аппарат қабул қилинган кўринишга ва технологик боғлар (стрелкалар) кўринишда ифодаланади. технологик схема илмий ишлаб чиқарилган бирор бир махсулотни олиш даврида юзага келади. ктс ни лойихалашда ишлатилади. структурали схема - бу схемада элементлар блок кўринишида ифодаланади. технологик боғлар кўрсатилса хам алохида элементлар хақида ахборот бўлмайди. 3-расм. аммиак синтезининг структурали схемаси: 1-синтез колоннаси, …

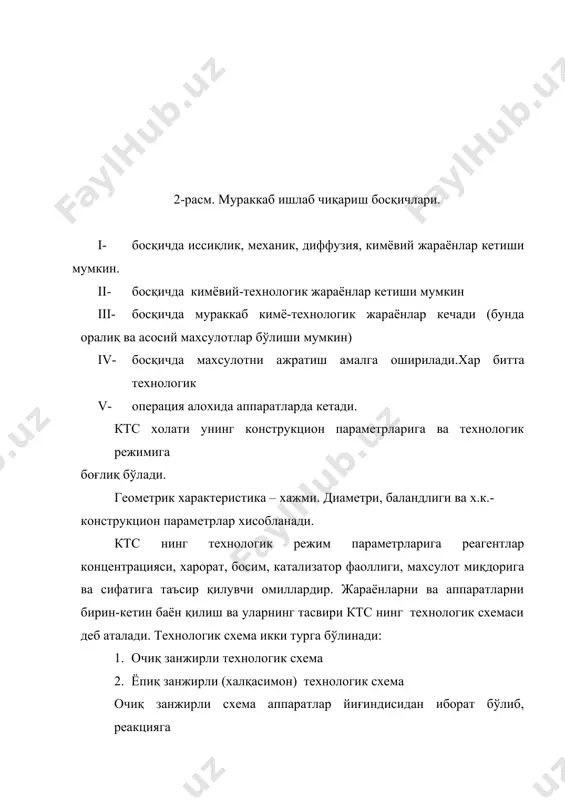

ириш, в-моддаларнинг агрегат холатининг ўзгариши кўриб чиқилган схемалар ичида энг тўла ахборотни технологик схемадан олиш мумкин. технологик боғлар ктс нинг алохида элементлари орасида маълум боғланиш бордир. бу ўзаро боғлиқлик технологик боғлар орқали амалга оширилади. технологик боғлар қуйидаги турларга бўлинади: · кетма-кет · кетма-кет айланма · параллел · қайтма · кесишма кетма-кет технологик боғга очиқ занжирли схема мисол бўла олади. хамма технологик оқим элементлари босқич йўналишида фақат бир марта ўтади. кетма-кет айлана технологик боғ. хом ашё қайта ишлашга берилганда иккита оқимга бўлинади. биринчи оқим кетма-кет хамма босқичларда ўтади. иккинчи оқим биринчи босқичдан чиққан махсулот билан аралашиб, иккинчи босқичга ўтади. параллел технологик боғлиқлар. бу технологик боғ айланиш даражасини оширмасдан туриб унумдорликни ва ктс қувватини ошириш учун қўлланилади. параллел реакторлардан яна битта хом ашёни қайта ишлашда бир қанча махсулот олиш жараёнларида фойдаланилади. масалан, табиий газни қайта ишлашда nh3 ва со2 олинади. nh3 дан nh4 nо2 амиакли селитра, со2 дан карбамид олишда фойдаланилади. қайта …

вўсшая школа», т1 -2 1991 г 2. мухленов и.п авербух а.я. обхая химическая технология м., «вўсшая школа» 1970г 3. романков п.г., .курочкина м.и обшие основў химической технологии. л., 1977г 4.тохтахунова г.а. умумий кимё технологияси. маърузалар матни тошкент 1999. 5. мухленов и.п. обхая химическая технология i, ii, м “вўсшая школа”, 1984. 6. винарский м.с., лурье м.в. планирование эксперимента в технологических исследованиях. киев., 1985. 3 2 1 1 2 3 7 6 5 4 v1 v2 v3
