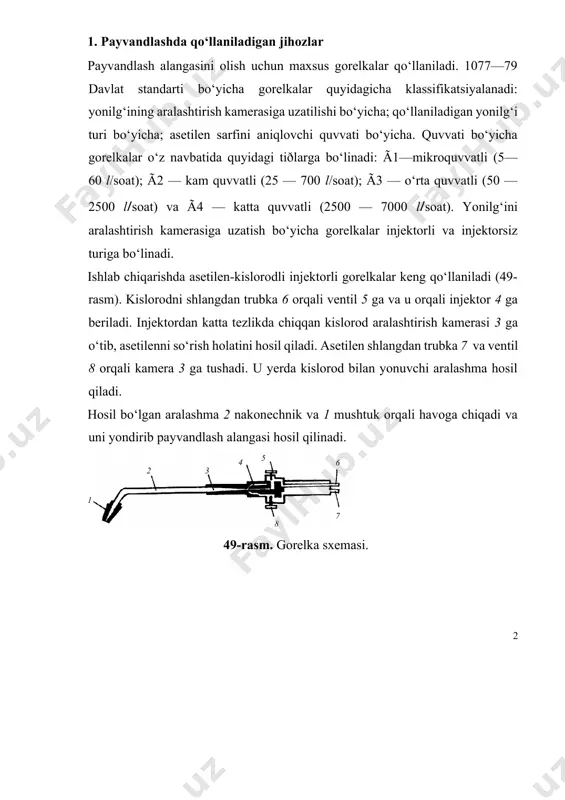

1508166347_69400.docx gazda payvandlash terxnologiyasi reja: 1. payvandlashda qo‘llaniladigan jihozlar 2. gaz alangasida payvandlash 3. payvandlash alangasi 1. payvandlashda qo‘llaniladigan jihozlar payvandlash alangasini olish uchun maxsus gorelkalar qo‘llaniladi. 1077—79 davlat standarti bo‘yicha gorelkalar quyidagicha klassifikatsiyalanadi: yonilg‘ining aralashtirish kamerasiga uzatilishi bo‘yicha; qo‘llaniladigan yonilg‘i turi bo‘yicha; asetilen sarfini aniqlovchi quvvati bo‘yicha. quvvati bo‘yicha gorelkalar o‘z navbatida quyidagi tiðlarga bo‘linadi: ã1—mikroquvvatli (5— 60 l/soat); ã2 — kam quvvatli (25 — 700 l/soat); ã3 — o‘rta quvvatli (50 — 2500 l/soat) va ã4 — katta quvvatli (2500 — 7000 l/soat). yonilg‘ini aralashtirish kamerasiga uzatish bo‘yicha gorelkalar injektorli va injektorsiz turiga bo‘linadi. ishlab chiqarishda asetilen-kislorodli injektorli gorelkalar keng qo‘llaniladi (49- rasm). kislorodni shlangdan trubka 6 orqali ventil 5 ga va u orqali injektor 4 ga beriladi. injektordan katta tezlikda chiqqan kislorod aralashtirish kamerasi 3 ga o‘tib, asetilenni so‘rish holatini hosil qiladi. asetilen shlangdan trubka 7 va ventil 8 orqali kamera 3 ga tushadi. u yerda kislorod …

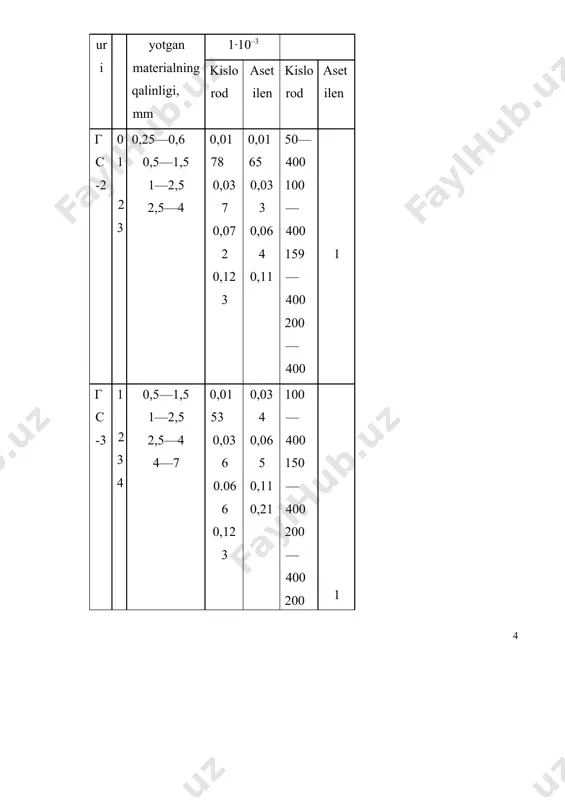

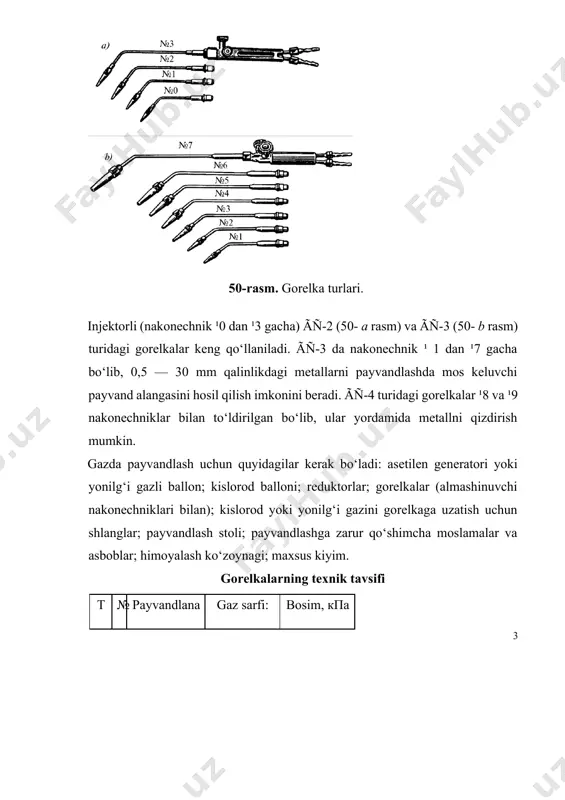

lari bilan); kislorod yoki yonilg‘i gazini gorelkaga uzatish uchun shlanglar; payvandlash stoli; payvandlashga zarur qo‘shimcha moslamalar va asboblar; himoyalash ko‘zoynagi; maxsus kiyim. gorelkalarning texnik tavsifi turi № payvandlanayotgan materialning qalinligi, mm gaz sarfi: 1·10–3 bosim, кпа kislorod asetilen kislorod asetilen гс-2 0 1 2 3 0,25—0,6 0,5—1,5 1—2,5 2,5—4 0,0178 0,037 0,072 0,123 0,0165 0,033 0,064 0,11 50—400 100—400 159—400 200—400 1 гс-3 1 2 3 4 0,5—1,5 1—2,5 2,5—4 4—7 0,0153 0,036 0.066 0,123 0,034 0,065 0,11 0,21 100—400 150—400 200—400 200—400 1 5 6 7 7—10 10—17 7—30 0,22 0,33 0,52 0,29 0,45 0,78 200—400 200—400 200—400 asetilen generatori kalsiy karbidini suv bilan o‘zaro ta’sirlashuvidan asetilen olish uchun mo‘ljallangan. generator past bosimli (0,02 mpa gacha) va o‘rta bosimli (0,02 — 15 mpa gacha); qo‘zg‘aluvchan va qo‘zg‘almas bo‘ladi. qo‘zg‘aluvchan generatorlarning unumdorligi — 1,25 va 3 m3/soat, qo‘zg‘almas generatorlarda — 5, 10, 20, 40, 80, 160, 320 va 640 m3/soat. …

orqali shlang 3 dan suv zatvori 14 ga boradi, undan payvandlash gorelkasi yoki qirquvchi moslamaga beriladi. suv zatvori 14 gaz kislorod alangasidan qaytish zarbi (alanga gorelka ichidan generatorga qarab yuradi) bo‘lganda, generatorni portlashdan saqlaydi. qurilmada generator bosimini ko‘rsatib turuvchi manometr 15 bor. generatorga bir martada 2,2 kg kalsiy karbidini solish mumkin. bu generator asosida qo‘zg‘aluvchan añâ-1,25 generatori ishlab chiqilgan bo‘lib, uning asosiy farqi shundaki, bir martada kalsiy karbidini 3 kg gacha solishga moslangandir. 1 kg kalsiy karbididan uning saralanishi va donadorligiga qarab 235 — 280 l asetilen olinadi. shuni hisobga olish kerakki, mayda va kukunsimon kalsiy karbididan foydalanish taqiqlanadi, chunki ularni ishlatilganda portlash xavfi paydo bo‘ladi. 1 kg kalsiy karbidining o‘zaro ta’sirlashuvi uchun 0,56 l suv ketadi. amalda 7 — 20 l suv solinadi, bu asetilenning yaxshi sovishiga va generatorning xavfsiz ishlashiga yordam beradi. 2. gaz alangasida payvandlash bu usul payvandlanadigan va qo‘shimcha metallarni yuqori haroratli gaz-kislorod alangasida eritishga asoslangan. …

etallni tez va yaxshilab qizdirib olish uchun qiyalik burchagini kattaroq olinadi, so‘ngra normal holiga qaytariladi va payvandlash oxirida qiyalikni kamaytiriladi. a = 80°, s > 15 mm a = 70°, s = 12¾15 mm a = 60°, s = 10¾12 mm a = 50°, s = 7¾10 mm a = 40°, s= 5¾7 mm a = 30°, s = 3¾5 mm a = 20°, s = 1¾3 mm a = 10°, s <1 mm a 52-rasm. mushtuk qiyalik burchagini tanlash. 3 4 4 12 1 3 2 à) b) 53-rasm. gazda payvandlash usullari. bunda krater yaxshi to‘ladi va metall kuyishining oldi olinadi. gazda payvandlashning ikkita asosiy usuli bor: o‘ngga va chapga payvandlash (53-rasm). o‘ngga payvandlashda (53- a rasm) jarayon chapdan o‘ngga qarab olib boriladi. bunda gorelka 4 qo‘shimcha chiviq 2 dan oldin siljib, alanga 3 chok 1 hosil qilishga yo‘naltiriladi. bu bilan payvand vannasi havo ta’siridan himoyalanadi va chok tez …

ish uchun payvand vannasi biroz qiyalatib turiladi. shið choklarini payvandlash o‘ngga payvandlash à) b) usuli bilan amalga oshiriladi (54-d rasm). 54-rasm. payvandlash usulini tanlash. relka munshtugi va qo‘shimcha sim bir vaqtda ikkita harakatni d) payvandlash jarayonida go-bajaradi: payvand choki bo‘ylab 4 12 12 va payvand chokka ko‘ndalang holatda tebranib harakatlanadi. yaxshi mexanik xossali payvand chokni olish uchun payvandlash qirralarini tayyorlash, gorelka quvvatini to‘g‘ri tanlash, alangani rostlash, qo‘shimcha materialni tanlash, gorelka holatini o‘rnatish va siljish yo‘nalishini to‘g‘ri tanlash kerak. qirralarni payvandlashga tayyorlash uchun uni har bir tomonidan 20 — 30 mm kenglikda har xil iflosliklardan tozalanadi. buning uchun gorelka alangasidan ham foydalanish mumkin: chok sirtini kuydirilib, metall cho‘tka bilan, zarur bo‘lsa, har xil kislotalar yordamida tozalanadi. gazda payvandlashda birikma turlari payvandlanayotgan detallarning o‘zaro joylashishiga bog‘liq bo‘ladi. ulardan uchma-uch qilib payvandlash keng qo‘llaniladigan turidir. 2 mm qalinlikkacha bo‘lgan metallarning qirralarini bukib, uchma-uch qilib qo‘shimcha materialsiz (55- a rasm) yoki uchma-uch qilib, qirralarni …
