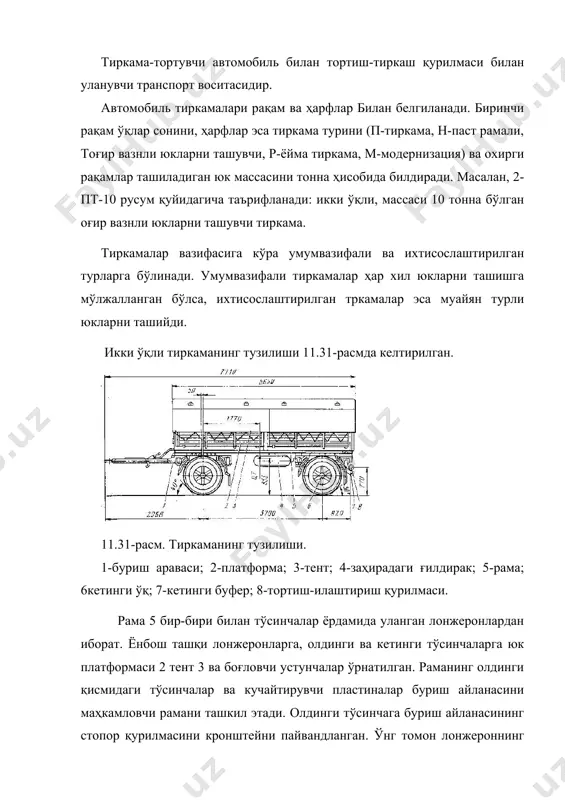

1522509373_70515.doc умумий вазифали ва ихтисослаштирилган тиркамалар режа: 1. буриш араваси 2. буриш қурилмаси 3. тиркаманинг дўшлоси тиркама-тортувчи автомобиль билан тортиш-тиркаш қурилмаси билан уланувчи транспорт воситасидир. автомобиль тиркамалари рақам ва ҳарфлар билан белгиланади. биринчи рақам ўқлар сонини, ҳарфлар эса тиркама турини (п-тиркама, н-паст рамали, тоғир вазнли юкларни ташувчи, р-ёйма тиркама, м-модернизация) ва охирги рақамлар ташиладиган юк массасини тонна ҳисобида билдиради. масалан, 2-пт-10 русум қуйидагича таърифланади: икки ўқли, массаси 10 тонна бўлган оғир вазнли юкларни ташувчи тиркама. тиркамалар вазифасига кўра умумвазифали ва ихтисослаштирилган турларга бўлинади. умумвазифали тиркамалар ҳар хил юкларни ташишга мўлжалланган бўлса, ихтисослаштирилган тркамалар эса муайян турли юкларни ташийди. икки ўқли тиркаманинг тузилиши 11.31-расмда келтирилган. 11.31-расм. тиркаманинг тузилиши. 1-буриш араваси; 2-платформа; 3-тент; 4-заҳирадаги ғилдирак; 5-рама; 6кетинги ўқ; 7-кетинги буфер; 8-тортиш-илаштириш қурилмаси. рама 5 бир-бири билан тўсинчалар ёрдамида уланган лонжеронлардан иборат. ёнбош ташқи лонжеронларга, олдинги ва кетинги тўсинчаларга юк платформаси 2 тент 3 ва боғловчи устунчалар ўрнатилган. раманинг олдинги қисмидаги тўсинчалар ва …

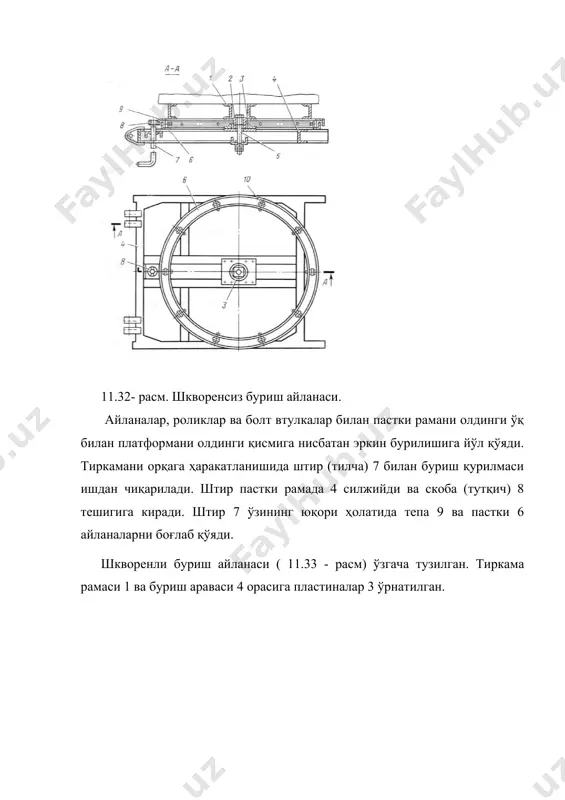

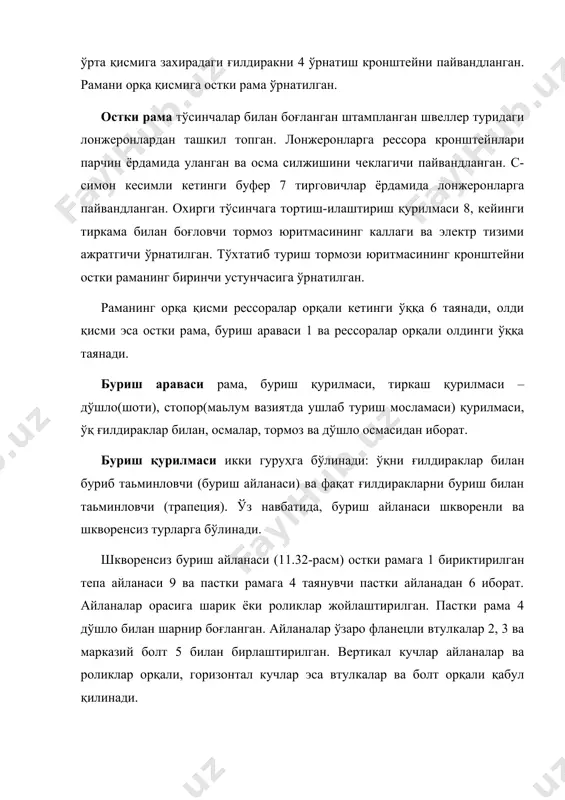

натилган. тўхтатиб туриш тормози юритмасининг кронштейни остки раманинг биринчи устунчасига ўрнатилган. раманинг орқа қисми рессоралар орқали кетинги ўққа 6 таянади, олди қисми эса остки рама, буриш араваси 1 ва рессоралар орқали олдинги ўққа таянади. буриш араваси рама, буриш қурилмаси, тиркаш қурилмаси – дўшло(шоти), стопор(маьлум вазиятда ушлаб туриш мосламаси) қурилмаси, ўқ ғилдираклар билан, осмалар, тормоз ва дўшло осмасидан иборат. буриш қурилмаси икки гуруҳга бўлинади: ўқни ғилдираклар билан буриб таьминловчи (буриш айланаси) ва фақат ғилдиракларни буриш билан таьминловчи (трапеция). ўз навбатида, буриш айланаси шкворенли ва шкворенсиз турларга бўлинади. шкворенсиз буриш айланаси (11.32-расм) остки рамага 1 бириктирилган тепа айланаси 9 ва пастки рамага 4 таянувчи пастки айланадан 6 иборат. айланалар орасига шарик ёки роликлар жойлаштирилган. пастки рама 4 дўшло билан шарнир боғланган. айланалар ўзаро фланецли втулкалар 2, 3 ва марказий болт 5 билан бирлаштирилган. вертикал кучлар айланалар ва роликлар орқали, горизонтал кучлар эса втулкалар ва болт орқали қабул қилинади. 11.32- расм. шкворенсиз буриш …

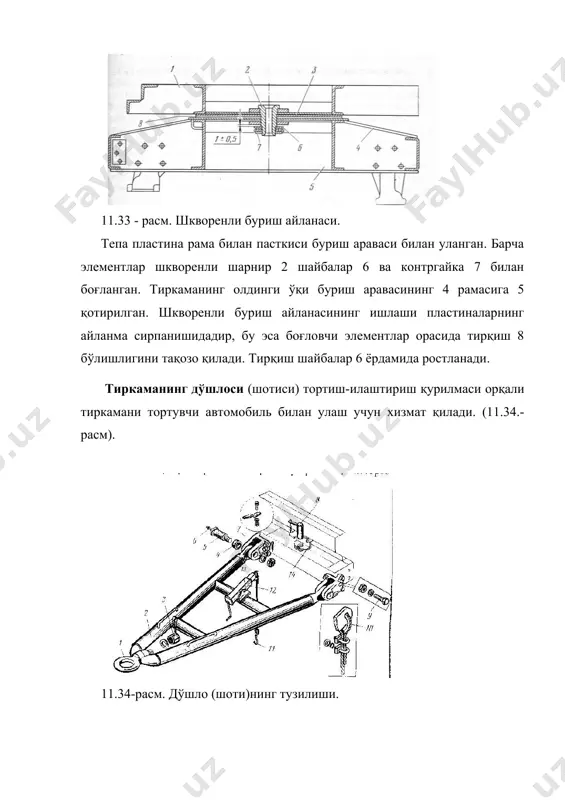

иш 8 бўлишлигини тақозо қилади. тирқиш шайбалар 6 ёрдамида ростланади. тиркаманинг дўшлоси (шотиси) тортиш-илаштириш қурилмаси орқали тиркамани тортувчи автомобиль билан улаш учун хизмат қилади. (11.34.-расм). 11.34-расм. дўшло (шоти)нинг тузилиши. 1-ҳалқа; 2-балка; 3-гайка; 4-втулка; 5-бармоқ; 6-маслёнка; 7-кронштейн; 8стопор; 9-болт; 10-трос; 11-илгак; 12-дўшлони кўтариш механизми; 13,14кронштейнлар. олинувчи илаштириш ҳалқаси 1 гайка 3 ёрдамида дўшло пайвандланган қуйма уяга ўрнатилади. балкаларнинг 2 ҳалқага қарама-қарши учига пресслаб ўрнатилган втулкали 4 звенолар пайвандланган. дўшло арава рамаси билан болтлар 9 ёрдамида рамага қотирилган кронштейнга 7 ўрнатилган бармоқ 5 орқали уланади. дўшлони тортувчи автомобилдан тиркама ажратилганда кўтарилган ҳолатда ушлаб туриш учун кронштейнга 13 ўрнатилган механизм 12 мавжуд. трос 10 ҳалқа 11 билан арава рамасига ўрнатилган кронштейнга 14 уланади. механизм 12 дастагини айлантириш билан дўшло керакли баландликка ўрнатилади. автопоезднинг орқага ҳаракатланиши учун стопор 8 ва кронштейнлардан иборат қурилма кўзда тутилган. кронштейнларни биттаси арава рамасининг олдинги тўсинчасига, иккинчи эса тиркама рамасини олдинги тўсинчага, қотирилган. транспорт ҳолатида стопор 8 тиркама рамаси …

умумий вазифали ва ихтисослаштирилган тиркамалар - Page 4

умумий вазифали ва ихтисослаштирилган тиркамалар - Page 5
