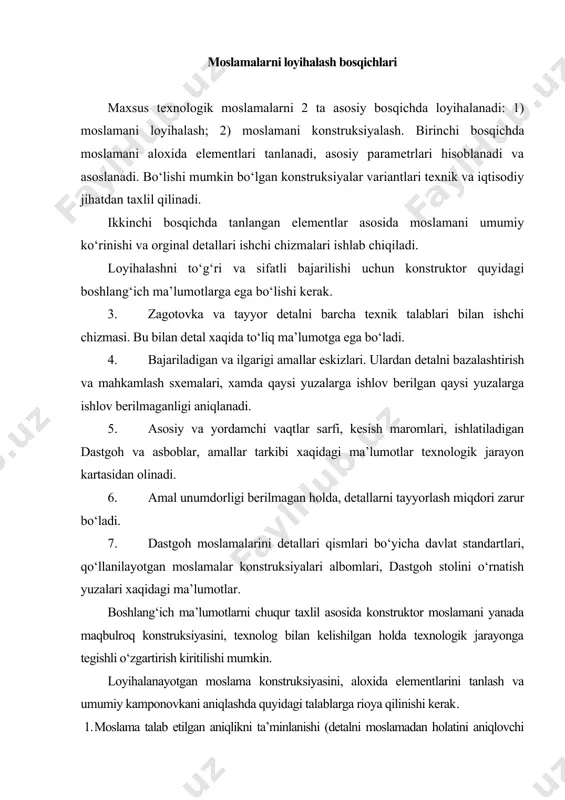

1710354572.doc maxsus moslamalarni loyihalash uslubiyati reja: 1. moslamalarni loyihalash bosqichlari 2. moslamalarni loyihalash ketma-ketligi 3. moslamalarni konstruksiyasini chizish ketma-ketligi 4. kuch sxemasini tuzish moslamalarni loyihalash bosqichlari maxsus texnologik moslamalarni 2 ta asosiy bosqichda loyihalanadi: 1) moslamani loyihalash; 2) moslamani konstruksiyalash. birinchi bosqichda moslamani aloxida elementlari tanlanadi, asosiy parametrlari hisoblanadi va asoslanadi. bo‘lishi mumkin bo‘lgan konstruksiyalar variantlari texnik va iqtisodiy jihatdan taxlil qilinadi. ikkinchi bosqichda tanlangan elementlar asosida moslamani umumiy ko‘rinishi va orginal detallari ishchi chizmalari ishlab chiqiladi. loyihalashni to‘g‘ri va sifatli bajarilishi uchun konstruktor quyidagi boshlang‘ich ma’lumotlarga ega bo‘lishi kerak. 3. zagotovka va tayyor detalni barcha texnik talablari bilan ishchi chizmasi. bu bilan detal xaqida to‘liq ma’lumotga ega bo‘ladi. 4. bajariladigan va ilgarigi amallar eskizlari. ulardan detalni bazalashtirish va mahkamlash sxemalari, xamda qaysi yuzalarga ishlov berilgan qaysi yuzalarga ishlov berilmaganligi aniqlanadi. 5. asosiy va yordamchi vaqtlar sarfi, kesish maromlari, ishlatiladigan dastgoh va asboblar, amallar tarkibi xaqidagi ma’lumotlar texnologik jarayon kartasidan …

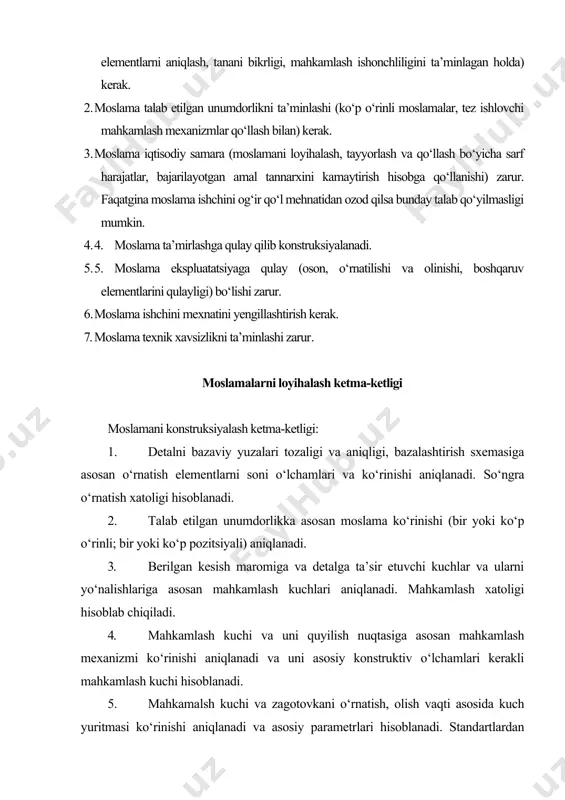

(detalni moslamadan holatini aniqlovchi elementlarni aniqlash, tanani bikrligi, mahkamlash ishonchliligini ta’minlagan holda) kerak. 2. moslama talab etilgan unumdorlikni ta’minlashi (ko‘p o‘rinli moslamalar, tez ishlovchi mahkamlash mexanizmlar qo‘llash bilan) kerak. 3. moslama iqtisodiy samara (moslamani loyihalash, tayyorlash va qo‘llash bo‘yicha sarf harajatlar, bajarilayotgan amal tannarxini kamaytirish hisobga qo‘llanishi) zarur. faqatgina moslama ishchini og‘ir qo‘l mehnatidan ozod qilsa bunday talab qo‘yilmasligi mumkin. 4. 4. moslama ta’mirlashga qulay qilib konstruksiyalanadi. 5. 5. moslama ekspluatatsiyaga qulay (oson, o‘rnatilishi va olinishi, boshqaruv elementlarini qulayligi) bo‘lishi zarur. 6. moslama ishchini mexnatini yengillashtirish kerak. 7. moslama texnik xavsizlikni ta’minlashi zarur. moslamalarni loyihalash ketma-ketligi moslamani konstruksiyalash ketma-ketligi: 1. detalni bazaviy yuzalari tozaligi va aniqligi, bazalashtirish sxemasiga asosan o‘rnatish elementlarni soni o‘lchamlari va ko‘rinishi aniqlanadi. so‘ngra o‘rnatish xatoligi hisoblanadi. 2. talab etilgan unumdorlikka asosan moslama ko‘rinishi (bir yoki ko‘p o‘rinli; bir yoki ko‘p pozitsiyali) aniqlanadi. 3. berilgan kesish maromiga va detalga ta’sir etuvchi kuchlar va ularni yo‘nalishlariga asosan mahkamlash …

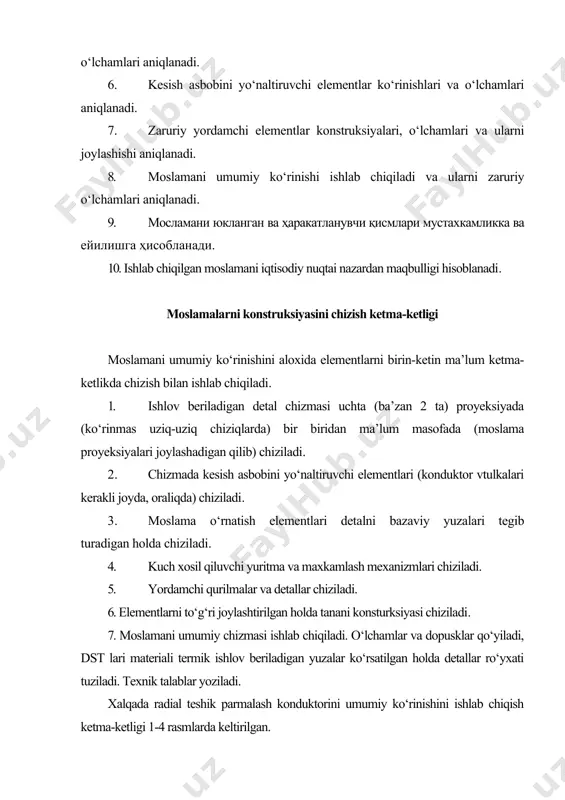

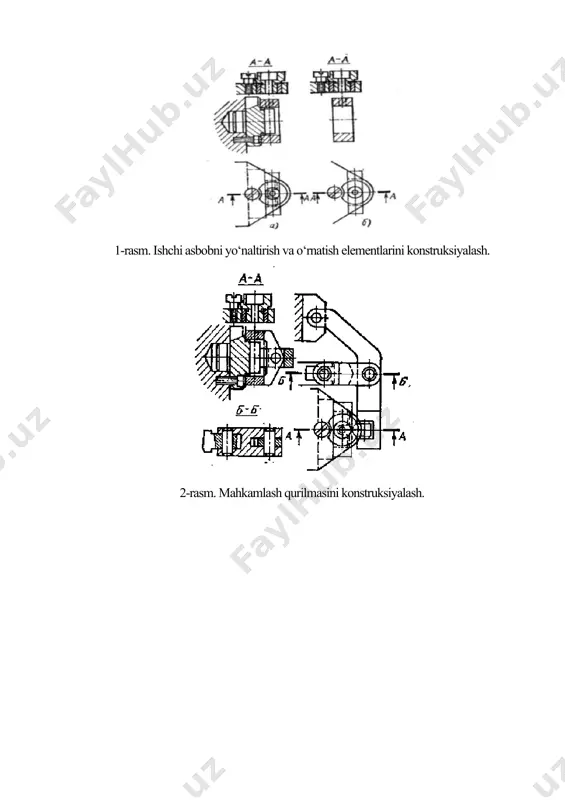

ламани юкланган ва ҳаракатланувчи қисмлари мустахкамликка ва ейилишга ҳисобланади. 10. ishlab chiqilgan moslamani iqtisodiy nuqtai nazardan maqbulligi hisoblanadi. moslamalarni konstruksiyasini chizish ketma-ketligi moslamani umumiy ko‘rinishini aloxida elementlarni birin-ketin ma’lum ketma-ketlikda chizish bilan ishlab chiqiladi. 1. ishlov beriladigan detal chizmasi uchta (ba’zan 2 ta) proyeksiyada (ko‘rinmas uziq-uziq chiziqlarda) bir biridan ma’lum masofada (moslama proyeksiyalari joylashadigan qilib) chiziladi. 2. chizmada kesish asbobini yo‘naltiruvchi elementlari (konduktor vtulkalari kerakli joyda, oraliqda) chiziladi. 3. moslama o‘rnatish elementlari detalni bazaviy yuzalari tegib turadigan holda chiziladi. 4. kuch xosil qiluvchi yuritma va maxkamlash mexanizmlari chiziladi. 5. yordamchi qurilmalar va detallar chiziladi. 6. elementlarni to‘g‘ri joylashtirilgan holda tanani konsturksiyasi chiziladi. 7. moslamani umumiy chizmasi ishlab chiqiladi. o‘lchamlar va dopusklar qo‘yiladi, dst lari materiali termik ishlov beriladigan yuzalar ko‘rsatilgan holda detallar ro‘yxati tuziladi. texnik talablar yoziladi. xalqada radial teshik parmalash konduktorini umumiy ko‘rinishini ishlab chiqish ketma-ketligi 1-4 rasmlarda keltirilgan. 1-rasm. ishchi asbobni yo‘naltirish va o‘rnatish elementlarini konstruksiyalash. 2-rasm. mahkamlash …

tayyorlashni texnologik yoki sex tannarxi bo‘yicha solishtirilib, maqbuli aniqlanadi. kuch sxemasini tuzish qisish kuchini xisoblash kattik jismga ta’sir qilayotgan tashki kuchlar sistemasi statistika misolida yechish mumkin. ishlov berilayotgan zagotovkaga bir tomondan ogirlik kuchi va ishlov berish jarayonida xosil bo‘layotgan kuchlar ta’sir qilsa, ikkinchi tomondan tayanch reaksiyasi va qisish kuchlari ta’sir kiladi. bu kuchlar ta’sirida zagotovka o‘z holatini saqlab turishi kerak. xisoblashda asosan siljituvchi kuch va momentlarni nazarda tutish kerak, bunda qisish kuchi katta bulishi kerak. qisish kuchini xisoblashda kuyidagi boshlangich ma’lumotlar bulishi kerak: а) zagotovkani bazalash sxemasi, b) ishlov berish vaktida paydo bo‘ladigan kuchni yo‘nalishi, kattaligi va kuchni tushish joyi, v) zagotovkani maxkamlash sxemasi, ya’ni qisish kuchini yo‘nalishi va tushish nuktasi. moslamalarni loyihalashda aniqlikni baxolash sharti buyicha baxolanadi. ammo xatolikni statistik tashkil etuvchisini xisoblash mumkin bulgani uchun, berilgan aniqlikni ta’minlash sharti kuyidagi ko‘rinishda bo‘ladi; bunda: кс - umumiy xatolikni statistik tashkil etuvchisi qismini xisobga oluvchi koyeffitsiyent: кс koyeffitsiyenti qiymatii dinamik …

staxkamligini ifodalab, barcha holatlar uchun doimo 1,5 ga tengdir. ко=1,5; к1 -koyeffitsenti, zagotovkadagi notekislar tufayli kesish kuchini ortishini ifodalovchi koyeffitsentdir. dastlabki ishlov berishda - к 1=1,2 toza ishlov berishda - к 1=1,0 к2 - koyeffitsenti, kesuvchi asbob kesuvchi qismini utmas xolga kelganligi tufayli kesish kuchini ortishini ifodalovchi koyeffitsent bo‘lib, uni qiymatilari quyidagi jadvalda keltirilgan. adabiyotlar: 1. андреев г.н., новиков в.ю., схиртладзе а.г. проектирование технологической оснастки машиностроительного производства. -м.: высшая школа, 1999. -415с. 2. ансеров м.а. приспособления для металлорежущих станков. 4-е изд. - м.: машиностроение, 1975, -656 с. 3. белоусов а.п. проектирование станочных приспособлений. -м.: высшая школа, 1980. -240с. 4. горошкин а.к. приспособления для металлорежущих станков: справочник. -м.: машиностроение, 1979. -303с. 5. корсаков в.с. основы конструирования приспособлений. -м.: машиностроение, 1983. -277. 6. кузнецов ю.и. конструкции приспособлений для станков с чпу. -м.: высшая школа, 1988. -303с. 7. перегудов л.в., хошимов а.н., шалагуров и.к. перегудов с.а. автоматлашган корхона станоклари -т.: «узбекистон», 1999. 488б. …
