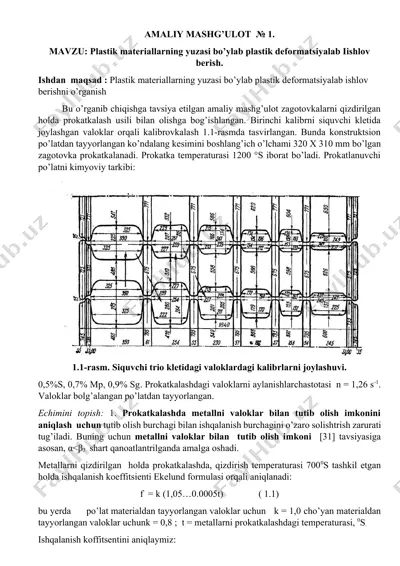

amaliy mashg’ulot № 1. mavzu: plastik materiallarning yuzasi bo’ylab plastik deformatsiyalab iishlov berish. ishdan maqsad : plastik materiallarning yuzasi bo’ylab plastik deformatsiyalab ishlov berishni o’rganish bu o’rganib chiqishga tavsiya etilgan amaliy mashg’ulot zagotovkalarni qizdirilgan holda prokatkalash usili bilan olishga bog’ishlangan. birinchi kalibrni siquvchi kletida joylashgan valoklar orqali kalibrovkalash 1.1-rasmda tasvirlangan. bunda konstruktsion po’latdan tayyorlangan ko’ndalang kesimini boshlang’ich o’lchami 320 x 310 mm bo’lgan zagotovka prokatkalanadi. prokatka temperaturasi 1200 °s iborat bo’ladi. prokatlanuvchi po’latni kimyoviy tarkibi: 1.1-rasm. siquvchi trio kletidagi valoklardagi kalibrlarni joylashuvi. 0,5%s, 0,7% mp, 0,9% sg. prokatkalashdagi valoklarni aylanishlarchastotasi n = 1,26 s-1. valoklar bolg’alangan po’latdan tayyorlangan. echimini topish: 1. prokatkalashda metallni valoklar bilan tutib olish imkonini aniqlash uchun tutib olish burchagi bilan ishqalanish burchagini o’zaro solishtrish zarurati tug’iladi. buning uchun metallni valoklar bilan tutib olish imkoni [31] tavsiyasiga asosan, α 1). bundan tashqari kesish uchun p ning qiymati stabil bo‘lmaganida ham q>0 deb qabul qilish kerak. 2. kesish …

2 / 47

atilishi mumkin. chunki ishlov berish aniqligini ta’minlash va teshiklar sirtlarini yemirilishdan saqlash uchun barmoqlar kesish kuchlari ta’siridan ozod qilinishi kerak. 4. kesish kuchlari ham tayanchlarga qarshi (p1), ham zagotovkani yon tomonga siljitishga (p2) harakat qiladi (2, g-rasm). bunda siqish kuchining qiymati quyidagi shartdan aniqlanadi: 5. kesish kuchlari siqish qurilmasiga qarshi zagotovkani yon tomonga siljitishga harakat qiladi. zagotovka tayanchlardan uzilmasligi uchun, quyidagi shart bajarilishi kerak (2, d-rasm). q`= k1 p1 (8) zagotovka yon tomonga siljimasligi uchun k2 p2 = q`` f1 + (q`` - p1) f2 (9) topilgan q` va q`` qiymatlardan kattasi qabul qilinadi. 20 vintli siqish mexanizmlari. bular qo‘l yordamida ishlaydigan va mexanizatsiyalashgan moslamalarda, undan tashqari yo‘ldosh moslamalar va pozitsiyali ishlov berish usuli ishlatilganida avtomatik qatorlarda ham qo’llaniladi. bunday mexanizmlar sodda va ishonchlidir. vintli mexanizmlar ichida eng sodda va tez ishlaydiganlari bu qirqilgan shaybali (3, a-rasm) va qaytariladigan plankali mexanizmlardir (3, b-rasm). vintli siqish mexanizmlarida m6 dan m48 gacha …

3 / 47

ng o‘z xatoliklari bilan bog‘liq bo‘lgan o‘rnatish xatoligi mos dan iborat bo‘ladi. bazalash xatoligi deganda o‘lchash bazasi bilan o‘lchamga sozlangan kesish asbobi orasidagi masofaning chegaraviy qiymatlari ayirmasiga aytiladi. o‘lchash bazasi bilan o‘rnatish bazasi bir sirtda bo‘lmasa bazalash xatoligi nolga teng bo’lmaydi. o‘lcham h ga ishlov berilganida (1-rasm) bazalash xatoligi nolga teng b = 0, chunki o‘lchash bazasi bilan o‘rnatish bazalari zagotovkaning 5 tekisligida birlashtirilgan. zagotovkaning shu o‘rnatilishini saqlab, b o‘lchamiga ishlov berilsa, bazalash xatoligi c o‘lchamning dopuskiga teng bo‘ladi. b = t (1) chunki o‘rnatish bazasi 5 o‘lchash bazasi 2 bilan birlashtirilmagan. zagotovka qamrovchi yoki qamraluvchi sirtlarga tirqish bilan o‘rnatilsa, o‘lchash bazasining siljishi bilan bog‘liq qo‘shimcha xatolik paydo bo‘ladi (2-rasm). zagotovka 1 baza teshigi bilan opravkaga o‘rnatilganida birikmada tirqish bo‘lmasa, h o‘lchamning bazalash xatoligi d o’lchami dopuskining yarmi t/2 ga teng. agar birikmada tirqish bo‘lsa, bu xatolik maksimal diametral tirqish qiymatiga ortadi. b = t/2 + smax (2) mahkamlash xatoligi …

4 / 47

kamaytirish mumkin. nazorat uchun savollar ? 1. vintli siqish mexanizmlari nimalarga bog’liq ? 2. ehtiyot koeffitsiyentining ishlash prinsipi asosan nimalarga bog’liq ? 3. kesish kuchlari siqish qurilmasiga qarshiligi hisoblash formulasi ? 12-amaliy mashg’ulot mavzu :dastgoh moslamalarni loyihalash 4. ishdan maqsad: moslamalarni loyixalash bosqichlari. moslamalarni loyixalash ketma-ketligi, moslamalarni konstruktsisini chizish ketma-ketligi. 5. nazariy ma’lumotlar : 6. maxsus texnologik moslamalarni 2 ta asosiy bosqichda loyixalanadi: 7. 1)moslamani loyixalash; 2) moslamani konstruktsiyalash. birinchi bosqichda moslamani aloxida elementlari tanlanadi, asosiy parametrlari hisoblanadi va asoslanadi. bo‘lishi mumkin bo‘lgan konstruktsiyalar variantlari texnik va iqtisodiy jihatdan taxlil qilinadi.ikkinchi bosqichda tanlangan elementlar asosida moslamani umumiy ko‘rinishi va orginal detallari ishchi chizmalari ishlab chiqiladi.loyixalashni to‘g‘ri va sifatli bajarilishi uchun konstruktor quyidagi boshlang’ich ma’lumotlarga ega bo‘lishi kerak. 8. 1.zagotovka va tayyor detalni barcha texnik talablari bilan ishchi chizmasi. bu bilan detalp xaqida to‘liq ma‘lumotga ega bo‘ladi. 9. 2.bajariladigan va ilgarigi amallar eskizlari. ulardan detalni bazalashtirish vamahkamlash sxemalari, xamda qaysi yuzalarga …

5 / 47

nologik jarayonga tegishli o‘zgartirish kiritilishi mumkin.loyixalanayotgan moslama konstruktsiyasini, aloxida elementlarini tanlash va umumiy kamponovkani aniqlashda quyidagi talablarga rioya qilinishi kerak. 16. 1.moslama talab etilgan aniqlikni ta‘minlanishi (detalni moslamadan xolatini 17. aniqlovchi elementlarni aniqlash, tanani bikrligi, mahkamlash ishonchliligini 18. ta‘minlagan xolda) kerak. 19. 2.moslama talab etilgan unumdorliknita‘minlashi (ko‘p o‘rinli moslamalar, tez ishlovchi mahkamlash mexanizmlar qo‘llash bilan) kerak. 20. 3.moslama iqtisodiy samara (moslamani loyixalash, tayyorlash va qo‘llash 21. bo‘yicha sarf xarajatlar, bajarilayotgan amal tannarxini kamaytirish hisobga 22. qoplanishi) zarur. faqatgina moslama ishchini og‘ir ql mexnatidan ozod qilsa 23. bunday talab qo‘yilmasligi mumkin. 24. 4.moslama ta‘mirlashga qulay qilib konstruktsiyalanadi. 25. 5.moslama ekspluatatsiyaga qulay (oson, o‘rnatilishi va olinishi, boshqaruv 26. elementlarini qulayligi) bo‘lishi zarur. 27. 6.moslama ishchini mexnatini yengillashtirish kerak. 28. 7.moslama texnik xavsizlikni ta‘minlashi zarur. 29. moslamalarni loyixalash ketma-ketligi 30. moslamani konstruktsiyalash ketma-ketligi: 31. 1.detalni bazaviy yuzalari tozaligi va aniqligi, bazalashtirish sxemasiga asosan o‘rnatish elementlarni soni o‘lchamlari va ko‘rinishi aniqlanadi. so‘ngra o‘rnatish xatoligi …
