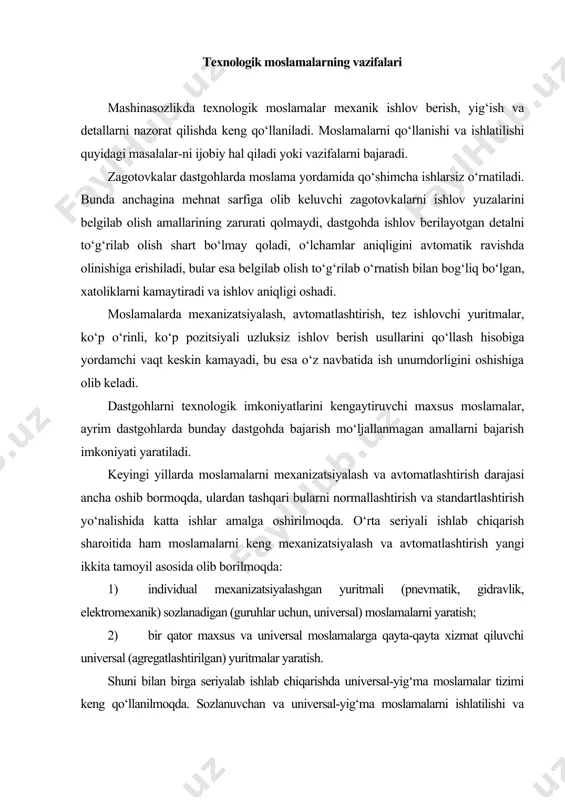

1710354642.doc texnologik moslamalarni vazifalari va tasnifi reja: 1. texnologik moslamalarning vazifalari 2. texnologik moslamlarni tasnifi 3. zagotovkalarni moslamalarda bazalashning asosiy tamoyilari 4. moslamalarda o‘rnatish xatoligi 5. moslamani aniqlikka hisoblash texnologik moslamalarning vazifalari mashinasozlikda texnologik moslamalar mexanik ishlov berish, yig‘ish va detallarni nazorat qilishda keng qo‘llaniladi. moslamalarni qo‘llanishi va ishlatilishi quyidagi masalalar-ni ijobiy hal qiladi yoki vazifalarni bajaradi. zagotovkalar dastgohlarda moslama yordamida qo‘shimcha ishlarsiz o‘rnatiladi. bunda anchagina mehnat sarfiga olib keluvchi zagotovkalarni ishlov yuzalarini belgilab olish amallarining zarurati qolmaydi, dastgohda ishlov berilayotgan detalni to‘g‘rilab olish shart bo‘lmay qoladi, o‘lchamlar aniqligini avtomatik ravishda olinishiga erishiladi, bular esa belgilab olish to‘g‘rilab o‘rnatish bilan bog‘liq bo‘lgan, xatoliklarni kamaytiradi va ishlov aniqligi oshadi. moslamalarda mexanizatsiyalash, avtomatlashtirish, tez ishlovchi yuritmalar, ko‘p o‘rinli, ko‘p pozitsiyali uzluksiz ishlov berish usullarini qo‘llash hisobiga yordamchi vaqt keskin kamayadi, bu esa o‘z navbatida ish unumdorligini oshishiga olib keladi. dastgohlarni texnologik imkoniyatlarini kengaytiruvchi maxsus moslamalar, ayrim dastgohlarda bunday dastgohda bajarish mo‘ljallanmagan amallarni …

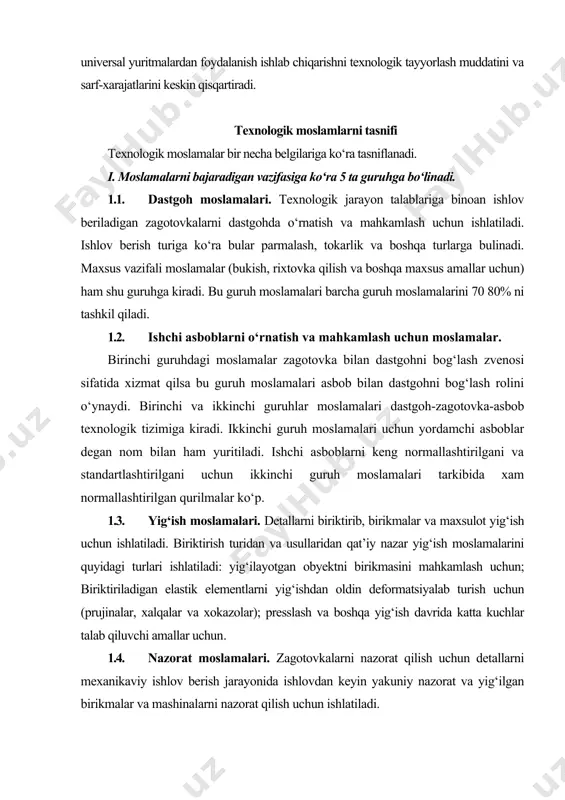

zmat qiluvchi universal (agregatlashtirilgan) yuritmalar yaratish. shuni bilan birga seriyalab ishlab chiqarishda universal-yig‘ma moslamalar tizimi keng qo‘llanilmoqda. sozlanuvchan va universal-yig‘ma moslamalarni ishlatilishi va universal yuritmalardan foydalanish ishlab chiqarishni texnologik tayyorlash muddatini va sarf-xarajatlarini keskin qisqartiradi. texnologik moslamlarni tasnifi texnologik moslamalar bir necha belgilariga ko‘ra tasniflanadi. i. moslamalarni bajaradigan vazifasiga ko‘ra 5 ta guruhga bo‘linadi. 1.1. dastgoh moslamalari. texnologik jarayon talablariga binoan ishlov beriladigan zagotovkalarni dastgohda o‘rnatish va mahkamlash uchun ishlatiladi. ishlov berish turiga ko‘ra bular parmalash, tokarlik va boshqa turlarga bulinadi. maxsus vazifali moslamalar (bukish, rixtovka qilish va boshqa maxsus amallar uchun) ham shu guruhga kiradi. bu guruh moslamalari barcha guruh moslamalarini 70 80% ni tashkil qiladi. 1.2. ishchi asboblarni o‘rnatish va mahkamlash uchun moslamalar. birinchi guruhdagi moslamalar zagotovka bilan dastgohni bog‘lash zvenosi sifatida xizmat qilsa bu guruh moslamalari asbob bilan dastgohni bog‘lash rolini o‘ynaydi. birinchi va ikkinchi guruhlar moslamalari dastgoh-zagotovka-asbob texnologik tizimiga kiradi. ikkinchi guruh moslamalari uchun yordamchi asboblar …

qilish uchun detallarni mexanikaviy ishlov berish jarayonida ishlovdan keyin yakuniy nazorat va yig‘ilgan birikmalar va mashinalarni nazorat qilish uchun ishlatiladi. 1.5. ishlanayotgan zagotovkalarni mahkamlab olish, siljitish va tashish va zarur holda og‘dirish uchun moslamalar. ishchining kuchi bilan siljitish qiyin bo‘lgan og‘ir obyektlar uchun ishlatiladi. avtomatlashtirilgan ishlab chiqarishlarda bu guruh moslamalari zagotovkalarni pozitsiyadan pozitsiyaga siljitish uchun ham ishlatiladi. ii. maxsuslik (ixtisoslashganlik) darajasi bo‘yicha moslamalar universal, sozlanuvchan va maxsus turlarga bo‘linadi. donalab ishlab chiqarish turlarida ishlatiladigan universal moslamalarni standart va maxsus konstruksiyali turlarga bo‘lish mumkin. birinchilari markazlashtirilgan ravishda normallar yoki standartlar bo‘yicha ishlab chiqarilib korxonalar tomonidan tayyor holda sotib olinadi. bular qatoriga mashina iskanja (tiska) larini, patronlarini, burish stollarini va xokazolarni kiritish mumkin. bu moslamalar keng nomenklaturadagi va turli o‘lchamlardagi detallarga ishlov berishda ishlatiladi. ikkinchilari ko‘proq muayyan turdagi, lekin turli o‘lchamli detallarga ishlov berish uchun loyihalanib ishlab chiqiladi. 2.2. universal sozlanmaydigan moslamalar keng turdagi va xar xil shakldagi zagotovkalarni mahkamlash uchun ishlatiladi. …

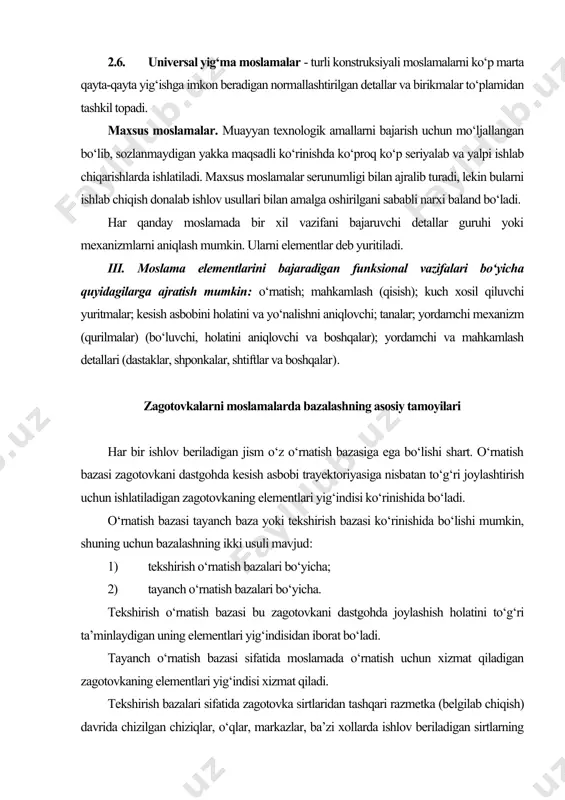

. ixtisoslashgan sozlanadigan moslamalar. bir xil ko‘rinishdagi amallarni, umumiy bazaviy yuzalar bo‘yicha, konstruktiv-texnologik belgilari yaqin zagotovkalarni mahkamlash uchun xizmat qiladi. ular ixtisoslashgan sozlanmaydigan moslamalarga mos kelsada, imkoniyati kengroq. 2.6. universal yig‘ma moslamalar - turli konstruksiyali moslamalarni ko‘p marta qayta-qayta yig‘ishga imkon beradigan normallashtirilgan detallar va birikmalar to‘plamidan tashkil topadi. maxsus moslamalar. muayyan texnologik amallarni bajarish uchun mo‘ljallangan bo‘lib, sozlanmaydigan yakka maqsadli ko‘rinishda ko‘proq ko‘p seriyalab va yalpi ishlab chiqarishlarda ishlatiladi. maxsus moslamalar serunumligi bilan ajralib turadi, lekin bularni ishlab chiqish donalab ishlov usullari bilan amalga oshirilgani sababli narxi baland bo‘ladi. har qanday moslamada bir xil vazifani bajaruvchi detallar guruhi yoki mexanizmlarni aniqlash mumkin. ularni elementlar deb yuritiladi. iii. moslama elementlarini bajaradigan funksional vazifalari bo‘yicha quyidagilarga ajratish mumkin: o‘rnatish; mahkamlash (qisish); kuch xosil qiluvchi yuritmalar; kesish asbobini holatini va yo‘nalishni aniqlovchi; tanalar; yordamchi mexanizm (qurilmalar) (bo‘luvchi, holatini aniqlovchi va boshqalar); yordamchi va mahkamlash detallari (dastaklar, shponkalar, shtiftlar va boshqalar). zagotovkalarni moslamalarda …

t bo‘ladi. tayanch o‘rnatish bazasi sifatida moslamada o‘rnatish uchun xizmat qiladigan zagotovkaning elementlari yig‘indisi xizmat qiladi. tekshirish bazalari sifatida zagotovka sirtlaridan tashqari razmetka (belgilab chiqish) davrida chizilgan chiziqlar, o‘qlar, markazlar, ba’zi xollarda ishlov beriladigan sirtlarning o‘zlari xam xizmat qiladi. tekshirish bazalari bo‘yicha bazalash ko‘p vaqt talab qilishi sababli odatda donalab ishlab chiqishda ishlatiladi. tayanch bazalar bo‘yicha zagotovkalar bazalanadigan bo‘lsa, ularni holatini tekshirishga zaruriyat qolmaydi. zagotovkani baza sirtlari moslamani o‘rnatish elementlari bilan kontaktga kirishi bilan talab qilingan holatga keltiriladi. ishlov berish shartlariga qarab zagotovka dastgohda kesish asbobi trayektoriyasiga nisbatan to‘liq yoki noto‘liq oriyentatsiyalanadi (to‘liq yoki soddalashtirilgan bazalash). birinchisida zagotovka moslamada barcha yo‘nalishlar bo‘yicha aniq holatga keltiriladi (2.1 rasm). bu eng ko‘p ishlatiladigan usul. zagotovkani to‘liq oriyentatsiya qilish uchun bazalar tayanchlardan uzilmaslik sharti bajarilishi bilan birga tayanchlar soni va joylashishi zagotovkaning uchta koordinata o‘qlariga nisbatan siljishlardan va buralishlardan saqlash imkonini berishi kerak. shu shartlar bajarilsa zagotovka barcha erkinlik darajalaridan mahrum bo‘ladi. zagotovkani …
