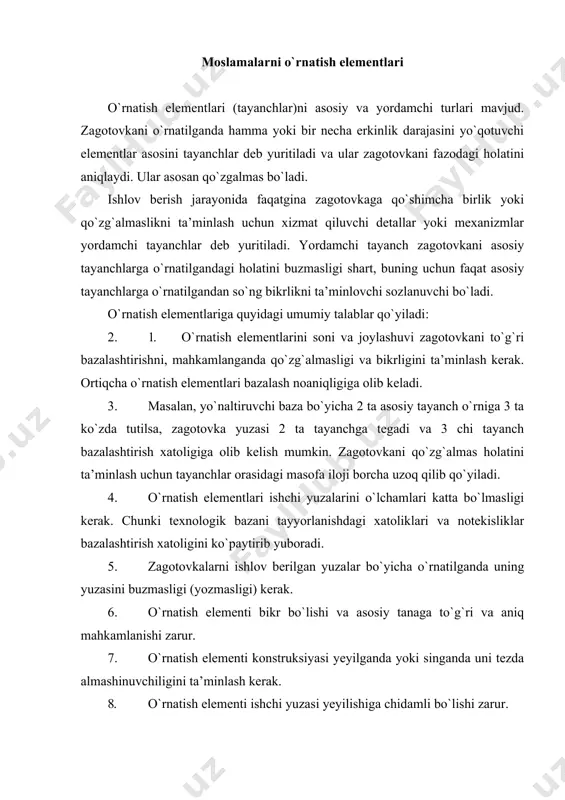

1710354597.doc moslamalarni o`rnatish, mahkamlash elementlari reja: 1. moslamalarni o`rnatish elementlari 2. moslamalarni mahkamlash qurilmalari 3. mahkamlash kuchlarini hisoblash uslublari 4. moslamalarning qisish qurilmalari turlari moslamalarni o`rnatish elementlari o`rnatish elementlari (tayanchlar)ni asosiy va yordamchi turlari mavjud. zagotovkani o`rnatilganda hamma yoki bir necha erkinlik darajasini yo`qotuvchi elementlar asosini tayanchlar deb yuritiladi va ular zagotovkani fazodagi holatini aniqlaydi. ular asosan qo`zgalmas bo`ladi. ishlov berish jarayonida faqatgina zagotovkaga qo`shimcha birlik yoki qo`zg`almaslikni ta’minlash uchun xizmat qiluvchi detallar yoki mexanizmlar yordamchi tayanchlar deb yuritiladi. yordamchi tayanch zagotovkani asosiy tayanchlarga o`rnatilgandagi holatini buzmasligi shart, buning uchun faqat asosiy tayanchlarga o`rnatilgandan so`ng bikrlikni ta’minlovchi sozlanuvchi bo`ladi. o`rnatish elementlariga quyidagi umumiy talablar qo`yiladi: 2. 1. o`rnatish elementlarini soni va joylashuvi zagotovkani to`g`ri bazalashtirishni, mahkamlanganda qo`zg`almasligi va bikrligini ta’minlash kerak. ortiqcha o`rnatish elementlari bazalash noaniqligiga olib keladi. 3. masalan, yo`naltiruvchi baza bo`yicha 2 ta asosiy tayanch o`rniga 3 ta ko`zda tutilsa, zagotovka yuzasi 2 ta tayanchga tegadi va 3 …

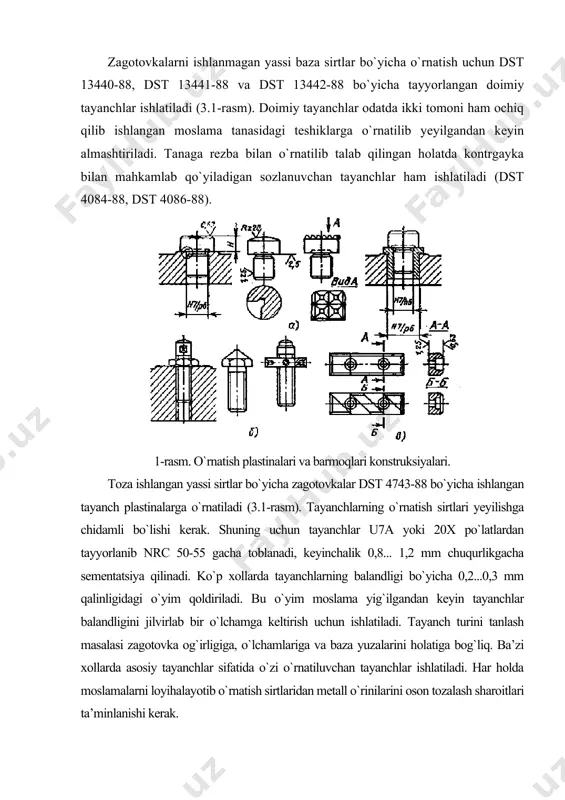

ta’minlash kerak. 8. o`rnatish elementi ishchi yuzasi yeyilishiga chidamli bo`lishi zarur. zagotovkalarni ishlanmagan yassi baza sirtlar bo`yicha o`rnatish uchun dst 13440-88, dst 13441-88 va dst 13442-88 bo`yicha tayyorlangan doimiy tayanchlar ishlatiladi (3.1-rasm). doimiy tayanchlar odatda ikki tomoni ham ochiq qilib ishlangan moslama tanasidagi teshiklarga o`rnatilib yeyilgandan keyin almashtiriladi. tanaga rezba bilan o`rnatilib talab qilingan holatda kontrgayka bilan mahkamlab qo`yiladigan sozlanuvchan tayanchlar ham ishlatiladi (dst 4084-88, dst 4086-88). 1-rasm. o`rnatish plastinalari va barmoqlari konstruksiyalari. toza ishlangan yassi sirtlar bo`yicha zagotovkalar dst 4743-88 bo`yicha ishlangan tayanch plastinalarga o`rnatiladi (3.1-rasm). tayanchlarning o`rnatish sirtlari yeyilishga chidamli bo`lishi kerak. shuning uchun tayanchlar u7a yoki 20x po`latlardan tayyorlanib nrc 50-55 gacha toblanadi, keyinchalik 0,8... 1,2 mm chuqurlikgacha sementatsiya qilinadi. ko`p xollarda tayanchlarning balandligi bo`yicha 0,2...0,3 mm qalinligidagi o`yim qoldiriladi. bu o`yim moslama yig`ilgandan keyin tayanchlar balandligini jilvirlab bir o`lchamga keltirish uchun ishlatiladi. tayanch turini tanlash masalasi zagotovka og`irligiga, o`lchamlariga va baza yuzalarini holatiga bog`liq. ba’zi xollarda …

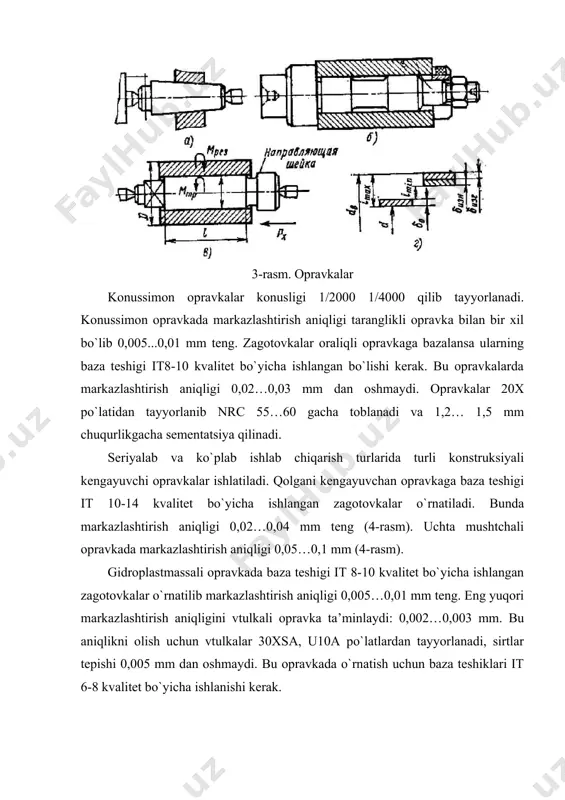

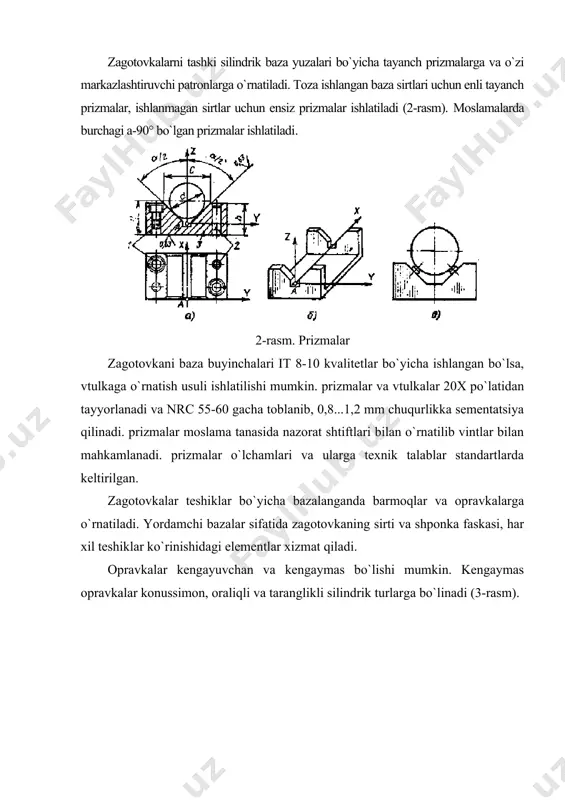

ayyorlanadi va nrc 55-60 gacha toblanib, 0,8...1,2 mm chuqurlikka sementatsiya qilinadi. prizmalar moslama tanasida nazorat shtiftlari bilan o`rnatilib vintlar bilan mahkamlanadi. prizmalar o`lchamlari va ularga texnik talablar standartlarda keltirilgan. zagotovkalar teshiklar bo`yicha bazalanganda barmoqlar va opravkalarga o`rnatiladi. yordamchi bazalar sifatida zagotovkaning sirti va shponka faskasi, har xil teshiklar ko`rinishidagi elementlar xizmat qiladi. opravkalar kengayuvchan va kengaymas bo`lishi mumkin. kengaymas opravkalar konussimon, oraliqli va taranglikli silindrik turlarga bo`linadi (3-rasm). 3-rasm. opravkalar konussimon opravkalar konusligi 1/2000 1/4000 qilib tayyorlanadi. konussimon opravkada markazlashtirish aniqligi taranglikli opravka bilan bir xil bo`lib 0,005...0,01 mm teng. zagotovkalar oraliqli opravkaga bazalansa ularning baza teshigi it8-10 kvalitet bo`yicha ishlangan bo`lishi kerak. bu opravkalarda markazlashtirish aniqligi 0,02…0,03 mm dan oshmaydi. opravkalar 20x po`latidan tayyorlanib nrc 55…60 gacha toblanadi va 1,2… 1,5 mm chuqurlikgacha sementatsiya qilinadi. seriyalab va ko`plab ishlab chiqarish turlarida turli konstruksiyali kengayuvchi opravkalar ishlatiladi. qolgani kengayuvchan opravkaga baza teshigi it 10-14 kvalitet bo`yicha ishlangan zagotovkalar o`rnatiladi. bunda …

an ishlangan silindrik barmoqlardan foydalanadilar o`rnatish barmoqlari doimiy (5, a-rasm) va almashuvchan (5, b-rasm) bo`lishi mumkin. ular burt bilan (5, a-rasm), yoki burciz (5, b-rasm) tayyorlanadi. 5-rasm. o`rnatish barmoqlari. doimiy barmoqlar moslama tanasiga n7/h6 o`tqazish bilan presslanadi. almashuvchan barmoqlar esa vtulkalarga n7/h6 o`tqazish bilan o`rnatiladi. barmoqlarning ishchi sirtlari g6 dan f8 gacha asosiy chetlanishlari bilan ishlanadi. tana ko`rinishidagi detallar o`rnatilganda ikkita barmoq ishlatiladi va ularning bittasi kertilgan (rombik) bo`lishi kerak (6-rasm). bunday detallarning baza tekisligi toza ishlangan, teshiklari esa it 8 kvalitet bo`yicha ishlangan bo`lishi kerak. kertilgan barmoqlar ham doimiy va almashinuvchan bo`lishi mumkin va dst 12210-86 bilan 12212-86 talablariga binoan tayyorlanadi. -rasm. kertilgan o`rnatish barmog`i val ko`rinishidagi detallar markaz uyasi bo`yicha o`rnatilganda burchagi 50…600 markazlar ishlatiladi (7- rasm). markazlar oldingi (7 g. d-rasm) va ketingi (7 a, b, v-rasm) bo`lishi mumkin. val o`qi bo`ylab aniq o`rnatish talab qilinganda oldingi markaz o`zgaruvchan bo`lishi kerak (7-rasm). silindrik va konussimon tishli g`ildiraklarni …

a boshqa) ta’sirida siltish va titrashlardan saqlovchi qurilmalarni mahkamlash elementlari deb yuritiladi. ayrim xollarda mahkamlash elementlari ishlatilmasligi mumkin. masalan: og`ir va qo`zg`almas zagotovkalarga ishlov berishda, ishlov berishda xosil bo`lgan kuchlar oz bo`lgan hollarda; ishlov jarayonida hosil bo`lgan kuchlar shunday yo`nalganki, ular zagotovkani bazalangandagi holatini o`zgartira olmaydi. qisish qurilmalariga asosiy talablar. zagotovkani mahkamlash elementlari quyidagi talablarga javob berishi kerak: 1) qisish jarayonida bazalashda taminlangan zagotovkaning holati buzilmasligi kerak; 2) qisish kuchlari iloji boricha minimal lekin zagotovkani ishonchli mahkamlanishini ta’minlashi kerak; 3) qisish mexanizmlari tez ishlaydigan va yengil boshqariladigan bo`lishi kerak; 4) mahkamlash elementlari zagotovka yuzalarini ezmasligi va deformatsiyalanmasligi zarur; 5) qisish kurilamlari konstruksiyalari oddiy, ishlatishga qulay va xavfsiz bo`lishi kerak; 6) qisish qurilmalariga kesish kuchlari iloji boricha to`g`ridan to`g`ri ta’sir etmasligi kerak; 7) qisish qurilmalari qisish kuchlarini teng taqsimlanishini ta’minlashi kerak. bu talablar ayniqsa ko`p o`rinli moslamalarda bir necha zagotovka o`rnatilganda muxim ahamiyatga ega. zagotovkani mahkamlash sxemasi iloji boricha kesish kuchlarini …
