1477035680_65844.doc q y y z z l l p l p k q × ± × ± = 2 1 f f kp q + = 2 1 2 1 1 f f f p kp q + + = 2 1 2 2 2 1 ' ' f f p k f p q + + = rf m k q 3 × = 1 2 1 1 2 3 3 r f f fr r f km q - - = 1 2 2 1 1 2 r f r f p r f km q - - = ( ) ( ) q r f d d d d q f d d d d p f km 2 1 2 2 3 3 2 2 2 3 3 2 3 1 3 1 + - - × + - - × = ( ) ( ) …

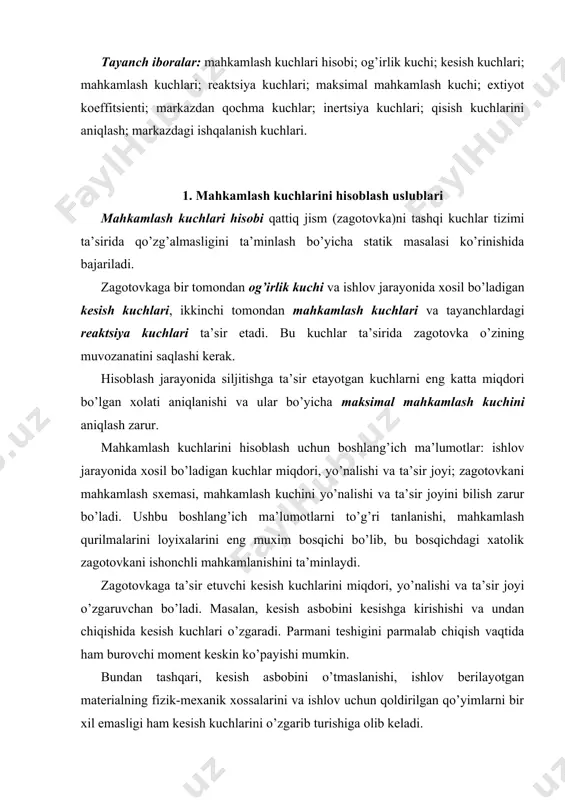

vkani ishonchli mahkamlanishini ta’minlaydi. zagotovkaga ta’sir etuvchi kesish kuchlarini miqdori, yo’nalishi va ta’sir joyi o’zgaruvchan bo’ladi. masalan, kesish asbobini kesishga kirishishi va undan chiqishida kesish kuchlari o’zgaradi. parmani teshigini parmalab chiqish vaqtida ham burovchi moment keskin ko’payishi mumkin. bundan tashqari, kesish asbobini o’tmaslanishi, ishlov berilayotgan materialning fizik-mexanik xossalarini va ishlov uchun qoldirilgan qo’yimlarni bir xil emasligi ham kesish kuchlarini o’zgarib turishiga olib keladi. ayrim ishlov uslublari (randalash, o’yish, uzilishli yuzalarni yo’nish va boshqalar)da kesish kuchlari zarbiy xarakteriga ega. kesish kuchlari metallarni kesib ishlash nazariyasi formulalari bo’yicha hisoblanadi yoki normativlaridan tanlanadi. ammo yuqorida keltirilgan kesish kuchlarini o’zgaruvchanligini hisobga olgan xolda, mahkamlash kuchlarini hisoblash chog’ida kesish kuchlarini k extiyot koffitsient kiritish bilan ko’paytirib olinadi. bu bilan zagotovkani mahkamlash ishonchliligi oshiriladi. bu koeffitsient yuqorida keltirilgan kesish kuchlarini o’zgaruvchanligiga olib keluvchi omillarini hisobga oladi. buning uchun muayyan texnologik amal uchun k extiyot koeffitsientini differentsiallangan xolda aniqlanadi. k ni miqdorini quyidagi koeffitsientlar ko’paytmasi ko’rinishida yozish …

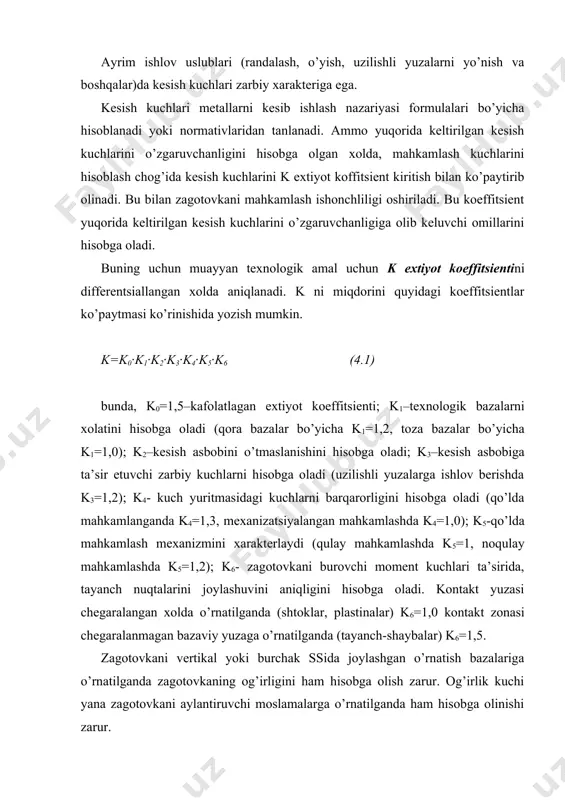

talarini joylashuvini aniqligini hisobga oladi. kontakt yuzasi chegaralangan xolda o’rnatilganda (shtoklar, plastinalar) k6=1,0 kontakt zonasi chegaralanmagan bazaviy yuzaga o’rnatilganda (tayanch-shaybalar) k6=1,5. zagotovkani vertikal yoki burchak ssida joylashgan o’rnatish bazalariga o’rnatilganda zagotovkaning og’irligini ham hisobga olish zarur. og’irlik kuchi yana zagotovkani aylantiruvchi moslamalarga o’rnatilganda ham hisobga olinishi zarur. markazdan qochma kuchlar zagotovka og’irlik markazini aylanish o’qidan siltinib qolgan xolda xosil bo’ladi. ularning miqdori yuqori tezlikda ishlov berishda katta qiymatga ega bo’ladi. inertsiya kuchlari zagotovkani ilgarilanma-qaytma xarakatida yoki xarakat tezligini tezda o’zgartirish vaqtida sodir bo’ladi va katta qiymatga ega bo’ladi. markazdan qochma va inertsiya kuchlari nazariy mexanikani formulalari yordamida hisoblanadi. markazdagi ishqalanish kuchlari, parmani chiqishidagi kuchlar ko’pincha boshqa kuchlarga nisbatan uncha katta bo’lmagani sababli hisobga olinmaydi. mahkamlash kuchlarini miqdori ko’pincha uni yo’nalishiga bog’liq. mahkamlash kuchi yo’nalishini aniqlashda quyidagi qoidalarga amal qilish zarur: 1. mahkamlash kuchi o’rnatish elementi yuzasiga perpendikulyar yo’nalgan bo’lishi zarur. 2. bir necha bazaviy yuzalarga bazalashtirilgan chog’da, mahkamlash kuchi eng …

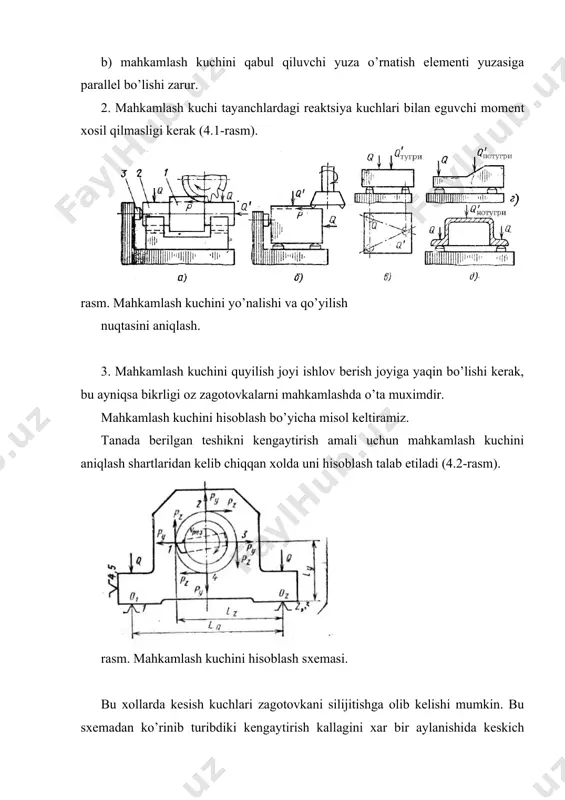

o’yilish joyi ham quyidagi qoidalarga asosan aniqlanishi zarur: 1. mahkamlash kuchi zagotovkani o’rnatish elementi yuzasida siljitmasligi yoki aylantirib yubormasligi zarur. buning uchun mahkamlash kuchi qo’yilish joyi: a) o’rnatish elementini markazda olinishi yoki o’rnatish tayanchlarini birlashtiruvchi chiziqlar tutashgan joyda bo’lishi maqsadga muvofiq (4.1-rasm). b) mahkamlash kuchini qabul qiluvchi yuza o’rnatish elementi yuzasiga parallel bo’lishi zarur. 2. mahkamlash kuchi tayanchlardagi reaktsiya kuchlari bilan eguvchi moment xosil qilmasligi kerak (4.1-rasm). rasm. mahkamlash kuchini yo’nalishi va qo’yilish nuqtasini aniqlash. 3. mahkamlash kuchini quyilish joyi ishlov berish joyiga yaqin bo’lishi kerak, bu ayniqsa bikrligi oz zagotovkalarni mahkamlashda o’ta muximdir. mahkamlash kuchini hisoblash bo’yicha misol keltiramiz. tanada berilgan teshikni kengaytirish amali uchun mahkamlash kuchini aniqlash shartlaridan kelib chiqqan xolda uni hisoblash talab etiladi (4.2-rasm). rasm. mahkamlash kuchini hisoblash sxemasi. bu xollarda kesish kuchlari zagotovkani silijitishga olib kelishi mumkin. bu sxemadan ko’rinib turibdiki kengaytirish kallagini xar bir aylanishida keskich uchidagi rz va ru kesish kuchlari o’z yo’nalishlarini …

4) u xolda bu tenglamadan q mahkamlash kuchini k extiyot koeffitsentini hisobga olgan xolda quyidagi formula bilan aniqlaymiz. (4.5) ushbu formula yordamida kengaytiruvchi keskichni xar xil xolatldari uchun q mahkamlash kuchi aniqlanadi. q kuchi eng katta qiymati mahkamlash qurilmasini loyixalash uchun olinadi. qisish kuchlarining qiymati yangi moslama loyixalanganda loyixa hisobi, mavjud moslamadan foydalanish masalasi turganda esa tekshirish hisobi asosida aniqlanadi. 2. zagotovkalarni kuch ta’sirida siljishdan saklovchi mahkamlash sxemalari loyixa hisobi bajarilganda zagotovkani o’rnatish va mahkamlash sxemasi xamda uni siljituvchi kuchlarni qiymati, yo’nalishi va ta’sir nuqtalari ma’lum bo’lishi kerak. qisish kuchlari qiymatini aniqlash zagotovkani barcha ta’sir qiluvchi kuchlar natijasidagi muvozanat shartini ko’rib chiqish statika masalasiga keltiriladi. ko’p uchraydigan o’rnatish va mahkamlash sxemalari uchun zagotovkalarni qisish kuchlarini aniqlash misollarini ko’ramiz. 1. kesish kuchlari r va qisish kuchlari q zagotovkalarni tayanchlarga qisib turibdi (4.3a-rasm). kesish kuchi r ning qiymati doimiy bo’lsa, q = 0. rasm. zagotovkani mahkamlash kuchini hisoblash sxemalari. agar ishlov berish …
