1 / 11

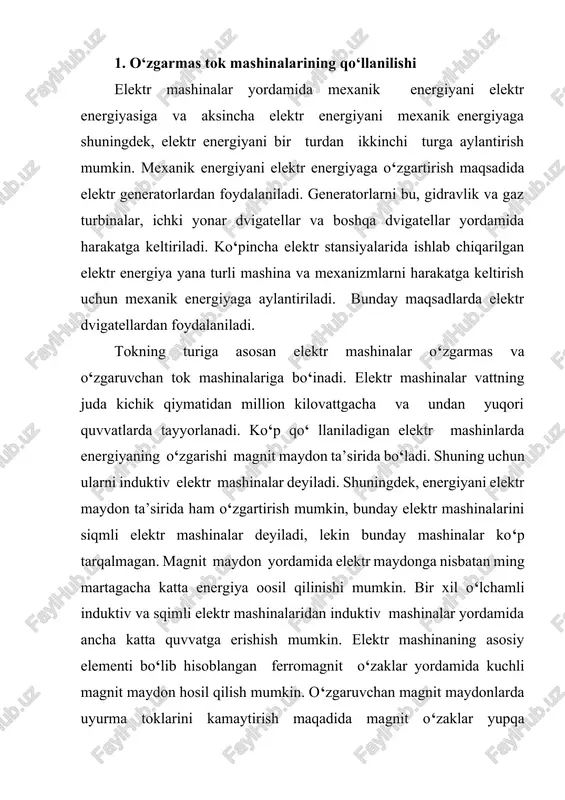

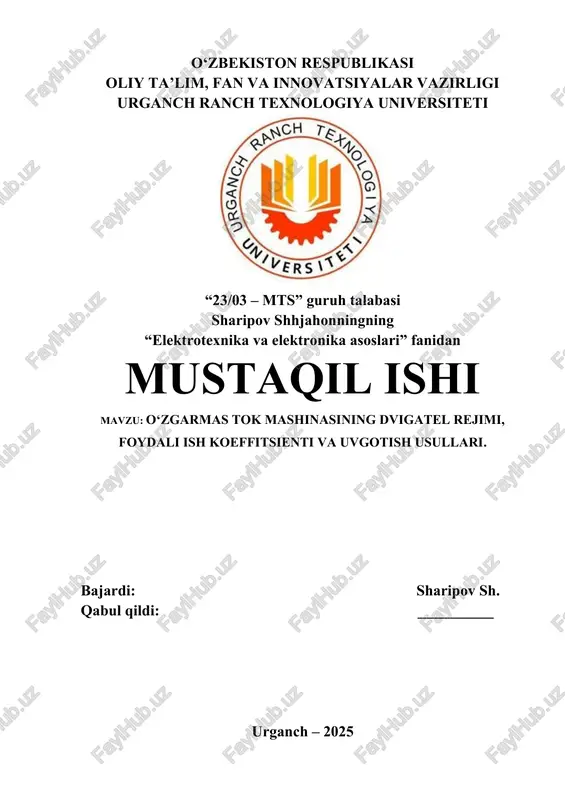

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi sharipov shhjahonningning “elektrotexnika va elektronika asoslari” fanidan mustaqil ishi mavzu: o‘zgarmas tok mashinasining dvigatel rejimi, foydali ish koeffitsienti va uvgotish usullari. bajardi: sharipov sh. qabul qildi: __________ urganch – 2025 o‘zgarmas tok mashinasining dvigatel rejimi, foydali ish koeffitsienti va uvgotish usullari. reja: 1. o‘zgarmas tok mashinalarining qo‘llanilishi 2. o‘zgarmas tok mashinasining tuzilishi 3. o‘zgarmas tok mashinalarining ishlash prinsipi 1. o‘zgarmas tok mashinalarining qo‘llanilishi elektr mashinalar yordamida mexanik energiyani elektr energiyasiga va aksincha elektr energiyani mexanik energiyaga shuningdek, elektr energiyani bir turdan ikkinchi turga aylantirish mumkin. mexanik energiyani elektr energiyaga o‘zgartirish maqsadida elektr generatorlardan foydalaniladi. generatorlarni bu, gidravlik va gaz turbinalar, ichki yonar dvigatellar va boshqa dvigatellar yordamida harakatga keltiriladi. ko‘pincha elektr stansiyalarida ishlab chiqarilgan elektr energiya yana turli mashina va mexanizmlarni harakatga keltirish uchun mexanik energiyaga aylantiriladi. bunday maqsadlarda elektr dvigatellardan foydalaniladi. tokning …

2 / 11

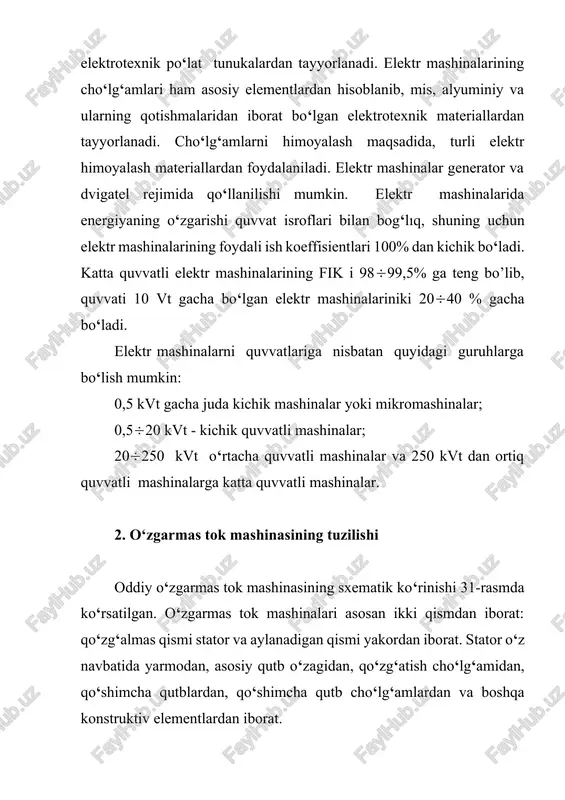

hinalaridan induktiv mashinalar yordamida ancha katta quvvatga erishish mumkin. elektr mashinaning asosiy elementi bo‘lib hisoblangan ferromagnit o‘zaklar yordamida kuchli magnit maydon hosil qilish mumkin. o‘zgaruvchan magnit maydonlarda uyurma toklarini kamaytirish maqadida magnit o‘zaklar yupqa elektrotexnik po‘lat tunukalardan tayyorlanadi. elektr mashinalarining cho‘lg‘amlari ham asosiy elementlardan hisoblanib, mis, alyuminiy va ularning qotishmalaridan iborat bo‘lgan elektrotexnik materiallardan tayyorlanadi. cho‘lg‘amlarni himoyalash maqsadida, turli elektr himoyalash materiallardan foydalaniladi. elektr mashinalar generator va dvigatel rejimida qo‘llanilishi mumkin. elektr mashinalarida energiyaning o‘zgarishi quvvat isroflari bilan bog‘lıq, shuning uchun elektr mashinalarining foydali ish koeffisientlari 100% dan kichik bo‘ladi. katta quvvatli elektr mashinalarining fik i 9899,5% ga teng bo’lib, quvvati 10 vt gacha bo‘lgan elektr mashinalariniki 2040 % gacha bo‘ladi. elektr mashinalarni quvvatlariga nisbatan quyidagi guruhlarga bo‘lish mumkin: 0,5 kvt gacha juda kichik mashinalar yoki mikromashinalar; 0,520 kvt - kichik quvvatli mashinalar; 20250 kvt o‘rtacha quvvatli mashinalar va 250 kvt dan ortiq quvvatli mashinalarga katta quvvatli mashinalar. 2. o‘zgarmas …

3 / 11

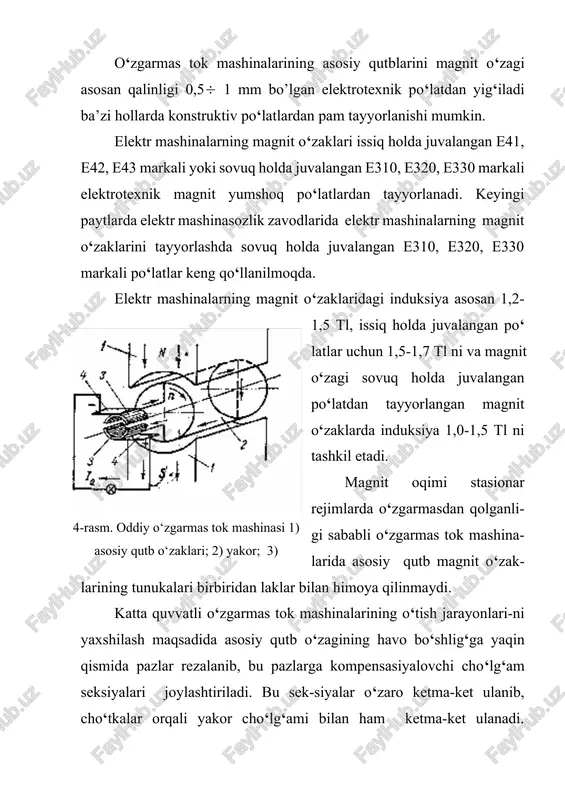

n e310, e320, e330 markali elektrotexnik magnit yumshoq po‘latlardan tayyorlanadi. keyingi paytlarda elektr mashinasozlik zavodlarida elektr mashinalarning magnit o‘zaklarini tayyorlashda sovuq holda juvalangan e310, e320, e330 markali po‘latlar keng qo‘llanilmoqda. 4-rasm. oddiy o‘zgarmas tok mashinasi 1) asosiy qutb o‘zaklari; 2) yakor; 3) kollektor plastinalari; 4) cho‘tkalar elektr mashinalarning magnit o‘zaklaridagi induksiya asosan 1,2-1,5 tl, issiq holda juvalangan po‘ latlar uchun 1,5-1,7 tl ni va magnit o‘zagi sovuq holda juvalangan po‘latdan tayyorlangan magnit o‘zaklarda induksiya 1,0-1,5 tl ni tashkil etadi. magnit oqimi stasionar rejimlarda o‘zgarmasdan qolganli-gi sababli o‘zgarmas tok mashina-larida asosiy qutb magnit o‘zak-larining tunukalari birbiridan laklar bilan himoya qilinmaydi. katta quvvatli o‘zgarmas tok mashinalarining o‘tish jarayonlari-ni yaxshilash maqsadida asosiy qutb o‘zagining havo bo‘shlig‘ga yaqin qismida pazlar rezalanib, bu pazlarga kompensasiyalovchi cho‘lg‘am seksiyalari joylashtiriladi. bu sek-siyalar o‘zaro ketma-ket ulanib, cho‘tkalar orqali yakor cho‘lg‘ami bilan ham ketma-ket ulanadi. qo‘shimcha qutb o‘zaklari yaxlit o‘zakdan tayyorlanadi va ikkita asosiy o‘zaklar o‘rtasiga joylashtiriladi. qo‘shimcha qutb …

4 / 11

agi qalinligi 0,350,5mm bo‘lgan elektrotexnik po‘lat tunukalaridan yig‘ladi, tunukalar bir-biridan maxsus izolyasiyalovchi laklar bilan qoplanadi, lakning qalinligi yakorning kuchlanishiga bog‘liq. yakorning magnit o‘zagini yaxshiroq sovutish maqsadida yakorning o‘q bo‘yicha magnit o‘zak alohida paketlarga bo‘linadi magnit o‘zakning o‘rta qismini sovutish qiyin bo‘lganligi uchun o‘zakning o‘rtasida joylashgan paketlarni o‘lchami kichik bo‘ladi. yakorning paketlarga bo’lingan magnit o‘zagini sovutish uchun radial va aksial sovutish kanallaridan foydalaniladi. bu kanallarning kengligi 10 mm gacha bo‘ladi. yakorning cho‘lg‘amlari misdan tayyorlanadi. cho‘g‘amlarni tayyorlash uchun cho‘lg‘amning yoyilgan sxemasi chiziladi, g‘altaklarning boshi va oxiri kollektor tunukalariga ulanadi. kollektor o‘zgarmas tok mashinalarida mexanik to‘g‘rilagich vazifasini bajaradi. o‘zgarmas tok mashinalarida kollektor misdan tayyorlangan alohida kollektor tunukalaridan yig‘iladi, so‘ngra valga o‘rnatiladi. kollektor tunukalari orqali o‘zgarmas tok generatorlaridan elektr quvvat iste’molchilarga elektr cho‘tkalar orqali uzatiladi, dvigatel rejimida esa cho‘tkalar orqali yakor cho‘lg‘amiga elektr quvvati keltiriladi. yakorning valiga o‘zgarmas tok mashinalarining sovutish sistemasini yaxshilash maqsadida havo purkagichi (ventilyator) o‘rnatiladi. katta quvvatli o‘zgarmas tok mashinalarida podshipniklar …

5 / 11

irpanishi va cho‘tka bilan kollektor orasidagi ba’zi hollarda hosil bo‘ladigan uchqunlar ta’sirida tez yemiriladi, yemirilgan kollektorni maxsus tekkislash stanoklarida tekislanadi. 3. o‘zgarmas tok mashinalarining ishlash prinsipi bizga ma’lumki, o‘zgarmas tok mashinasining stator va yakorlarining magnit o‘zaklari ferromagnit materiallardan tayyorlanadi. o‘zgarmas tok mashinasining yakorini aylantirilganda, qo‘zg‘atish cho‘lg‘ami hosil qilgan asosiy magnit maydon kuch chiziqlari bilan kesishgan yakorr cho‘lg‘amlarida elektr yurituvchi kuch induksiyalanadi. yakor cho‘lg‘amidagi elektr yurituvchi kuchning yo‘nalishi o‘ng qo‘l qoidasi yordamida aniqlanadi. magnit maydon o‘zgarmas bo‘lganligi sababli cho‘lg‘amdagi elektr yurituvchi kuch aylanish elektr yurituvchi kuchi deb ataladi. yakor cho‘lg‘amining bitta o‘tkazgichidagi elektr yurituvchi kuch (1) bu yerda: v - havo bo‘shlig‘idagi magnit maydon induksiyasi; l - o‘tkazgichning uzunligi; v = 2rn - o‘tkazgichning chiziqli tezligi. seksiyaning o‘tkazgichlari simmetrik bo‘lganligi sababli, ularda bir xil kattalikdagi elektr yurituvchi kuchlar hosil bo‘lib, ular kontur bo‘yicha qo‘shiladi va chiziqli tezlik bilan aylanayotgan yakor cho‘lg‘amining bitta o‘ramidagi elektr yurituvchi kuch quyidagicha bo‘ladi: (2) yakor cho‘lg‘amlari …
