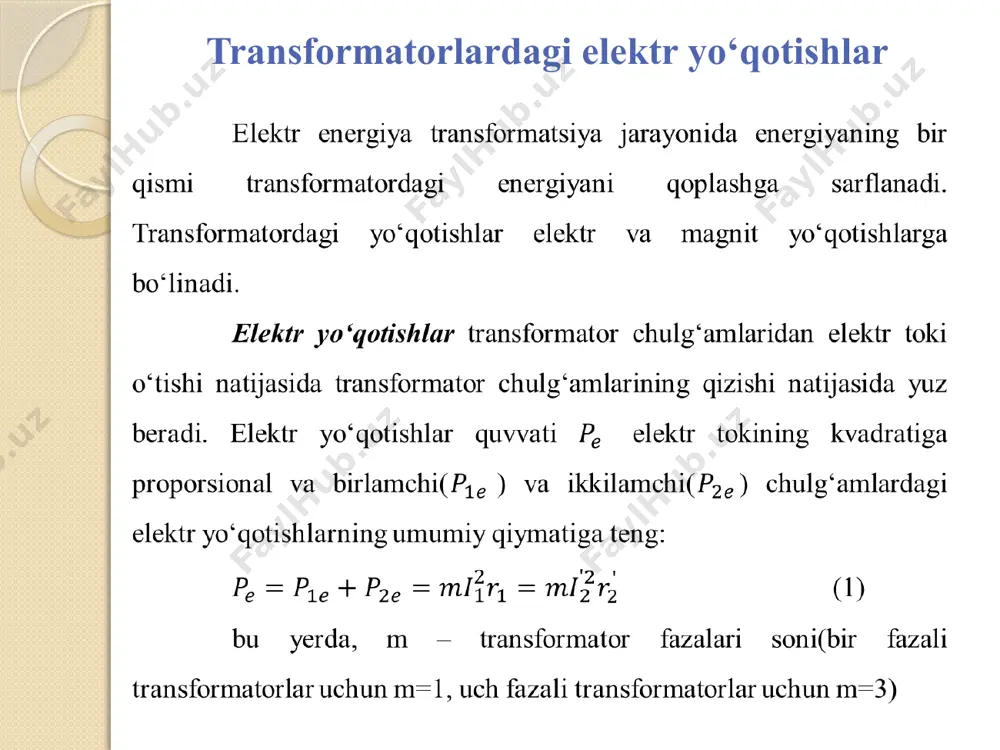

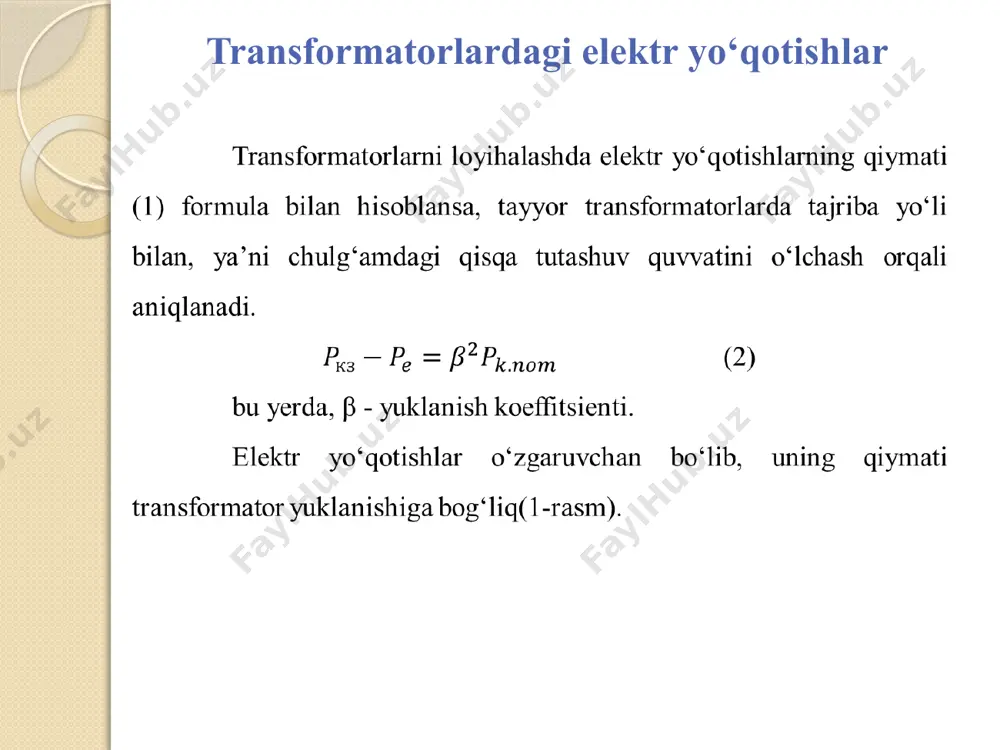

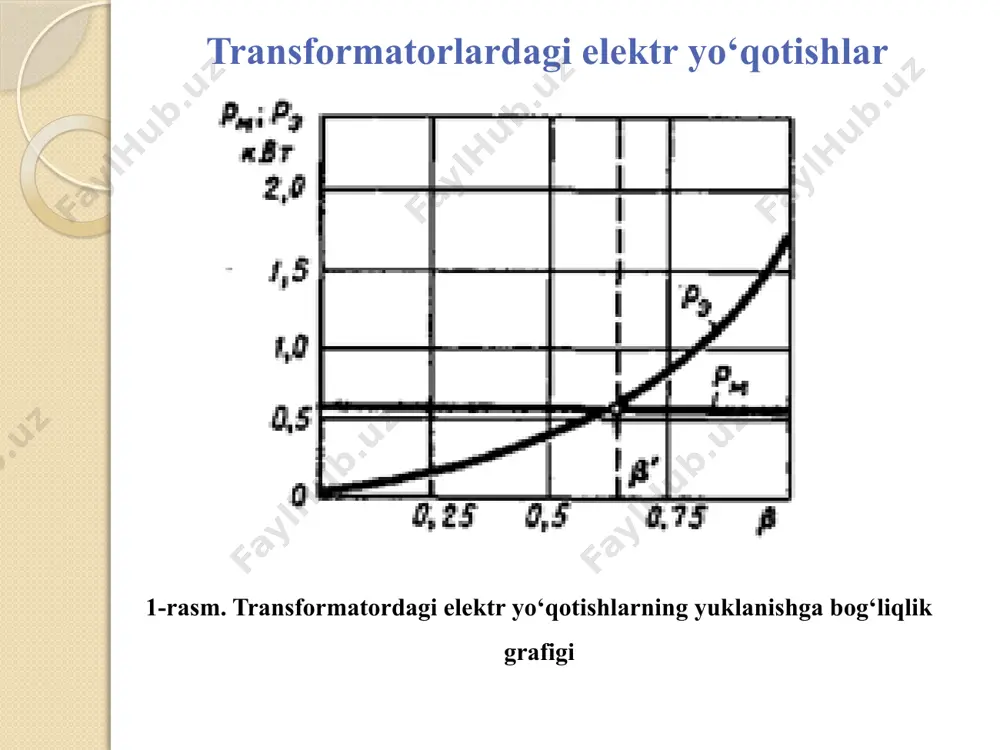

prezentatsiya powerpoint mavzu: transformator foydali ish koeffitsientini(fik) hisoblash. “tiqxmmi” milliy tadqiqot universiteti fan: geslarning elektr qismi transformatorlardagi elektr yo‘qotishlar elektr energiya transformatsiya jarayonida energiyaning bir qismi transformatordagi energiyani qoplashga sarflanadi. transformatordagi yo‘qotishlar elektr va magnit yo‘qotishlarga bo‘linadi. elektr yo‘qotishlar transformator chulg‘amlaridan elektr toki o‘tishi natijasida transformator chulg‘amlarining qizishi natijasida yuz beradi. elektr yo‘qotishlar quvvati elektr tokining kvadratiga proporsional va birlamchi() va ikkilamchi() chulg‘amlardagi elektr yo‘qotishlarning umumiy qiymatiga teng: (1) bu yerda, m – transformator fazalari soni(bir fazali transformatorlar uchun m=1, uch fazali transformatorlar uchun m=3) transformatorlardagi elektr yo‘qotishlar transformatorlarni loyihalashda elektr yo‘qotishlarning qiymati (1) formula bilan hisoblansa, tayyor transformatorlarda tajriba yo‘li bilan, ya’ni chulg‘amdagi qisqa tutashuv quvvatini o‘lchash orqali aniqlanadi. (2) bu yerda, β - yuklanish koeffitsienti. elektr yo‘qotishlar o‘zgaruvchan bo‘lib, uning qiymati transformator yuklanishiga bog‘liq(1-rasm). transformatorlardagi elektr yo‘qotishlar 1-rasm. transformatordagi elektr yo‘qotishlarning yuklanishga bog‘liqlik grafigi transformatorlardagi magnit yo‘qotishlar magnit yo‘qotishlar asosan transformator magnit o‘tkazgichlarida sodir bo‘ladi. ushbu yo‘qotishga sabab …

2 / 15

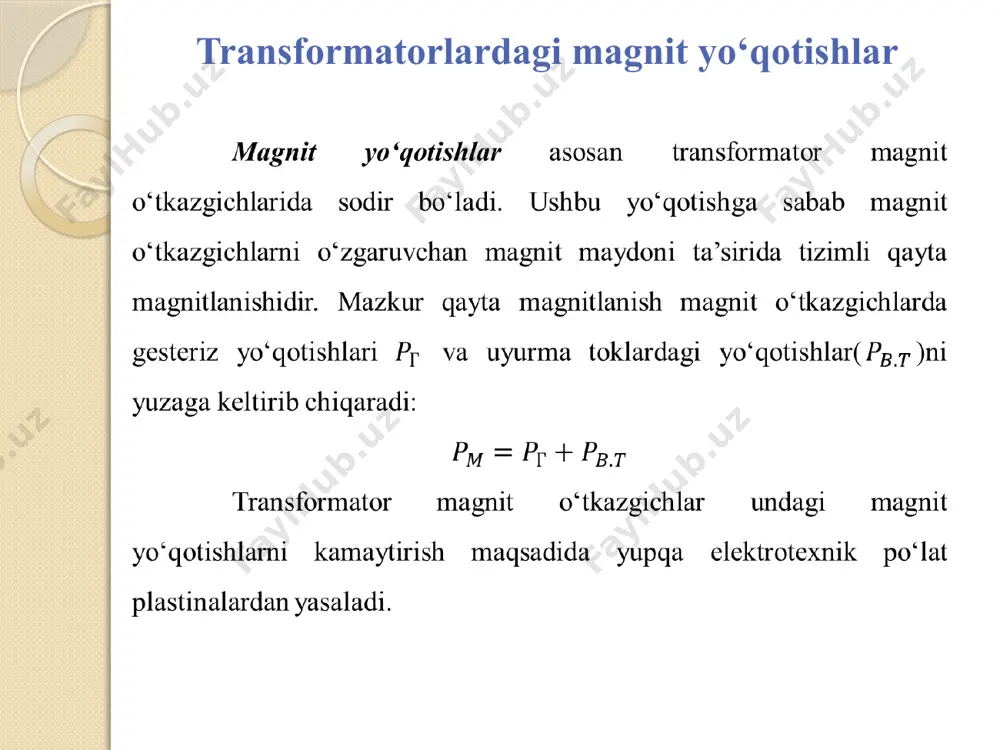

g = f) va uyurma toklaridagi magnit yo‘qotishlar qayta magnitlanish chastotasi kvadratiga to‘g‘ri proporsional (pvt ≡ f 2). shuningdek, magnit yo‘qotishlar magnit o‘tkazgich sterjen va yarmalaridagi magnit induksiyasiga ham bog‘liq (rm ≡ v2). transformatorlarni loyihalashda magnit yo‘qotishlar magnit induksiya qiymati 1, 1,5 yoki 1,7 tl va qayta magnitlanish chastotasi 50 hz bo‘lganda 1 kg yupqa elektrotexnik po‘lat plastinalarda sodir bo‘ladigan solishtirma magnit yo‘qotishlar(rud) qiymati bo‘yicha aniqlanadi: (3) transformatorlardagi magnit yo‘qotishlar b – transformator magnit o‘tkazgichi sterjeni yoki yarmasidagi magnit induksiya qiymati, tl; bx – magnit induksiya; g – magnit o‘tkazgich sterjeni yoki yarmasi og‘irligi, kg. transformator birlamchi chulg‘amiga tarmoqdan kelayotgan aktiv quvvat p1 qisman elektr yo‘qotishlari pe2 ko‘rinishida sarflanadi. o‘zgaruvchan magnit oqimi transformator magnit o‘tkazgichida magnit yo‘qotish(pm)ni vujudga keltiradi. ushbu quvvat yo‘qolishlaridan qolgan qismi elektromagnit quvvat deyiladi (pem=p1-pe1-pm) va u qisman elektr yo‘qotishlari(pe2) ko‘rinishida sarflanadigan ikkilamchi chulg‘amga uzatiladi. transformator foydali ish koeffitsientini hisoblash transformator aktiv quvvati: bu yerda – transformatordagi …

3 / 15

transformator foydali ish koeffitsientini hisoblash odatda transformator fik β'=0,45÷0,65 bo‘lganda maksimal qiymatga erishadi. transformatorning maksimal fik: qisqa tutashuv kuchlanishi: qisqa tutashuv toki: qt rejimi quvvat koeffitsienti: transformator foydali ish koeffitsientini hisoblash qt kuchlanishini aktiv tashkil etuvchisi: qt kuchlanishini reaktiv tashkil etuvchisi: β (0,25; 0,5; 0,75; 1) qiymatlaridan foydalanib, ∆u(ikkilamchi kuchlanish o‘zgarishi) ni quyidagi formuladan aniqlaymiz: ∆u manfiy(“-”) qiymatda chiqishi bu transformator yuklamasining sig‘im xarakterliligi bilan bog‘liq bo‘lib, transformator yuklamasi ortishi bilan ikkilamchi chulg‘am qismalaridagi kuchlanish ortadi. transformator foydali ish koeffitsientini hisoblash jadvalda berilgan ma’lumotlar asosida qt kuchlanishi(u1k), qt toki(i1k), qt rejimi quvvat koeffitsienti(cos φk), qisqa tutashuv kuchlanishining aktiv(uk.a) reaktiv(uk.r) tashkil etuvchilarini aniqlang va δu qiymatining yuklanish koeffitsientiga bog‘liqlik grafigini quring. transformator foydali ish koeffitsientini hisoblash transformator nominal rejim(β=1)da fik hisobi: ; nominal tashkil etuvchiga nisbatan transformator maksimal fik ning pasayishi: transformator foydali ish koeffitsientini hisoblash jadvalda berilgan ma’lumotlar asosida nominal tashkil etuvchiga nisbatan transformator maksimal fik ning pasayishini aniqlang. image2.jpeg …

4 / 15

transformatorning foydali ish hisoblash koeffitsienti (fik) - Page 4

5 / 15

transformatorning foydali ish hisoblash koeffitsienti (fik) - Page 5
