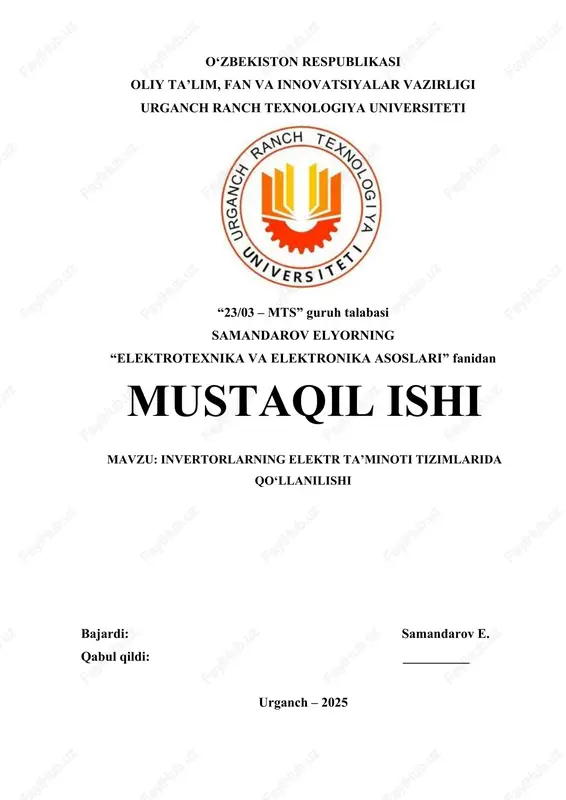

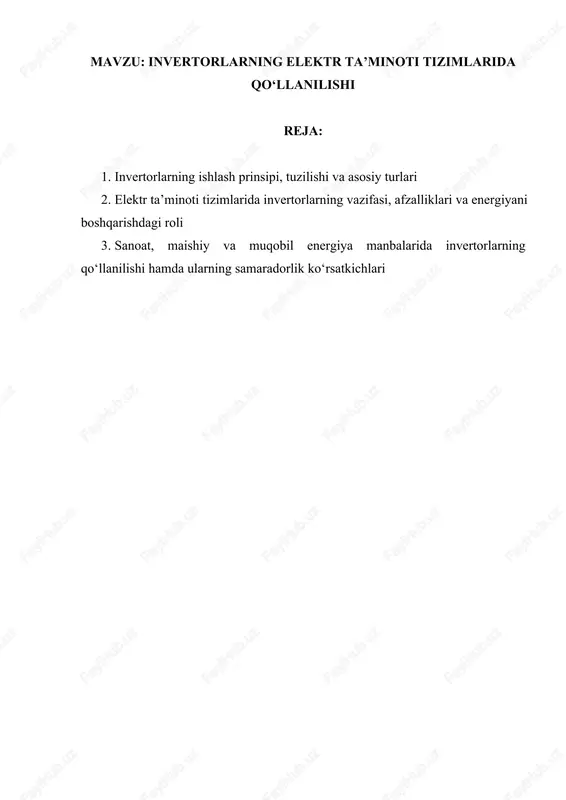

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi samandarov elyorning “elektrotexnika va elektronika asoslari” fanidan mustaqil ishi mavzu: invertorlarning elektr ta’minoti tizimlarida qo‘llanilishi bajardi: samandarov e. qabul qildi: __________ urganch – 2025 mavzu: invertorlarning elektr ta’minoti tizimlarida qo‘llanilishi reja: 1. invertorlarning ishlash prinsipi, tuzilishi va asosiy turlari 2. elektr ta’minoti tizimlarida invertorlarning vazifasi, afzalliklari va energiyani boshqarishdagi roli 3. sanoat, maishiy va muqobil energiya manbalarida invertorlarning qo‘llanilishi hamda ularning samaradorlik ko‘rsatkichlari 1. invertorlarning ishlash prinsipi, tuzilishi va asosiy turlari invertorlar elektr energetikasi, avtomatika, sanoat boshqaruvi, muqobil energiya manbalari va maishiy elektr qurilmalarida keng qo‘llaniladigan zamonaviy quvvat elektronika qurilmalari bo‘lib, ular o‘zgarmas tokni o‘zgaruvchan tokka aylantirish vazifasini bajaradi. invertorlarning paydo bo‘lishi elektr energiyasidan foydalanishning sifatini oshirdi, chunki ko‘plab texnik qurilmalar, ayniqsa motorlar, transformatorlar, sovutish va isitish tizimlari, nasoslar, ventilyatorlar, maishiy texnika va hatto elektron qurilmalar ham o‘zgaruvchan tok bilan ishlaydi. ammo ko‘plab …

2 / 12

orqali sinusoidal yoki unga yaqin shaklga keltirishdan iborat. bunda invertorning asosiy g‘oyasi elektr energiyaning shaklini o‘zgartirish bo‘lib, bunda chastota, kuchlanish va tokning qiymati boshqariladi. invertorning tuzilmasi odatda kirish filtri, dc-to‘plagich (kondensatorlar bloki), kommutatsiya qurilmasi, boshqaruv moduli, chiqish filtri va himoya zanjirlaridan iborat bo‘ladi. kirish filtri tarmoqdagi shovqin, pulsatsiya va ortiqcha toklarni kamaytiradi. kondensatorlar bloki energiyani silliqlashtiradi va tranzistorlarga uzluksiz quvvat beradi. kommutatsiya qurilmasi invertorning yuragi bo‘lib, unda yuqori tezlikda ochilib-yopiladigan tranzistorlar joylashgan. aynan shu kommutatsiya jarayoni o‘zgarmas tokni o‘zgaruvchan tokka aylantiradi. boshqaruv moduli mikroprotsessor yoki raqamli boshqaruv tizimidan iborat bo‘lib, u tranzistorlarning ochilish va yopilish vaqti, chastotasi, impuls kengligi va fazalar balansini nazorat qiladi. chiqish filtri esa tranzistorlar natijasida hosil bo‘ladigan yuqori chastotali pulsatsiyalarni yumshatadi va chiqish kuchlanishini “tozalab”, sinusoidalga yaqin shaklga keltiradi. invertorlarning ishlash prinsipi pulsatsiyali boshqaruvga asoslanadi. pwm (impuls-kenglik modulyatsiyasi) yordamida tranzistorlar juda yuqori chastotada almashib turadi, natijada chiqishda turli amplitudadagi sinusoidga o‘xshash kuchlanish hosil bo‘ladi. pwm texnologiyasi …

3 / 12

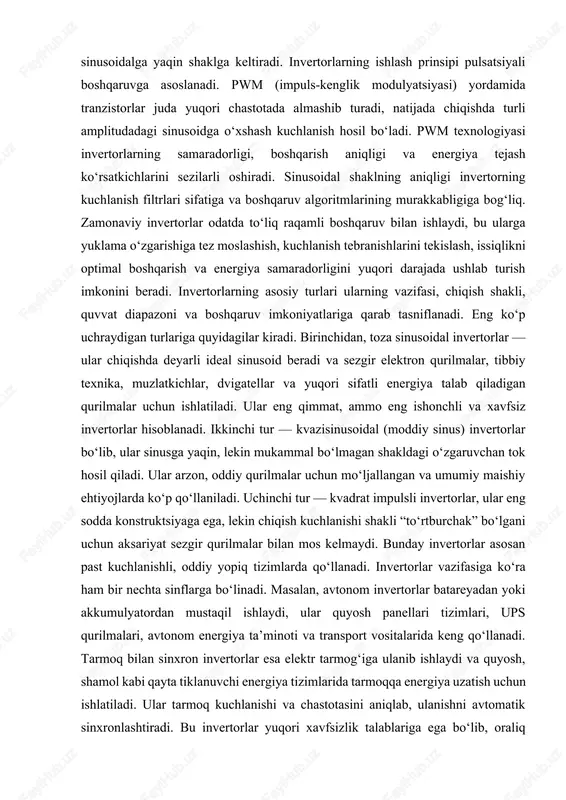

iyatlariga qarab tasniflanadi. eng ko‘p uchraydigan turlariga quyidagilar kiradi. birinchidan, toza sinusoidal invertorlar — ular chiqishda deyarli ideal sinusoid beradi va sezgir elektron qurilmalar, tibbiy texnika, muzlatkichlar, dvigatellar va yuqori sifatli energiya talab qiladigan qurilmalar uchun ishlatiladi. ular eng qimmat, ammo eng ishonchli va xavfsiz invertorlar hisoblanadi. ikkinchi tur — kvazisinusoidal (moddiy sinus) invertorlar bo‘lib, ular sinusga yaqin, lekin mukammal bo‘lmagan shakldagi o‘zgaruvchan tok hosil qiladi. ular arzon, oddiy qurilmalar uchun mo‘ljallangan va umumiy maishiy ehtiyojlarda ko‘p qo‘llaniladi. uchinchi tur — kvadrat impulsli invertorlar, ular eng sodda konstruktsiyaga ega, lekin chiqish kuchlanishi shakli “to‘rtburchak” bo‘lgani uchun aksariyat sezgir qurilmalar bilan mos kelmaydi. bunday invertorlar asosan past kuchlanishli, oddiy yopiq tizimlarda qo‘llanadi. invertorlar vazifasiga ko‘ra ham bir nechta sinflarga bo‘linadi. masalan, avtonom invertorlar batareyadan yoki akkumulyatordan mustaqil ishlaydi, ular quyosh panellari tizimlari, ups qurilmalari, avtonom energiya ta’minoti va transport vositalarida keng qo‘llanadi. tarmoq bilan sinxron invertorlar esa elektr tarmog‘iga ulanib ishlaydi …

4 / 12

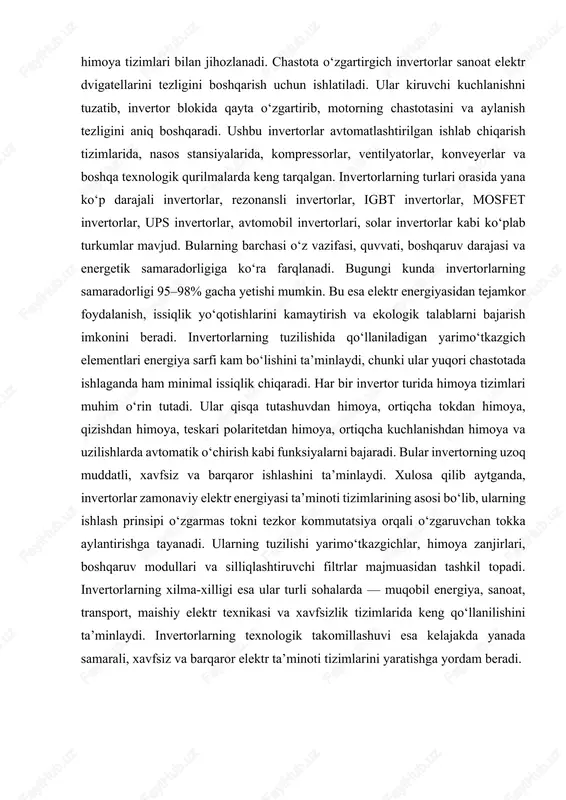

a ko‘p darajali invertorlar, rezonansli invertorlar, igbt invertorlar, mosfet invertorlar, ups invertorlar, avtomobil invertorlari, solar invertorlar kabi ko‘plab turkumlar mavjud. bularning barchasi o‘z vazifasi, quvvati, boshqaruv darajasi va energetik samaradorligiga ko‘ra farqlanadi. bugungi kunda invertorlarning samaradorligi 95–98% gacha yetishi mumkin. bu esa elektr energiyasidan tejamkor foydalanish, issiqlik yo‘qotishlarini kamaytirish va ekologik talablarni bajarish imkonini beradi. invertorlarning tuzilishida qo‘llaniladigan yarimo‘tkazgich elementlari energiya sarfi kam bo‘lishini ta’minlaydi, chunki ular yuqori chastotada ishlaganda ham minimal issiqlik chiqaradi. har bir invertor turida himoya tizimlari muhim o‘rin tutadi. ular qisqa tutashuvdan himoya, ortiqcha tokdan himoya, qizishdan himoya, teskari polaritetdan himoya, ortiqcha kuchlanishdan himoya va uzilishlarda avtomatik o‘chirish kabi funksiyalarni bajaradi. bular invertorning uzoq muddatli, xavfsiz va barqaror ishlashini ta’minlaydi. xulosa qilib aytganda, invertorlar zamonaviy elektr energiyasi ta’minoti tizimlarining asosi bo‘lib, ularning ishlash prinsipi o‘zgarmas tokni tezkor kommutatsiya orqali o‘zgaruvchan tokka aylantirishga tayanadi. ularning tuzilishi yarimo‘tkazgichlar, himoya zanjirlari, boshqaruv modullari va silliqlashtiruvchi filtrlar majmuasidan tashkil topadi. …

5 / 12

haklini yaratadi. bugungi kunda sanoat ishlab chiqarishidan tortib, maishiy texnikalargacha, qayta tiklanuvchi energiya tizimlaridan tortib, transport va avtomatika qurilmalarigacha invertorlar elektr energiyasining eng muhim boshqaruv bo‘g‘ini hisoblanadi. invertorlarning elektr ta’minoti tizimlarida asosiy vazifasi o‘zgaruvchan tok tarmog‘ining sifatini yaxshilash, kuchlanish va chastota parametrlarini boshqarish, uzluksiz energiya ta’minotini yaratish, iste’molchiga mos energiya shaklini ta’minlash va energiya sarfini kamaytirishdan iborat. eng avvalo, invertorlar o‘zgaruvchan tokning barqarorligini ta’minlaydi. elektr tarmoqlarida kuchlanish ko‘tarilishi yoki tushishi, shovqin, pulsatsiya, tebranishlar, uzilishlar yoki ortiqcha yuklama bo‘lishi mumkin. invertorlar o‘zida mavjud bo‘lgan filtrlar, boshqaruv modullari va stabilizatsiya algoritmlari orqali ushbu nomutanosibliklarni tekislaydi, elektr energiyaning sifatini yaxshilaydi va iste’molchilarni himoya qiladi. shunday qilib, invertorlar transformatorlar, dvigatellar, kompressorlar, maishiy texnika, kompyuterlar va boshqa sezgir qurilmalar uchun ideal ish sharoitini yaratadi. invertorlarning yana bir muhim vazifasi chastotani boshqarishdir. ko‘pgina sanoat qurilmalari, ayniqsa elektr dvigatellari, ma’lum chastota diapazonida samarali ishlaydi. chastota o‘zgartirgich invertorlar yordamida dvigatelning aylanish tezligi yumshoq tarzda boshqariladi, bu esa energiya …
