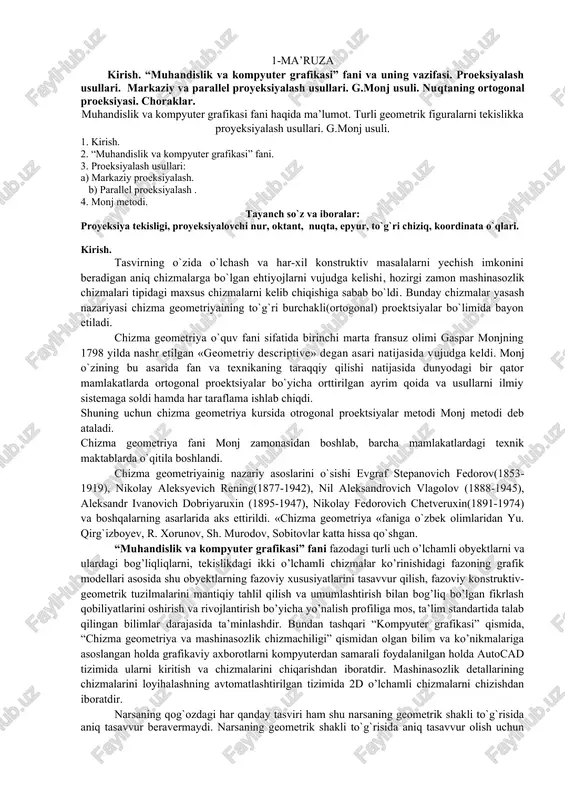

1-ma’ruza kirish. “muhandislik va kompyuter grafikasi” fani va uning vazifasi. proeksiyalash usullari. markaziy va parallel proyeksiyalash usullari. g.monj usuli. nuqtaning ortogonal proeksiyasi. choraklar. muhandislik va kompyuter grafikasi fani haqida ma’lumot. turli geometrik figuralarni tekislikka proyeksiyalash usullari. g.monj usuli. 1. kirish. 2. “muhandislik va kompyuter grafikasi” fani. 3. proeksiyalash usullari: a) markaziy proeksiyalash. b) parallel proeksiyalash . 4. monj metodi. tayanch so`z va iboralar: proyeksiya tekisligi, proyeksiyalovchi nur, oktant, nuqta, epyur, to`g`ri chiziq, koordinata o`qlari. kirish. tasvirning o`zida o`lchash va har-xil konstruktiv masalalarni uechish imkonini beradigan aniq chizmalarga bo`lgan ehtiyojlarni vujudga kelishi, hozirgi zamon mashinasozlik chizmalari tipidagi maxsus chizmalarni kelib chiqishiga sabab bo`ldi. bunday chizmalar yasash nazariyasi chizma geometriyaining to`g`ri burchakli(ortogonal) proektsiyalar bo`limida bayon etiladi. chizma geometriya o`quv fani sifatida birinchi marta fransuz olimi gaspar monjning 1798 yilda nashr etilgan «geometriy descriptive» degan asari natijasida vujudga keldi. monj o`zining bu asarida fan va texnikaning taraqqiy qilishi natijasida dunyodagi bir qator mamlakatlarda …

2 / 4

obitovlar katta hissa qo`shgan. “muhandislik va kompyuter grafikasi” fani fazodagi turli uch o’lchamli obyektlarni va ulardagi bog’liqliqlarni, tekislikdagi ikki o’lchamli chizmalar ko’rinishidagi fazoning grafik modellari asosida shu obyektlarning fazoviy xususiyatlarini tasavvur qilish, fazoviy konstruktiv-geometrik tuzilmalarini mantiqiy tahlil qilish va umumlashtirish bilan bog’liq bo’lgan fikrlash qobiliyatlarini oshirish va rivojlantirish bo’yicha yo’nalish profiliga mos, ta’lim standartida talab qilingan bilimlar darajasida ta’minlashdir. bundan tashqari “kompyuter grafikasi” qismida, “chizma geometriya va mashinasozlik chizmachiligi” qismidan olgan bilim va ko’nikmalariga asoslangan holda grafikaviy axborotlarni kompyuterdan samarali foydalanilgan holda autocad tizimida ularni kiritish va chizmalarini chiqarishdan iboratdir. mashinasozlik detallarining chizmalarini loyihalashning avtomatlashtirilgan tizimida 2d o’lchamli chizmalarni chizishdan iboratdir. narsaning qog`ozdagi har qanday tasviri ham shu narsaning geometrik shakli to`g`risida aniq tasavvur beravermaydi. narsaning geometrik shakli to`g`risida aniq tasavvur olish uchun uning tasviri (chizmasi) tekislikdagi (o`zgargan) shaklidan fazodagi haqiqiy shakliga o`tish imkonini beruvchi ma`lum geometrik qoidalar asosida yasalgan bo`lishi lozim. fazoviy narsaning tekislikdagi ana shunday geometrik tasviri proektsiyalar …

3 / 4

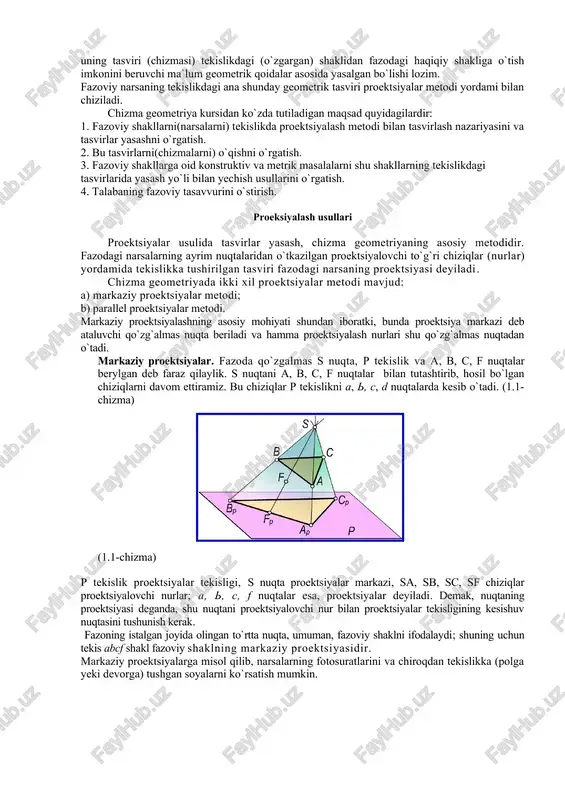

rning ayrim nuqtalaridan o`tkazilgan proektsiyalovchi to`g`ri chiziqlar (nurlar) yordamida tekislikka tushirilgan tasviri fazodagi narsaning proektsiyasi deyiladi. chizma geometriyada ikki xil proektsiyalar metodi mavjud: a) markaziy proektsiyalar metodi; b) parallel proektsiyalar metodi. markaziy proektsiyalashning asosiy mohiyati shundan iboratki, bunda proektsiya markazi deb ataluvchi qo`zg`almas nuqta beriladi va hamma proektsiyalash nurlari shu qo`zg`almas nuqtadan o`tadi. markaziy proektsiyalar. fazoda qo`zgalmas s nuqta, r tekislik va a, v, s, f nuqtalar berylgan deb faraz qilaylik. s nuqtani a, v, s, f nuqtalar bilan tutashtirib, hosil bo`lgan chiziqlarni davom ettiramiz. bu chiziqlar r tekislikni a, , s, d nuqtalarda kesib o`tadi. (1.1-chizma) 1.1-chizma (1.1-chizma) p tekislik proektsiyalar tekisligi, s nuqta proektsiyalar markazi, sa, sb, sc, sf chiziqlar proektsiyalovchi nurlar; a, , s, f nuqtalar esa, proektsiyalar deyiladi. demak, nuqtaning proektsiyasi deganda, shu nuqtani proektsiyalovchi nur bilan proektsiyalar tekisligining kesishuv nuqtasini tushunish kerak. fazoning istalgan joyida olingan to`rtta nuqta, umuman, fazoviy shaklni ifodalaydi; shuning uchun tekis …

4 / 4

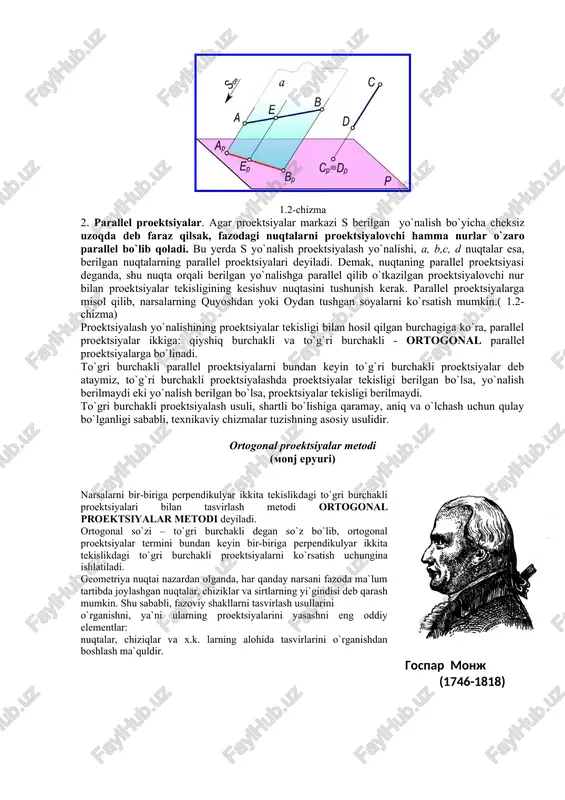

dan uoki oydan tushgan soyalarni ko`rsatish mumkin.( 1.2-chizma) proektsiyalash yo`nalishining proektsiyalar tekisligi bilan hosil qilgan burchagiga ko`ra, parallel proektsiyalar ikkiga: qiyshiq burchakli va to`g`ri burchakli - ortogonal parallel proektsiyalarga bo`linadi. to`gri burchakli parallel proektsiyalarni bundan keyin to`g`ri burchakli proektsiyalar deb ataymiz, to`g`ri burchakli proektsiyalashda proektsiyalar tekisligi berilgan bo`lsa, yo`nalish berilmaydi eki yo`nalish berilgan bo`lsa, proektsiyalar tekisligi berilmaydi. to`gri burchakli proektsiyalash usuli, shartli bo`lishiga qaramay, aniq va o`lchash uchun qulay bo`lganligi sababli, texnikaviy chizmalar tuzishning asosiy usulidir. ortogonal proektsiyalar metodi (monj epyuri) narsalarni bir-biriga perpendikulyar ikkita tekislikdagi to`gri burchakli proektsiyalari bilan tasvirlash metodi ortogonal proektsiyalar metodi deyiladi. ortogonal so`zi – to`gri burchakli degan so`z bo`lib, ortogonal proektsiyalar termini bundan keyin bir-biriga perpendikulyar ikkita tekislikdagi to`gri burchakli proektsiyalarni ko`rsatish uchungina ishlatiladi. geometriya nuqtai nazardan olganda, har qanday narsani fazoda ma`lum tartibda joylashgan nuqtalar, chiziklar va sirtlarning yi`gindisi deb qarash mumkin. shu sababli, fazoviy shakllarni tasvirlash usullarini o`rganishni, ya`ni ularning proektsiyalarini yasashni eng …
