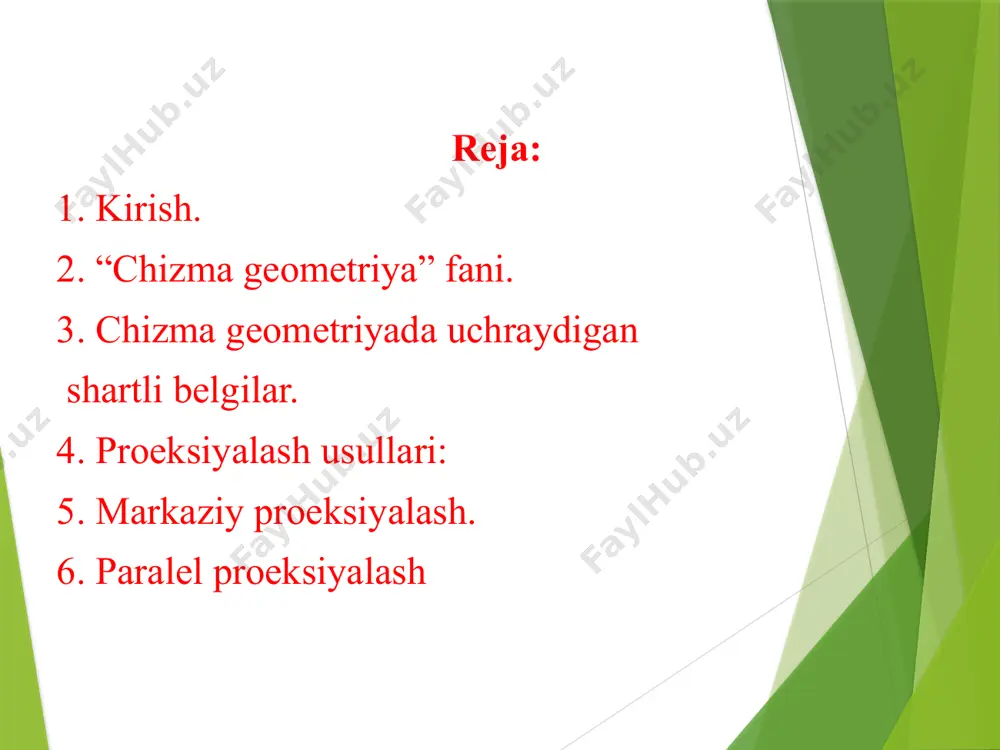

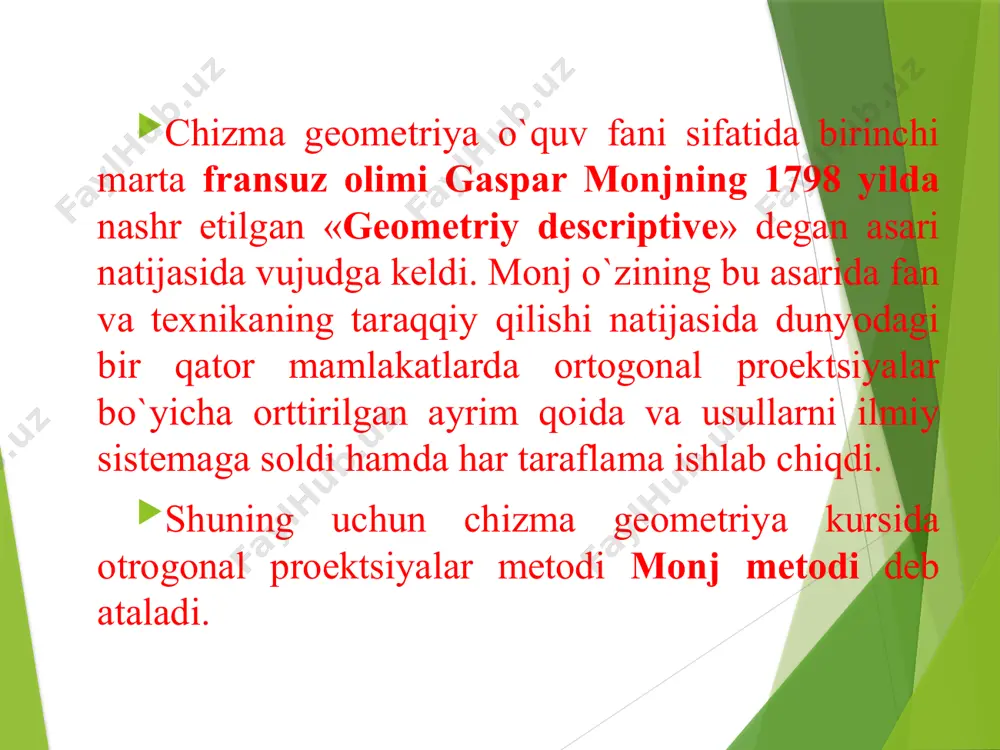

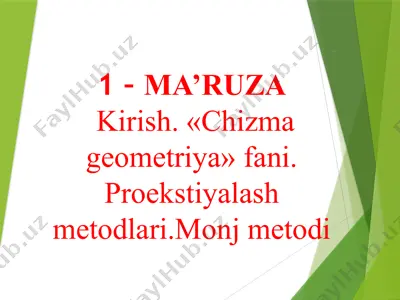

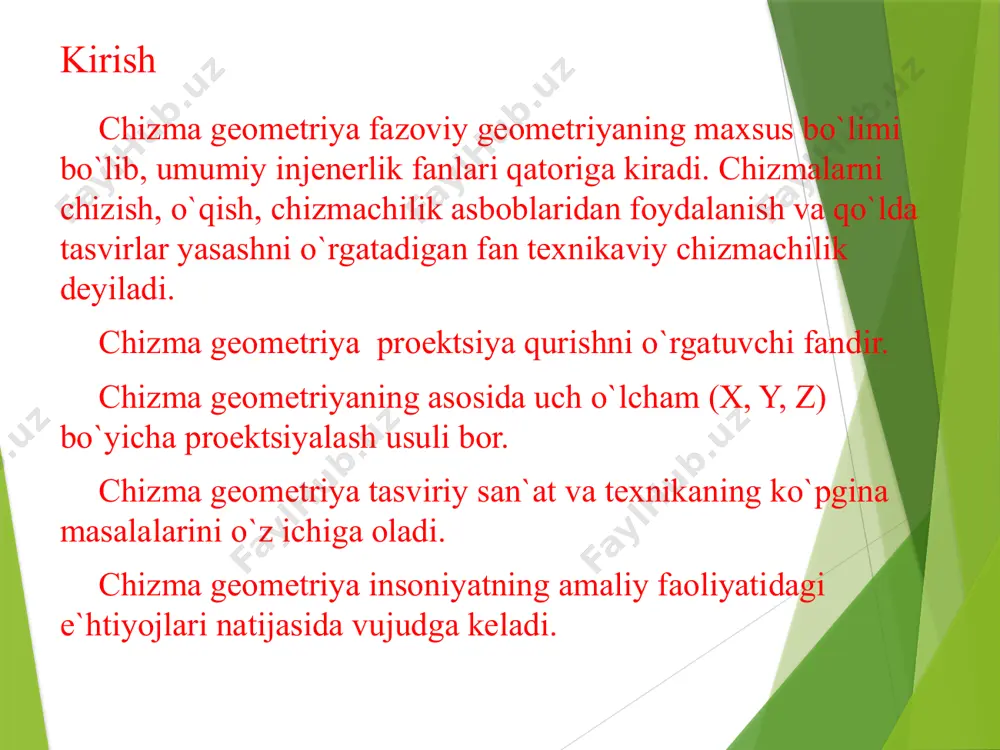

1 – ma’ruza 1 – ma’ruza kirish. «chizma geometriya» fani. proekstiyalash metodlari.monj metodi . reja: 1. kirish. 2. “chizma geometriya” fani. 3. chizma geometriyada uchraydigan shartli belgilar. 4. proeksiyalash usullari: 5. markaziy proeksiyalash. 6. paralel proeksiyalash kirish chizma geometriya fazoviy geometriyaning maxsus bo`limi bo`lib, umumiy injenerlik fanlari qatoriga kiradi. chizmalarni chizish, o`qish, chizmachilik asboblaridan foydalanish va qo`lda tasvirlar yasashni o`rgatadigan fan texnikaviy chizmachilik deyiladi. chizma geometriya proektsiya qurishni o`rgatuvchi fandir. chizma geometriyaning asosida uch o`lcham (x, y, z) bo`yicha proektsiyalash usuli bor. chizma geometriya tasviriy san`at va texnikaning ko`pgina masalalarini o`z ichiga oladi. chizma geometriya insoniyatning amaliy faoliyatidagi e`htiyojlari natijasida vujudga keladi. chizma geometriya o`quv fani sifatida birinchi marta fransuz olimi gaspar monjning 1798 yilda nashr etilgan «geometriy descriptive» degan asari natijasida vujudga keldi. monj o`zining bu asarida fan va texnikaning taraqqiy qilishi natijasida dunyodagi bir qator mamlakatlarda ortogonal proektsiyalar bo`yicha orttirilgan ayrim qoida va usullarni ilmiy sistemaga soldi hamda …

2 / 19

natija, teng ׀׀ – parallel ┴ – perpendikulyarlik ! – qurilsin, bajarilsin ^ – va – agar, unda – agar, u holda δ – uchburchak · – nuqta shartli belgilanishlarni o`qish ab||cd ав va сd to`g`ri chiziqlar o`zaro parallel k=m∩n м va n to`g`ri chiziqlarni kesishishi natijasida hosil bo`lgan k nuqta r⊥abc r to`gri chiziq abc tekisligiga perpendikulyar a≡b a va b nuqtalar o`zaro ustma-ust tushishadi a⋃b а nuqta в nuqta bilan tutashtirilsin m ⋅∕ n м va n chiziqlar - ayqash chiziqlardir l ∣⊂ abc l to`gri chiziq abc tekisligiga tegishli a∊mn а nuqta mn to`gri chizigiga tegishli l ∣⊂  l to`g`ri chiziq  sirtga urinma proektsiyalash usullari proektsiyalar usulida tasvirlar yasash, chizma geometriyaning asosiy metodidir. fazodagi narsalarning ayrim nuqtalaridan o`tkazilgan proektsiyalovchi to`g`ri chiziqlar (nurlar) yordamida tekislikka tushirilgan tasviri fazodagi narsaning proektsiyasi deyiladi. chizma geometriyada ikki хil proektsiyalar metodi mavjud: а) markaziy proektsiyalar metodi; b) parallel proektsiyalar metodi …

3 / 19

yasi [sc) n p= c - fazodagi c nuqtaning markaziy proeksiyasi. agar d nuqtani fazoda emas, balki p proeksiyalar tekisligiga icgishli deb olsak, u holda uning markaziy proeksiyasi d o'zi bilan p proeksiyalar tekisligiga ustma - ust tushadi ya'ni (•)d g p=> d = d. a, b, c, d nuqtalar - p tekislikka xos nuqtalardir. agar fazoda k nuqtani shunday tanlab olsakki undan o'tuvchi proeksiyalovchi nur proeksiyalar tekisligi p ga parallel bo'lsa, k nuqtaning proeksiyasi nazariy jihatdan cheksizlikda bo'ladi. [sk) ii p => [sk) n p = k oo k nuqta p tekislikka tegishli bo'lmagan nuqtadir. xulosa qilib aytganda markaziy proeksiyalash usuli tasviriy san'atda (dizaynda), arxitektura - qurilish (perspektiva) chizmalarini loyihalashda keng qo'llaniladi. markaziy proyeksiyalash usuli b) parallel proeksiyalash usuli. agar proeksiyalovchi nurlar o'zaro parallel bo'lsa, bunday proeksiyalash parallel proeksiyalash deb ataladi. bu usulda proeksiyalash markazi cheksizlikda deb faraz qilinib, s proeksiyalovchi nur yo'nalishi beriladi (2 - chizma). [aa) ii …

4 / 19

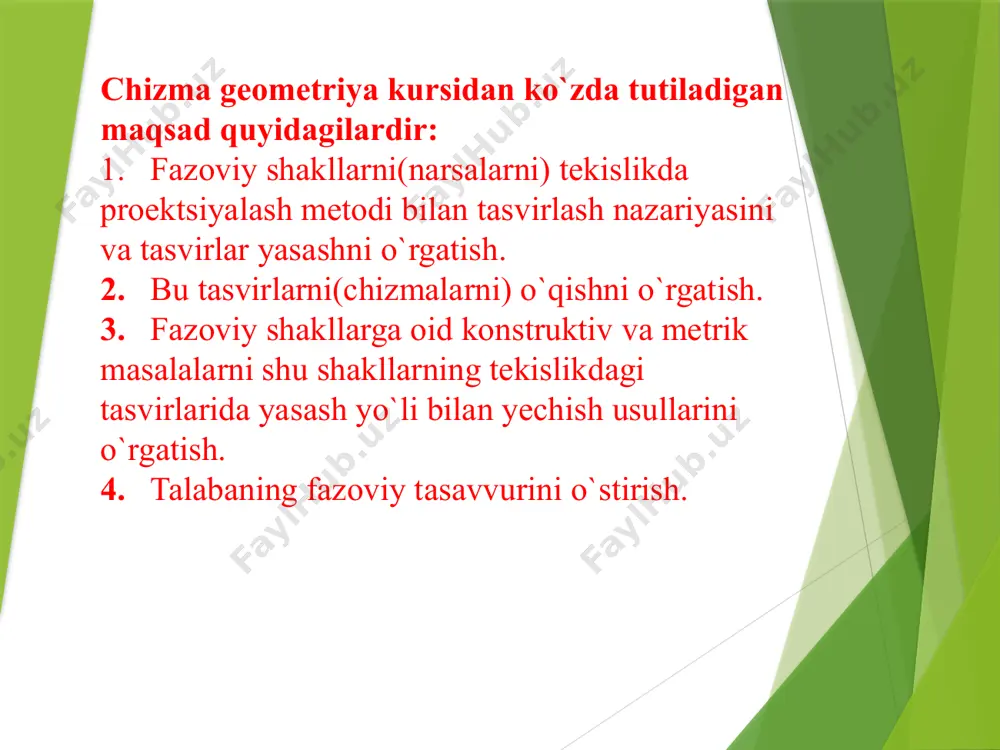

izma geometriyaning asosida ……………… bo`yicha proektsiyalash usuli bor. a.uch o’lchamli b. ikki o’lchamli c. olti o’lchamli d. to’rt o’lchamli 2. tasvirlar chizish nazariyasi vujudga kela boshlagan asirni ko’rsating. a.xv-xvi asrlarda b. xiv-xv asrlarda c. xvi-xvii asrlarda d. xvii-xviii asrlarda 3. chizma geometriya faniga asos solgan olimni ko’rsating a. gaspar monj b. leonardo da vinchi c. v.o. gordon d. gvido ubaldi 4. «geometriy descriptive» asarining muallifi ko’rsatilgan to’g’ri javobni belgilang. a. gaspar monj b. leonardo da vinchi c. v.o. gordon d. gvido ubaldi 5. chizma geometriya fanidan rus tilida birinchi original darslik qaysi yilda nashir etilgan. 1821 yilda b. 1818 yilda c. 1816 yilda d. 1820 yilda 6. chizma geometriya «texnika tilining gramatikasi» dir ta`riflagan olimni ko’rsating a. v.i.kurdyumov b. leonardo da vinchi c. gaspar monj d. yu. qirg`izboуev 7.chizma geometriya kursini o’qitishda ko`zda tutiladigan maqsadni belgilang. a. talabaning fazoviy tasavvurini o`stirish. b. fazoviy shakllarni(narsalarni) tekislikda proektsiyalash metodi bilan tasvirlash nazariyasini …

5 / 19

c. a va b nuqtalar o`zaro teng d. a va b chiziqlar - ayqash chiziqlardir 12. qiyshiq burchakli proeksiyalashga mos ta’rifni belgilang a. proeksiyalash yo’nalishi tekislik bilan 90 burchak xosil qilmaydi b. proeksiyalash yo’nalishi tekislik bilan 90 dan kichik burchak xosil qiladi c. proeksiyalash yo’nalishi tekislik bilan 90 dan katta burchak xosil qiladi d. proeksiyalash yo’nalishi tekislik bilan 90 burchak xosil qiladi 13. ortoganal proeksiyalash yana qaysi nom bilan yuritiladi a.parallel proeksiyalash usuli b. markaziy proeksiyalash usuli c. monj usuli d. qiyshiq burchakli proeksiyalash 14. proeksiyalash turlari to’g’ri ko’rsatilgan javobni belgilang a. 1.markaziy 2.parallel b. 1.qiyshiq burchakli 2.parallel c. 1.qiyshiq burchakli, 2.markaziy d. qiyshiq burchakli proeksiyalash 15. ortoganal proeksiyalash nima a. monj epyuri b. tekis chizma c. 1. parallel d. markaziy nazorat savollari. 1. chizma geometriya nimani o’rgatadi? 2. chizma geometriyaga fan sifatida kim tamonidan asos solingan? 3. chizma geometriya kursini o’qitishda qanday maqsadlar ko`zda tutilgan? 4. fanda qo’llaniladigan qanday …
