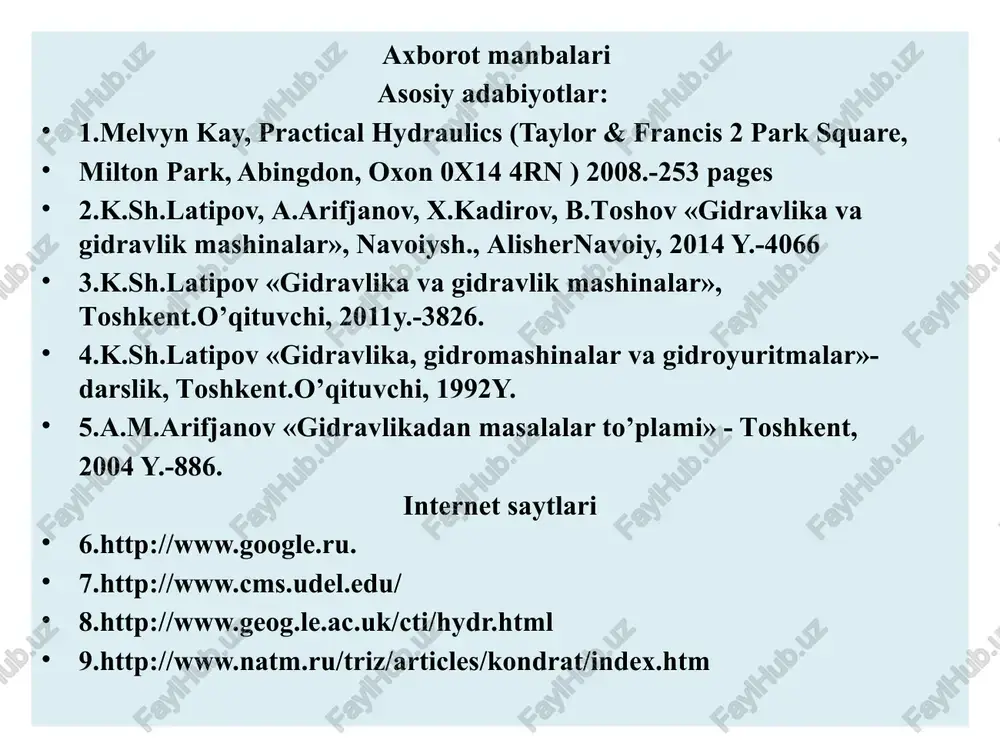

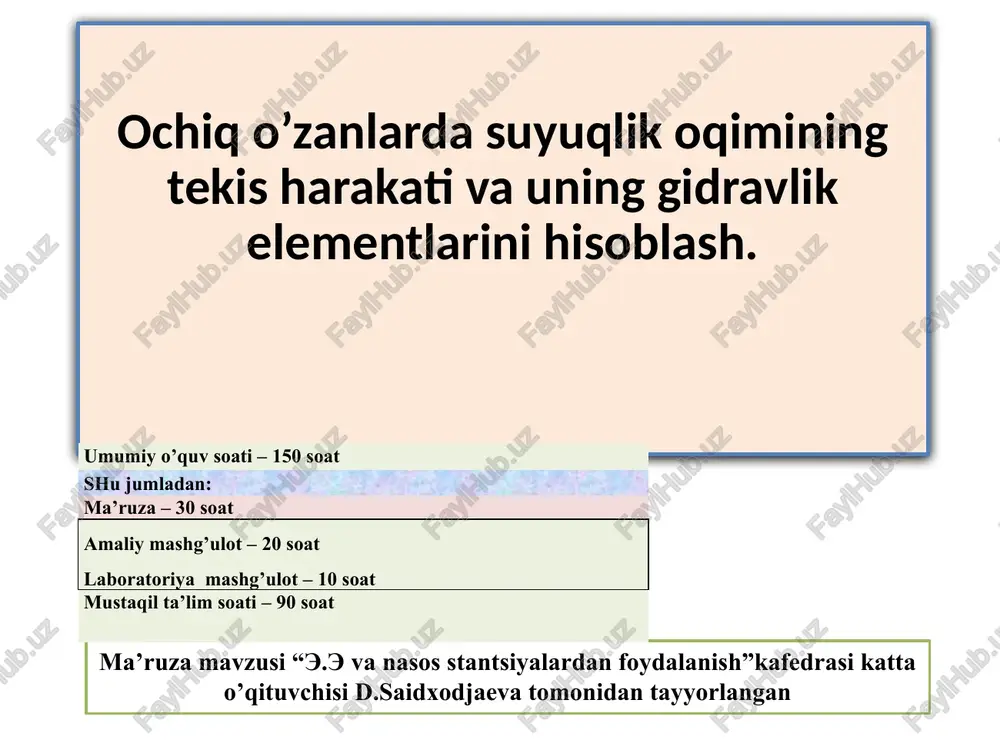

ochiq o’znlar gidravlik elementlarini hisoblash.oqimning normal chuqurligini va tezligini xisoblash uchun masalalar. ochiq o’zanlarda suyuqlik oqimining tekis harakati va uning gidravlik elementlarini hisoblash. ma’ruza mavzusi “e.e va nasos stantsiyalardan foydalanish”kafedrasi katta o’qituvchisi d.saidxodjaeva tomonidan tayyorlangan umumiy o’quv soati – 150 soat shu jumladan: ma’ruza – 30 soat amaliy mashg’ulot – 20 soat laboratoriya mashg’ulot – 10 soat mustaqil ta’lim soati – 90 soat axborot manbalari asosiy adabiyotlar: 1.melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon 0x14 4rn ) 2008.-253 pages 2.k.sh.latipov, a.arifjanov, x.kadirov, b.toshov «gidravlika va gidravlik mashinalar», navoiysh., alishernavoiy, 2014 y.-4066 3.k.sh.latipov «gidravlika va gidravlik mashinalar», toshkent.o’qituvchi, 2011y.-3826. 4.k.sh.latipov «gidravlika, gidromashinalar va gidroyuritmalar»-darslik, toshkent.o’qituvchi, 1992y. 5.a.m.arifjanov «gidravlikadan masalalar to’plami» - toshkent, 2004 y.-886. internet saytlari 6.http://www.google.ru. 7.http://www.cms.udel.edu/ 8.http://www.geog.le.ac.uk/cti/hydr.html 9.http://www.natm.ru/triz/articles/kondrat/index.htm reja: 1.oqim tirik kesimining gidravlik elementlari; 2.kanalning ishchi xarakteristikasi ; 3.mustahkamlik koeffitsiyenti orqali kanallarni hisoblash usuli. 4.parabola shaklidagi kanalning o’lchamlarini aniqlash tayanch so’z va …

2 / 18

kesimining ho’llangan perimetri: ω - suv harakatidagi (tirik) kesimning yuzasi: r - kanal kesimining gidravlik radiusi: trapesiya shaklli kanalning gidravlik elementlari 1. kanalning erkin sathidan olingan kengligi (eni): β = ϐ+2mh (1) 2. harakatdagi (tirik) kesimning yuzasi: ω = (ϐ+mh)h (2) 3. kesimning ho’llangan perimetri: χ = ϐ+2h√(1+m²) (3) 4. kesimning gidravlik radiusi: ṟ = ω ̸ χ (4) parabola shaklli kanalning gidravlik elementlari. 1.parabola shaklidagi kesimning tenglamasi: x²=2 p y(1) p – parabolaning parametri. kanalning erkin sathidan olingan kengligi: (2) 3. ikanalning tirik, jonli (harakatdagi) kesim yuzasi: ω=2/3 *hβ(3) parabola shaklli kanal kesimning gidravlik elementlari kesimning namlangan-hollangan perimetri quydagi formula orqali hisoblanadi qvadrat qovusdagi ibora gidravlik radius uhsbu formulada nisbiy chuqurlik bo’lib quydagi formula orqali hisoblanadi l kanalning ishchi xarakteristikasi kanaldagi suv sarfining suv chuqurligiga mos ravishda o’zgarish grafigiga kanalning ish xarakteristikasi deyiladi. bu grafikni tuzish uchun suv chuqurligi – h ga – bir necha qiymatlar berib, ularga mos …

3 / 18

rafigini chiqarish uchun hisoblash jadvali h,(m) , (m2) , (m) r,(m) s,(m0,5/s) q,(m3/c) h, m v, m/s m2 h/ρ p m r, m q, m3/s 1,25 12,04 10,03 0,086 0,85 12,33 0,814 0,872 5,76 parabola shaklidagi kanalning ish xarakteristikasi grafigini chiqarish uchun hisoblash jadvali nazorat savollari: 1.oqimning tirik kesimi deb qanday kesimga aytiladi?; 2.kanalning namlangan (ho’llangan) perimetri - nima?; 3.gidravlik radius qanday kattalik?; 4.suv safi deb nimaga aytiladi?; 5. suv safi uchun shezi formulasini ko’rinishi qanday . 6.mustaxkamlik koeffitsiyenti deb nimaga aytiladi?; 7.sathdan olingan kanal kengligi qanday belgilanadi?; 8.kanal tubidan olingan kenglik qanday belgilanadi?; 9.kanal qiyalik koeffitsiyenti deb nimaga aytiladi?; 10.ishchi xarakteristika deb qanday grafikka aytiladi?. image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image90.png image11.png image110.png image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf oleobject5.bin oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image17.png image18.wmf image19.wmf image20.wmf image21.wmf oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin image22.png w c 1 h 2 h 3 h w , c …

4 / 18

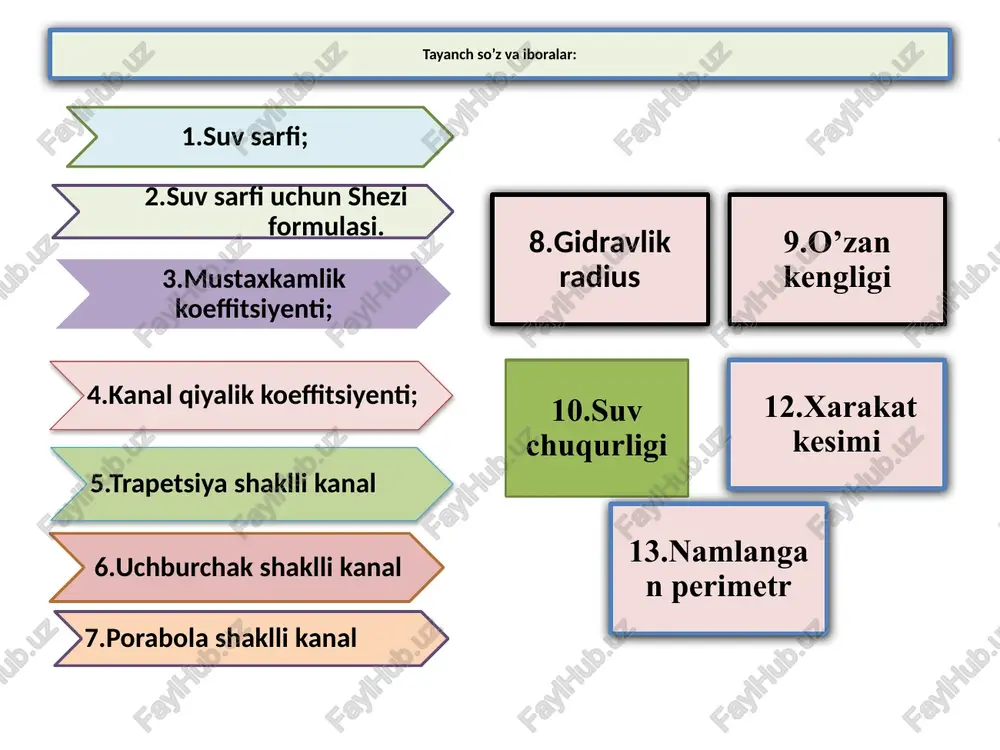

e.evanasos stantsiyalardan foydalanish - Page 4

5 / 18

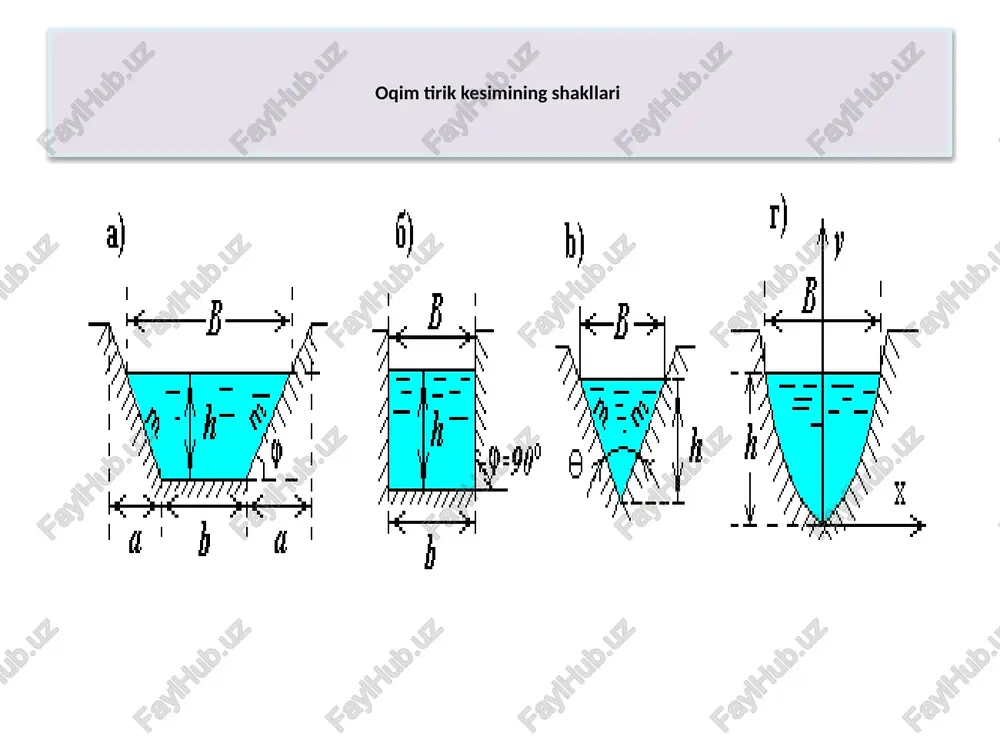

e.evanasos stantsiyalardan foydalanish - Page 5
