1 / 16

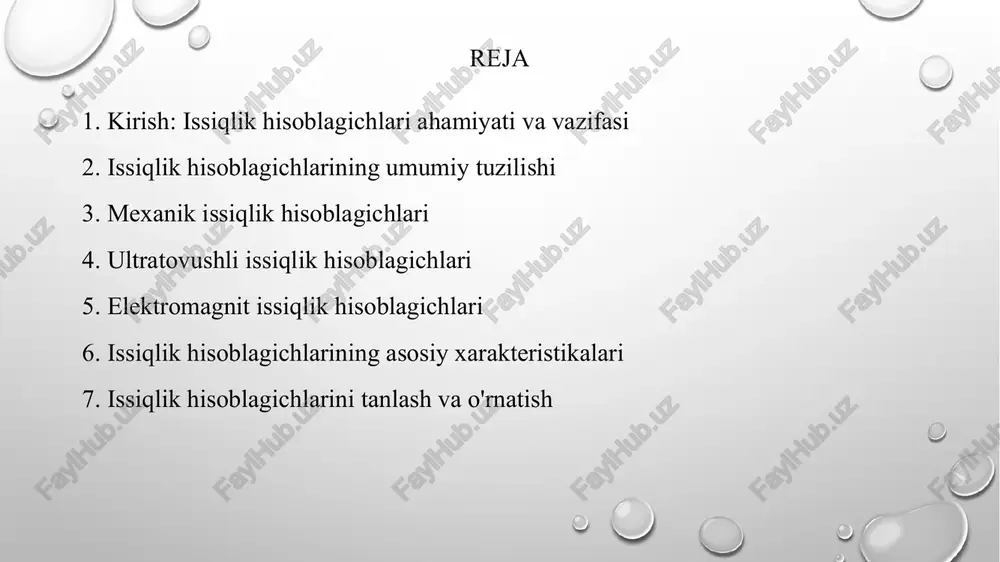

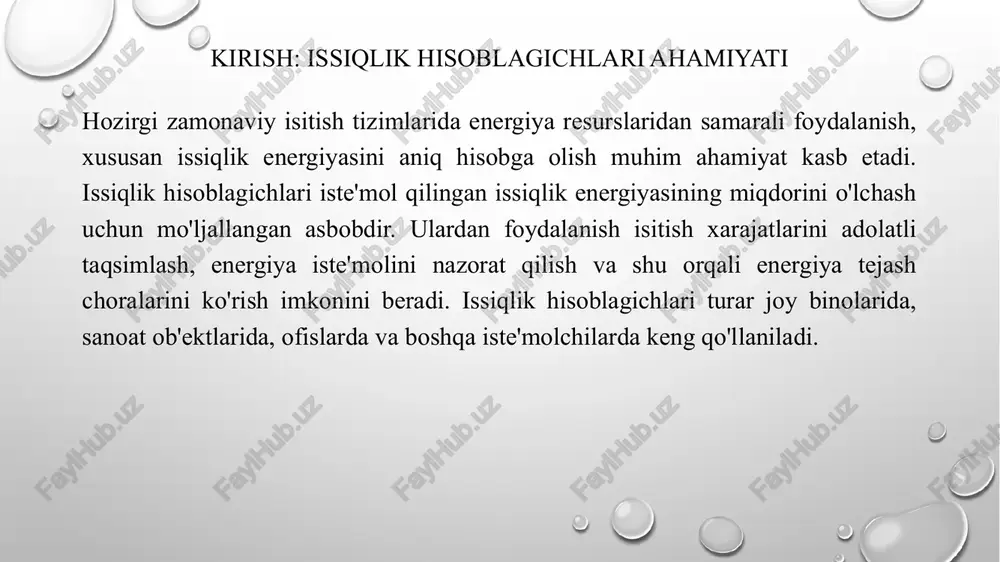

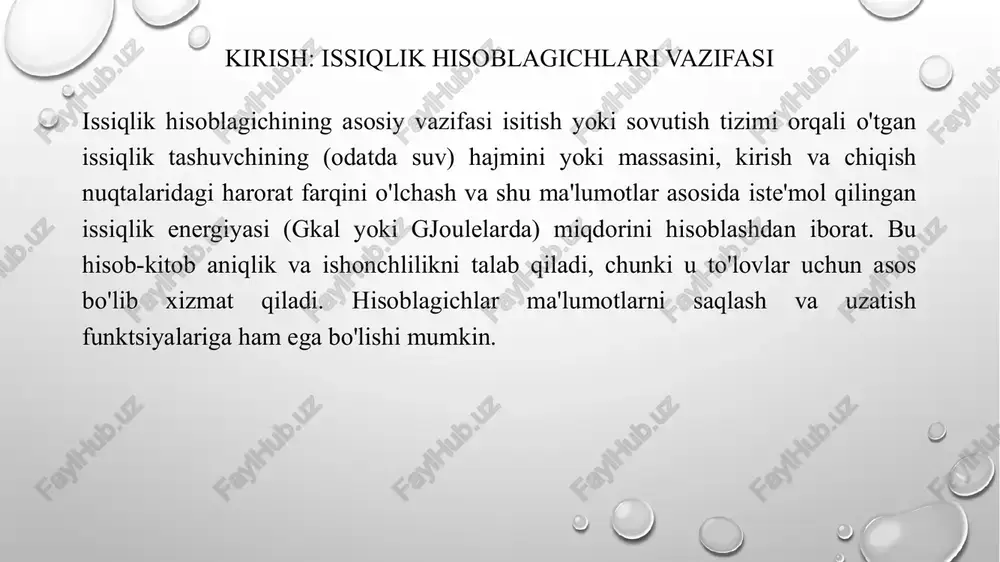

prezentatsiya powerpoint issiqlik hisoblagichlari tuzulishi turlari va asosiy xarakteristikalari 1 reja 1. kirish: issiqlik hisoblagichlari ahamiyati va vazifasi 2. issiqlik hisoblagichlarining umumiy tuzilishi 3. mexanik issiqlik hisoblagichlari 4. ultratovushli issiqlik hisoblagichlari 5. elektromagnit issiqlik hisoblagichlari 6. issiqlik hisoblagichlarining asosiy xarakteristikalari 7. issiqlik hisoblagichlarini tanlash va o'rnatish kirish: issiqlik hisoblagichlari ahamiyati hozirgi zamonaviy isitish tizimlarida energiya resurslaridan samarali foydalanish, xususan issiqlik energiyasini aniq hisobga olish muhim ahamiyat kasb etadi. issiqlik hisoblagichlari iste'mol qilingan issiqlik energiyasining miqdorini o'lchash uchun mo'ljallangan asbobdir. ulardan foydalanish isitish xarajatlarini adolatli taqsimlash, energiya iste'molini nazorat qilish va shu orqali energiya tejash choralarini ko'rish imkonini beradi. issiqlik hisoblagichlari turar joy binolarida, sanoat ob'ektlarida, ofislarda va boshqa iste'molchilarda keng qo'llaniladi. kirish: issiqlik hisoblagichlari vazifasi issiqlik hisoblagichining asosiy vazifasi isitish yoki sovutish tizimi orqali o'tgan issiqlik tashuvchining (odatda suv) hajmini yoki massasini, kirish va chiqish nuqtalaridagi harorat farqini o'lchash va shu ma'lumotlar asosida iste'mol qilingan issiqlik energiyasi (gkal yoki gjoulelarda) …

2 / 16

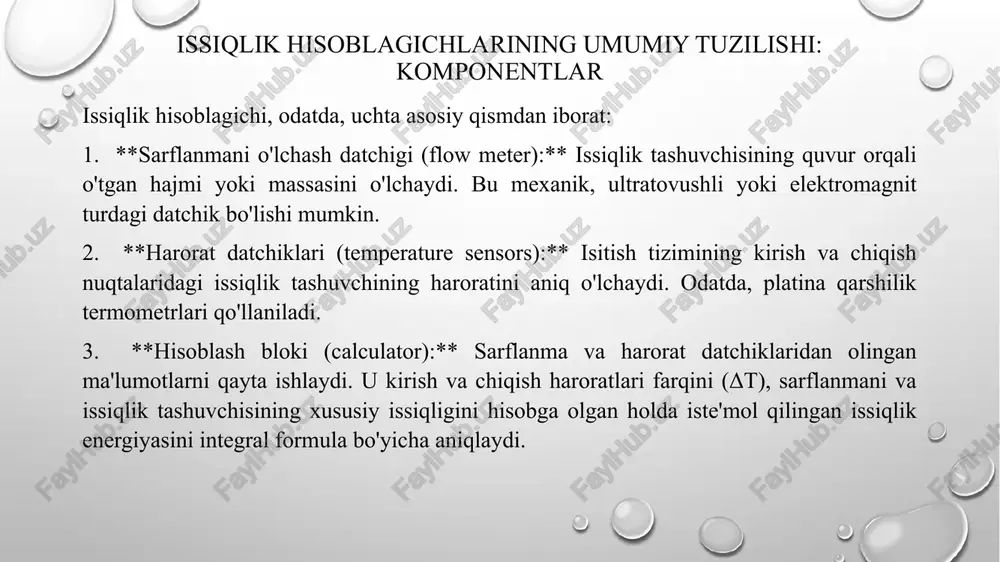

ng kirish va chiqish nuqtalaridagi issiqlik tashuvchining haroratini aniq o'lchaydi. odatda, platina qarshilik termometrlari qo'llaniladi. 3. **hisoblash bloki (calculator):** sarflanma va harorat datchiklaridan olingan ma'lumotlarni qayta ishlaydi. u kirish va chiqish haroratlari farqini (δt), sarflanmani va issiqlik tashuvchisining xususiy issiqligini hisobga olgan holda iste'mol qilingan issiqlik energiyasini integral formula bo'yicha aniqlaydi. issiqlik hisoblagichlarining umumiy tuzilishi: ishlash prinsipi issiqlik hisoblagichining ishlash prinsipi quyidagicha: sarflanma datchigi quvurdan o'tayotgan issiqlik tashuvchisining lahzaviy sarflanmasini o'lchaydi. shu bilan birga, harorat datchiklari tizimning kirish va chiqish nuqtalaridagi issiqlik tashuvchisining haroratini doimiy ravishda nazorat qiladi. hisoblash bloki bu ma'lumotlarni (sarflanma, kirish harorati t1, chiqish harorati t2) oladi va ularni qayta ishlash orqali ma'lum vaqt oralig'ida (odatda soat, kun, oy) o'tgan issiqlik energiyasi miqdorini (q) hisoblaydi. hisoblash formulasi odatda q = ∫(g * c * (t1 - t2)) dt ko'rinishida bo'lib, bu yerda g - massaviy sarflanma, c - issiqlik tashuvchisining xususiy issiqligi, (t1 - t2) - harorat …

3 / 16

datchigining energiyadan mustaqil ishlashi (garchi hisoblash bloki energiya talab qilsa ham). kamchiliklari: * issiqlik tashuvchisidagi mexanik aralashmalarga sezgir (to'siqlar paydo bo'lishi mumkin). * aylanuvchi qismlarining yeyilishi tufayli aniqligining vaqt o'tishi bilan pasayishi. * kichik sarflanmalarda aniqlik past bo'lishi mumkin. * bosim yo'qotishlari mavjud. ultratovushli issiqlik hisoblagichlari: ishlash prinsipi ultratovushli issiqlik hisoblagichlari sarflanmani o'lchash uchun ultratovush to'lqinlaridan foydalanadi. quvur ichida bir juft ultratovush qabul qiluvchi-uzatuvchilar (datchiklar) joylashtiriladi. ular birin-ketin ultratovush signallarini issiqlik tashuvchisi oqimi bo'yicha va oqimga qarshi yo'nalishda yuboradi. oqim bo'yicha yuborilgan signal tezroq yetib keladi, oqimga qarshi yuborilgan signal esa sekinroq. ikki signalning yetib kelish vaqtlari farqi quvur ichidagi issiqlik tashuvchisining tezligiga proportsional bo'ladi. tezlikni quvurning kesimi maydoniga ko'paytirib, hajm sarflanmasi aniqlanadi. ultratovushli issiqlik hisoblagichlari: afzalliklari ultratovushli issiqlik hisoblagichlarining asosiy afzalliklari: * yuqori aniqlik va ishonchlilik. * hech qanday harakatlanuvchi qismlar yo'q, shuning uchun yeyilish bo'lmaydi va aniqlik vaqt o'tishi bilan o'zgarmaydi. * bosim yo'qotishlari juda kam. * issiqlik …

4 / 16

chov xususiyatlariga (masalan, o'tkazuvchanlik) nisbatan sezgirroq bo'lishi mumkin, garchi zamonaviy modellar bu muammolarni kamaytirgan bo'lsa-da. elektromagnit issiqlik hisoblagichlari: ishlash prinsipi elektromagnit issiqlik hisoblagichlari faradeyning elektromagnit induktsiya qonuniga asoslangan. o'tkazuvchan issiqlik tashuvchisi (suv) magnit maydon orqali o'tganda, unda elektr yurituvchi kuch (eyuk) induktsiyalanadi. induktsiyalangan eyuk ning qiymati issiqlik tashuvchisining tezligiga va magnit maydon kuchlanishiga proportsionaldir. quvur devorlariga o'rnatilgan elektrodlar bu eyuk ni o'lchaydi va shu orqali issiqlik tashuvchisining tezligi, demak, hajm sarflanmasi aniqlanadi. bu usul faqat elektr o'tkazuvchanligi mavjud suyuqliklar uchun qo'llaniladi. elektromagnit issiqlik hisoblagichlari: afzalliklari va kamchiliklari elektromagnit hisoblagichlarning afzalliklari: * yuqori aniqlik, ayniqsa keng o'lchov diapazonida. * harakatlanuvchi qismlar yo'q, yeyilmaydi. * bosim yo'qotishlari minimal (quvurning ichki diametri o'zgarmaydi). * aralashmalarga (mexanik zarrachalar) nisbatan chidamli. * kichik sarflanmalarni ham aniq o'lchay oladi. kamchiliklari: * eng qimmat hisoblagich turlaridan biri. * faqat elektr o'tkazuvchanligi mavjud issiqlik tashuvchilari (suv) uchun ishlaydi. * quvur ichidagi havo pufakchalari o'lchovga ta'sir qilishi mumkin. * …

5 / 16

lagich qancha muddatda bir tekshiruvdan o'tkazilishi kerakligi (odatda o'zbekistonda 4 yil). * **o'rnatish turi:** quvurga ulanish usuli (flanjli, rezbali) va o'lchami. * **ishchi harorat va bosim:** hisoblagich ishlashi mumkin bo'lgan maksimal harorat va bosim. issiqlik hisoblagichlarini tanlash va o'rnatish asoslari issiqlik hisoblagichini tanlashda tizimning xususiyatlari (sarflanma, harorat, bosim, issiqlik tashuvchisining sifati) va o'lchov vazifalari (aniqlik talablari, masofaviy monitoring zaruriyati) inobatga olinishi kerak. o'rnatish jarayoni ishlab chiqaruvchining yo'riqnomalariga qat'iy rioya qilgan holda amalga oshirilishi shart. to'g'ri o'rnatish joyini tanlash (quvurning to'g'ri, gorizontal/vertikal qismi), filtrlarni o'rnatish (mexanik hisoblagichlar uchun ayniqsa muhim) va hisoblagichning ishga tushirilishi (parametrlarini sozlash) aniq o'lchov uchun zaruriy shartlardir. xulosa qilib aytganda, issiqlik hisoblagichlari energiya samaradorligini oshirish va xarajatlarni nazorat qilishda muhim rol o'ynaydi. e'tiboringiz uchun rahmat! image2.png image3.png image1.png /docprops/thumbnail.jpeg
