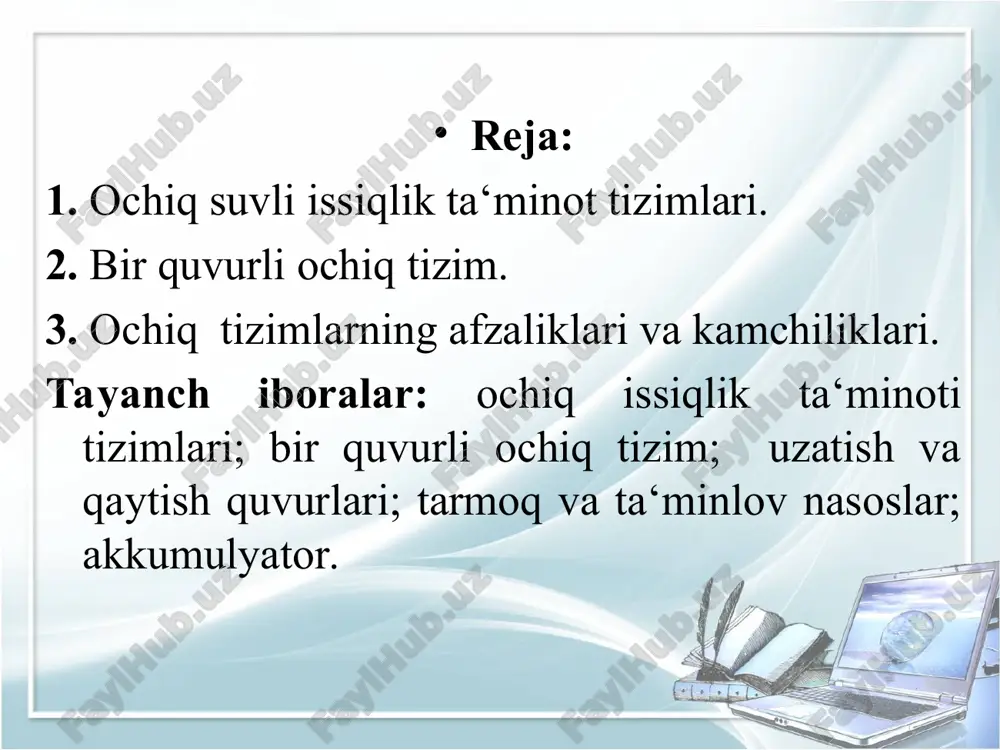

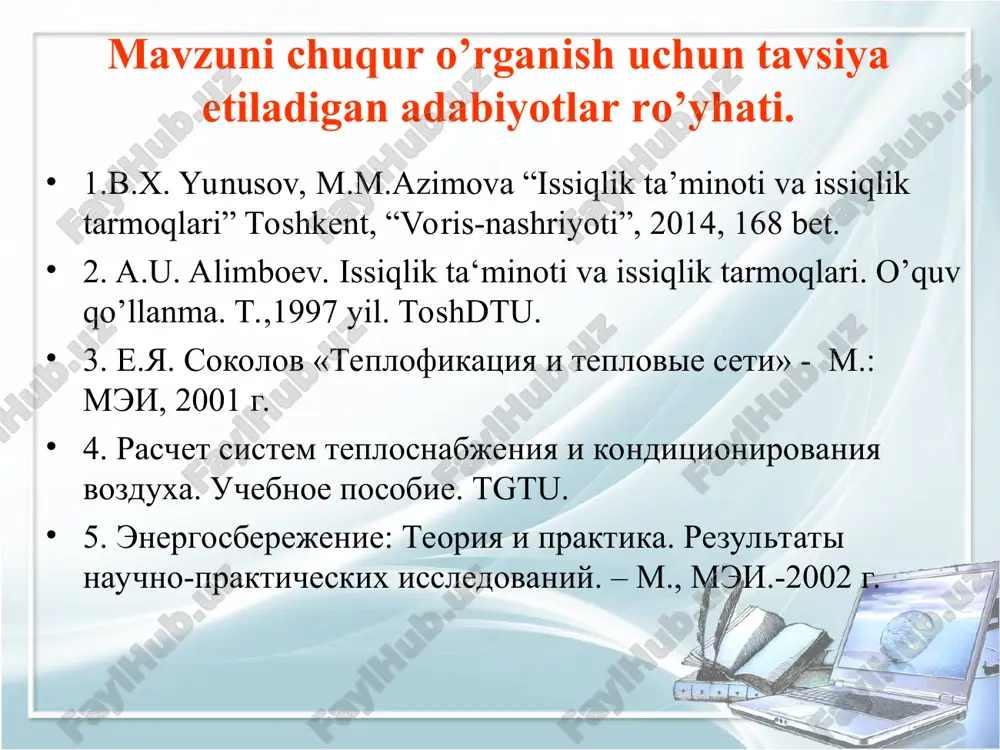

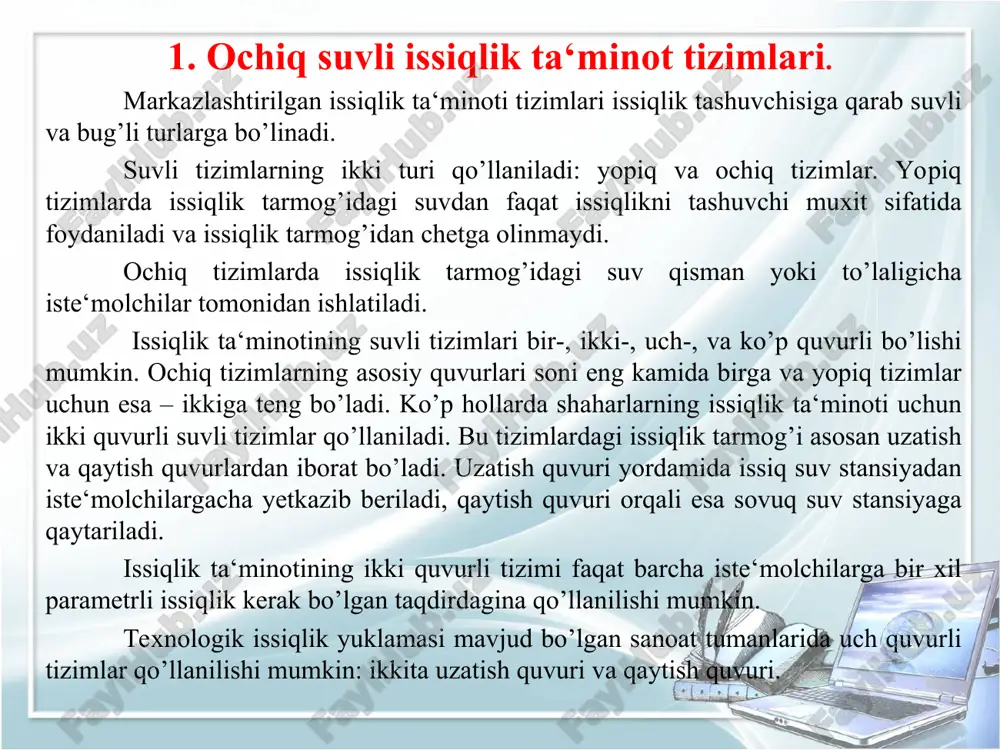

slayd 1 qarshi muhandislik iqtisodiyot instituti “issiqlik energetikasi” kafedrasi “issiqlik ta’minoti va issiqlik tizimlari” fanidan issiqlik ta’minotining suvli tizimlari. mavzusidagi ma’ruza taqdimoti o’qituvchi: s.m.shamurotova qarshi-2024 1.b.x. yunusov, m.m.azimova “issiqlik ta’minoti va issiqlik tarmoqlari” toshkent, “voris-nashriyoti”, 2014, 168 bet. 2. a.u. alimboev. issiqlik ta‘minoti va issiqlik tarmoqlari. o’quv qo’llanma. t.,1997 yil. toshdtu. 3. e.ya. sokolov «teplofikatsiya i teplovie seti» - m.: mei, 2001 g. 4. raschet sistem teplosnabjeniya i konditsionirovaniya vozduxa. uchebnoe posobie. tgtu. 5. energosberejenie: teoriya i praktika. rezultati nauchno-prakticheskix issledovaniy. – m., mei.-2002 g. mavzuni chuqur o’rganish uchun tavsiya etiladigan adabiyotlar ro’yhati. reja: 1. ochiq suvli issiqlik ta‘minot tizimlari. 2. bir quvurli ochiq tizim. 3. ochiq tizimlarning afzaliklari va kamchiliklari. tayanch iboralar: ochiq issiqlik ta‘minoti tizimlari; bir quvurli ochiq tizim; uzatish va qaytish quvurlari; tarmoq va ta‘minlov nasoslar; akkumulyator. 1. ochiq suvli issiqlik ta‘minot tizimlari. markazlashtirilgan issiqlik ta‘minoti tizimlari issiqlik tashuvchisiga qarab suvli va bug’li turlarga bo’linadi. suvli tizimlarning …

2 / 11

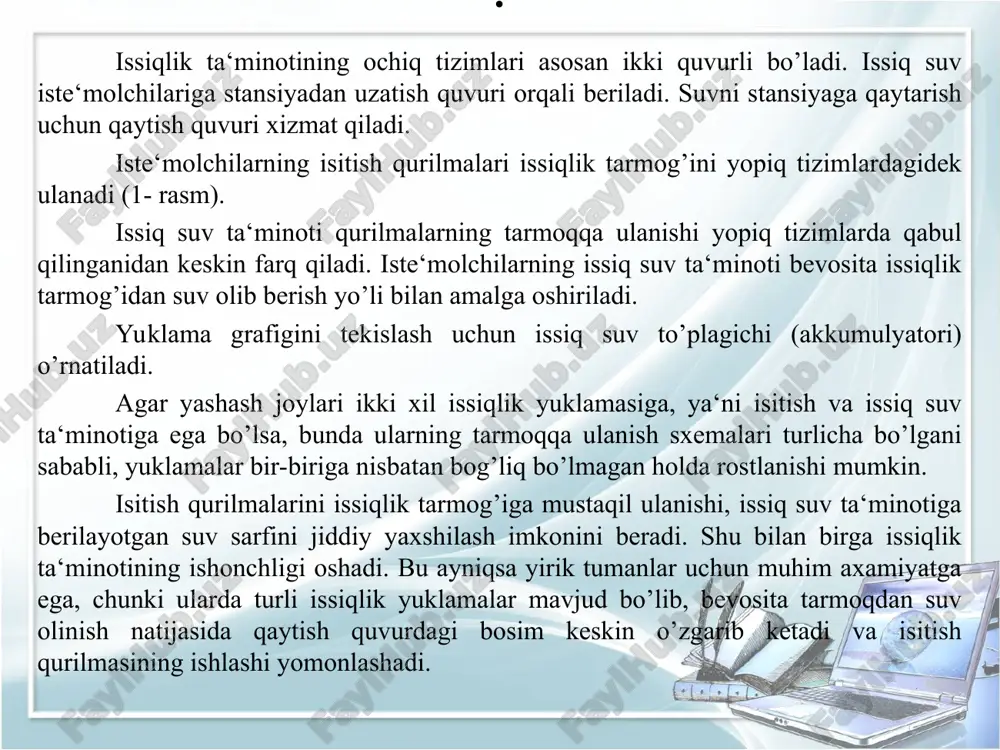

ha yetkazib beriladi, qaytish quvuri orqali esa sovuq suv stansiyaga qaytariladi. issiqlik ta‘minotining ikki quvurli tizimi faqat barcha iste‘molchilarga bir xil parametrli issiqlik kerak bo’lgan taqdirdagina qo’llanilishi mumkin. texnologik issiqlik yuklamasi mavjud bo’lgan sanoat tumanlarida uch quvurli tizimlar qo’llanilishi mumkin: ikkita uzatish quvuri va qaytish quvuri. . issiqlik ta‘minotining ochiq tizimlari asosan ikki quvurli bo’ladi. issiq suv iste‘molchilariga stansiyadan uzatish quvuri orqali beriladi. suvni stansiyaga qaytarish uchun qaytish quvuri xizmat qiladi. iste‘molchilarning isitish qurilmalari issiqlik tarmog’ini yopiq tizimlardagidek ulanadi (1- rasm). issiq suv ta‘minoti qurilmalarning tarmoqqa ulanishi yopiq tizimlarda qabul qilinganidan keskin farq qiladi. iste‘molchilarning issiq suv ta‘minoti bevosita issiqlik tarmog’idan suv olib berish yo’li bilan amalga oshiriladi. yuklama grafigini tekislash uchun issiq suv to’plagichi (akkumulyatori) o’rnatiladi. agar yashash joylari ikki xil issiqlik yuklamasiga, ya‘ni isitish va issiq suv ta‘minotiga ega bo’lsa, bunda ularning tarmoqqa ulanish sxemalari turlicha bo’lgani sababli, yuklamalar bir-biriga nisbatan bog’liq bo’lmagan holda rostlanishi mumkin. isitish qurilmalarini …

3 / 11

tlagichlar; v – havo chiqaruvchi jo’mrak; a – akkumulyator; 1, 2 – uzatuvchi va qaytuvchi quvurlar. bir quvurli ochiq tizim 1893 yii l.a.melentev va boshqalar tomonidan issiqlik ta’minotning bir quvurli tizimi ishlab chiqildi va amalda qo’llash uchun taklif qilindi. bu taklifning asosiy g’oyasi – isitish qurilmasidan keyin issiq suv ta’minotiga berilgan tarmoq suvining hammasi unda foydalaniladi. issiqlik ta‘minotining bir quvurli ochiq tizimi. pk–cho’qqili qozon; tp–teplofikatsion qizdirgich; vv –vodoprovod suvi; pn–tarmoq va ta‘minlov nasoslar; rt–harorat rostlagichlar; a–akkumulyator. ochiq tizimlarning afzaliklari va kamchiliklari. . diagrammani tuzish qoidalari bilan tanishiladi. yakka (juftlikda) diagramma tuziladi. natijalar taqdimoti juftlarga birlashadi, o‘z diagrammalarini taqqoslaydi va qo'shimchalar kiritadi. «qanday?» ierarxik diagrammasi -muammo haqida butunligicha umumiy taassurot olish imkonini beruvchi mantiqiy bir qator savollar. tizimli, ijodiy, tahliliy mushohada qilish ko'nikmalarini rivojlantiradi. qanday metod orqali erishiladigan natija o‘qituvchi talaba 1. talabalarning o‘tilgan ma’ruza mashg‘uloti bo‘yicha egallagan bilimlari aniqlanadi. 1.mashg‘ulot davomida olgan ma’lumotlarini eslaydi va tahlil qiladi. 2.o‘quv maqsadga erishganlik …

4 / 11

issiqlik ta’minoti va issiqlik tarmoqlari - Page 4

5 / 11

issiqlik ta’minoti va issiqlik tarmoqlari - Page 5
