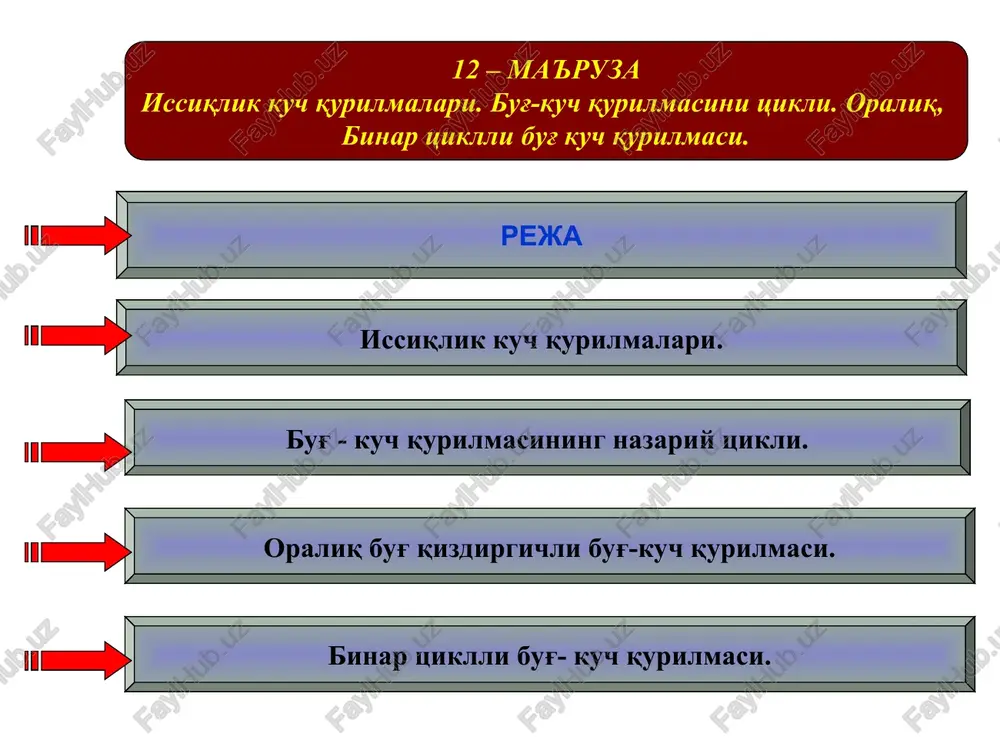

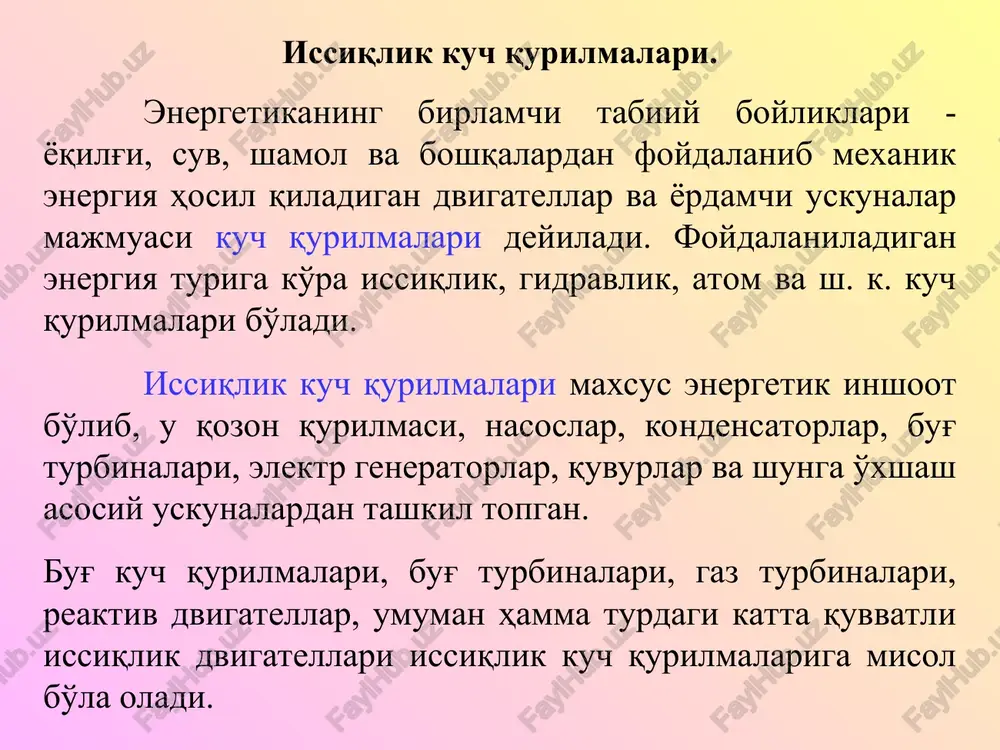

powerpoint presentation 12 – ma'ruza issiqlik kuch qurilmalari. bug'-kuch qurilmasini tsikli. oraliq, binar tsiklli bug' kuch qurilmasi. reja issiqlik kuch qurilmalari. bug' - kuch qurilmasining nazariy tsikli. oraliq bug' qizdirgichli bug'-kuch qurilmasi. binar tsiklli bug'- kuch qurilmasi. issiqlik kuch qurilmalari. energetikaning birlamchi tabiiy boyliklari - yoqilg'i, suv, shamol va boshqalardan foydalanib mexanik energiya hosil qiladigan dvigatellar va yordamchi uskunalar majmuasi kuch qurilmalari deyiladi. foydalaniladigan energiya turiga ko'ra issiqlik, gidravlik, atom va sh. k. kuch qurilmalari bo'ladi. issiqlik kuch qurilmalari maxsus energetik inshoot bo'lib, u qozon qurilmasi, nasoslar, kondensatorlar, bug' turbinalari, elektr generatorlar, quvurlar va shunga o'xshash asosiy uskunalardan tashkil topgan. bug' kuch qurilmalari, bug' turbinalari, gaz turbinalari, reaktiv dvigatellar, umuman hamma turdagi katta quvvatli issiqlik dvigatellari issiqlik kuch qurilmalariga misol bo'la oladi. issiqlik dvigateli issiqlik energiyasini mexanik energiyaga aylantirib beruvchi qurilmadir. uning ish tsikli ketma-ket sodir bo'ladigan termodinamik jarayonlardan iborat. bu tsiklda issiqlik kiritiladi, ma'lum miqdordagi ish shu issiqlik hisobiga …

2 / 12

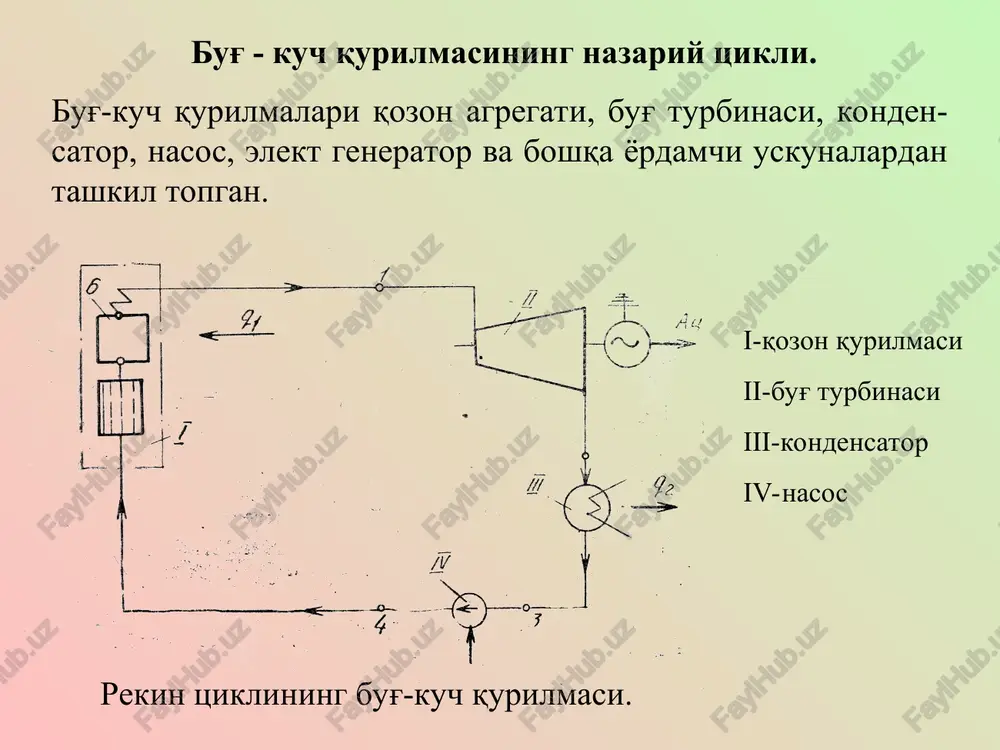

zon agregati, o'z navbatida o'choq, bug'latish sirtlari, bug' qizdirgichlar, suv ekonomayzeri, havo isitkich, mo'ri va turli xil ventilyatorlardan tashkil topgan. bug'-kuch qurilmalariniig nazariy tsikli renkin tsikli hisoblanadi renkin tsikli quyidagicha kechadi: qozon qurilmasi (i) dan yuqori bosim va temperaturadagi qizdirilgan bug' bug' turbinasi (ii) ga uzatiladi. shunda bug' tashqaridan ortiqcha issiqlik miqdorini olmasdan (dq=0) bug' turbinasida kengayish jarayonida foydali ish bajaradi. turbinada ish bajarib bo'lgan suv bug'i o'zidagi qoldiq issiqlik energiyasini kondensator (iii) dan sovitgichga uzatadi. bug' kondensatsiyalanishi natijasida suvga aylanadi. nasos (iv) yordamida kondensat (hosil bo'lgan suv) qozon agregatiga uzatiladi. oraliq bug' qizdirgichli bug'-kuch qurilmasi. bir necha turbinada yo uning bosqichida ish bajarib bo'lgan bug'ning namligi ortib ketganida, bug'ning parametrlarini rostlash maqsadida, oraliq bug' qizdirgichli usul yoki, ikkilamchi bug'ni qizdirish qo'llaniladi. bug' namligining ortib ketishi turbinani yomon ishlashiga va uning qismlarini tezroq zanglab ishdan chiqishiga sabab bo'ladi. bu kamchilikni tuzatish maqsadida birinchi turbinada ish bajarib bo'lgan, ammo namligi yuqori …

3 / 12

irlamchi berk konturida ish jismi sifatida simob olingan va maxsus kostruktsiyadagi turbina-kondensator qo'llanilgan. simob zaharli modda, uning kritik nuqtasining temperaturasi t=1673,15 k, shu nuqtadagi bosim r=980.105 pa. issiqlik almashtirgichda (kondensator) simob yuqori temperaturada ham to'yinish holatiga (t=498,35 k) o'ta oladi. binar tsiklli bug'- kuch qurilmasi sxemasi. suv bunday xossoga past temperaturada (t=306,03 k) o'tadi. suv bug'ini qaytadan qizdirish temperaturasi t=873,15 k, bundan yuqori temperaturalarga qizdirishga qo'llanilgan o'tga chidamli materiallar bardosh bera olmaydi. oqibatda suv bug'ining yuqori tamperaturalaridan foydalanib bo'lmaydi. bu kamchilikni tugatish maqsadida binar tsiklli kuch qurilmalaridan foydalanishadi. sxemadan kurinib turibdiki, issiqlik birlamchi berk konturdan (ish jismi-simob) ikkilamchisiga (ish jismi-suv bug'i) maxsus qurilma-simob turbinasining kondensatorida regerenativ issiqlik almashinuvi orqali keltiriladi. simobli kondensator to'yingan suv bug'ining qozoni vazifasini bajaradi. to'yingan suv bug'i simobli konbensatorda hosil bo'lgandan so'ng, yana qo'shimcha simobli turbina konturidagi qozon qurilmasining bug' qizdirgichida issiq gaz oqimi yordamida qizdirilib, bosimi va tempiraturasi kerakli qiymatlarga etkaziladi. shundan keyin ikkinchi berk …

4 / 12

5 / 12
